Régulateur de pression ultra haute pureté pour systèmes de distribution de gaz pour semi-conducteurs

Régulateur de pression ultra haute pureté pour systèmes de distribution de gaz pour semi-conducteurs

Dans la fabrication des semi-conducteurs, les gaz de procédé doivent être acheminés vers les équipements de production avec des niveaux de pureté, de stabilité et de répétabilité extrêmement élevés. Même des traces de contamination, des fluctuations de pression ou la génération de particules peuvent affecter la qualité des plaquettes, l'uniformité du processus, la fiabilité des équipements et le rendement global de la production. À mesure que les procédés de fabrication des semi-conducteurs évoluent vers des géométries plus petites et des structures de matériaux plus complexes, la performance du système d'alimentation en gaz devient primordiale.

Un régulateur de pression à ultra-haute pureté (régulateur de pression UHP) est un composant essentiel des systèmes d'alimentation en gaz pour semi-conducteurs. Il contrôle et stabilise la pression du gaz à la source (bouteille de gaz haute pression, armoire à gaz ou réserve de gaz) avant que le gaz n'atteigne les équipements de traitement en aval. Contrairement aux régulateurs industriels classiques, les régulateurs UHP sont spécialement conçus pour minimiser la contamination, la génération de particules, le volume mort, les fuites et le dégazage.

Cet article explique la construction, les principes de fonctionnement, les matériaux, les exigences de performance, les applications et les critères de sélection des régulateurs de pression ultra-purs pour les systèmes d'alimentation en gaz des semi-conducteurs.


Qu'est-ce qu'un régulateur de pression à ultra-haute pureté ?
Un régulateur de pression ultra-pur est un dispositif de contrôle de pression de précision conçu pour réduire et maintenir la pression des gaz de haute pureté ou spéciaux tout en minimisant la contamination tout au long du circuit de gaz.

Dans une usine de semi-conducteurs classique, les gaz peuvent être fournis à une pression relativement élevée à partir de bouteilles ou de systèmes de stockage en vrac. Cependant, les équipements de traitement des semi-conducteurs nécessitent généralement une pression beaucoup plus basse et extrêmement stable. Le régulateur assure la transition entre ces deux niveaux de pression.

Un régulateur UHP remplit généralement plusieurs fonctions importantes :

Réduit la pression d'entrée à la pression aval requise
Maintient une pression de sortie stable malgré des conditions de débit variables.
Réduit la génération de particules et la contamination gazeuse
Empêche les fuites externes et les fuites internes
Assure un contrôle de pression reproductible
Protège les composants en aval et les équipements de traitement
Assure la livraison sûre et fiable de gaz dangereux, corrosifs, toxiques ou réactifs
Selon l'application, les régulateurs de pression UHP peuvent être installés dans des armoires à gaz, des panneaux à gaz, des boîtes de collecteurs de vannes, des systèmes de point d'utilisation, des systèmes de gaz spéciaux et des réseaux de distribution de gaz de traitement des semi-conducteurs.

Pourquoi la régulation de la pression est importante dans la fabrication des semi-conducteurs
Les procédés de fabrication des semi-conducteurs reposent sur un contrôle précis des débits et des pressions de gaz. Des procédés tels que le dépôt chimique en phase vapeur (CVD), le dépôt de couches atomiques (ALD), la gravure plasma, l'implantation ionique, l'oxydation, la diffusion et le nettoyage des chambres peuvent nécessiter des gaz hautement spécifiques.

En cas d'instabilité de la pression du gaz, le débit gazeux résultant peut fluctuer. Ceci peut influencer la vitesse de réaction, les caractéristiques du plasma, l'épaisseur du dépôt, la vitesse de gravure et l'uniformité du procédé.

Par exemple, un régulateur dont la stabilité de pression est insuffisante peut entraîner des variations de pression en aval lors de changements de consommation de gaz. Ces fluctuations peuvent engendrer des conditions de processus incohérentes et potentiellement réduire la reproductibilité d'une plaquette à l'autre ou d'un lot à l'autre.

Un régulateur de pression UHP correctement conçu contribue à créer un environnement de pression stable entre la source de gaz et l'outil de traitement. Ceci favorise une alimentation en gaz prévisible et un meilleur contrôle du procédé.

Principales caractéristiques de conception des régulateurs de pression UHP
La conception d'un régulateur de pression de qualité semi-conducteur diffère sensiblement de celle d'un régulateur industriel à usage général.

1. Matériaux humides de haute pureté
Les surfaces internes en contact avec le gaz doivent être fabriquées à partir de matériaux adaptés aux applications semi-conducteurs de haute pureté.

L'acier inoxydable 316L de haute qualité est largement utilisé en raison de sa résistance à la corrosion, de sa robustesse mécanique et de son aptitude à la finition de surface de précision. Pour les applications exigeantes, des matériaux et des procédés de fabrication spécifiques peuvent être sélectionnés afin de réduire davantage la contamination et d'améliorer la résistance à la corrosion.

Les composants en contact avec le fluide peuvent inclure le corps du régulateur, le diaphragme, le siège de soupape, les ressorts, les raccords et les passages internes. La compatibilité des matériaux doit être évaluée en fonction du gaz de procédé spécifique.

2. Surfaces internes électropolies
L'état de surface est un facteur important dans les systèmes de gaz UHP. Les surfaces internes rugueuses peuvent créer des zones d'accumulation de particules, d'humidité ou d'autres contaminants.

L'électropolissage permet d'améliorer la qualité de surface des composants en acier inoxydable en enlevant une quantité contrôlée de matière et en produisant une surface plus lisse et plus propre.

Une finition intérieure de haute qualité peut contribuer à réduire la rétention de particules et faciliter le nettoyage et la purge du système.

3. Construction à diaphragme métallique
De nombreux régulateurs UHP à semi-conducteurs utilisent un diaphragme métallique pour séparer le mécanisme de détection du circuit de gaz.

La technologie des diaphragmes métalliques offre plusieurs avantages :

faible perméation
Excellente isolation des gaz
Risque de contamination réduit
Bonne sensibilité à la pression
Fonctionnement fiable sur des cycles répétés
En fonction de la conception du régulateur et des exigences de compatibilité avec les gaz, des matériaux de diaphragme spécialisés peuvent être utilisés pour les applications exigeantes.

4. Faible volume interne
La réduction du volume interne est un autre élément important à prendre en compte lors de la conception.

Un régulateur dont le volume interne est excessif peut augmenter la quantité de gaz emprisonnée à l'intérieur du composant. Cela peut rendre la purge plus difficile et accroître le risque de contamination par des gaz résiduels.

Les conceptions à faible volume contribuent à améliorer le remplacement du gaz pendant les cycles de purge et peuvent favoriser une stabilisation plus rapide lors du changement de gaz.

5. Étanchéité élevée
Les fuites de gaz constituent un problème majeur dans les systèmes d'alimentation en gaz des semi-conducteurs, en particulier lorsque des gaz toxiques, corrosifs, inflammables ou pyrophoriques sont impliqués.

Les régulateurs UHP sont donc conçus avec des systèmes d'étanchéité extrêmement fiables. Des raccords, des membranes, des sièges de soupape et des composants de corps correctement conçus contribuent à minimiser les fuites externes et internes.

Les tests d'étanchéité et les tests d'étanchéité à l'hélium peuvent être intégrés aux procédures de fabrication et de contrôle de la qualité en fonction de l'application et des exigences du client.

Principe de fonctionnement du régulateur de pression
Le principe de fonctionnement de base est relativement simple.

Le gaz sous haute pression pénètre dans le régulateur par l'orifice d'entrée. Un capteur surveille la pression en aval. Le régulateur ajuste ensuite l'ouverture de la vanne interne afin de maintenir la pression de sortie souhaitée.

Lorsque la pression en aval diminue, le régulateur réagit en laissant passer davantage de gaz. Lorsque la pression en aval augmente pour se rapprocher du point de consigne, la vanne restreint le débit de gaz.

Dans les applications semi-conductrices, ce processus de contrôle doit être extrêmement stable car même de faibles variations de pression peuvent affecter les régulateurs de débit massique en aval et les conditions de processus.

Le régulateur doit donc assurer un contrôle prévisible de la pression pour différentes pressions d'entrée et différents débits.

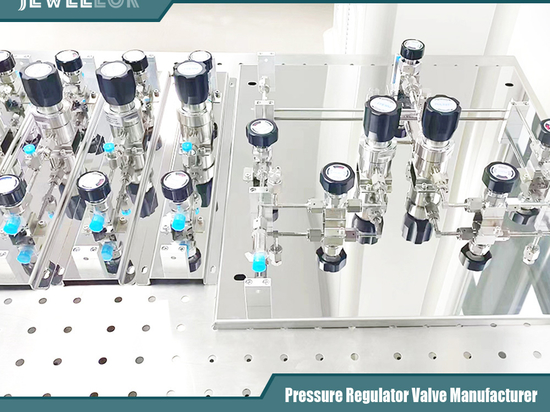

Régulateurs de pression UHP dans les armoires à gaz
Les armoires à gaz sont couramment utilisées pour stocker et contrôler en toute sécurité les bouteilles de gaz utilisées dans la fabrication des semi-conducteurs. À l'intérieur d'une armoire à gaz, le régulateur de pression est un élément essentiel du système de distribution de gaz.

Une configuration typique peut comprendre :

Bouteille de gaz → Robinet de bouteille → Filtre → Régulateur de pression UHP → Vanne d'isolement → Capteur de pression → Contrôleur de débit massique → Équipement de process

La configuration exacte varie en fonction du gaz, de l'architecture du système, des exigences de sécurité et de l'outil de traitement.

Pour les gaz dangereux, le régulateur doit fonctionner de concert avec les vannes automatiques, les systèmes de détection de gaz, les systèmes de purge, la protection contre les débits excessifs et les autres composants de sécurité.

Le régulateur doit également être compatible avec le système de contrôle automatisé de l'armoire à gaz lorsque la gestion automatique de la pression est requise.

Applications dans la distribution de gaz pour semi-conducteurs
Les régulateurs de pression à ultra-haute pureté sont utilisés dans une vaste gamme d'applications dans le domaine des semi-conducteurs et de la fabrication de pointe.

Livraison de gaz CVD
Le dépôt chimique en phase vapeur exige une alimentation précise en gaz précurseurs et en gaz de procédé. Une régulation stable de la pression permet de garantir des conditions gazeuses constantes au niveau du système de contrôle du débit massique et de la chambre de traitement.

Systèmes de gaz ALD
Le dépôt de couches atomiques exige un contrôle rigoureux de l'alimentation en précurseurs et de la commutation des gaz. Un faible volume interne et d'excellentes caractéristiques de purge sont particulièrement importants pour les systèmes d'alimentation en gaz des systèmes ALD.

Panneaux de gaz de gravure
La gravure plasma peut utiliser des gaz corrosifs et réactifs. Les matériaux des régulateurs doivent donc garantir une compatibilité chimique appropriée et une fiabilité à long terme.

Systèmes de gaz spéciaux
Les installations de production de semi-conducteurs peuvent utiliser des gaz aux propriétés chimiques variées, notamment des gaz inertes, oxydants, réducteurs, toxiques, corrosifs et réactifs. Le choix du régulateur doit toujours se fonder sur la composition réelle du gaz, la pression, la température et les conditions de fonctionnement.

Livraison de gaz au point d'utilisation
Au point d'utilisation, la régulation de pression permet d'obtenir le contrôle final de la pression nécessaire avant l'entrée du gaz dans l'équipement de traitement. Les régulateurs UHP compacts peuvent être intégrés aux panneaux de distribution de gaz locaux et aux modules de distribution.

Comment choisir le régulateur de pression UHP adapté
Le choix d'un régulateur de pression ne se résume pas à faire correspondre la pression d'entrée et la pression de sortie.

Compatibilité des gaz
Le premier élément à prendre en compte est le gaz de procédé. Le corps, le diaphragme, le siège, les joints et les autres composants en contact avec le fluide du régulateur doivent être chimiquement compatibles avec le gaz.

Pour les gaz corrosifs ou très réactifs, la compatibilité des matériaux devient particulièrement importante.

Pression d'entrée et de sortie
Le régulateur doit être dimensionné pour la pression d'entrée maximale de la source de gaz et la pression de fonctionnement en aval requise.

Les ingénieurs doivent prendre en compte à la fois les conditions normales de fonctionnement et les éventuelles variations de pression.

débit
Le débit doit correspondre à la consommation réelle de gaz de l'application.

Un régulateur sous-dimensionné peut engendrer une chute de pression excessive, tandis qu'un régulateur surdimensionné peut offrir une résolution de contrôle médiocre en conditions de faible débit.

Type de connexion
Les raccords courants des systèmes de gaz UHP comprennent les raccords de type VCR et d'autres configurations de tubes ou de raccords à haute intégrité.

Le raccordement doit correspondre à la tuyauterie, à la vanne, au panneau de gaz et à l'équipement en aval, tout en maintenant la propreté et l'étanchéité requises.

Finition de surface et propreté
Pour les applications semi-conducteurs, la qualité et la propreté des surfaces internes sont essentielles. Les clients peuvent spécifier des exigences en matière de traitement de surface, de contrôle des particules, de nettoyage, d'emballage et d'inspection.

Stabilité de la pression
Le régulateur doit assurer une pression de sortie stable quelles que soient les variations de pression et de débit à l'entrée. Ses performances doivent être évaluées dans des conditions de fonctionnement réalistes et non pas uniquement à partir des pressions nominales.

Importance de la fabrication et du nettoyage
Un régulateur de pression UHP haute performance ne se définit pas uniquement par la conception de ses composants. La fabrication, le nettoyage, l'assemblage, les tests et l'emballage sont tout aussi importants.

L'usinage de précision doit être rigoureusement contrôlé afin d'éviter les bavures, les particules et les défauts de surface. Après usinage et traitement de surface, les composants doivent être nettoyés conformément aux procédures appropriées pour éliminer les huiles, les résidus, les particules et autres contaminants.

L'assemblage doit être effectué dans un environnement contrôlé présentant le niveau de propreté requis.

Selon les spécifications du client, les produits finaux peuvent subir :

Test de fuite à l'hélium
Test de pression
Test fonctionel
Inspection des particules
Inspection dimensionnelle
Inspection de l'état de surface
Vérification du nettoyage
Contrôle des emballages
Un emballage approprié est également important car un régulateur propre peut être contaminé pendant le transport ou le stockage s'il n'est pas correctement protégé.

Régulateurs UHP et fiabilité du système
Le régulateur ne représente qu'une partie d'un système d'alimentation en gaz pour semi-conducteurs, mais ses performances peuvent influencer l'ensemble du système.

Un régulateur fiable contribue à maintenir une pression stable pour les composants en aval tels que les régulateurs de débit massique, les vannes, les filtres et les outils de traitement.

Une mauvaise régulation de la pression peut contribuer à un débit instable, à des réglages inutiles des équipements, à des variations de processus et à des problèmes de maintenance.

C’est pourquoi les fabricants de semi-conducteurs et les intégrateurs de systèmes de gaz devraient considérer le régulateur comme faisant partie de l’architecture globale de contrôle de la pression plutôt que comme un composant isolé.

Tendances futures en matière de régulation de la pression des semi-conducteurs
Avec le développement continu de la fabrication des semi-conducteurs, les systèmes de distribution de gaz deviennent plus automatisés, plus compacts et plus intelligents.

Les futurs régulateurs de pression UHP mettront probablement davantage l'accent sur :

Stabilité de pression améliorée
Volume interne plus petit
Capacité de débit plus élevée
Meilleure résistance à la corrosion
Technologie de diaphragme avancée
surveillance numérique de la pression
Diagnostic automatisé
La maintenance prédictive
Compatibilité améliorée avec les armoires à gaz intelligentes
Traçabilité de fabrication à des niveaux plus élevés
L'intégration de capteurs et de systèmes de contrôle numérique permet d'obtenir davantage d'informations sur le comportement de la pression et les performances des équipements. Ceci peut faciliter la maintenance prédictive et aider les ingénieurs à identifier les anomalies de fonctionnement avant qu'elles n'affectent la production.

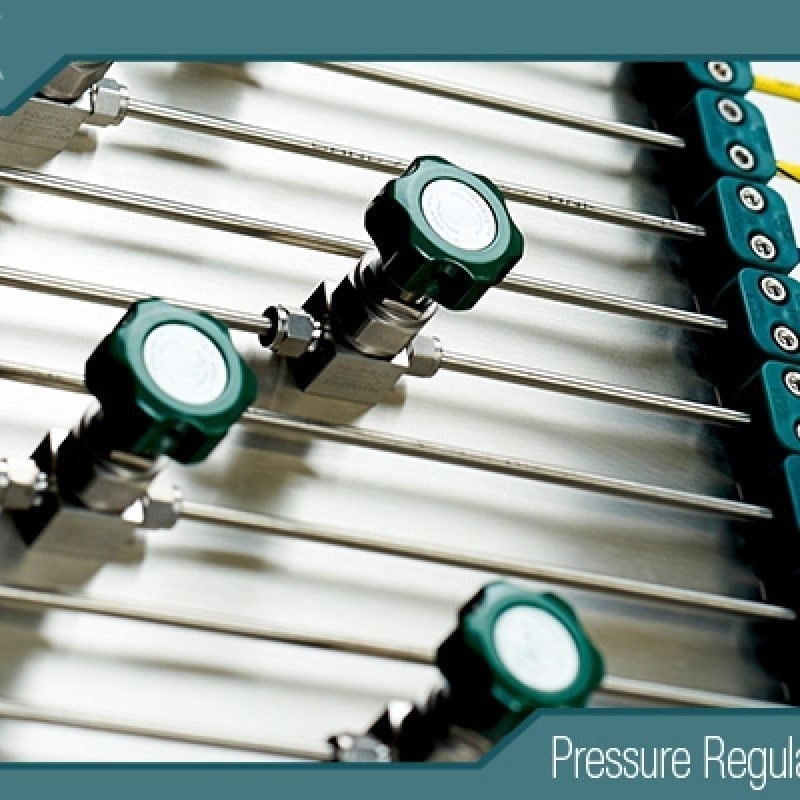

raccords de tubes de haute pureté et de haute brillance
raccords de tubes de haute pureté et de haute brillance
Conclusion
Un régulateur de pression ultra-pur pour systèmes d'alimentation en gaz des semi-conducteurs est un composant essentiel pour garantir une alimentation en gaz stable, propre et fiable. Ses performances influent directement sur la stabilité de la pression en aval, le contrôle du débit de gaz, la protection des équipements et la constance du procédé.

Pour les applications semi-conducteurs, la conception des régulateurs ne doit pas se limiter à la réduction de pression. Les matériaux, l'état de surface interne, la technologie du diaphragme, l'étanchéité, le volume interne, la propreté, la compatibilité avec les gaz, le débit et la qualité de fabrication sont autant de facteurs à prendre en compte.

Face à la sensibilité croissante des procédés de fabrication de semi-conducteurs à la contamination et aux variations de pression, la demande en régulateurs de pression UHP haute performance ne cesse de croître. En choisissant le régulateur adapté et en l'intégrant correctement aux armoires à gaz, aux panneaux de distribution de gaz et aux systèmes de distribution au point d'utilisation, les fabricants de semi-conducteurs peuvent concevoir une infrastructure de distribution de gaz plus stable et fiable pour les applications de pointe.
