Comment choisir un système d'alimentation en gaz spéciaux pour un laboratoire de recherche universitaire

{{{sourceTextContent.subTitle}}}

Comment choisir un système d'alimentation en gaz spéciaux pour un laboratoire de recherche universitaire

{{{sourceTextContent.description}}}

Comment choisir un système d'alimentation en gaz spéciaux pour un laboratoire de recherche universitaire
Les laboratoires de recherche universitaires constituent des environnements très dynamiques qui accueillent un large éventail de disciplines scientifiques, notamment la science des matériaux, la chimie analytique, la physique quantique et le génie biomédical. Contrairement aux sites de production industriels qui font fonctionner en continu quelques procédés chimiques fixes, les laboratoires universitaires modifient fréquemment leurs montages expérimentaux, leur instrumentation et leurs besoins en produits chimiques. Ce haut degré de variabilité opérationnelle pose des défis particuliers en matière de gestion des gaz spéciaux tels que l’hélium de haute pureté, l’hydrogène, l’ammoniac, le silane et les vapeurs d’acides corrosifs.

Le choix d’un système d’alimentation en gaz spéciaux adapté constitue une décision technique cruciale pour les responsables des installations universitaires et les directeurs de recherche. Un système correctement spécifié ne se contente pas de préserver la pureté des gaz destinés aux instruments d’analyse sensibles, tels que les chromatographes en phase gazeuse couplés à des spectromètres de masse et les systèmes à plasma à couplage inductif. Il constitue également le principal dispositif de contrôle technique protégeant les étudiants chercheurs, les membres du corps enseignant et les infrastructures institutionnelles contre les fuites dangereuses, la surpression et la corrosion structurelle.

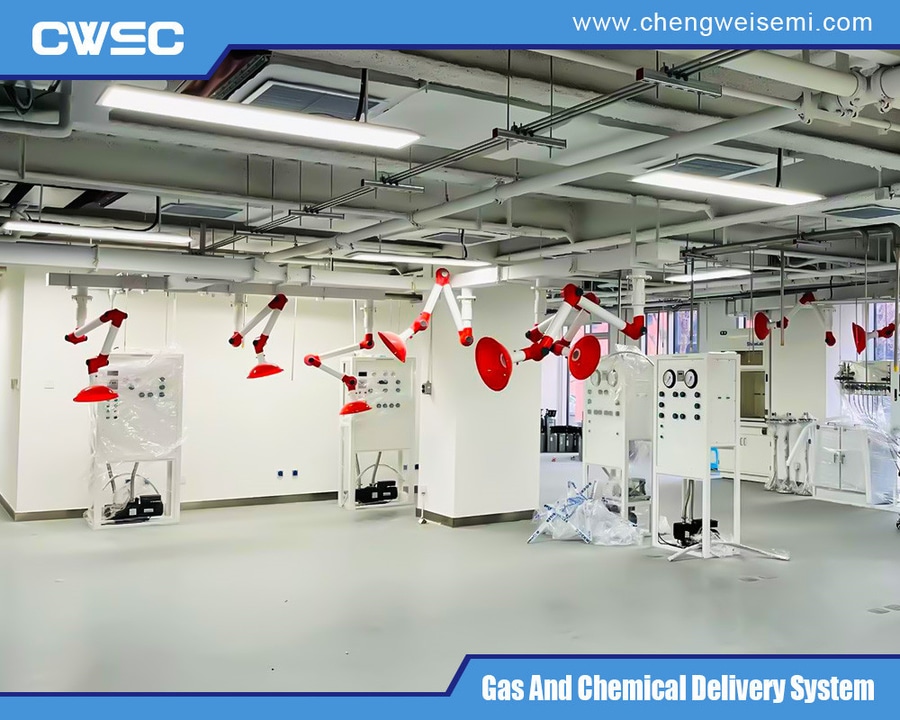

Système de distribution de gaz spéciaux en vrac d’ultra-haute pureté
Système de distribution de gaz spéciaux en vrac d’ultra-haute pureté
Caractérisation des profils des gaz et des indicateurs de pureté en laboratoire
La première étape dans le choix d’une infrastructure de distribution de gaz spéciaux consiste à réaliser un audit complet de l’empreinte chimique. Cet audit classe chaque gaz dont l’utilisation est prévue en fonction de son profil de danger et du niveau de pureté analytique requis. La recherche universitaire divise généralement les gaz spéciaux en trois grandes catégories opérationnelles :

Gaz inertes d’analyse : les gaz tels que l’hélium de grade 5,0 ou 6,0, l’argon et l’azote constituent des exigences standard pour la spectrométrie de pointe et le refroidissement des matériaux. Afin d’empêcher que des traces d’humidité, d’oxygène et d’hydrocarbures ne contaminent l’analyse des échantillons, le système de distribution doit intégrer des purificateurs en ligne de haute pureté et des joints à membrane métal-métal spécialisés.

Gaz inflammables et pyrophoriques : les gaz tels que l’hydrogène, le méthane et le silane présentent des risques immédiats d’incendie et d’explosion. Les réseaux de distribution de ces fluides nécessitent des dispositifs techniques spécialisés, notamment des dispositifs anti-retour de flamme en ligne, des vannes d’arrêt d’urgence automatisées et des tuyauteries coaxiales à double enveloppe.

Gaz toxiques et corrosifs : les gaz tels que l’ammoniac, le chlorure d’hydrogène anhydre et le trichlorure de bore attaquent violemment les métaux courants et présentent des risques extrêmes en cas d’inhalation. Ces gaz doivent être gérés à l’aide d’armoires à gaz automatisées spécialisées, directement intégrées à des épurateurs d’extraction locaux afin de traiter les rejets de purge en toute sécurité.

Évaluation des collecteurs de contrôle à la source et des niveaux d’automatisation
Une fois les matrices de gaz établies, les ingénieurs doivent sélectionner le matériel de contrôle à la source approprié pour réguler le débit de gaz provenant des bouteilles ou des dewars à liquide. Le niveau d’automatisation à la source influe directement tant sur la continuité des recherches que sur la sécurité des installations.

Systèmes de collecteurs manuels : bien que les panneaux de commutation manuels représentent un investissement initial moindre, ils nécessitent une intervention manuelle lorsqu’un banc de bouteilles est vide. Cette configuration présente des risques d’interruption des processus lors d’expériences universitaires critiques s’étalant sur plusieurs jours et expose les régulateurs du système à une contamination par l’air ambiant lors des changements fréquents de bouteilles.

Panneaux de commutation semi-automatiques et entièrement automatiques : pour les lignes d’analyse de haute pureté, les installations doivent opter pour des collecteurs de commutation automatiques utilisant des commandes par pression différentielle ou par transducteur électronique. Ces systèmes surveillent en permanence la pression entre deux batteries de bouteilles parallèles. Lorsque la source principale descend en dessous d’un seuil opérationnel défini, le collecteur bascule de manière transparente vers la batterie de réserve. Cette commutation automatique garantit un approvisionnement continu en gaz vers les instruments sensibles, sans aucun temps d’arrêt, préservant ainsi les séries d’échantillons et les données expérimentales.

Sélection des matériaux et normes métallurgiques des canalisations
Préserver la pureté des gaz spéciaux lors de leur acheminement à travers un campus universitaire ou un bâtiment scientifique à plusieurs étages nécessite le respect strict des normes métallurgiques applicables aux canalisations. Le choix de matériaux inadaptés ou de qualité inférieure peut entraîner un dégazage interne, la libération de particules et une dégradation chimique rapide.

Conduites de gaz ultra-hautes pureté : pour les boucles d’analyse permettant la détection de traces, les équipes d’ingénierie doivent prescrire des tubes en acier inoxydable 316L conformes à la norme ASTM A269, sans soudure et électropolissés. Le processus d’électropolissage élimine les imperfections microscopiques de la surface, créant ainsi une finition interne ultra-lisse. Cette surface lisse empêche les molécules de gaz, l’humidité ambiante et les microparticules de rester piégées dans les piqûres métalliques, garantissant ainsi que le gaz conserve sa pureté cible depuis la salle d’origine jusqu’à l’instrument.

Conduites de gaz utilitaires standard : pour les applications de laboratoire de base telles que les becs Bunsen ou la purge inerte de bas niveau, les conduites en acier inoxydable recuit brillant ou en cuivre de haute qualité constituent une alternative économique et fiable qui concilie les contraintes budgétaires et le contrôle de base des contaminants.

Mise en place de panneaux de commande au point d’utilisation
Le dernier élément essentiel d’un système de distribution de gaz spécialisés est le panneau de commande au point d’utilisation, installé directement sur les paillasses de laboratoire, à l’intérieur des hottes chimiques ou à proximité des outils d’analyse. Ces panneaux permettent aux chercheurs de contrôler localement la dynamique des fluides sans affecter les conduites de distribution principales de l’installation.

Chaque panneau régulateur en bout de ligne doit utiliser un régulateur à membrane en acier inoxydable à deux étages. Les régulateurs à deux étages sont indispensables car ils empêchent l’effet de pression d’alimentation, un phénomène par lequel la pression de sortie d’un régulateur augmente à mesure que la pression de la bouteille source diminue. En fournissant une pression d’alimentation stable et sans fluctuation, les panneaux à deux étages protègent les régulateurs de débit sensibles intégrés aux instruments de laboratoire contre les dommages et les dérives d’étalonnage. De plus, les panneaux au point d’utilisation doivent intégrer des vannes d’isolement locales afin de permettre une maintenance sûre des équipements et une coupure manuelle rapide en cas d’urgence locale.

Installation sur site, soudage et essais de validation
L’installation physique d’un réseau de gaz spéciaux dans une université doit respecter des normes strictes de contrôle de qualité mécanique afin de garantir la sécurité et les performances à long terme. Tous les raccordements permanents sur les canalisations en acier inoxydable doivent être réalisés à l’aide d’équipements automatisés de soudage orbital au tungstène sous gaz inerte.

Pendant le processus de soudage orbital, les techniciens d’installation doivent maintenir une purge interne continue à l’aide d’argon de haute pureté comme gaz de protection. Cette purge continue empêche l’oxydation interne de la soudure, communément appelée « sugaring », qui, sans cela, compromettrait la pureté du gaz et créerait des zones rugueuses piégeant des traces de contaminants.

Une fois l’assemblage physique terminé, l’ensemble du réseau de canalisations doit passer un processus de vérification de sécurité à plusieurs niveaux. Tout d’abord, les prestataires effectuent un essai de chute de pression, en maintenant une pression de Myers ou d’azote pouvant atteindre 1,5 fois la pression de service maximale et en la conservant pendant au moins 24 heures afin de confirmer l’absence totale de dégradation des joints structurels. Ensuite, les conduites de gaz spéciaux de haute pureté sont soumises à des essais de détection de fuites par spectromètre de masse à l’hélium, visant un taux limite de fuite strict inférieur à 1×10⁻⁹ mbar-litres par seconde afin de garantir l’étanchéité totale du système.

Système de distribution de gaz spéciaux en vrac d’ultra-haute pureté
Système de distribution de gaz spéciaux en vrac d’ultra-haute pureté
Résumé des directives de sélection pour la sécurité institutionnelle
Le choix du système de distribution de gaz spéciaux idéal pour un laboratoire de recherche universitaire nécessite de trouver un équilibre entre flexibilité opérationnelle et contrôles de sécurité stricts. En abandonnant le stockage décentralisé en bouteilles au profit de salles de gaz centralisées et automatisées équipées de collecteurs de commutation automatiques, les universités minimisent les risques liés aux substances dangereuses dans les espaces de travail des étudiants. Investir dans des composants en acier inoxydable 316L électropoli, des régulateurs à deux étages au point d’utilisation et une validation rigoureuse des soudures orbitales garantit une conformité réglementaire à long terme. Cette approche globale offre une infrastructure de base continue et hautement sécurisée qui soutient l’exploration scientifique de pointe et les découvertes révolutionnaires.

Pour en savoir plus sur le choix d’un système d’alimentation en gaz spécialisés destiné aux laboratoires de recherche universitaires, vous pouvez consulter le site de Chengwei Semiconductor à l’adresse https://www.chengweisemi.com/laboratory/.
