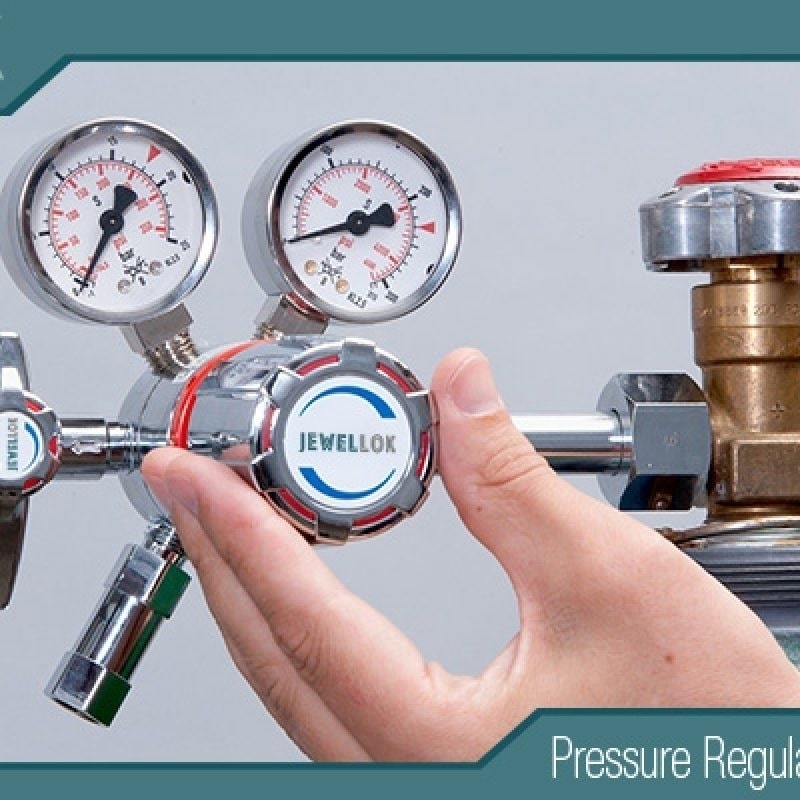

Les collecteurs de gaz sont des infrastructures essentielles dans les industries et installations qui dépendent d'un approvisionnement continu en gaz comprimés, comme les hôpitaux, les laboratoires, les usines de fabrication, les installations de traitement chimique et les ateliers de soudage. Ces systèmes basculent automatiquement d'une batterie de bouteilles de gaz à l'autre lorsqu'une est vide, garantissant ainsi un flux continu sans intervention manuelle. Cependant, la véritable valeur d'un collecteur de gaz réside dans ses dispositifs de sécurité, conçus pour prévenir les accidents, les fuites, les surpressions et la contamination. La sécurité est primordiale car des gaz comme l'oxygène, l'hydrogène ou le chlore peuvent être inflammables, toxiques ou vitaux, et toute défaillance pourrait avoir des conséquences catastrophiques, notamment des explosions, des asphyxies ou des urgences médicales. Cet article de 2 000 mots explore les principaux dispositifs de sécurité des collecteurs de gaz, en expliquant leur fonctionnement, leur importance et leur contribution à la fiabilité globale du système. Nous aborderons également les normes réglementaires, les bonnes pratiques de maintenance, les applications concrètes et les tendances émergentes en matière de conception de sécurité. En comprenant ces caractéristiques, les gestionnaires d'installations, les ingénieurs et les responsables de la sécurité peuvent prendre des décisions éclairées lors de la sélection, de l'installation et de l'exploitation des collecteurs afin de protéger le personnel, les équipements et l'environnement.



Comprendre les collecteurs de commutation de gaz

Avant d'aborder les dispositifs de sécurité, il est essentiel de comprendre les principes de base des collecteurs de commutation de gaz. Un collecteur de commutation de gaz est un système centralisé qui relie plusieurs bouteilles de gaz (généralement regroupées en blocs primaire et de réserve) à une seule ligne de sortie. Il surveille les niveaux de pression et commute automatiquement du bloc primaire à la réserve lorsque le bloc primaire est épuisé, garantissant ainsi un approvisionnement continu en gaz. Les collecteurs peuvent être manuels, semi-automatiques ou entièrement automatiques, ce dernier étant le plus courant dans les environnements à risques élevés comme les hôpitaux. Dans les hôpitaux, par exemple, les collecteurs assurent un approvisionnement constant en gaz médicaux comme l'oxygène, essentiel aux soins des patients dans les blocs opératoires, les unités de soins intensifs et les services de thérapie respiratoire. Selon la norme NFPA 99, les systèmes de gaz médicaux doivent intégrer des dispositifs de sécurité pour prévenir les pannes. Les dispositifs de sécurité ne sont pas des options ; Elles font partie intégrante de la conception et permettent de gérer les risques tels que l'accumulation de pression, les fuites de gaz, la contamination et les interruptions d'alimentation. Principales caractéristiques de sécurité des collecteurs de commutation de gaz : les collecteurs de commutation de gaz intègrent de multiples dispositifs de sécurité pour atténuer les risques liés aux gaz à haute pression. Ces dispositifs sont conçus pour prévenir les accidents, garantir la conformité et maintenir l'intégrité opérationnelle. Examinons en détail les plus importants.



Mécanisme de changement automatique
La principale caractéristique de sécurité des collecteurs modernes est le système de commutation automatique, qui détecte une basse pression dans la batterie de bouteilles active et bascule automatiquement vers la batterie de réserve. Cela évite les interruptions soudaines de l'alimentation en gaz, potentiellement mortelles dans les hôpitaux (par exemple, pendant une intervention chirurgicale ou une ventilation).

Fonctionnement : Des capteurs ou transducteurs de pression surveillent la pression des cylindres. Lorsque celle-ci descend en dessous d'un seuil prédéfini (par exemple, 50 à 100 psi), le système active une électrovanne ou une vanne mécanique pour changer de rangée.
Importance : Élimine les erreurs humaines dues aux commutations manuelles et assure une alimentation continue. Dans les systèmes semi-automatiques, la commutation est automatique, mais nécessite une réinitialisation manuelle, tandis que les versions entièrement automatiques gèrent tout.
Exemple : Le collecteur Pattons Medical utilise une technologie à dôme pour une commutation à sécurité intégrée, sans fluoropolymères pour une sécurité accrue dans les scénarios à haute pression.
Avis d'expert : Cette fonctionnalité est conforme à la norme NFPA 99, qui impose un changement automatique pour les systèmes de gaz médicaux afin d'éviter les pannes d'alimentation.



Soupapes de sûreté
Les soupapes de surpression (PRV) sont des dispositifs de sécurité qui libèrent automatiquement l'excès de pression pour éviter une surpression, ce qui pourrait provoquer une rupture du cylindre ou des fuites.

Comment cela fonctionne : lorsque la pression dépasse une limite définie (par exemple, 1.5 fois la pression de service), la vanne s'ouvre pour évacuer le gaz en toute sécurité, puis se réinstalle lorsque la pression revient à la normale.
Importance : Protège contre les pics de pression dus aux changements de température ou aux défaillances du régulateur, crucial pour les gaz inflammables comme l'hydrogène ou l'oxygène, qui peuvent s'enflammer sous pression.
Exemple : les collecteurs conformes à la norme NFPA d'Amico comprennent des PRV intégrés sur les collecteurs pour protéger le système.
Avis d'expert : Les PRV sont exigés par des normes telles que la norme NFPA 55 pour les gaz comprimés, garantissant qu'ils s'évacuent vers des endroits sûrs pour éviter une accumulation dangereuse.



Soupapes de retenue
Les clapets anti-retour empêchent le reflux de gaz d'une rangée de bouteilles à une autre ou de la sortie à l'entrée, évitant ainsi la contamination ou les déséquilibres de pression.

Comment cela fonctionne : Un mécanisme unidirectionnel (par exemple, une bille ou un volet) permet l'écoulement dans un sens mais se ferme contre l'écoulement inverse.
Importance : Empêche le mélange de gaz incompatibles (par exemple, l'oxygène et l'acétylène) ou la contamination inverse, réduisant ainsi les risques d'explosion ou de corrosion.
Exemple : les collecteurs de Genstar Technologies comprennent des clapets anti-retour dans les queues de cochon pour garantir un remplacement sûr des cylindres.
Avis d'expert : Les clapets anti-retour sont essentiels pour la conformité aux normes CGA, qui mettent l'accent sur la prévention du reflux dans les systèmes de haute pureté.



Alarmes sonores et visuelles
Les alarmes avertissent les opérateurs en cas de basse pression, d'événements de changement ou de défauts du système, permettant ainsi une intervention rapide.

Comment ça marche : Les pressostats déclenchent des alarmes (buzzers, voyants ou alertes numériques) lorsque les seuils sont atteints.
Importance : Dans les hôpitaux, les alarmes préviennent les pénuries de gaz pendant les soins intensifs, ce qui peut sauver des vies. Elles signalent également les besoins de maintenance, réduisant ainsi les temps d'arrêt.
Exemple : les collecteurs semi-automatiques de Middlesex Gases sont dotés d'alarmes sonores pour la commutation, comme indiqué dans les résultats de recherche.
Avis d'expert : La norme NFPA 99 exige des alarmes pour les systèmes de gaz médicaux, avec une surveillance à distance pour les installations 24h/7 et XNUMXj/XNUMX.



Systèmes de purge
Les systèmes de purge éliminent l'air, l'humidité ou les gaz résiduels des conduites lors des changements de bouteilles, évitant ainsi la contamination.

Comment ça marche : Les vannes d'aération ou les ports de purge permettent le rinçage au gaz inerte avant de connecter de nouvelles bouteilles.
Importance : Essentiel pour les gaz de haute pureté (par exemple, l'oxygène médical), où l'humidité peut provoquer de la corrosion ou une contamination, entraînant des risques pour la sécurité.
Exemple : les collecteurs Pattons Medical comprennent des vannes d'aération HP pour la purge, garantissant ainsi des lignes propres.
Avis d'expert : Les fonctionnalités de purge sont conformes à la norme CGA G-4.1 pour les systèmes à oxygène, minimisant ainsi les risques d'incendie dus aux impuretés.



Soupapes de sécurité et disques de rupture
Ces dispositifs protègent contre les surpressions extrêmes en se dégonflant ou en se rompant à des niveaux prédéterminés.

Comment cela fonctionne : Les soupapes de décharge s'ouvrent pour libérer la pression, tandis que les disques de rupture se rompent en dernier recours.
Importance : Empêche les explosions dans les systèmes à haute pression, en particulier pour les gaz comprimés.
Exemple : les collecteurs Airgas sont équipés de soupapes de sécurité, conformément aux normes de l'industrie.
Avis d'expert : L'OSHA et la NFPA imposent ces exigences pour les systèmes à gaz comprimé afin d'atténuer les risques de surpression.



Vannes d'isolement
Les vannes d'isolement permettent de fermer des cylindres individuels pour les remplacer sans affecter le système.

Comment cela fonctionne : Des vannes manuelles ou automatiques ferment le débit des cylindres épuisés.
Importance : Permet des changements de bouteilles en toute sécurité tout en maintenant l'approvisionnement, réduisant ainsi les risques d'exposition.
Exemple : les collecteurs d’alimentation CK comprennent des vannes d’isolement pour chaque cylindre.
Avis d'expert : Cette fonctionnalité est conforme à la norme NFPA 55, garantissant une manipulation sûre pendant la maintenance.



Filtres et pièges à particules
Les filtres éliminent les impuretés telles que la poussière ou l’humidité des conduites de gaz.

Comment ça marche : Les filtres en métal fritté ou à membrane retiennent les particules.
Importance : Empêche la contamination dans les systèmes de haute pureté, réduisant ainsi les pannes d’équipement ou les risques pour la santé dans les hôpitaux.
Exemple : les collecteurs Jewell Instruments incluent des filtres pour gaz spéciaux.
Avis d'expert : Les normes SEMI exigent une filtration dans les systèmes UHP pour maintenir la pureté du gaz.

Ces caractéristiques collectives rendent les collecteurs de changement de gaz sûrs et fiables.



Importance des dispositifs de sécurité dans les collecteurs de commutation de gaz

Les dispositifs de sécurité ne sont pas de simples ajouts : ils sont essentiels à la prévention des accidents et au respect des réglementations. Dans les hôpitaux, par exemple, une défaillance d'un collecteur peut interrompre l'alimentation en oxygène des respirateurs, mettant ainsi les patients en danger. En milieu industriel, des fuites de gaz inflammables peuvent provoquer des explosions. Des dispositifs tels que la commutation automatique et les alarmes minimisent les erreurs humaines, tandis que les soupapes de décharge et les clapets anti-retour atténuent les risques physiques. Globalement, ils protègent les vies, les biens et l'environnement.



Normes réglementaires régissant les dispositifs de sécurité

Les dispositifs de sécurité des collecteurs de commutation de gaz sont imposés par diverses normes :

NFPA 99 (États-Unis) : Exige un changement automatique, des alarmes et des soupapes de décharge pour les systèmes de gaz médicaux.
HTM 02-01 (Royaume-Uni) : Spécifie les systèmes de purge, les vannes d'isolement et les alarmes pour les hôpitaux.
ISO 7396 : Norme internationale relative aux canalisations de gaz médicaux, mettant l'accent sur les soupapes de sécurité et les clapets anti-retour.
CGA P-1 : Lignes directrices pour la manipulation sécuritaire des gaz, y compris les disques de rupture et les filtres.
OSHA 1910.101 : Garantit un stockage et une manipulation sûrs, en exigeant une ventilation et un étiquetage.
ASME B31.3 : Régit la tuyauterie de processus, exigeant des tests de pression et des soupapes de décharge.
La conformité garantit que les collecteurs respectent les seuils de sécurité, avec des certifications d'organismes tels que UL ou CE.



Installation et intégration de la sécurité

Une installation correcte intègre des fonctions de sécurité :

Localisation : Locaux ventilés, sécurisés et avec détection de gaz.
Tuyauterie : Acier inoxydable avec clapets anti-retour.
Alarmes : Connectées à la surveillance centrale.
Essais : Essais d'étanchéité et de pression selon NFPA.
Une installation professionnelle garantit le bon fonctionnement de toutes les fonctions de sécurité.



Maintenance pour la sécurité

L'entretien préserve les fonctions de sécurité :

Contrôles quotidiens : surveillance de la pression et des alarmes.
Mensuellement : Inspectez les vannes et les filtres.
Annuel : Calibrer les capteurs, tester les soupapes de décharge.
Manipulation des cylindres : Suivez les directives de la CGA pour éviter tout dommage.
Un entretien régulier prévient les pannes et assure la conformité.



Études de cas : Caractéristiques de sécurité en action

Hôpital aux États-Unis : un collecteur entièrement automatique avec alarmes et soupapes de décharge a empêché une pénurie d'oxygène lors d'un épuisement de bouteille, sauvant ainsi des vies conformément à la norme NFPA 99.
Usine chimique en Allemagne : des clapets anti-retour et des systèmes de purge ont empêché la contamination par reflux, évitant ainsi une explosion.
Laboratoire au Royaume-Uni : des soupapes de surpression et des filtres garantissent une manipulation sûre des gaz corrosifs, conformément à la norme HTM 02-01.
Ces exemples montrent comment les dispositifs de sécurité préviennent les catastrophes.



Tendances émergentes en matière de dispositifs de sécurité

L'industrie du multiplexage innove en matière de sécurité :

Alarmes compatibles IoT : alertes à distance via des applications.
Maintenance prédictive IA : les capteurs prédisent les pannes.
Matériaux respectueux de l'environnement : conceptions sans fluoropolymère pour la sécurité et la durabilité.
Systèmes de purge améliorés : purge automatique pour les gaz UHP.
Détection de gaz intégrée : capteurs intégrés pour les fuites.
Ces tendances rendent les collecteurs plus sûrs et plus intelligents.



Conseils pratiques pour sélectionner des collecteurs dotés de caractéristiques de sécurité optimales

Évaluer les risques : identifier les dangers liés au gaz pour hiérarchiser les fonctionnalités (par exemple, les soupapes de décharge pour haute pression).
Niveau d'automatisation : Entièrement automatique pour les hôpitaux.
Matériau : Acier inoxydable pour gaz corrosifs.
Fournisseur : Choisissez des marques réputées comme Pattons Medical ou Middlesex Gases.
Budget : équilibrez les fonctionnalités avec le coût total de possession.
Consultez des experts pour des solutions sur mesure.



Conclusion

Les dispositifs de sécurité sont la pierre angulaire des collecteurs de commutation de gaz. Ils garantissent un approvisionnement en gaz fiable et ininterrompu tout en limitant les risques tels que les fuites, la surpression et la contamination. Des soupapes de commutation automatiques et de surpression aux alarmes et systèmes de purge, ces dispositifs protègent les vies et les équipements dans les environnements critiques comme les hôpitaux. Le respect des normes telles que NFPA 99 et OSHA est essentiel, et la maintenance garantit une sécurité à long terme. Avec l'évolution des tendances telles que l'IoT et l'IA, les collecteurs deviendront encore plus sûrs. En comprenant et en priorisant les dispositifs de sécurité, les installations peuvent choisir des collecteurs qui améliorent la fiabilité opérationnelle et la conformité. Investissez dès aujourd'hui dans un collecteur doté de dispositifs de sécurité robustes pour sécuriser vos opérations demain.
