Le dépôt chimique en phase vapeur (CVD) est une technologie de fabrication essentielle pour la production de couches minces destinées aux dispositifs semi-conducteurs, aux cellules photovoltaïques, aux composants MEMS, aux écrans et aux systèmes électroniques avancés. Face à la miniaturisation croissante des semi-conducteurs et à la complexité accrue des procédés de dépôt, les performances du système d'alimentation en gaz sont devenues primordiales. Un débit précis de précurseur, une pression stable, une concentration de vapeur exacte et une réactivité optimale aux variations de procédé influent directement sur l'épaisseur, l'uniformité, le rendement et le coût d'exploitation des couches.

Traditionnellement, les systèmes d'alimentation en précurseurs CVD reposent sur des paramètres de contrôle fixes, des régulateurs de pression, des contrôleurs de débit massique, des capteurs et des automates programmables (PLC). Bien que ces technologies demeurent fondamentales, les méthodes de contrôle conventionnelles peuvent se heurter à des difficultés liées à la complexité des interactions entre les procédés, à l'évolution des caractéristiques des précurseurs, au vieillissement des équipements et aux conditions de fonctionnement variables.

L'intelligence artificielle (IA) ouvre la voie à une nouvelle approche. En combinant données de capteurs en temps réel, apprentissage automatique, analyses prédictives et algorithmes de contrôle intelligents, l'IA optimise dynamiquement l'approvisionnement en précurseurs, s'affranchissant ainsi des paramètres prédéterminés. Cette technologie permet d'améliorer l'utilisation des précurseurs, de réduire l'instabilité des procédés, de détecter plus rapidement les anomalies et d'optimiser le fonctionnement des équipements d'alimentation en gaz CVD.

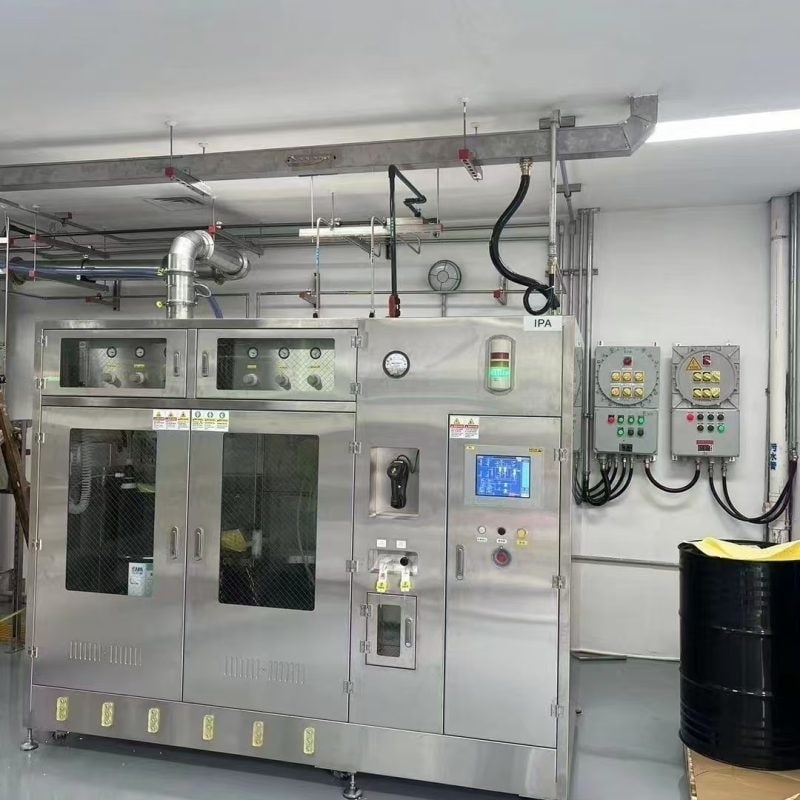

module de distribution de produits chimiques (CDM) et système de distribution de produits chimiques (CDS)
module de distribution de produits chimiques (CDM) et système de distribution de produits chimiques (CDS)
1. Pourquoi l'efficacité de l'injection du précurseur CVD est importante
Les procédés CVD nécessitent l'introduction contrôlée de précurseurs chimiques gazeux ou vaporisés dans une chambre de réaction. Selon le procédé, ces précurseurs peuvent inclure des composés contenant du silicium, des composés organométalliques, des halogénures métalliques, des hydrures et d'autres produits chimiques spécifiques.

Le système de distribution comprend généralement des bouteilles de gaz ou des sources de précurseurs, des vannes, des régulateurs, des contrôleurs de débit massique (MFC), des vaporisateurs ou des barboteurs, des conduites chauffées, des filtres, des composants de contrôle de pression et des systèmes de contrôle automatisés.

Même de faibles variations du débit ou de la pression du précurseur peuvent influencer la qualité du dépôt. Par exemple, un débit instable peut entraîner des variations d'épaisseur du film, tandis qu'une régulation inadéquate de la température peut provoquer de la condensation ou une concentration non homogène du précurseur. Un débit excessif de précurseur peut également accroître la consommation de produits chimiques sans pour autant améliorer proportionnellement la qualité du dépôt.

Par conséquent, améliorer l'efficacité de la distribution ne se limite pas à accroître la précision du débit. Un système performant doit fournir la concentration et le débit de précurseur requis tout en minimisant le gaspillage, en maintenant des conditions de fonctionnement stables et en réagissant rapidement aux variations du procédé.

2. Surveillance des systèmes de distribution de gaz par l'IA
L'une des applications les plus pratiques de l'IA est la surveillance intelligente.

Les systèmes modernes de distribution de gaz CVD peuvent générer d'importantes quantités de données opérationnelles. Les capteurs de pression et de température, les régulateurs de débit massique (MFC), les systèmes de retour d'information sur la position des vannes, les systèmes de détection de fuites, les systèmes de surveillance des armoires et les équipements de traitement fournissent en continu des informations sur l'état du système.

Les algorithmes d'IA peuvent analyser ces flux de données en temps réel et identifier des relations qui pourraient être difficiles à reconnaître à l'aide d'un contrôle conventionnel basé sur des seuils.

Par exemple, un modèle d'IA peut surveiller :

Pression précurseur
Débit de gaz
température de la ligne de livraison
température du vaporisateur
État de fonctionnement de la vanne
Réponse du MFC
Pression du cylindre
Température de l'armoire
Cycles de purge
Durée du processus
performances historiques des équipements
Au lieu de simplement déclencher une alarme lorsqu'un paramètre dépasse une limite prédéfinie, un système doté d'IA peut analyser simultanément plusieurs paramètres. Une variation progressive de la pression, associée à une correction croissante du débitmètre massique et à des fluctuations de température, peut indiquer un problème de distribution naissant avant même qu'un seuil d'alarme classique ne soit atteint.

Cela rend l'IA particulièrement précieuse pour la surveillance prédictive.

3. Maintenance prédictive des équipements de distribution de gaz CVD
Les composants de distribution de gaz fonctionnent en continu et peuvent subir une usure mécanique, une contamination, des fluctuations de pression ou une dégradation de leurs performances.

Les vannes, régulateurs, régulateurs de débit massique, capteurs, joints et autres composants peuvent voir leurs performances se dégrader progressivement. Les programmes de maintenance classiques sont souvent basés sur les heures de fonctionnement ou des intervalles de remplacement fixes. Bien que simple, cette approche peut entraîner des interventions de maintenance inutiles ou des pannes inattendues entre les inspections planifiées.

L'IA peut faciliter la maintenance conditionnelle et prédictive.

Les modèles d'apprentissage automatique permettent d'établir un profil de fonctionnement normal pour chaque composant. Lorsque le comportement réel s'écarte du schéma attendu, le système peut identifier une panne potentielle.

Par exemple, si une vanne atteint normalement sa position cible dans un délai de réponse prévisible mais que ce délai augmente progressivement, l'IA peut détecter cette tendance. De même, des modifications des caractéristiques de réponse du MFC peuvent indiquer une dérive d'étalonnage ou d'autres problèmes de performance.

La maintenance prédictive peut aider les fabricants :

Réduisez les temps d'arrêt imprévus des équipements
Prolongez la durée de vie des composants
Planifiez la maintenance plus efficacement
Réduire le remplacement inutile des composants
Améliorer la disponibilité globale des équipements
Pour les fabricants de semi-conducteurs, ces avantages peuvent avoir un impact économique significatif, car des interruptions de processus imprévues peuvent affecter des équipements de production et des plaquettes coûteux.

4. Optimisation de la consommation de précurseurs
La consommation de précurseurs est un autre domaine important où l'IA peut améliorer l'efficacité.

Les procédés CVD traditionnels peuvent utiliser des recettes à débit fixe basées sur l'historique des développements de procédés. Cependant, les conditions réelles du procédé peuvent varier en fonction de l'état de la chambre, de la température, de la pression, des caractéristiques du substrat, de la concentration du précurseur ou du vieillissement de l'équipement.

L'IA peut analyser les données historiques des procédés afin d'identifier la relation entre le débit de précurseur et les performances de dépôt. À partir de ces relations, des algorithmes de contrôle intelligents peuvent déterminer si le procédé permet d'atteindre les caractéristiques de film requises grâce à un profil d'alimentation en précurseur plus efficace.

L'objectif n'est pas simplement de réduire le débit de gaz. Une réduction du débit sans tenir compte des exigences du procédé pourrait nuire à la qualité du film. L'IA vise plutôt à trouver une plage de fonctionnement optimale qui équilibre la consommation de précurseur, la vitesse de dépôt, l'uniformité et la stabilité du procédé.

Cette approche permet de réduire les déchets chimiques tout en respectant les spécifications de production requises.

5. Contrôle intelligent du débit et de la pression
Les régulateurs de débit massique sont des composants essentiels des systèmes d'alimentation en gaz CVD car ils régulent le débit des gaz de procédé avec une grande précision. Cependant, les systèmes de contrôle conventionnels fonctionnent souvent selon des points de consigne prédéfinis.

L'IA peut améliorer cette architecture en évaluant en permanence les conditions de processus et en optimisant les paramètres de contrôle.

Par exemple, un système de contrôle basé sur l'IA peut évaluer la relation entre :

Pression de la source → Performances du régulateur → Débit du MFC → Température de la ligne de refoulement → Pression de la chambre → Réponse du dépôt

Au lieu de traiter chaque paramètre indépendamment, l'IA peut identifier les interactions entre eux.

Cette fonctionnalité est particulièrement utile lorsque le système d'alimentation en précurseurs contient plusieurs gaz ou des dispositifs complexes d'alimentation en vapeur. L'IA peut coordonner différentes boucles de régulation afin de maintenir des conditions de procédé stables.

Les systèmes avancés peuvent également utiliser des données historiques pour prédire leur réaction à une modification de la consigne. Cela permet de réduire les dépassements, d'améliorer le temps de réponse et de minimiser les ajustements inutiles.

6. IA et jumeaux numériques pour la livraison de gaz CVD
La technologie des jumeaux numériques prend une importance croissante dans la fabrication de pointe.

Un jumeau numérique est une représentation virtuelle d'un système physique qui utilise des données opérationnelles en temps réel pour simuler ou surveiller l'équipement réel.

Pour un système d'alimentation en gaz CVD, un jumeau numérique peut représenter le débit de gaz, la pression, la température, le comportement des vannes, la consommation de précurseur et l'état de l'équipement.

L'IA peut être intégrée au jumeau numérique pour évaluer différents scénarios opérationnels.

Avant de modifier une recette de production, les ingénieurs peuvent utiliser le modèle virtuel pour estimer la réaction du système de distribution de gaz. L'IA peut comparer les données historiques du processus avec les résultats simulés et identifier les conditions de fonctionnement potentiellement efficaces.

Cela peut réduire le besoin d'optimisation par essais et erreurs des équipements de production.

Les jumeaux numériques peuvent également faciliter la mise en service et le dépannage. Les ingénieurs peuvent comparer le comportement réel du système avec le modèle numérique attendu et identifier les écarts susceptibles d'indiquer des problèmes d'équipement.

7. Détection des fuites et des anomalies par l'IA
La sécurité des gaz est une exigence essentielle dans les systèmes d'alimentation chimique des semi-conducteurs. Selon le procédé, les gaz et précurseurs utilisés en dépôt chimique en phase vapeur (CVD) peuvent présenter des caractéristiques toxiques, corrosives, inflammables ou autres dangereuses.

Les systèmes de surveillance des gaz classiques reposent généralement sur des capteurs et des seuils d'alarme prédéfinis. L'IA peut compléter ces systèmes de sécurité en analysant les tendances observées dans de multiples signaux.

Par exemple, une combinaison de chute de pression inhabituelle, de comportement anormal des vannes, de données de capteurs d'armoire et de fluctuations de débit peut indiquer une condition anormale même si les mesures individuelles restent dans leurs limites normales.

L'IA peut classifier ces schémas et hiérarchiser les problèmes potentiels.

Cependant, l'IA ne doit pas remplacer les systèmes de sécurité dédiés, les dispositifs de verrouillage, les détecteurs de gaz, les systèmes d'arrêt d'urgence ni les contrôles techniques existants. Elle doit plutôt servir de couche de surveillance et de diagnostic supplémentaire.

Cette distinction est particulièrement importante pour les applications de livraison de gaz de haute pureté et de gaz dangereux.

8. IA pour la prédiction du comportement de livraison des précurseurs
Les différents précurseurs possèdent des propriétés physiques et chimiques distinctes. La pression de vapeur, la sensibilité à la température, les caractéristiques de condensation, l'épuisement de la source et la configuration d'injection peuvent toutes influencer les performances du système.

Les modèles d'IA peuvent utiliser des données opérationnelles historiques pour prédire le comportement des livraisons dans différentes conditions.

Par exemple, lorsque la pression à la source diminue progressivement, le système peut devoir compenser en modifiant la régulation de la pression ou la gestion de la température. Un modèle d'IA peut identifier ces tendances et estimer à quel moment les conditions de fonctionnement actuelles risquent de ne plus garantir un débit optimal.

Cette capacité de prédiction peut aider les opérateurs à se préparer au remplacement d'une source, à ajuster les paramètres du processus ou à planifier la maintenance avant que la production ne soit significativement affectée.

9. Amélioration de l'intégration du système
Les installations modernes de production de semi-conducteurs s'appuient de plus en plus sur des équipements interconnectés et des systèmes centralisés d'exécution de la production (MES). Les systèmes d'alimentation en gaz CVD peuvent s'intégrer à une infrastructure de données plus vaste.

L'IA peut intégrer les informations provenant de l'armoire à gaz, de l'outil de traitement, du système de gestion des installations, de la base de données de maintenance et des enregistrements de production.

Cela permet d'avoir une vision plus complète des performances du processus.

Par exemple, l'IA peut établir des corrélations entre la consommation de précurseurs et la production de plaquettes, l'utilisation des équipements, le type de recette, les interventions de maintenance et les résultats des procédés. Les ingénieurs peuvent ainsi identifier les conditions de fonctionnement optimales offrant le meilleur compromis entre qualité et efficacité.

Ce type d'analyse intersystème est difficile à réaliser par le seul biais d'une commande PLC isolée.

10. Les défis de la mise en œuvre de l'IA
Malgré ses avantages, la mise en œuvre de l'IA nécessite une ingénierie minutieuse.

Premièrement, les modèles d'IA dépendent fortement de la qualité des données. Des relevés de capteurs incorrects, des données manquantes, un étalonnage incohérent ou des enregistrements historiques insuffisants peuvent réduire la fiabilité du modèle.

Deuxièmement, les systèmes d'alimentation en gaz pour semi-conducteurs exigent des niveaux de propreté et de fiabilité extrêmement élevés. L'intégration de l'IA ne doit pas compromettre l'intégrité du matériel existant ni de l'architecture de contrôle.

Troisièmement, les modèles d'IA doivent être validés avant d'être autorisés à influencer les paramètres critiques d'un processus. Dans de nombreuses applications, une stratégie de mise en œuvre plus sûre consiste à commencer par la surveillance et les recommandations avant d'introduire une commande autonome en boucle fermée.

La cybersécurité est un autre élément important à prendre en compte. Les systèmes de distribution de gaz interconnectés peuvent potentiellement s'intégrer à un réseau industriel plus vaste, ce qui rend le contrôle d'accès, la protection des données et la sécurité du système essentiels.

Enfin, l'IA doit compléter les principes d'ingénierie établis plutôt que de les remplacer. Le choix judicieux des composants, l'utilisation de matériaux de haute pureté, l'étanchéité des raccords, la précision des régulateurs de débit massique (MFC), l'efficacité de la filtration, la gestion thermique appropriée et la robustesse de la logique de commande demeurent fondamentaux.

11. L'avenir de la distribution de gaz CVD assistée par l'IA
L'avenir de la livraison de gaz CVD passera probablement par des niveaux croissants d'intelligence et d'automatisation.

Les systèmes basés sur l'IA peuvent évoluer d'une simple surveillance vers l'optimisation prédictive, le contrôle adaptatif et la gestion autonome des processus. Les modèles d'apprentissage automatique peuvent apprendre en continu à partir des données de production et améliorer leur compréhension du comportement des équipements.

Les systèmes futurs pourront optimiser automatiquement le débit, la pression, la température et les séquences de purge des précurseurs en fonction des exigences de production, tout en maintenant des limites de sécurité et de processus prédéfinies.

L'association de l'IA, des capteurs IoT, des jumeaux numériques, des automates programmables avancés et des systèmes de distribution de gaz haute performance pourrait créer une nouvelle génération d'infrastructures intelligentes de distribution de produits chimiques.

Pour les fabricants d'équipements, cette tendance crée également des opportunités de développer des armoires à gaz plus intelligentes, des modules de distribution de précurseurs, des panneaux de contrôle de pression et des systèmes de distribution de gaz automatisés.

Module de distribution de produits chimiques fluides et système de distribution de produits chimiques
Module de distribution de produits chimiques fluides et système de distribution de produits chimiques
Conclusion
L'IA transforme la surveillance, l'optimisation et la maintenance des systèmes d'injection de précurseurs CVD . En analysant les données des capteurs en temps réel et l'historique des procédés, elle contribue à améliorer la stabilité des flux, à optimiser la consommation de précurseurs, à prédire la dégradation des équipements, à détecter les anomalies et à faciliter une maintenance plus efficace.

La plus grande valeur de l'IA ne réside pas simplement dans l'automatisation. Elle réside dans sa capacité à identifier les relations complexes entre la pression, la température, le débit, l'état des équipements et les performances des processus, relations que les méthodes de contrôle traditionnelles ne permettent pas toujours de saisir pleinement.

Pour les fabricants de semi-conducteurs et les fournisseurs d'équipements CVD, l'intégration de l'IA aux technologies de distribution de gaz de haute pureté représente une avancée majeure vers une production plus intelligente et plus efficace. Face à la précision et aux exigences croissantes des procédés de fabrication de semi-conducteurs, les systèmes intelligents de distribution de précurseurs joueront un rôle de plus en plus crucial pour améliorer la stabilité des procédés, réduire les déchets chimiques, faciliter la maintenance prédictive et optimiser l'efficacité globale de la production.

En définitive, la solution la plus efficace combinera l'intelligence artificielle à une ingénierie éprouvée de distribution de gaz. Matériaux de haute pureté, vannes de précision, régulateurs fiables, contrôleurs de débit massique précis, systèmes de sécurité robustes et logiciels avancés doivent fonctionner de concert au sein d'une plateforme intégrée. Cette combinaison peut constituer le socle des systèmes de fabrication CVD de nouvelle génération, plus performants, plus prévisibles et mieux adaptés aux exigences de la production moderne de semi-conducteurs.
