Quel régulateur de pression de gaz est le meilleur pour une utilisation en laboratoire ?

Quel régulateur de pression de gaz est le meilleur pour une utilisation en laboratoire ?

En laboratoire, la précision, la sécurité et la fiabilité sont primordiales. Les régulateurs de pression de gaz jouent un rôle crucial dans la gestion du débit et de la pression des gaz utilisés lors d'expériences, dans les instruments d'analyse et dans divers processus scientifiques. Ces dispositifs garantissent une pression constante des gaz provenant de bouteilles ou de canalisations haute pression jusqu'aux équipements sensibles, prévenant ainsi les dommages, les fuites et les situations dangereuses. Choisir le régulateur de pression de gaz le plus adapté à une utilisation en laboratoire implique de bien comprendre les exigences spécifiques du laboratoire, les types de gaz utilisés et les contraintes opérationnelles.

Les régulateurs de pression de gaz fonctionnent en réduisant la pression d'entrée d'une source (comme une bouteille de gaz comprimé) à une pression de sortie inférieure et stable. Ils sont essentiels dans des domaines tels que la chimie, la biologie, la physique et la science des matériaux, où des gaz comme l'azote, l'oxygène, l'hélium, l'hydrogène et le dioxyde de carbone sont couramment utilisés. Par exemple, en chromatographie gazeuse, une pression stable est essentielle pour une séparation précise des composés. De même, dans les incubateurs de culture cellulaire, un contrôle précis des niveaux de CO₂ permet de maintenir des conditions de croissance optimales.

Le marché propose une grande variété de régulateurs, des modèles mono-étagés de base aux versions électroniques avancées. Cependant, tous ne sont pas adaptés aux applications de laboratoire, où des facteurs tels que le contrôle de la contamination, la résistance à la corrosion et le réglage précis de la pression sont essentiels. Cet article explore les différents types de régulateurs de pression de gaz, évalue leur adéquation à une utilisation en laboratoire et fournit des conseils pour choisir le meilleur. Nous examinerons les spécifications techniques, les indicateurs de performance et les considérations pratiques afin d'aider les responsables de laboratoire et les chercheurs à prendre des décisions éclairées.

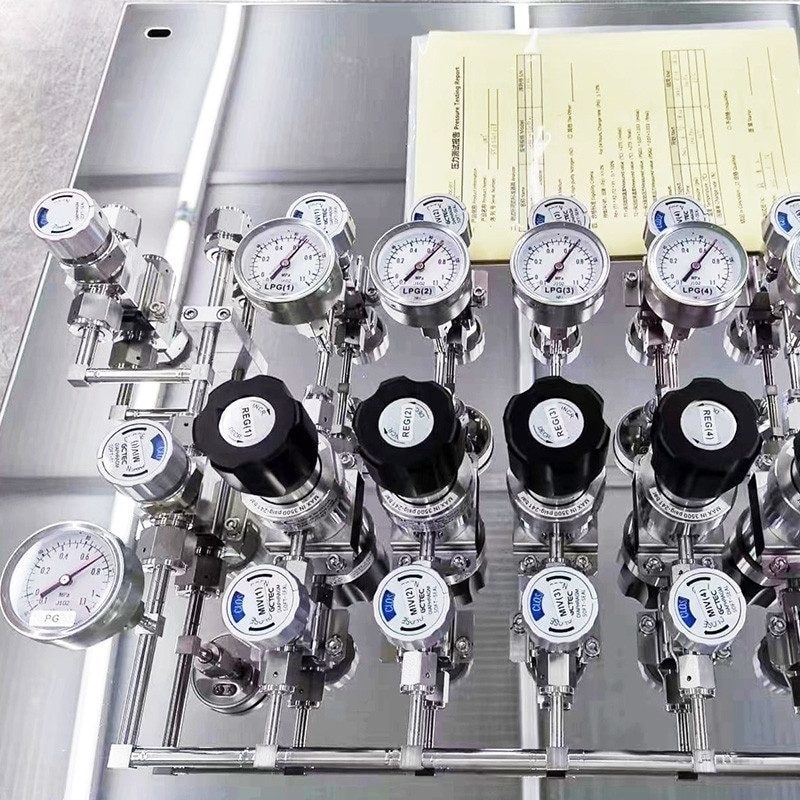

Régulateur de réduction de pression à un étage à très haute pureté
Régulateur de réduction de pression à un étage à très haute pureté
Comprendre les régulateurs de pression de gaz

Les régulateurs de pression de gaz sont constitués d'un mécanisme de charge (ressort ou dôme), d'un élément de détection (diaphragme ou piston) et d'un élément de commande (vanne). Lorsque la pression de sortie descend en dessous du point de consigne, l'élément de détection active l'élément de commande pour augmenter le débit de gaz et rétablir l'équilibre. À l'inverse, si la pression augmente, la vanne limite le débit.

Les régulateurs sont classés en fonction des étapes, des matériaux et des mécanismes de contrôle :

Régulateurs mono-étagés : Ils réduisent la pression en une seule étape. Simples, économiques et adaptés aux applications où la pression d'entrée reste relativement constante, ils présentent toutefois un effet de chute de pression, la pression de sortie variant en fonction de la pression d'entrée ou du débit.
Régulateurs à deux étages : ils effectuent une réduction de pression en deux étapes successives, offrant une meilleure stabilité. Le premier étage réduit la pression d'entrée élevée à un niveau intermédiaire, tandis que le second l'ajuste avec précision à la sortie souhaitée. Ils minimisent les chutes de pression et sont parfaits pour les laboratoires où la pression des bouteilles est variable.
Régulateurs pilotés : utilisés pour les applications à haut débit, ils utilisent une vanne pilote pour contrôler la vanne principale, offrant une régulation précise à des capacités plus élevées.
Régulateurs électroniques : Ils intègrent des capteurs et des actionneurs pour un contrôle numérique, souvent avec des boucles de rétroaction pour un maintien de pression ultra-précis. Ils sont programmables et peuvent s'interfacer avec les systèmes d'automatisation de laboratoire.
Les matériaux constituent un autre aspect crucial. Les détendeurs pour gaz corrosifs comme l'ammoniac ou le chlore nécessitent un corps en acier inoxydable ou en Hastelloy, tandis que les gaz non corrosifs comme l'hélium peuvent utiliser du laiton. Les membranes peuvent être en néoprène, en Viton ou en acier inoxydable pour assurer la compatibilité et empêcher la perméation des gaz.

Dans les laboratoires, les détendeurs doivent être conformes aux normes telles que celles de la Compressed Gas Association (CGA) pour les raccordements et à la norme ISO 9001 pour la qualité. Les dispositifs de sécurité tels que les soupapes de surpression, les disques de rupture et les dispositifs anti-retour de flamme sont indispensables, en particulier pour les gaz inflammables.



Facteurs clés dans la sélection d'un régulateur pour une utilisation en laboratoire

La sélection du régulateur optimal implique d’équilibrer plusieurs paramètres techniques :

Plage de pression et précision

Les laboratoires nécessitent souvent des pressions de sortie allant de 0.1 psi pour les instruments délicats à 500 psi ou plus pour les réactions à haute pression. La précision est mesurée en pourcentage de la pression de consigne ; par exemple, un régulateur avec une précision de ± 1 % à 100 psi maintient la pression entre 99 et 101 psi.

Les détendeurs à deux étages excellent dans ce domaine, avec une chute de pression généralement inférieure à 0.5 % contre 5 à 10 % pour les modèles à un seul étage. Pour les pressions extrêmement basses, les détendeurs à dôme offrent un meilleur contrôle grâce à l’utilisation de la pression du gaz plutôt que d’un ressort.

Capacité de débit

Le débit, exprimé en pieds cubes par heure (SCFH) ou en litres par minute (LPM), doit correspondre aux besoins du laboratoire. Une spécification excessive peut entraîner une instabilité, tandis qu'une spécification insuffisante peut entraîner des chutes de pression. Par exemple, un spectromètre de masse peut nécessiter 1 à 5 LPM d'hélium, tandis qu'un spectromètre d'absorption atomique à flamme peut nécessiter 10 à 20 LPM d'acétylène.

Les valeurs du Cv (coefficient de débit) indiquent la capacité ; un Cv élevé signifie un meilleur débit à une perte de charge donnée. Les laboratoires doivent calculer le Cv requis à l'aide de formules telles que Cv = Q / √(ΔP SG), où Q représente le débit, ΔP la perte de charge et SG la densité.

Compatibilité et pureté des gaz

La réactivité des gaz varie : les gaz inertes comme l'argon posent peu de problèmes, tandis que les gaz réactifs comme l'hydrogène nécessitent des régulateurs exempts de lubrifiants organiques pour éviter toute contamination ou explosion. Les applications de haute pureté, comme les laboratoires de fabrication de semi-conducteurs, nécessitent des pièces internes en acier inoxydable électropoli pour minimiser le dégazage et la génération de particules.

Les niveaux de pureté sont indiqués par exemple par 99.999 % (cinq neufs), et les régulateurs ne doivent pas introduire d'impuretés. Les conceptions à membrane liée empêchent les fuites au niveau de la tige, améliorant ainsi la pureté.

Sécurité et fiabilité

Les laboratoires manipulent des gaz dangereux ; les régulateurs doivent donc inclure une protection contre les surpressions. Des soupapes de décharge évacuent la surpression, tandis que des manomètres permettent la surveillance. Pour les gaz toxiques, des dispositifs de captage dirigent l'échappement vers des hottes.

La fiabilité implique un temps moyen entre pannes (MTBF) ; les fabricants réputés proposent un MTBF supérieur à 1 million de cycles. Des certifications comme ATEX pour les environnements explosifs ou FDA pour les laboratoires biomédicaux renforcent cette assurance.

Coût et entretien

Les coûts initiaux varient de 50 $ pour un modèle mono-étagée en laiton de base à plus de 2 000 $ pour un modèle électronique bi-étagée. Le coût total de possession inclut l'entretien : les membranes s'usent et nécessitent un remplacement périodique. La conception facile d'entretien et les composants modulaires réduisent les temps d'arrêt.



Comparaison des types de régulateurs

Pour déterminer le meilleur pour les laboratoires, comparons les types courants :

Un étage ou deux étages

Les régulateurs à un étage sont compacts et peu coûteux, idéaux pour les expériences de courte durée avec des pressions d'alimentation stables. Cependant, dans les laboratoires où les bouteilles se vident avec le temps (la pression d'entrée chute de 2 200 psi à 100 psi), la pression de sortie peut varier de 10 à 20 psi, ce qui affecte les résultats.

Les régulateurs à deux étages maintiennent la pression de sortie entre 1 et 2 psi pendant toute la durée de vie du cylindre, ce qui les rend idéaux pour les travaux de précision comme la chromatographie liquide haute performance (HPLC). Une étude des performances des régulateurs (basée sur des données industrielles générales) montre que les modèles à deux étages présentent une chute de pression 5 à 10 fois inférieure.

Détection à piston ou à diaphragme

Les régulateurs à piston supportent des pressions plus élevées (jusqu'à 6 000 psi) et sont résistants aux gaz abrasifs, mais peuvent fuir en cas de défaillance des joints. Les régulateurs à membrane offrent une meilleure sensibilité pour le contrôle des basses pressions et sont moins sujets aux fuites, ce qui les rend particulièrement adaptés aux laboratoires stériles.

Contrôle manuel ou électronique

Les régulateurs manuels utilisent des boutons de réglage, suffisants pour la plupart des configurations. Les régulateurs électroniques, équipés de régulateurs PID (proportionnel-intégral-dérivé), atteignent une stabilité de ± 0.01 psi et s'intègrent à LabVIEW ou à des logiciels similaires. Pour les laboratoires automatisés, les régulateurs électroniques sont préférables, bien qu'ils nécessitent de l'énergie et soient plus coûteux.

Côté marques, des entreprises comme Swagelok, Tescom et Victor proposent des modèles de qualité laboratoire. La série KPR de Swagelok (deux étages, acier inoxydable) est réputée pour son faible volume mort et sa grande pureté. Le régulateur électronique ER5000 de Tescom offre une commande à distance, idéale pour les applications en boîte à gants.



Meilleures pratiques pour la mise en œuvre en laboratoire

Une fois sélectionné, une installation et une utilisation appropriées maximisent les performances :

Installation : Utiliser des raccords conformes à la norme CGA correspondant au type de gaz (par exemple, CGA-580 pour l'hélium). Installer dans un endroit aéré, loin de toute source d'inflammation. Purger les conduites avant utilisation pour éliminer l'air et l'humidité.
Étalonnage et tests : Étalonnez régulièrement à l'aide de manomètres ou de jauges numériques. Effectuez des tests d'étanchéité avec de l'eau savonneuse ou des détecteurs d'hélium. Pour les applications critiques, utilisez des limiteurs de débit en aval.
Entretien : Inspecter la corrosion tous les trimestres. Remplacer les membranes tous les 1 à 2 ans. Stocker les pièces de rechange dans un endroit propre et sec.
Intégration avec les systèmes : dans les configurations multiples pour plusieurs cylindres, utilisez des régulateurs de commutation automatique pour commuter de manière transparente, garantissant ainsi une alimentation ininterrompue.
Exemple de cas : Dans un laboratoire pharmaceutique utilisant l'azote pour l'inertage, un régulateur à un étage entraînait des fluctuations de pression, entraînant des rendements de réaction irréguliers. Le passage à un modèle à deux étages a stabilisé la pression, améliorant le rendement de 15 %.

Autre scénario : un laboratoire de physique universitaire manipulant de l'hydrogène pour des expériences sur le plasma a choisi un régulateur de type piston avec des pare-flammes, évitant ainsi les accidents lors d'opérations à haut débit.



Considérations avancées

Pour les laboratoires spécialisés :

– Détendeurs à ultra-haute pureté (UHP) : sont équipés de raccords VCJ et présentent des taux de fuite d’hélium < 10^-9 cc/sec. Essentiels pour l’analyse de traces.

– Régulateurs au point d’utilisation : installés à proximité de l’équipement pour un contrôle précis, réduisant ainsi les pertes de ligne.

– Régulateurs de contre-pression : Maintiennent la pression en amont, utiles dans les systèmes de ventilation.

Facteurs environnementaux : Les laboratoires situés en zones humides nécessitent des revêtements résistants à la corrosion. La compensation de température des régulateurs empêche les variations de pression dues aux variations ambiantes.

Tendances futures : des régulateurs intelligents dotés d’une connectivité IoT pour la surveillance à distance et la maintenance prédictive émergent, réduisant ainsi les erreurs humaines.



meilleur régulateur de qualité semi-conducteur ultra haute pureté à un étage
meilleur régulateur de qualité semi-conducteur ultra haute pureté à un étage
Conclusion

Le choix du détendeur de gaz le plus adapté à une utilisation en laboratoire dépend de vos besoins spécifiques. Cependant, les modèles à deux étages et à membrane en acier inoxydable offrent généralement un équilibre optimal entre précision, sécurité et fiabilité. Pour les configurations haute pureté ou automatisées, les versions électroniques sont idéales. Évitez de faire des compromis sur la compatibilité ou la sécurité, car elles protègent à la fois les expériences et le personnel.

En évaluant la plage de pression, le débit, le type de gaz et le budget, les laboratoires peuvent sélectionner des régulateurs qui optimisent leur efficacité. Un entretien régulier garantit leur longévité. En fin de compte, investir dans des régulateurs de qualité minimise les risques et maximise la production scientifique, ce qui en fait des outils indispensables dans les laboratoires modernes.
