Les régulateurs de pression d'argon sont des dispositifs essentiels dans de nombreux secteurs, de la soudure et la métallurgie à la fabrication de semi-conducteurs et aux laboratoires d'analyse. L'argon, un gaz rare inerte, est stocké dans des bouteilles à des pressions dépassant souvent 3 000 livres par pouce carré (psig). Les régulateurs abaissent cette pression à des niveaux utilisables tout en garantissant la stabilité et la sécurité. Les risques de surpression, tels que la rupture de la bouteille, l'endommagement des équipements, voire les explosions, représentent des dangers importants s'ils ne sont pas correctement gérés. Le mécanisme de décompression interne joue un rôle crucial dans la réduction de ces dangers en évacuant automatiquement la surpression, assurant ainsi le maintien du système dans des limites de sécurité.

Cet article détaille le fonctionnement du mécanisme de décompression interne des régulateurs de gaz argon haute pression, en expliquant son fonctionnement et ses capacités de prévention des risques. Il explore également les considérations de conception essentielles qui améliorent la fiabilité lors d'un fonctionnement prolongé dans des conditions exigeantes. En nous appuyant sur des principes techniques et des normes industrielles, nous montrons comment ces caractéristiques protègent les processus utilisant l'argon, où la précision et la pureté sont primordiales. La compréhension de ces aspects est cruciale pour les ingénieurs, les techniciens et les responsables de la sécurité afin de sélectionner et d'entretenir des régulateurs qui minimisent les temps d'arrêt et les risques.

Les régulateurs haute pression pour argon supportent généralement des pressions d'entrée jusqu'à 6 000 à 10 000 psig, avec des pressions de sortie allant de 0 à 500 psig, voire plus pour certains modèles spécialisés. Ils intègrent des composants tels que des membranes, des soupapes à clapet et des ressorts pour contrôler le débit, mais le mécanisme de décharge offre une protection supplémentaire contre les défaillances comme les fuites au niveau du siège ou la dilatation thermique. Dans le cas de l'argon, un gaz asphyxiant à forte concentration, une décharge fiable permet de prévenir non seulement les incidents liés à la pression, mais aussi les fuites de gaz potentielles dans les espaces confinés.





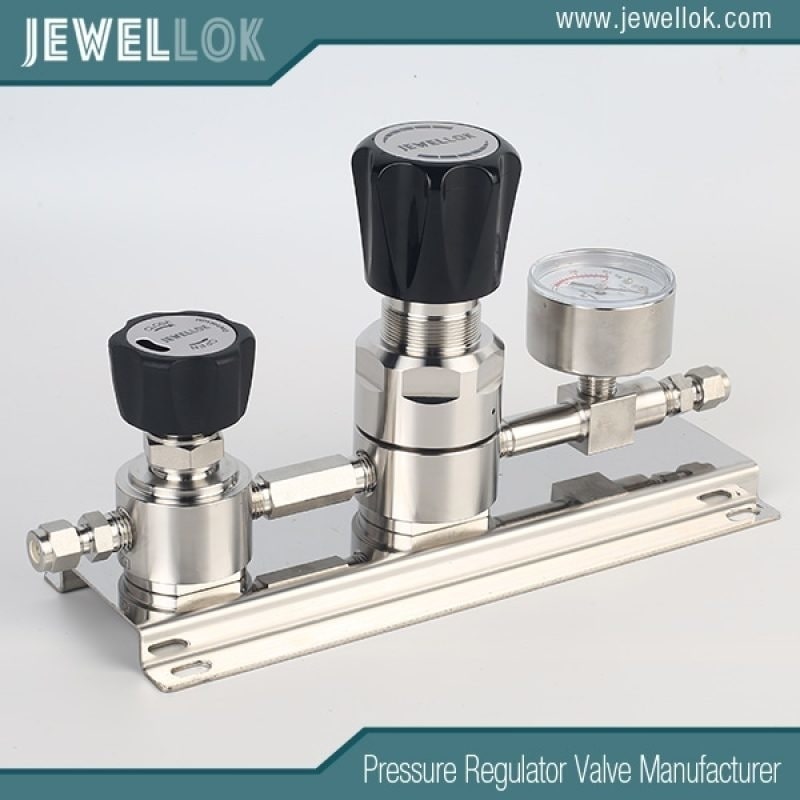

Comprendre les régulateurs de gaz argon haute pression

Avant d'examiner le mécanisme de décharge, il est essentiel de comprendre le fonctionnement de base du régulateur. Un régulateur de pression réduit une pression d'entrée élevée (P1) à une pression de sortie stable (P2) grâce à trois éléments clés : le mécanisme de charge (par exemple, un ressort ou un dôme), l'élément de détection (par exemple, un diaphragme ou un piston) et l'élément de contrôle (par exemple, un clapet).

Dans un régulateur monobloc classique, le gaz pénètre dans la chambre haute pression, et le ressort de rappel comprime la membrane, ouvrant ainsi la vanne et permettant au gaz de s'écouler dans la chambre basse pression. La membrane détecte la pression P2 et contrebalance la force du ressort pour maintenir l'équilibre.

Pour les applications à haute pression d'argon, les détendeurs utilisent souvent des corps en acier inoxydable ou en laiton avec des raccords CGA 580, garantissant compatibilité et pureté. Les modèles à deux étages, courants pour les applications de précision, réduisent la pression en deux étapes : le premier étage abaisse la pression à un niveau intermédiaire, et le second la pression de sortie finale. Ceci minimise les effets tels que la dégradation de la caractéristique d'entrée, où la pression P2 augmente lorsque la pression dans la bouteille diminue.

Une surpression peut survenir suite à une défaillance du régulateur (par exemple, un blocage de la vanne), à ​​des surtensions à l'entrée ou à une absence de débit entraînant une accumulation de chaleur. Sans soupape de décharge, la pression pourrait dépasser la pression d'épreuve du régulateur (150 % de la pression nominale) ou sa pression d'éclatement (400 % de la pression nominale), provoquant une défaillance catastrophique. Le mécanisme de décharge interne remédie à ce problème en intégrant des dispositifs de purge directement dans le régulateur.





Fonctionnement du mécanisme de décompression interne

Le mécanisme de décharge de pression interne des régulateurs de gaz argon haute pression est conçu pour détecter et éliminer automatiquement les surpressions en aval, prévenant ainsi les risques sans nécessiter de dispositifs externes. Contrairement aux soupapes de décharge de pression (PRV) autonomes, qui évacuent la pression vers l'atmosphère en cas de dépassement d'un seuil prédéfini, ce mécanisme est intégré au régulateur pour une protection compacte et intégrée.



Opération de base
Dans de nombreux régulateurs, le mécanisme de décharge fonctionne selon un système d'auto-ventilation ou de ventilation captive. Dans un système d'auto-ventilation, lorsque la pression aval (P2) dépasse la valeur de consigne (en raison d'une fluage, c'est-à-dire une lente augmentation de pression due à une fuite au niveau du siège, ou d'un blocage, c'est-à-dire une augmentation de pression à débit nul), la membrane se déforme vers le haut, ouvrant une soupape ou un orifice secondaire dans le chapeau. Ceci permet d'évacuer le gaz excédentaire par l'orifice de ventilation du régulateur, réduisant ainsi P2 jusqu'au rétablissement de l'équilibre. Pour l'argon, cette ventilation est sans danger car ce gaz est inerte ; dans les systèmes en cul-de-sac (sans débit en aval), elle empêche l'accumulation de gaz qui pourrait endommager les manomètres ou les conduites.

La purge à membrane captive améliore la sécurité en dirigeant les gaz évacués vers un endroit sûr via un orifice séparé, ce qui est idéal pour les environnements intérieurs ou dangereux. Elle est équipée d'un chapeau orientable (rotation à 360°) et souvent d'une membrane à liaison mécanique, la tige de la soupape étant reliée mécaniquement à la membrane. Si la pression P2 augmente, la membrane plaque la tige contre son siège, comprimant les contaminants et assurant une fermeture étanche tout en évacuant l'excédent. Ceci minimise les fuites et protège la membrane contre la rupture.

Les soupapes de décharge internes (SDI) sont un autre type courant, intégrées au corps du régulateur. Elles s'ouvrent lorsque la pression P2 dépasse la pression de consigne du régulateur plus la pression de verrouillage, permettant ainsi au gaz de s'échapper par l'évent. Le débit d'évacuation dépend de la course du ressort de décharge, et sa capacité est fonction de la pression d'entrée, du diamètre de l'orifice et des dimensions de l'évent. Par exemple, sur un régulateur réglé à 50 psig, la SDI peut s'activer à 60 psig et évacuer le gaz jusqu'à ce que la pression diminue.

Dans les détendeurs à deux étages, une soupape de sécurité peut s'ouvrir entre les étages. En cas de fuite au niveau de la vanne du premier étage, la pression intermédiaire augmente et les soupapes de sécurité s'ouvrent pour prévenir toute surcharge et risque d'explosion. Ce dispositif est crucial pour l'argon haute pression, dont les bouteilles peuvent atteindre 6 000 psig (environ 41,8 bars).



Équilibre et activation des forces
Le mécanisme repose sur l'équilibre des forces : la pression en aval s'exerce sur la face inférieure du diaphragme, s'opposant à la force du ressort. Lorsque P2 dépasse la valeur de consigne, la force surmonte la force du ressort, déformant le diaphragme et ouvrant ainsi le canal de décharge. La soupape s'ouvre progressivement, la pression entre l'ouverture et la fermeture étant précise à ±2 % de la valeur de consigne. Contrairement aux soupapes de sûreté à ouverture instantanée qui s'ouvrent complètement, les mécanismes internes régulent le débit pour une décharge contrôlée, évitant ainsi toute instabilité.

Pour les régulateurs d'argon, le test d'étanchéité à l'hélium garantit de faibles taux de fuite (par exemple, < 1 × 10⁻⁹ atm cc/s He), évitant ainsi toute purge accidentelle. Le processus est automatique et à réinitialisation automatique, ne nécessitant aucune intervention manuelle sauf en cas de problèmes sous-jacents persistants tels qu'une contamination.





Prévention des risques de surpression

Le mécanisme de décompression interne neutralise directement les risques de surpression en préservant l'intégrité du système et en protégeant le personnel et les équipements. Dans les systèmes à argon, la surpression peut être due à des dysfonctionnements du régulateur, comme une défaillance du clapet de décharge laissant passer la pression d'entrée maximale en aval, ou à des facteurs externes tels que l'élévation de température provoquant la dilatation du gaz dans les systèmes fermés.



Scénarios d'atténuation des risques
En cas de défaillance complète, lorsque l'élément de contrôle reste bloqué en position ouverte, le mécanisme de décharge évacue un débit de gaz équivalent au débit maximal du régulateur à haute pression d'entrée, limitant ainsi l'accumulation à des niveaux sûrs (par exemple, < 10 psig au-dessus du point de consigne). Pour les bouteilles d'argon à 3 000 psig, cela empêche les conduites en aval de dépasser leur pression maximale admissible (MAOP), évitant ainsi les ruptures.

En l'absence de débit (par exemple, vannes bloquées), la dilatation thermique peut augmenter la pression de 0.8 pouce de colonne d'eau par degré Fahrenheit. Cependant, le système de décompression s'active progressivement pour évacuer la pression, empêchant ainsi toute augmentation dangereuse. Dans les laboratoires utilisant l'argon pour la chromatographie, cela garantit une pression constante sans risque d'endommager l'instrument.

Ce mécanisme compense également les effets de la diminution de la pression d'entrée : lorsque la pression dans le cylindre chute, les détendeurs mono-étage peuvent augmenter la pression P2, mais la soupape de décharge évacue tout excès, garantissant ainsi la sécurité. Dans les configurations bi-étage, la soupape de décharge intermédiaire empêche les défaillances du premier étage de surcharger le second.

Ses avantages comprennent une grande fiabilité (moins de risques d'obstruction), une alarme automatique par purge (signalant les problèmes) et un rapport coût-efficacité avantageux par rapport aux soupapes de sûreté externes. De plus, en zones habitées, la purge captive réduit le bruit et les risques de fuites de gaz. Enfin, contrairement aux dispositifs à coupure brutale qui coupent l'alimentation, elle assure le fonctionnement des systèmes en cas de défaut.

Dans certains contextes spécifiques à l'argon, comme le soudage, la soupape de décharge empêche l'instabilité de l'arc due aux pics de pression, tandis que dans les semi-conducteurs, elle préserve la pureté en minimisant les rejets incontrôlés.





Considérations de conception pour la fiabilité en fonctionnement à haute pression de longue durée

Garantir la fiabilité du mécanisme de décharge sur le long terme exige une conception soignée, axée sur les matériaux, la stabilité et la maintenance. Le régulateur de gaz argon haute pression doit résister aux fluctuations de pression, aux contaminants potentiels et aux contraintes environnementales pendant des années.



Matériaux et construction
Le choix des matériaux est crucial : les diaphragmes et les corps en acier inoxydable (par exemple, 316L) résistent à la corrosion et au dégazage, conditions essentielles pour répondre aux exigences de haute pureté de l’argon (≥ 99.995 %). Les joints métal-métal garantissent une étanchéité parfaite, surpassant les élastomères qui se dégradent. La fabrication à partir de barres réduit le volume interne, minimisant ainsi l’espace mort et l’absorption d’humidité lors des changements de bouteilles. Pour les hautes pressions (jusqu’à 10 10,000 psig), les modèles à piston avec joints toriques et bagues d’appui supportent les forces en jeu, tandis que les diaphragmes liés améliorent l’étanchéité en comprimant les débris. Des revêtements comme le Siltride ou le Silcolloy améliorent la résistance à la corrosion, prolongeant la durée de vie dans les environnements difficiles. Un test d’étanchéité à l’hélium certifie l’intégrité du système, avec des débits inférieurs à 1 × 9⁻⁹ atm cm³/s garantissant l’absence de fuites à long terme.



Mesures de mise en scène et de performance
Les régulateurs à double étage offrent une fiabilité supérieure en réduisant les effets de la décroissance de la pression d'entrée (par exemple, une augmentation de 0.1 psig pour une diminution de 100 psig) par rapport aux régulateurs à simple étage (7 psig/100 psig). Cette stabilité prévient les déclenchements fréquents de la soupape de décharge, prolongeant ainsi la durée de vie des composants. Les soupapes principales équilibrées minimisent la charge sur les sièges à haute pression, permettant des orifices plus larges sans usure excessive. Les principaux indicateurs de performance sont la chute de pression (diminution de la pression de sortie en fonction du débit, minimisée par les chapeaux à faible chute), le blocage (augmentation de la pression à débit nul, < 2 % du point de consigne) et la répétabilité (retour constant au point de consigne). L'effet Venturi compense la chute de pression à débits élevés, améliorant ainsi les performances à long terme.



Stabilité et résistance aux vibrations
La conception doit éviter toute résonance : harmonique (sifflement non destructif dû à la vibration du diaphragme à P1 élevé/P2 faible) ou hydraulique (bruit destructif dû à une lubrification insuffisante). L’amortissement assure un équilibre entre rapidité de réponse et stabilité, évitant ainsi les oscillations parasites. Les régulateurs à commande pilote offrent une grande précision, mais une réponse plus lente ; les régulateurs à ressort offrent une réponse rapide aux charges dynamiques.



Facteurs d'entretien et environnementaux
Un plan de maintenance est indispensable : contrôles d’étanchéité quotidiens, inspections mensuelles, nettoyage trimestriel et remplacement annuel des joints par des pièces d’origine. Le dimensionnement tient compte du débit maximal, des pressions d’entrée/sortie, de la température (de -40 °F à 165 °F) et de la compatibilité avec le fluide filtrant. Pour une utilisation prolongée, les filtres préviennent le colmatage et les conduites droites (≥ 6 pouces de diamètre) garantissent la stabilité.

Les modèles chauffés empêchent le refroidissement par effet Joule-Thomson dans l'argon à haut débit, évitant ainsi la condensation. Dans les environnements à fortes vibrations comme l'aérospatiale, des matériaux robustes et des vannes équilibrées garantissent la fiabilité.





Conclusion

Le mécanisme de décompression interne des régulateurs de gaz argon haute pression (par évent, membranes à liaison et soupapes de décharge) prévient efficacement les risques de surpression en évacuant automatiquement l'excès de pression, protégeant ainsi contre les ruptures et les fuites. Des choix de conception tels que la construction en acier inoxydable, le système à double étage et des tests rigoureux garantissent la fiabilité à long terme, en minimisant l'usure et l'instabilité. Face à la demande croissante de précision des industries, les progrès réalisés en matière de matériaux et de surveillance intelligente optimiseront encore davantage ces systèmes. Un choix judicieux et une maintenance appropriée sont essentiels pour exploiter pleinement ces caractéristiques et garantir une manipulation sûre et efficace de l'argon.
