En quoi les régulateurs d'argon haute pression à deux étages diffèrent-ils des modèles à un seul étage en termes de stabilité de la pression et de précision du contrôle du débit ?

{{{sourceTextContent.subTitle}}}

En quoi les régulateurs d'argon haute pression à deux étages diffèrent-ils des modèles à un seul étage en termes de stabilité de la pression et de précision du contrôle du débit ?

{{{sourceTextContent.description}}}

Dans des secteurs allant du soudage et de la fabrication métallique à la recherche scientifique et à la fabrication de semi-conducteurs, l'argon joue un rôle essentiel en tant qu'agent de protection inerte. Stocké dans des bouteilles à haute pression, généralement entre 2 000 et 3 000 livres par pouce carré (psi), l’argon doit être distribué à des pressions bien plus basses et contrôlées — souvent comprises entre 5 et 50 psi — pour garantir une utilisation sûre et efficace. C’est là qu’interviennent les régulateurs de gaz, qui constituent l’interface essentielle entre la source haute pression et l’application finale. Parmi les différents types existants, les régulateurs à un étage et à deux étages (également appelés « à double étage ») sont les plus courants pour les systèmes à argon. Bien que les deux réduisent la pression, ils diffèrent considérablement par leur conception, leurs performances et leur adéquation à des tâches spécifiques.

Cet article explore les nuances de ces régulateurs, en mettant l’accent sur les applications des régulateurs d’argon haute pression à deux étages. Nous examinerons en quoi les modèles à deux étages surpassent les modèles à un seul étage en termes de stabilité de la pression et de précision du contrôle du débit, et nous identifierons les conditions de fonctionnement dans lesquelles la complexité accrue d’une conception à deux étages s’avère avantageuse. Comprendre ces différences est essentiel pour les professionnels du soudage, des laboratoires ou des procédés industriels, car une régulation inadéquate peut entraîner des résultats irréguliers, endommager les équipements ou présenter des risques pour la sécurité. En examinant leur fonctionnement, leurs composants et leurs implications concrètes, nous souhaitons fournir un guide complet permettant aux utilisateurs de choisir le régulateur le mieux adapté à leurs besoins.

L’argon, un gaz noble, est apprécié pour ses propriétés non réactives, ce qui le rend idéal pour le soudage TIG (Tungsten Inert Gas), où il empêche l’oxydation, ou en chromatographie en phase gazeuse, où un débit précis est crucial pour des séparations exactes. Les bouteilles haute pression garantissent un stockage efficace, mais sans régulation adéquate, le gaz pourrait surcharger les équipements en aval. Les régulateurs à un étage offrent une solution simple, réduisant la pression en une seule étape, tandis que les versions à deux étages utilisent deux réductions séquentielles pour un contrôle amélioré. Le choix entre ces deux types dépend de facteurs tels que la tolérance à la variabilité de la pression, les besoins en débit et les conditions environnementales. Au fil de cet article, nous analyserons ces aspects en détail, en nous appuyant sur des principes d’ingénierie et des connaissances du secteur.

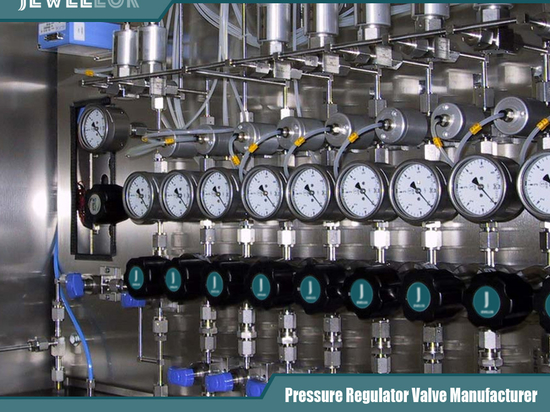

Systèmes de distribution de gaz ultra-hauts de pureté
Systèmes de distribution de gaz ultra-hauts de pureté

Contexte et évolution des régulateurs de gaz

Le développement des régulateurs de gaz remonte au XIXe siècle, parallèlement à l’industrialisation de l’utilisation du gaz pour l’éclairage et le chauffage. Les premiers modèles, tels que ceux conçus par Robert Bunsen pour les brûleurs de laboratoire, reposaient sur des mécanismes de vannes rudimentaires pour contrôler le débit. Au début du XXe siècle, avec l’avènement des gaz comprimés comme l’argon — découvert en 1894 et commercialisé peu après —, les régulateurs ont évolué pour gérer des pressions plus élevées en toute sécurité.

Les régulateurs d’argon ont spécifiquement fait leur apparition au milieu du XXe siècle, parallèlement aux progrès des technologies de soudage pendant la Seconde Guerre mondiale. Les modèles à un étage constituaient la norme initiale, appréciés pour leur simplicité dans les installations portables. Cependant, à mesure que les applications exigeaient une plus grande précision — comme dans le soudage aérospatial ou l’instrumentation analytique —, les régulateurs à deux étages ont pris de l’importance. Ceux-ci intègrent les enseignements tirés des systèmes de gaz naturel et d’oxygène, en s’adaptant aux pressions élevées des bouteilles d’argon et aux faibles débits requis.

Les normes établies par des organismes tels que la Compressed Gas Association (CGA) et l’American National Standards Institute (ANSI) régissent la conception des régulateurs, garantissant leur compatibilité avec les raccords CGA (par exemple, le CGA-580 pour l’argon). Des matériaux tels que le laiton, l’acier inoxydable et les élastomères sont choisis pour leur résistance à la corrosion, compte tenu de la nature inerte de l’argon, mais susceptible de provoquer une contamination s’il est mélangé à des impuretés. Au fil du temps, des fonctionnalités telles que des manomètres intégrés, des filtres et une protection contre la surpression ont été intégrées, reflétant une évolution vers une fiabilité accrue dans des environnements variés.

En comparaison, les régulateurs à un étage s’apparentent à des étrangleurs de base, tandis que ceux à deux étages ressemblent à des systèmes de contrôle en cascade utilisés en génie des procédés. Pour l’argon à haute pression, où les pressions d’entrée peuvent varier de 3 000 psi à pleine charge à moins de 500 psi lorsque la bouteille est presque vide, cette évolution souligne la nécessité d’une stabilité dans les opérations exigeantes.

Principes fondamentaux de la régulation de pression

La régulation de pression consiste fondamentalement à équilibrer les forces afin de maintenir une pression de sortie souhaitée malgré les variations de la pression d’entrée ou de la demande de débit. En mécanique des fluides, cela s’inscrit dans le cadre de principes tels que l’équation de Bernoulli, où la pression et la vitesse interagissent, mais les régulateurs utilisent principalement une rétroaction mécanique.

Les concepts clés sont les suivants :

Droop : diminution de la pression de sortie à mesure que le débit augmente. Un droop élevé entraîne une instabilité.
Lock-Up : légère augmentation de la pression au-delà du point de consigne nécessaire pour fermer complètement la vanne.
Effet de la pression d’alimentation (SPE) : variation de la pression de sortie en fonction des variations de la pression d’entrée. Un SPE faible indique une meilleure isolation.
Les régulateurs à un étage présentent une baisse de pression et un SPE plus élevés, car l’élément de détection subit directement les fluctuations de l’entrée. Les modèles à deux étages minimisent ces effets grâce à une réduction de pression intermédiaire, permettant ainsi un contrôle plus précis.

Dans le cas de l’argon, qui se dilate de manière adiabatique lors de sa libération, les baisses de température peuvent affecter la pression (effet Joule-Thomson), ce qui accentue l’instabilité des régulateurs à un étage. La précision est quantifiée en termes de stabilité de l’ordre de ±1 %, ce qui est crucial pour le contrôle du débit dans les applications où même des variations minimes altèrent la qualité de la soudure ou la précision analytique.

Composants et mécanisme des régulateurs d’argon à un étage

Un régulateur d’argon haute pression à un étage est compact et comprend généralement :

Raccord d’entrée : raccord CGA-580 pour une fixation sûre à la bouteille.
Manomètre haute pression : mesure la pression d’entrée (échelle de 0 à 4 000 psi).
Ensemble de vanne : une vanne à clapet ou à pointeau avec un siège, commandée par un diaphragme.
Diaphragme : membrane flexible détectant la pression de sortie.
Ressort : fournit une force de référence, réglable à l’aide d’un bouton.
Manomètre basse pression : indique la pression de sortie (échelle de 0 à 100 psi ou similaire).
Orifice de sortie : pour le raccordement d’un tuyau ou d’un débitmètre.
Évent/soupape de sûreté : pour la sécurité en cas de surpression.

Fonctionnement : l’argon à haute pression entre et exerce une pression contre la vanne fermée. Le réglage du ressort comprime la membrane, ouvrant ainsi la vanne. Le gaz s'écoule vers la sortie, créant une pression qui s'oppose au ressort jusqu'à l'équilibre. Les variations de débit ou de pression d'entrée entraînent des réajustements, mais avec une chute notable : par exemple, la pression de sortie peut baisser de 5 à 10 psi en cas de débit élevé.

Avantages : Abordable (50 à 150 $), léger, adapté aux tâches de courte durée. Inconvénients : Sensible à l’épuisement de la bouteille, ce qui entraîne une dérive ou une chute de pression.

Composants et mécanisme des régulateurs d’argon haute pression à deux étages

Les détendeurs à deux étages s’appuient sur le principe des détendeurs à un seul étage, mais ajoutent un premier étage :

Premier étage : réduit la pression d’entrée à une pression intermédiaire d’environ 200 à 500 psi. Comprend sa propre vanne, sa propre membrane et un ressort fixe (non réglable).
Deuxième étage : réduit encore la pression jusqu’à la pression finale, avec un ressort réglable et des manomètres pour les deux étages.
Chambre d’interconnexion : relie les étages, isolant le deuxième étage des variations de l’entrée.
Manomètres supplémentaires : souvent au nombre de trois — haute, intermédiaire, basse.
Filtres et purificateurs : courants pour garantir la pureté de l’argon.

Mécanisme : l’argon entre dans le premier étage, où il est ramené à une pression intermédiaire grâce à une régulation fixe. Cette pression intermédiaire stable alimente le deuxième étage, qui effectue un réglage fin jusqu’à la valeur de consigne. Ce double processus découple la sortie de l’entrée, minimisant ainsi la variation de pression (SPE) à moins de 1 psi pour une variation de pression d’entrée de 100 psi, contre 5 à 10 psi dans un système à un seul étage.

Avantages : stabilité supérieure, réglages moins fréquents. Inconvénients : plus encombrant, plus coûteux (200 à 500 $), entretien plus complexe.

Analyse comparative : stabilité de la pression et précision du contrôle du débit

La stabilité de la pression désigne le maintien d’une pression de sortie constante en présence de perturbations. Les régulateurs à un seul étage présentent une SPE plus élevée ; lorsque la pression de la bouteille d’argon chute de 3 000 à 500 psi, la pression de sortie peut augmenter de 10 à 20 % en raison de la force réduite exercée sur le siège de la vanne. Les modèles à deux étages, en revanche, maintiennent la pression dans une fourchette de ±0,5 à 2 %, car le premier étage absorbe les variations, fournissant une pression intermédiaire quasi constante.

En matière de précision du contrôle du débit, la chute de pression est un facteur clé. Dans les régulateurs à un étage, un débit élevé (par exemple, 50 scfh pour le soudage) peut entraîner une chute de pression de 5 à 15 psi, ce qui se traduit par un protection gazeuse irrégulière et des défauts de soudure. Les régulateurs à deux étages présentent une chute de pression inférieure à 2 psi, ce qui permet un dosage précis à l’aide de débitmètres. Cette précision est vitale pour l’argon, où les débits typiques sont compris entre 10 et 30 cfh ; les variations peuvent entraîner une contamination par l’oxygène.

D’un point de vue quantitatif, un régulateur à un étage peut présenter une variation de débit de ±5 à 10 %, tandis qu’un régulateur à deux étages atteint une précision de ±1 à 2 %, selon les tests industriels. Dans le cas de l’argon haute pression, le système à deux étages réduit les pics de débit, ce qui permet d’économiser du gaz et d’améliorer le rendement.

Conditions d’utilisation dans lesquelles les régulateurs d’argon haute pression à deux étages sont plus avantageux

Les régulateurs à deux étages excellent dans les situations exigeant des performances constantes :

Soudage de précision (TIG/MIG) : Dans la fabrication aérospatiale ou automobile, un débit d’argon constant permet d’éviter la porosité. Un régulateur à un étage suffit pour les amateurs, mais les professionnels préfèrent le régulateur à deux étages pour les longues sessions au cours desquelles la pression de la bouteille diminue.
Applications de laboratoire et d’analyse : La chromatographie en phase gazeuse ou la spectrométrie de masse nécessitent des débits stables (0,1 à 10 ml/min). Les régulateurs à deux étages minimisent la dérive de la ligne de base, ce qui est essentiel pour obtenir des mesures précises.
Utilisation intensive ou prolongée : lorsque les bouteilles se vident au fil des heures ou des jours, les régulateurs à deux étages évitent les réajustements, contrairement aux régulateurs à un seul étage dont la pression diminue progressivement.
Conditions environnementales variables : les basses températures réduisent la pression de l’argon ; le système à deux étages compense mieux ce phénomène, ce qui est idéal pour les laboratoires en extérieur ou non chauffés.
Systèmes de haute pureté : dans le domaine des semi-conducteurs, le système à deux étages associé à des purificateurs préserve l’inertie, empêchant ainsi toute contamination due aux fluctuations de pression.
Secteurs médical et pharmaceutique : bien que l’argon soit moins courant, des gaz similaires tirent parti du système à deux étages pour l’étalonnage des ventilateurs ou les procédés stériles.

En revanche, le système à un seul étage convient aux tâches intermittentes et peu exigeantes en précision, telles que le soudage de base ou le gonflage de ballons, où le coût et la portabilité priment.

Étude de cas : lors du soudage TIG de l’aluminium, le système à deux étages garantit un débit constant de 15 à 20 cfh, réduisant ainsi les défauts de 20 à 30 % par rapport à la variabilité du système à un seul étage.

Maintenance, sécurité et bonnes pratiques

Les deux types nécessitent des inspections annuelles : vérifier les manomètres, tester l’étanchéité à l’aide d’une solution savonneuse, remplacer les membranes tous les 5 ans. Le système à deux étages nécessite un nettoyage intermédiaire de la chambre pour éviter les obstructions.

Sécurité : utiliser des régulateurs homologués pour l’argon afin d’éviter toute incompatibilité avec les matériaux. Aérer les zones de travail pour prévenir tout risque d’asphyxie. La stabilité des régulateurs à deux étages réduit les risques de surpression, mais veillez toujours à bien sécuriser les bouteilles.

Respectez les directives de la CGA ; ne les interchangez jamais avec d’autres gaz.

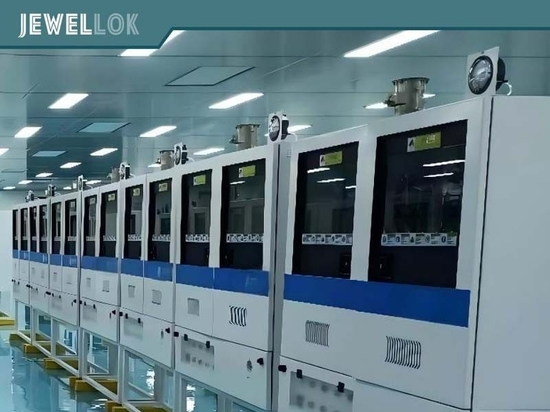

Vanne de gaz haute pureté pour distributeur de gaz naturel dans les systèmes GNC et GNL
Vanne de gaz haute pureté pour distributeur de gaz naturel dans les systèmes GNC et GNL

Conclusion

Les régulateurs d’argon haute pression à deux étages surpassent les modèles à un seul étage en termes de stabilité de pression — en maintenant des tolérances serrées face aux variations d’entrée — et de précision du contrôle du débit, avec une chute de pression minimale pour un débit constant. Cela les rend indispensables dans le soudage de précision, les laboratoires d’analyse, les opérations de longue durée et les environnements variables, où la fiabilité l’emporte sur le surcoût et la complexité. Dans des conditions occasionnelles ou stables, un régulateur à un étage suffit, mais à mesure que les exigences augmentent, le modèle à deux étages garantit des performances et une sécurité optimales. Choisir le bon régulateur permet non seulement d’améliorer l’efficacité, mais aussi de protéger les processus qui reposent sur les propriétés inertes de l’argon. À l’ère des technologies en constante évolution, la compréhension de ces différences permet aux utilisateurs d’exploiter efficacement les systèmes de gaz.

Pour en savoir plus sur les différences entre les régulateurs d’argon haute pression à deux étages et les modèles à un seul étage en termes de stabilité de la pression et de précision du contrôle du débit, rendez-vous sur le site de Jewellok à l’adresse https://www.jewellok.com/.
