Comment fonctionne le mécanisme interne de décompression d'un régulateur d'argon à haute pression pour prévenir les risques liés à la surpression ?

{{{sourceTextContent.subTitle}}}

Comment fonctionne le mécanisme interne de décompression d'un régulateur d'argon à haute pression pour prévenir les risques liés à la surpression ?

{{{sourceTextContent.description}}}

Les régulateurs d’argon haute pression sont des dispositifs indispensables dans des secteurs allant du soudage et de la fabrication métallique à la production de semi-conducteurs et aux laboratoires d’analyse. L’argon, un gaz noble inerte, est stocké dans des bouteilles à des pressions dépassant souvent 3 000 livres par pouce carré manométrique (psig), et les régulateurs réduisent cette pression à des niveaux utilisables tout en garantissant la stabilité et la sécurité. Les risques liés à la surpression — tels que la rupture d’une bouteille, l’endommagement des équipements, voire des explosions — représentent des dangers importants s’ils ne sont pas correctement gérés. Le mécanisme interne de décompression joue un rôle central dans l’atténuation de ces dangers en évacuant automatiquement l’excès de pression, garantissant ainsi que le système reste dans des limites de sécurité.

Cet article examine en détail le fonctionnement du mécanisme interne de décharge de pression dans les régulateurs d’argon à haute pression, en expliquant son fonctionnement et ses capacités de prévention des risques. Il explore également les considérations de conception essentielles qui renforcent la fiabilité lors d’un fonctionnement à long terme dans des conditions exigeantes. En nous appuyant sur les principes techniques et les normes industrielles, nous mettons en évidence la manière dont ces caractéristiques protègent les procédés impliquant l’argon, où la précision et la pureté sont primordiales. La compréhension de ces aspects est cruciale pour les ingénieurs, les techniciens et les professionnels de la sécurité afin de sélectionner et d’entretenir des régulateurs qui minimisent les temps d’arrêt et les risques.

Les régulateurs haute pression pour l’argon gèrent généralement des pressions d’entrée allant jusqu’à 6 000-10 000 psig, avec des pressions de sortie comprises entre 0 et 500 psig, voire supérieures sur certains modèles spécialisés. Ils intègrent des composants tels que des membranes, des clapets à siège et des ressorts pour contrôler le débit, mais le mécanisme de décharge ajoute un niveau de protection supplémentaire contre les défaillances telles que les fuites au niveau du siège ou la dilatation thermique. Dans le cas de l’argon, un gaz asphyxiant à forte concentration, une décharge fiable prévient non seulement les incidents liés à la pression, mais aussi les rejets potentiels de gaz dans des espaces confinés.

Comprendre les régulateurs de gaz argon haute pression

Avant d’examiner le mécanisme de décharge, il est essentiel de bien comprendre le fonctionnement de base du régulateur. Un régulateur de pression réduit une pression d’entrée élevée (P1) à une pression de sortie stable (P2) à l’aide de trois éléments clés : le mécanisme de charge (par exemple, un ressort ou un dôme), l’élément de détection (par exemple, une membrane ou un piston) et l’élément de commande (par exemple, un clapet à siège).

Dans un régulateur monostage classique, le gaz pénètre dans la chambre haute pression, et le ressort de charge comprime la membrane, ouvrant ainsi la soupape pour permettre l’écoulement vers la chambre basse pression. La membrane détecte la pression P2 et s’oppose à la force du ressort pour maintenir l’équilibre.

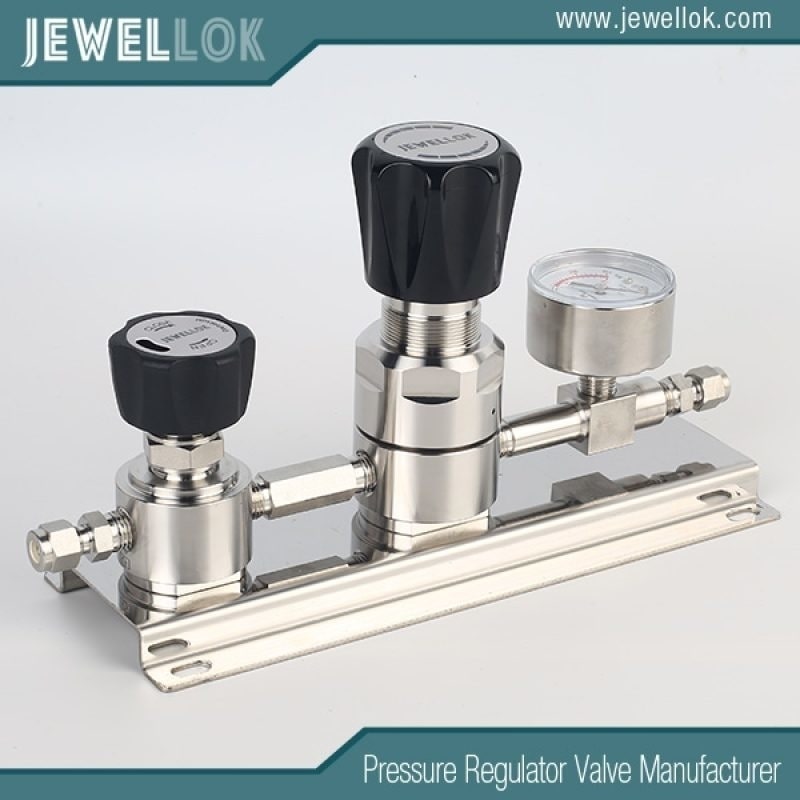

Pour les applications à l’argon haute pression, les régulateurs utilisent souvent des corps en acier inoxydable ou en laiton avec des raccords CGA 580, garantissant compatibilité et pureté. Les modèles à deux étages, courants pour les besoins de précision, réduisent la pression en deux étapes : le premier étage à un niveau intermédiaire, et le second à la pression de sortie finale. Cela minimise des effets tels que la dégradation de la caractéristique d’entrée, où P2 augmente à mesure que la pression de la bouteille diminue.

Une surpression peut survenir en cas de défaillance du régulateur (par exemple, une vanne bloquée), de pics de pression à l’entrée ou d’absence de débit entraînant une accumulation de chaleur. Sans dispositif de décharge, les pressions pourraient dépasser la pression d’épreuve du régulateur (150 % de la pression nominale) ou la pression d’éclatement (400 % de la pression nominale), entraînant une défaillance catastrophique. Le mécanisme interne de décharge résout ce problème en intégrant des capacités de purge directement dans le régulateur.

Fonctionnement du mécanisme interne de décharge de pression

Le mécanisme interne de décharge de pression des régulateurs d’argon haute pression est conçu pour détecter et réduire automatiquement toute pression excessive en aval, prévenant ainsi les risques sans nécessiter de dispositifs externes. Contrairement aux soupapes de décharge de pression (PRV) autonomes, qui évacuent la pression vers l’atmosphère dès qu’un seuil est dépassé, les mécanismes internes sont intégrés au régulateur pour offrir une protection compacte et intégrée.

Fonctionnement de base
Dans de nombreux régulateurs, le mécanisme de décharge fonctionne selon des principes d’auto-purge ou de purge captée. Dans une configuration à purge automatique, lorsque la pression en aval (P2) dépasse la valeur de consigne — en raison d’un fluage (augmentation lente de la pression due à une fuite au niveau du siège) ou d’un blocage (augmentation de la pression à débit nul) —, la membrane se courbe vers le haut, ouvrant ainsi une vanne secondaire ou un orifice dans le chapeau. Cela permet d’évacuer l’excès de gaz par l’orifice de purge du régulateur, réduisant ainsi P2 jusqu’à ce que l’équilibre soit rétabli. Pour l’argon, cette purge est sans danger car ce gaz est inerte, mais dans les systèmes en cul-de-sac (sans débit en aval), elle empêche toute accumulation susceptible d’endommager les manomètres ou les conduites.

La purge captée renforce la sécurité en acheminant le gaz purgé vers un emplacement sûr via un orifice séparé, ce qui est idéal pour les environnements intérieurs ou dangereux. Elle se caractérise par un chapeau orientable (pivotant à 360 degrés) et souvent par une membrane reliée, où la tige de la vanne est reliée mécaniquement à la membrane. Si la pression P2 augmente, la membrane resserre la tige contre le siège, comprimant ainsi les contaminants et assurant une fermeture hermétique tout en évacuant l’excès de gaz. Cela minimise les fuites et protège la membrane contre la rupture.

Les soupapes de décharge internes (IRV) constituent un autre type courant, intégré au corps du régulateur. Elles s’ouvrent lorsque P2 dépasse le point de consigne du régulateur majoré de la pression de verrouillage, permettant ainsi au gaz de s’échapper par l’orifice de décharge. La décharge commence en fonction de la course du ressort de décharge, sa capacité dépendant de la pression d’entrée, de la taille de l’orifice et des dimensions de l’orifice de décharge. Par exemple, dans un régulateur réglé à 50 psig, la soupape de décharge interne peut s’activer à 60 psig, évacuant le gaz jusqu’à ce que la pression redescende.

Dans les régulateurs à deux étages, la décharge peut se produire entre les étages. Si la vanne du premier étage présente une fuite, la pression intermédiaire augmente et les soupapes de sécurité se déclenchent pour éviter toute surcharge et une explosion potentielle. Ceci est crucial pour l’argon à haute pression, où les bouteilles peuvent atteindre 6 000 psig.

Équilibre des forces et activation
Le mécanisme repose sur l’équilibre des forces : la pression en aval agit sur la face inférieure de la membrane, s’opposant à la charge du ressort. Lorsque P2 dépasse le point de consigne, la force l’emporte sur le ressort, déformant la membrane pour ouvrir le circuit de décharge. La vanne s’ouvre de manière proportionnelle, avec des pressions d’ouverture et de refermeture comprises dans une tolérance de ±2 % par rapport à la valeur de consigne, pour garantir la précision. Contrairement aux soupapes de décharge à ouverture brusque (PRV de type « pop ») qui s’ouvrent complètement, les mécanismes internes régulent le débit pour un décharge contrôlée, évitant ainsi toute instabilité.

Pour les régulateurs d’argon, un test d’étanchéité à l’hélium garantit de faibles taux de fuite (par exemple, < 1 × 10⁻⁹ atm cc/sec He), empêchant ainsi toute purge involontaire. Le processus est automatique et à réinitialisation automatique, ne nécessitant aucune intervention manuelle sauf en cas de problèmes sous-jacents persistants, tels que la contamination.

Prévention des risques de surpression

Le mécanisme interne de décharge de pression combat directement les risques de surpression en préservant l’intégrité du système et en protégeant le personnel et les équipements. La surpression dans les systèmes à argon peut résulter de dysfonctionnements du régulateur, tels qu’une soupape à clapet défectueuse laissant passer la totalité de la pression d’entrée en aval, ou de facteurs externes comme des hausses de température provoquant l’expansion du gaz dans les systèmes fermés.

Scénarios d’atténuation des risques
En cas de défaillance entraînant une ouverture totale, lorsque l’élément de commande reste bloqué en position ouverte, le mécanisme de décharge évacue un volume de gaz équivalent au débit maximal du régulateur à haute pression d’entrée, limitant ainsi l’accumulation à des niveaux sûrs (par exemple, < 10 psig au-dessus du point de consigne). Pour les bouteilles d’argon à 3 000 psig, cela empêche les conduites en aval de dépasser leur pression maximale d’exploitation (MAOP), évitant ainsi les éclatements.

La dilatation thermique en l’absence de débit (par exemple, en cas de vannes bloquées) peut augmenter la pression de 0,8 pouce d’eau par °F, mais le mécanisme de décharge s’active pour évacuer progressivement le gaz, empêchant ainsi la pression de grimper jusqu’à des niveaux dangereux. Dans les laboratoires utilisant l’argon pour la chromatographie, cela garantit une pression constante sans risque d’endommagement des instruments.

Ce mécanisme permet également de pallier les effets liés à la baisse de pression d’entrée : lorsque la pression de la bouteille diminue, les régulateurs à un étage peuvent augmenter la pression P2, mais la soupape de décharge évacue tout excès, garantissant ainsi la sécurité. Dans les configurations à deux étages, la soupape de décharge inter-étages empêche les défaillances du premier étage de surcharger le second.

Parmi ses avantages, on peut citer une grande fiabilité (moins sujet au colmatage), une alarme automatique par purge (indiquant les problèmes) et un bon rapport coût-efficacité par rapport aux soupapes de sûreté externes. Cependant, dans les zones densément peuplées, la purge captée réduit le bruit et les risques liés au rejet de gaz. Dans l’ensemble, ce système permet de maintenir les installations en service en cas de défaillance, contrairement aux dispositifs à fermeture brusque qui coupent l’alimentation.

Dans les applications spécifiques à l’argon, comme le soudage, la décharge empêche l’instabilité de l’arc due aux pics de pression, tandis que dans le secteur des semi-conducteurs, elle préserve la pureté en minimisant les rejets incontrôlés.

Considérations de conception pour garantir la fiabilité en fonctionnement à haute pression à long terme

Garantir la fiabilité du mécanisme de décharge en fonctionnement à long terme nécessite une conception minutieuse, axée sur les matériaux, la stabilité et la maintenance. Un régulateur d’argon à haute pression doit résister à des cycles de fluctuations de pression, à d’éventuels contaminants et aux contraintes environnementales pendant des années.

Matériaux et construction
Le choix des matériaux est crucial : les membranes et les corps en acier inoxydable (par exemple, 316L) résistent à la corrosion et au dégazage, ce qui est essentiel pour répondre aux exigences de haute pureté de l’argon (≥ 99,995 %). Les joints métal sur métal garantissent une étanchéité parfaite, surpassant les élastomères qui se dégradent. La construction monobloc réduit le volume interne, minimisant ainsi l’espace mort et l’adsorption d’humidité lors des changements de bouteille. Pour les hautes pressions (jusqu’à 10 000 psig), les conceptions à détection par piston, dotées de joints toriques et de bagues d’appui, absorbent les forces, tandis que les membranes fixées renforcent l’étanchéité en comprimant les débris. Des revêtements tels que le Siltride ou le Silcolloy améliorent la résistance à la corrosion, prolongeant ainsi la durée de vie dans des environnements difficiles. Les tests d’étanchéité à l’hélium certifient l’intégrité du système, avec des taux inférieurs à 1×10⁻⁹ atm cc/sec garantissant l’absence de fuites à long terme.

Échelonnement et indicateurs de performance
Les régulateurs à deux étages offrent une fiabilité supérieure en réduisant les effets de décroissance à l’entrée (par exemple, une augmentation de 0,1 psig pour une chute de 100 psig) par rapport aux modèles à un seul étage (7 psig/100 psig). Cette stabilité empêche l’activation fréquente de la soupape de décharge, prolongeant ainsi la durée de vie des composants. Les vannes principales équilibrées minimisent la charge sur le siège à haute pression, ce qui permet d’utiliser des orifices plus larges sans usure excessive. Les indicateurs clés comprennent la chute de pression (baisse de pression en sortie en fonction du débit, minimisée par des chapeaux à faible chute), le blocage (hausse à débit nul, < 2 % du point de consigne) et la répétabilité (retour constant au point de consigne). La surpression par venturi compense la chute de pression à haut débit, améliorant ainsi les performances à long terme.

Stabilité et résistance aux vibrations
Les conceptions doivent éviter la résonance : harmonique (sifflement non destructeur dû à la vibration de la membrane lorsque P1 est élevé et P2 faible) ou hydraulique (vibrations destructrices dues à une mauvaise lubrification). L’amortissement équilibre la vitesse de réponse et la stabilité, empêchant ainsi les oscillations de chasse. Les régulateurs pilotés offrent une grande précision mais une réponse plus lente ; ceux à ressort offrent une réponse rapide pour les charges dynamiques.

Entretien et facteurs environnementaux
Un plan d’entretien est essentiel : contrôles quotidiens des fuites, inspections mensuelles, nettoyage trimestriel, remplacement annuel des joints avec des pièces d’origine. Le dimensionnement tient compte du débit maximal, des pressions d’entrée et de sortie, de la température (de -40 °F à 165 °F) et de la compatibilité avec les fluides. Pour une utilisation à long terme, les filtres empêchent le colmatage et les tronçons de tuyauterie droits (≥ 6 diamètres) garantissent la stabilité.

Les modèles chauffés empêchent le refroidissement de Joule-Thomson dans l’argon à haut débit, évitant ainsi la condensation. Dans les environnements soumis à de fortes vibrations, comme l’aérospatiale, des matériaux robustes et des vannes équilibrées garantissent la fiabilité.

Conclusion

Le mécanisme interne de décompression des régulateurs d’argon haute pression — par purge, membranes reliées et IRV — prévient efficacement les risques de surpression en évacuant automatiquement l’excès de pression, ce qui protège contre les ruptures et les fuites. Des choix de conception tels que la fabrication en acier inoxydable, la double étage et des essais rigoureux garantissent la fiabilité sur le long terme, minimisant ainsi l’usure et l’instabilité. À mesure que les industries exigent une précision accrue, les progrès en matière de matériaux et de surveillance intelligente amélioreront encore ces systèmes. Un choix et un entretien appropriés sont essentiels pour tirer pleinement parti de ces fonctionnalités, garantissant ainsi une manipulation sûre et efficace de l’argon.
