Collecteurs de gaz de triméthylaluminium (TMA) de haute pureté pour systèmes ALD et CVD

{{{sourceTextContent.subTitle}}}

Collecteurs de gaz de triméthylaluminium (TMA) de haute pureté pour systèmes ALD et CVD

{{{sourceTextContent.description}}}

La recherche incessante de dispositifs semi-conducteurs et de films minces fonctionnels toujours plus petits, plus rapides et plus efficaces a fait de le dépôt par couche atomique (ALD) et du dépôt chimique en phase vapeur (CVD) des techniques de fabrication incontournables. Au cœur de nombreux procédés de dépôt de diélectriques à haute constante diélectrique (κ) (par exemple, l’Al₂O₃), de barrières de diffusion et de semi-conducteurs à base de nitrures de groupe III se trouve le précurseur organométallique qu’est le triméthylaluminium (TMA). Cependant, la nature hautement réactive, pyrophorique et sensible à l’humidité du TMA pose des défis considérables pour son acheminement sûr et précis. Le collecteur de gaz — réseau de vannes, de tuyaux, de régulateurs et de capteurs qui achemine le TMA de sa source vers la chambre de réaction — n’est pas un simple ensemble de tuyauteries ; il s’agit d’un sous-système critique dont la conception détermine la qualité du film, la reproductibilité du procédé et la sécurité opérationnelle. Cet article explore les principes d’ingénierie, les considérations relatives aux matériaux et les philosophies de conception indispensables à la fabrication de collecteurs de gaz TMA de haute pureté répondant aux exigences rigoureuses des systèmes ALD et CVD modernes.

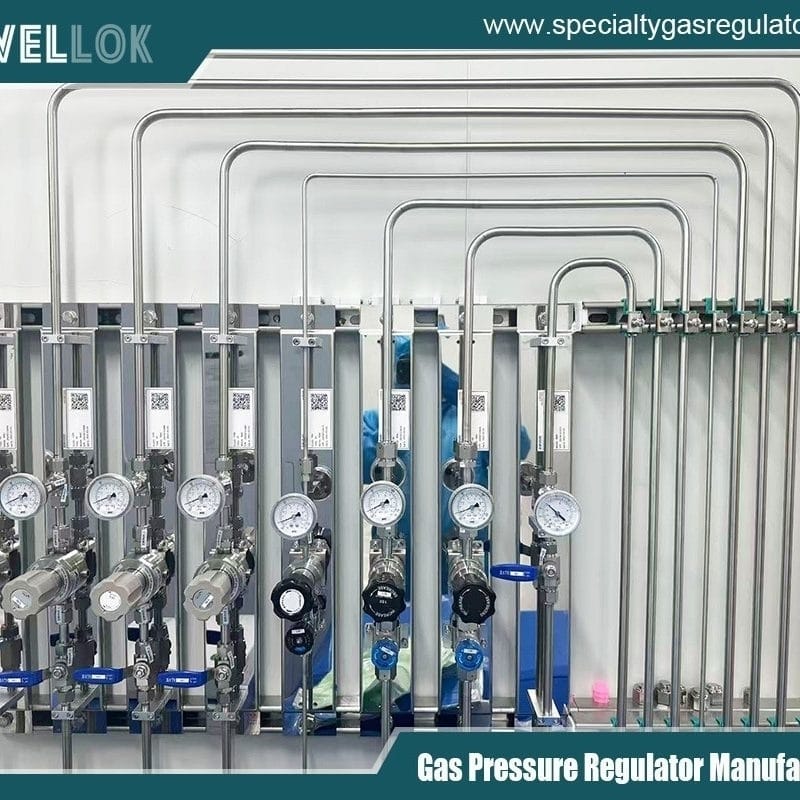

Fabricant de boîtiers de collecteurs de vannes VMB en Chine
Fabricant de boîtiers de collecteurs de vannes VMB en Chine
1. Le rôle central de l’injection des précurseurs

Dans les procédés ALD et CVD, la qualité du film déposé est intrinsèquement liée à l’introduction contrôlée des gaz précurseurs. L’ALD, qui repose sur des réactions de surface auto-limitantes, nécessite un dosage exceptionnellement précis et séquentiel des précurseurs. Le CVD, bien qu’il fonctionne souvent en régime de flux continu, exige un apport de vapeur stable, constant et exempt de contamination. Le TMA (Al(CH₃)₃), un liquide à température ambiante présentant une pression de vapeur élevée (~11 Torr à 20 °C), est un précurseur incontournable pour les films contenant de l’aluminium. Sa forte réactivité le rend idéal pour les procédés à basse température, mais nécessite également un système d’alimentation capable de gérer sa propension à réagir avec l’oxygène, l’eau, voire avec lui-même (en formant des oligomères) en cas de mauvaise gestion.

Un collecteur mal conçu introduit des sources de contamination, de génération de particules, d’instabilité de pression ou de conditions dangereuses. Les impuretés telles que l’oxygène ou l’eau entraînent la formation d’inclusions oxydées dans le film, ce qui dégrade ses propriétés électriques. Les contaminants résiduels ou les « effets de mémoire » issus des impulsions précédentes limitent la flexibilité et la pureté du procédé. Par conséquent, le collecteur de gaz TMA doit être conçu pour atteindre trois objectifs primordiaux : une pureté ultra-élevée, une distribution précise et une sécurité intrinsèque.

2. Principaux défis liés à la manipulation du TMA

La conception d’un système pour le TMA commence par la compréhension de sa relation antagoniste avec l’environnement :

Pyrophoricité : le TMA s’enflamme spontanément au contact de l’air. L’ensemble du collecteur doit être purgé et maintenu sous atmosphère inerte (généralement N₂ ou Ar).

Sensibilité à l’humidité et à l’oxygène : il réagit violemment avec l’H₂O et l’O₂, produisant des particules d’alumine, du méthane et de la chaleur. Ces particules peuvent obstruer les conduites, les vannes et les filtres, tandis que les réactions compromettent la stœchiométrie des précurseurs.

Formation d’adduits et oligomérisation : le TMA peut former des adduits acide-base de Lewis avec des éthers ou des amines et peut se dimériser/oligomériser, en particulier s’il est chauffé de manière excessive ou si des traces d’impuretés catalysent les réactions, ce qui modifie sa pression de vapeur et sa cinétique de distribution.

Caractère « collant » : le TMA et ses produits de décomposition ont tendance à s’adsorber sur les surfaces, ce qui entraîne des effets de mémoire et des temps de pompage prolongés.

3. Philosophie de conception du collecteur : une approche systémique

Un collecteur de gaz TMA haute performance repose sur une philosophie holistique intégrant la science des matériaux, la dynamique des fluides et l’ingénierie de contrôle.

3.1. Choix des matériaux : le fondement de la pureté

Acier inoxydable 316L/316L VIM-VAR : le matériau standard. Le 316L offre une bonne résistance à la corrosion. Il est essentiel qu’il soit issu d’une fusion par induction sous vide et d’une refusion à l’arc sous vide (VIM-VAR) afin de réduire les impuretés et le dégazage. Les surfaces intérieures électropolies (EP) minimisent la surface exposée, réduisent les sites d’adsorption et améliorent l’élimination des particules.

Alliages haute performance : Pour une pureté optimale, les alliages de nickel tels que l’Hastelloy C-22 offrent une résistance supérieure aux chlorures et aux sous-produits acides, bien qu’à un coût plus élevé.

Joints d’étanchéité : Les joints métalliques (raccords ConFlat® avec joints en cuivre ou en nickel) sont obligatoires pour tous les raccordements permanents ou semi-permanents. Pour les joints démontables, les perfluoroélastomères (par exemple, Kalrez®, Chemraz®) sont préférés aux fluoropolymères standard en raison de leur perméabilité extrêmement faible et de leur excellente résistance chimique aux composés organométalliques. Leur utilisation doit être réduite au minimum et limitée, dans la mesure du possible, aux zones chauffées non critiques.

Passivation : Tous les composants en contact avec le fluide doivent subir un processus de passivation rigoureux (généralement un traitement à l’acide nitrique) afin de former une couche d’oxyde de chrome stable et inerte sur l’acier inoxydable, empêchant ainsi les réactions catalytiques et la corrosion.

3.2. Composants clés et leurs fonctions

Réservoir de précurseur (bubbler/cartouche) : il s’agit souvent d’un récipient en acier inoxydable chauffé. Il nécessite un tube plongeur pour le barbotage du gaz vecteur et une conduite séparée de prélèvement de vapeur. Le contrôle de la température (±0,1 °C) est essentiel pour garantir une pression de vapeur stable.

Vannes d’isolement : les vannes à membrane constituent la référence absolue. Leur conception isole l’actionneur du gaz de procédé, offre un passage direct lorsque la vanne est ouverte et assure une étanchéité fiable et exempte de particules. L’actionnement pneumatique permet l’intégration avec l’automate programmable (PLC) du système.

Contrôle du débit : pour le CVD, on utilise des régulateurs de débit massique (MFC) dotés d’une métallurgie et de traitements de surface compatibles avec le TMA. Pour l’ALD, le dosage précis est souvent obtenu non pas par un MFC, mais par un dosage basé sur la pression. Cela implique l’utilisation d’une vanne à commutation rapide pour remplir un « volume d’injection » ou une « ligne de dosage » jusqu’à une pression définie, puis d’injecter ce volume discret dans la chambre. Cela nécessite des vannes à réponse extrêmement rapide et des transducteurs de pression précis (manomètres à capacité).

Régulation de pression et transducteurs : la pression en amont du barboteur est contrôlée par un régulateur de pression de haute pureté à étanchéité métallique. La pression de processus est surveillée par des manomètres à capacité de type Baratron® chauffés afin d’empêcher la condensation du TMA.

Filtres : Des filtres en métal fritté en ligne (par exemple, 0,1 µm), placés en amont des composants critiques (MFC, vannes) et en amont de l’entrée de la chambre, capturent les particules générées par les réactions ou en amont.

Conduites de purge et de purge : Un réseau de purge dédié à plusieurs raccords est indispensable. La conduite de purge doit être raccordée à un système d’évacuation dédié et épuré ou à un système de combustion/dépollution afin de traiter le gaz pyrophorique. Les vannes de purge doivent être à fermeture de sécurité.

Chauffage : L’ensemble du collecteur, de la sortie du barboteur à l’entrée de la chambre, doit être chauffé par traçage et isolé à une température supérieure au point de condensation du TMA (généralement 30 à 50 °C au-dessus de la température du barboteur). Il s’agit d’une exigence impérative pour empêcher la formation de gouttelettes liquides, les pics de pression et un débit irrégulier.

3.3. Intégration et configuration

Réduction des volumes morts : La conception doit éliminer sans compromis les branches mortes, les raccords en T inutilisés et les grands volumes dans lesquels le TMA peut stagner, se décomposer ou provoquer des effets de mémoire. Les voies d’écoulement doivent être directes et rationalisées.

Stratégie de purge : une purge robuste en plusieurs étapes est essentielle. Elle comprend une purge de la ligne de processus principale, une « purge croisée » distincte pour le volume de dose dans les configurations ALD, et une purge du réservoir. Les cycles de purge doivent être conçus pour déplacer efficacement le TMA, et non pas simplement le diluer.

Verrouillages de sécurité : L’automate programmable (PLC) doit être configuré avec des verrouillages de sécurité : surveillance de la pression au niveau du barboteur, surveillance de la température sur toutes les zones chauffées, détection des fuites (souvent via des tests de montée en pression) et surveillance des gaz toxiques/combustibles dans les évacuations et l’enceinte. Toute défaillance doit déclencher un arrêt automatique, l’isolation de la source de TMA et le lancement d’une purge de sécurité.

4. Considérations avancées pour les systèmes de pointe

Optimisation des impulsions spécifique à l’ALD : pour l’ALD à haute vitesse (spatiale ou temporelle), la conception du collecteur est axée sur une commutation ultra-rapide. Cela implique l’utilisation de vannes piézoélectriques ou pneumatiques à grande vitesse, situées aussi près que possible de la chambre, avec un volume réduit au minimum entre la vanne et le substrat. L’utilisation de deux (ou plusieurs) lignes de dosage permet à l’une d’être en cours de remplissage tandis que l’autre effectue l’injection, ce qui augmente la fréquence des impulsions.

Prélèvement de vapeur vs barbotage : bien que le barbotage avec un gaz vecteur soit courant, le prélèvement direct de vapeur (où le gaz vecteur contourne le liquide et se sature de vapeur dans l’espace de tête) peut s’avérer avantageux pour les précurseurs à très haute pression de vapeur comme le TMA, offrant un prélèvement de vapeur plus stable et plus rapide sans pulvérisation du liquide.

Surveillance et diagnostics in situ : l’intégration d’analyseurs de gaz résiduels (RGA) à l’entrée ou à la sortie de la chambre permet de surveiller la forme d’impulsion du TMA, de détecter les produits de décomposition et de vérifier la pureté. Les analyseurs de gaz à laser peuvent fournir des données de concentration spécifiques à chaque espèce en temps réel pour le contrôle par rétroaction.

Conception modulaire et facilitant l’entretien : Les collecteurs doivent être conçus sous forme de « barrettes » ou de panneaux modulaires pouvant être facilement isolés, retirés pour entretien ou remplacement, et soumis à un recuit indépendamment. Cela minimise les temps d’arrêt du système.

5. Intégration des protocoles de sécurité

Le collecteur constitue la première ligne de défense en matière de sécurité TMA. Sa conception doit s’intégrer à des protocoles opérationnels stricts :

Contrôle d’étanchéité : contrôle d’étanchéité à l’hélium obligatoire après l’installation ou toute intervention de maintenance.

Cycles de purge appropriés : mise en place et validation de cycles de purge complets avant toute ouverture d’une section à l’atmosphère.

Traitement des effluents : s’assurer que la conduite d’évacuation est raccordée à un épurateur humide ou à une unité de traitement thermique fonctionnant correctement et conçue pour les composés organométalliques.

Équipement de protection individuelle (EPI) : utilisation de visières de protection, de blouses de laboratoire ignifugées et de gants en caoutchouc butyle lors de la manipulation de récipients ou du raccordement de conduites.

Régulateur de pression pour bouteille de CO₂
Régulateur de pression pour bouteille de CO₂
6. Conclusion

Le collecteur de gaz TMA de haute pureté est un chef-d’œuvre de génie chimique de précision. Il transforme un liquide dangereux et réactif en un flux de réactif parfaitement contrôlé. À mesure que la taille des nœuds des semi-conducteurs passe sous la barre des 3 nm et que de nouvelles applications voient le jour dans des domaines tels que l’électronique flexible, le photovoltaïque (par exemple, les couches de passivation) et l’informatique quantique, les exigences en matière d’uniformité des films, de conformité et de qualité des interfaces deviennent de plus en plus extrêmes. L’évolution de la technologie des collecteurs — vers une commutation encore plus rapide, une intégration accrue avec des diagnostics en temps réel et une maintenance prédictive plus intelligente grâce à des algorithmes d’apprentissage automatique — continuera d’être un facteur clé. Investir dans un système d’alimentation en TMA de haute pureté, conçu avec minutie, n’est pas un coût accessoire ; il s’agit d’un investissement fondamental dans la capacité des procédés, le rendement et la sécurité, qui soutient directement les progrès de la technologie des couches minces. Le collecteur, souvent dissimulé à l’intérieur de l’armoire de l’équipement, est véritablement le lieu où la chimie du futur est d’abord contenue et orchestrée avec précision.
