Régulateurs de gaz PH3 pour les systèmes d'alimentation en gaz de qualité électronique : conception, défis et impératifs de sécurité

{{{sourceTextContent.subTitle}}}

Régulateurs de gaz PH3 pour les systèmes d'alimentation en gaz de qualité électronique : conception, défis et impératifs de sécurité

{{{sourceTextContent.description}}}

La course effrénée vers des dispositifs à semi-conducteurs plus petits, plus puissants et plus efficaces exige une pureté et une précision sans précédent dans les procédés de fabrication. La phosphine (PH₃), un gaz précurseur hautement toxique, pyrophorique et essentiel, est au cœur de nombreux procédés avancés de dopage, de croissance épitaxiale et de dépôt de couches minces. Son acheminement sûr, stable et sans contamination depuis la source de gaz jusqu’à la chambre de traitement est primordial, une tâche principalement assurée par le régulateur de gaz. Cet article technique explore la conception spécialisée, les défis opérationnels, la science des matériaux et les protocoles de sécurité rigoureux inhérents aux régulateurs de gaz PH₃ utilisés dans les systèmes d’alimentation en gaz de qualité électronique. Nous examinons comment ces composants sont conçus pour maintenir une pureté ultra-élevée (UHP), garantir un contrôle constant de la pression et atténuer les risques extrêmes associés au PH₃, contribuant ainsi à l’intégrité de la fabrication des semi-conducteurs.

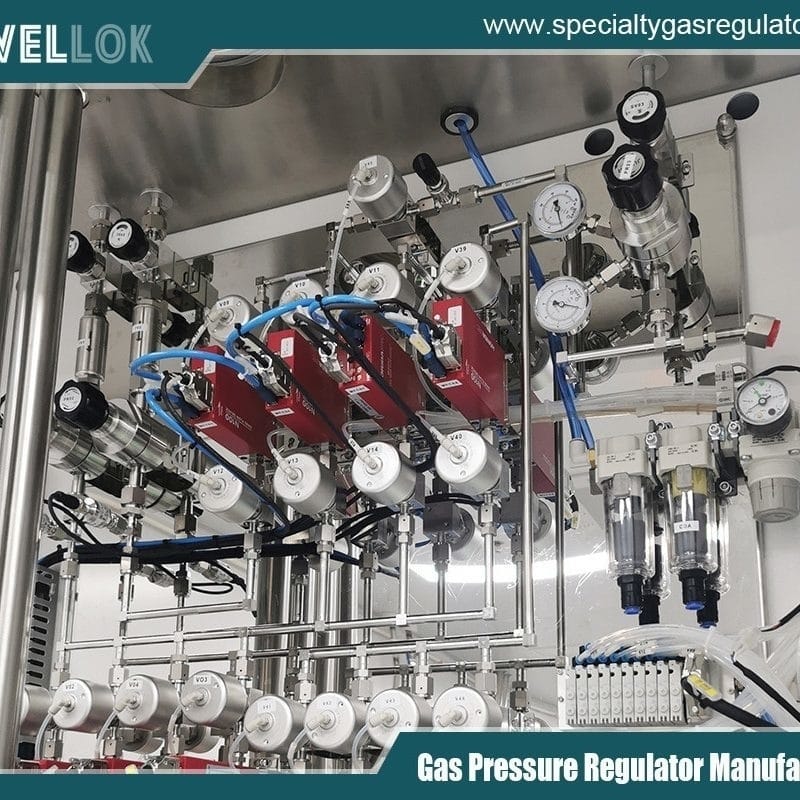

Fabricants de collecteurs de commutation pour bouteilles de gaz
Fabricants de collecteurs de commutation pour bouteilles de gaz
Le rôle essentiel du PH₃ dans la fabrication des semi-conducteurs
La fabrication moderne de semi-conducteurs repose sur une gamme de gaz spécialisés permettant de modifier les propriétés électriques et structurelles des plaquettes de silicium. Le PH₃, en tant que source de phosphore, est indispensable au dopage de type n, à la formation de zones cruciales dans les transistors, ainsi qu’au dépôt de films de silicium dopés au phosphore (par exemple, poly-Si, SiP) par dépôt chimique en phase vapeur (CVD) ou par dépôt par couche atomique (ALD). Ces applications exigent que le gaz soit fourni à des pressions et des débits spécifiques et hautement contrôlés, souvent en mode pulsé ou en régime permanent précis.
Tout écart — qu’il s’agisse d’une fluctuation de pression, de la génération de particules ou d’une contamination métallique — peut entraîner des variations de la concentration en dopant, une non-uniformité du film ou une défaillance du dispositif, ce qui a un impact direct sur le rendement et les performances. Le régulateur de gaz, placé entre la bouteille haute pression ou la source en vrac et la conduite d’alimentation, constitue le premier et le plus critique des points de contrôle. Pour un gaz aussi dangereux et sensible que la phosphine, ce régulateur n’est pas un composant standard, mais un chef-d’œuvre d’ingénierie de précision et de conception axée sur la sécurité.

Propriétés uniques du PH₃ et défis associés
La conception d’un régulateur pour le PH₃ commence par une compréhension approfondie de ses propriétés exigeantes :
Toxicité élevée : le PH₃ présente une limite d’exposition moyenne pondérée dans le temps (TWA) généralement inférieure à 0,1 ppm. Même des fuites infimes sont mortelles. Cela impose une étanchéité d’un ordre de grandeur plus stricte que pour les gaz inertes.
Pyrophoricité : la phosphine peut s’enflammer spontanément dans l’air à des concentrations supérieures à sa limite inférieure d’inflammabilité (~1,8 %). Cela nécessite des conceptions empêchant toute entrée d’air et éliminant les sources d’inflammation.
Réactivité et décomposition : le PH₃ peut se décomposer à des températures élevées ou au contact de certains matériaux, formant des dépôts de phosphore solide. Ceux-ci peuvent obstruer les orifices, les raccords et les vannes des régulateurs, entraînant des dysfonctionnements et générant des particules dangereuses.
Exigences de pureté ultra-élevée : Le PH₃ de qualité électronique présente des niveaux de pureté spécifiés en parties par milliard (ppb) voire en parties par trillion (ppt) pour les impuretés métalliques. Le régulateur ne doit ajouter aucun contaminant (ions métalliques, particules, humidité, hydrocarbures).
Corrosivité : Bien qu’il ne soit pas aussi fortement corrosif que le HF, ses produits de décomposition et ses interactions potentielles avec l’humidité nécessitent un choix minutieux des matériaux.

Philosophie de conception et caractéristiques clés des régulateurs de gaz PH₃
L’objectif principal de la conception est d’assurer un contrôle précis et stable de la pression de sortie tout en constituant une barrière absolue contre la contamination et les fuites. Les caractéristiques clés sont les suivantes :
3.1. Choix des matériaux et traitements de surface

Corps et composants internes : L’acier inoxydable 316L de haute qualité ou 316L VIM/VAR (fusion par induction sous vide / refusion à l’arc sous vide) est utilisé en standard en raison de son excellente résistance à la corrosion et de ses faibles propriétés de dégazage. Pour les applications les plus critiques, on utilise des alliages de nickel ou des aciers spécialement passivés.
Finition de surface : toutes les surfaces en contact avec le fluide sont soumises à un électropolissage intensif jusqu’à obtenir une finition miroir (par exemple, Ra < 10 µpouces). Cela minimise la surface exposée, réduisant ainsi les sites d’adsorption/désorption de l’humidité et des gaz, et empêche la génération de particules.
Membrane : Le cœur de l’élément de détection de pression est une membrane métallique soudée, généralement en acier inoxydable 316L ou en Hastelloy. Les membranes en élastomère sont strictement interdites en raison des risques de perméation, de dégazage et de décomposition.
Joints : Tous les joints statiques utilisent des joints métalliques (par exemple, ConFlat® avec des joints en cuivre ou en nickel) ou, si nécessaire, des joints toriques en perfluoroélastomère (FFKM) ultra-propres, compatibles avec le PH₃. L'étanchéité dynamique est réduite au minimum et, lorsque cela s'avère nécessaire, fait appel à des conceptions avancées à soufflet pour éliminer les fuites au niveau de la tige.
3.2. Contrôle de la contamination

Réduction des volumes morts : Les volumes internes sont conçus pour être extrêmement réduits afin de faciliter une purge rapide et de réduire la quantité de gaz susceptible de se décomposer ou de rester piégée.
Gestion des particules : les géométries internes sont optimisées pour éviter les zones de piégeage. Les composants sont assemblés dans des salles blanches de classe ISO 4 (classe 10) ou supérieure, et les régulateurs sont conditionnés sous azote propre et sec.
Orifices de purge et de purge : Des orifices de purge stratégiquement placés permettent une purge complète du corps et de la cavité du régulateur avant et après utilisation, empêchant ainsi tout contact entre l’air et le PH₃ et éliminant tout produit de décomposition. Les orifices de purge sont conçus pour une évacuation en toute sécurité vers un système d’épuration.
3.3. Contrôle et stabilité de la pression

Régulateurs à ressort ou à dôme : pour les applications de haute précision, les régulateurs à dôme (à piston) sont souvent préférés aux modèles à ressort. Un « gaz de dôme » propre et inerte (tel que le N₂ ou l’He) agit sur la membrane, assurant une pression de sortie plus stable, insensible à la chute de pression d’alimentation (« droop ») ou aux variations de la constante élastique du ressort. Cela permet d’isoler le mécanisme de régulation du gaz de procédé.
Caractéristiques de débit : Le régulateur est conçu pour fournir une capacité de débit (Cv) suffisante pour l’application tout en maintenant la stabilité à des débits très faibles, courants dans les procédés ALD et certains procédés CVD.

L’importance capitale des systèmes de sécurité
La sécurité n’est pas un simple ajout, mais un principe de conception intégré.
Étanchéité : Tous les régulateurs sont soumis à un test d’étanchéité à l’hélium à 100 %, avec une sensibilité de 1 × 10⁻⁹ atm·cc/s ou supérieure. Cela garantit qu’aucun PH₃ ne peut s’échapper dans l’environnement.
Vannes d’isolement intégrées : de nombreux régulateurs de PH₃ font partie d’un module de type « gas stick » comprenant une vanne d’arrêt manuelle ou pneumatique (SOV) en amont et une vanne d’arrêt en aval. Le régulateur lui-même peut être de conception « à chapeau fermé ». Cela permet d’isoler complètement le régulateur, garantissant ainsi un remplacement en toute sécurité.
Protection contre la surpression : un disque de rupture ou une soupape de sécurité dédiée est installé(e) du côté basse pression, avec évacuation vers un système d’épuration des gaz toxiques, afin de protéger contre la surpression due à des obstructions en aval ou à une défaillance du régulateur.
Compatibilité des matériaux : Tous les matériaux en contact avec le fluide sont rigoureusement testés pour vérifier leur compatibilité avec le PH₃ afin d’éviter toute décomposition catalytique ou corrosion.
Construction résistante au feu : Les composants sont conçus pour résister à une exposition au feu pendant une durée spécifiée afin d’éviter toute défaillance catastrophique en cas d’incendie dans l’installation.

Intégration du système et protocoles de manipulation
Le régulateur n’est qu’un maillon d’un système de distribution sécurisé. Une intégration adéquate est essentielle :
Armoires à gaz : les régulateurs de PH₃ sont logés dans des armoires à gaz renforcées et ventilées en continu, équipées de détecteurs de gaz toxiques (TGM) réglés pour déclencher une alarme à des fractions de la TWA. Les armoires disposent d’un système d’extinction automatique et sont interverrouillées avec les systèmes de purge.
Procédures de purge : Des procédures de purge strictes en plusieurs étapes, utilisant de l’azote sec et exempt d’oxygène, sont obligatoires avant toute mise à l’atmosphère d’une partie du système et avant l’introduction de PH₃.
Systèmes de traitement : Toutes les conduites d’évacuation et de ventilation provenant du régulateur et de l’armoire mènent directement à un épurateur de PH₃ dédié et à haute efficacité (utilisant généralement l’oxydation chimique ou la décomposition thermique) avant que tout effluent ne soit rejeté.
Procédures de remplacement : Les remplacements de bouteilles et de régulateurs sont effectués conformément à des autorisations de travail en toute sécurité (SWP) détaillées et écrites, faisant souvent appel à des méthodes de « double blocage et purge » ou de purge, le personnel portant un équipement de protection individuelle (EPI) approprié et une surveillance continue des gaz étant assurée.

Tendances et évolutions futures
À mesure que les nœuds de processus continuent de se miniaturiser et que de nouvelles architectures telles que la mémoire NAND 3D et les transistors « Gate-All-Around » (GAA) font leur apparition, les exigences en matière d’alimentation en gaz s’intensifient :
Pureté accrue : des régulateurs générant encore moins de particules et présentant un rejet d’impuretés métalliques encore plus faible sont nécessaires.
Stabilité améliorée pour l’ALD/ALE : des temps de réponse plus rapides et un contrôle de pression ultra-stable pour une distribution par impulsions inférieures à la seconde.
Surveillance intelligente : intégration de capteurs de pression, de température et même de particules avec communication numérique (Industrie 4.0) pour la maintenance prédictive, la surveillance en temps réel de l’état des équipements et la traçabilité.
Méthodes d’alimentation alternatives : L’industrie explore des alternatives plus sûres, à source solide ou à barboteur basse pression, aux bouteilles de PH₃ haute pression, ce qui nécessiterait des conceptions entièrement nouvelles de régulateurs et de vaporisateurs.
Régulateurs de pression de gaz en acier inoxydable 316L UHP
Régulateurs de pression de gaz en acier inoxydable 316L UHP
Conclusion
Le régulateur de gaz PH₃ intégré à un système de distribution de qualité électronique est un composant essentiel et sophistiqué, à la croisée de la précision extrême et du danger extrême. Sa conception témoigne d’une science des matériaux de pointe, d’un usinage de précision et d’un engagement fondamental en faveur de la sécurité. En garantissant une distribution stable, pure et contrôlée de ce précurseur indispensable mais dangereux, ces régulateurs spécialisés permettent directement la production de la microélectronique de pointe qui alimente le monde moderne. Leur évolution continue, guidée par le double impératif de pureté et de sécurité, restera essentielle au parcours de l’industrie des semi-conducteurs, conformément à la loi de Moore et au-delà.
