Comment choisir une vanne UHP pour l'argon : vanne à membrane ou vanne à soufflet ?

{{{sourceTextContent.description}}}

Dans le monde de la fabrication de pointe et de la recherche — de la fabrication de semi-conducteurs et du photovoltaïque à l’aérospatiale et à la chimie analytique —, l’intégrité des gaz de procédé est une condition sine qua non. L’argon, en tant que gaz inerte de protection et de purge, est omniprésent dans ces domaines. Cependant, sa valeur dépend entièrement de sa pureté. L’introduction de contaminants à des concentrations de l’ordre de quelques parties par milliard (ppb) voire de quelques parties par billion (ppt) peut entraîner des pertes de rendement catastrophiques, des données de recherche erronées ou la défaillance de composants.

La vanne constitue souvent le maillon faible d’un système d’alimentation en argon de très haute pureté (UHP). Il s’agit d’un dispositif mécanique comportant des pièces mobiles placées directement dans le flux de gaz, ce qui en fait un point d’entrée privilégié pour toute infiltration, piégeage ou dégazage potentiel. Par conséquent, le choix du type de vanne approprié n’est pas une simple question de commodité, mais une décision technique fondamentale ayant un impact sur les performances du système, la sécurité opérationnelle et le coût total de possession.

Pour les applications à l’argon, le débat porte principalement sur deux technologies de pointe : la vanne à membrane et la vanne à soufflet métallique. Cet article propose une comparaison technique détaillée, guidant les ingénieurs et les concepteurs de systèmes à travers les paramètres essentiels pour faire un choix éclairé.

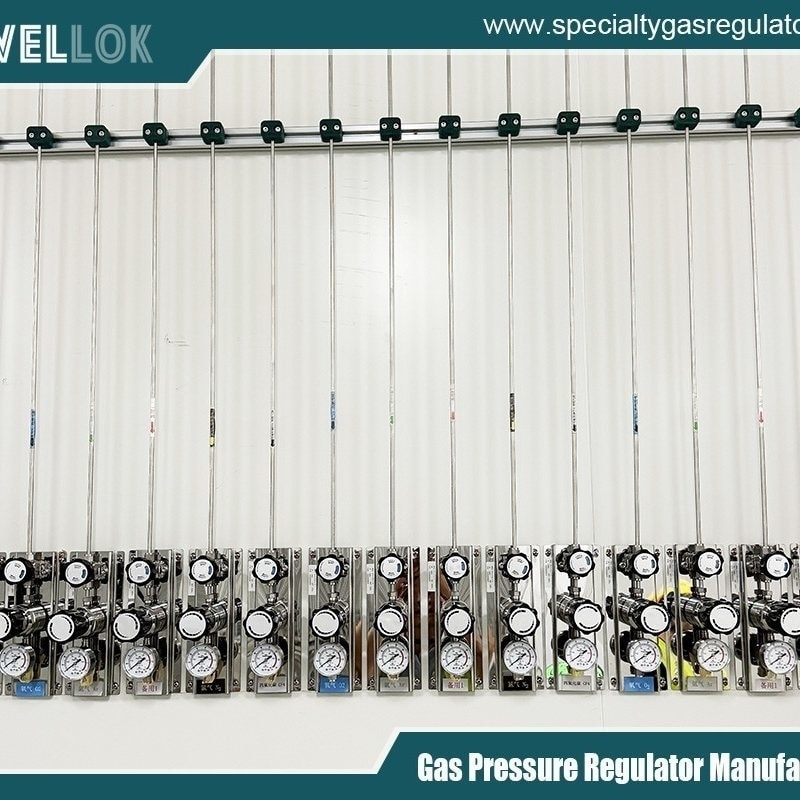

Boîtier de collecteur de vannes de gaz sih4
Boîtier de collecteur de vannes de gaz sih4
Comprendre le défi de la contamination

Avant d’évaluer les vannes, il faut comprendre ce qu’elles sont conçues pour empêcher :

Génération de particules : l’usure interne des joints et des pièces mobiles génère des particules microscopiques.
Perméation : diffusion de gaz atmosphériques (par exemple, O₂, N₂, H₂O) à travers les joints en polymère ou les parois du corps de la vanne.
Dégazage : désorption de l’humidité, des hydrocarbures et d’autres composés volatils à partir des surfaces internes et des joints.
Zones mortes et fuites virtuelles : cavités internes où le gaz peut stagner, être piégé et s’infiltrer lentement dans le flux.
Fuites : à la fois externes (vers l’atmosphère) et internes (de la tige vers le corps).
Les vannes UHP sont conçues pour minimiser tous ces phénomènes grâce à des principes de conception spécifiques.

La vanne à membrane – Une conception à étanchéité renforcée

Principe de fonctionnement :
Une vanne à membrane utilise une membrane flexible, généralement en polymère, comme élément d’étanchéité et barrière. La tige de l’actionneur appuie la membrane contre un siège surélevé (déversoir) dans le corps de la vanne pour interrompre le débit. Lorsqu’elle est rétractée, la membrane se soulève entièrement, offrant un passage de flux fluide et sans obstruction. La caractéristique essentielle est que la membrane isole complètement le mécanisme de la vanne (tige, ressort, actionneur) du gaz de procédé.

Principaux avantages pour l’argon UHP :

Isolation inégalée : la conception hermétique garantit l’absence totale de fuite de la tige vers le flux de gaz (fuite interne) et l’absence totale de contact du gaz avec le mécanisme de l’actionneur. C’est là son principal atout.
Volume interne et zones mortes minimaux : En position ouverte, le passage est rectiligne et peut être extrêmement lisse, à l’image d’une tubulure. Cela garantit une purge efficace et des zones de séjour minimales.
Faible génération de particules : En l’absence de joints dynamiques de tige exposés au gaz, et l’étanchéité principale étant assurée par la compression douce d’un diaphragme sur un rebord lisse, la génération de particules est très faible.
Excellente étanchéité à l’hélium : Les conceptions peuvent atteindre des taux de fuite externes exceptionnellement bas (< 1 × 10⁻⁹ atm cc/sec He).
Résistance à la corrosion : Les corps sont généralement en acier inoxydable 316L VIM/VAR (fusion par induction sous vide/refusion à l’arc sous vide), et la membrane en contact avec le fluide peut être fabriquée à partir de matériaux hautement inertes tels que le PCTFE (Kalrez®) ou le PTFE.

Limites inhérentes :

La membrane comme point de défaillance unique : la membrane est un composant consommable. Sa durée de vie en flexion détermine la durée de vie en cycles de la vanne. Une défaillance peut entraîner une rupture catastrophique.
Plage de température et de pression limitée : La membrane en polymère impose des limites en matière de températures de fonctionnement (généralement de -20 °C à 150 °C) et de pressions nominales (du vide complet à environ 1 500 psi, selon la conception). Des pics de pression soudains peuvent l'endommager.
Risque de perméation : Bien qu’elle soit minime avec des fluoropolymères de haute qualité, une certaine perméation des gaz atmosphériques à travers la membrane est possible, ce qui peut s’avérer critique pour les applications exigeant une pureté extrême.
Coefficient de débit (Cv) : Bien que satisfaisant, le déversoir surélevé peut créer un passage de fluide légèrement plus restrictif par rapport à une vanne à soufflet à passage intégral.

La vanne à soufflet métallique – Une barrière robuste, entièrement métallique

Principe de fonctionnement :
Une vanne à soufflet utilise un soufflet métallique ondulé et hermétiquement scellé comme joint mobile de la tige. La tige est fixée à la partie supérieure du soufflet, qui s'allonge et se contracte lors de l'actionnement. Le joint principal à l’extrémité de la tige est généralement un clapet métallique (par exemple en acier inoxydable) qui assure l’étanchéité contre un siège métallique (souvent muni d’un joint souple et inerte, comme du nickel ou de l’argent). Le soufflet forme une barrière dynamique entièrement métallique entre le gaz de procédé et l’atmosphère.

Principaux avantages de la vanne pour argon UHP :

Circuit en contact avec le fluide entièrement métallique et résistant aux hautes températures : le soufflet, la tige et le corps sont tous en métal (acier inoxydable 316L, alliage 600, etc.), ce qui élimine le dégazage et la perméation des polymères. Cela permet un recuit à haute température (par exemple, 300 °C et plus) afin d’obtenir les taux de dégazage les plus faibles possibles.
Durabilité extrême et résistance aux hautes pressions : les soufflets métalliques sont robustes, capables de résister à des pressions très élevées (jusqu’à 6 000 psi ou plus) et ne sont pas sujets à des défaillances soudaines comme un diaphragme. La durée de vie est généralement très élevée (plus de 100 000 cycles).
Idéales pour les gaz abrasifs ou chauds : la construction entièrement métallique est idéale en cas de risque de plasma, de chaleur ou de conditions inhabituelles susceptibles de dégrader un diaphragme en polymère.
Capacité de débit élevée (Cv) : les modèles présentent souvent un passage de flux droit à passage intégral avec une restriction minimale, offrant une excellente conductance.
Mode de défaillance fiable et prévisible : un soufflet se défaillit généralement en développant une petite fuite, détectable par une augmentation de la pression interne ou lors d’un test d’étanchéité, plutôt que par une rupture soudaine.

Limites inhérentes :

Volume virtuel : Les convolutions du soufflet créent de petits volumes difficiles à purger dans lesquels du gaz peut rester piégé. Il s’agit d’une « fuite virtuelle ». Les conceptions de haute qualité minimisent ce phénomène grâce à des techniques d’emboutissage profond et à des dispositifs de purge spéciaux.
Particules d’usure métal contre métal : L’étanchéité implique souvent un contact métal contre métal (clapet/siège), ce qui peut générer des particules métalliques. Les variantes à siège souple atténuent ce phénomène.
Fatigue du soufflet : Bien que durable, le soufflet est soumis à une fatigue cyclique. Sa durée de vie dépend de la longueur de course, de la différence de pression et du matériau.
Risque de fuite interne : Si le joint primaire du clapet se détériore, une fuite interne peut se produire, bien qu’elle n’entraîne pas de contamination atmosphérique.

Comparaison directe et matrice de décision

Paramètre Vanne à membrane Vanne à soufflet métallique Verdict
Barrière d'étanchéité principale Membrane polymère Soufflet métallique Soufflet pour la résistance à la température et la robustesse ; membrane pour une isolation parfaite.
Pureté maximale (dégazage) Excellente (avec recuit) Supérieure (entièrement métallique, températures de recuit plus élevées) Le soufflet l’emporte pour ses spécifications de dégazage absolument les plus basses.
Fuite interne (tige vers corps) Nulle (isolation totale) Possible (via le joint de clapet) Le diaphragme est la solution définitive pour empêcher toute contamination de la tige vers le corps.
Génération de particules Très faible Faible (risque lié au joint métallique) Le diaphragme présente un léger avantage, mais les deux solutions sont excellentes dans les conceptions UHP.
Durée de vie et prévisibilité Bonne (10 000 à 100 000 cycles). La défaillance est soudaine. Très élevée (plus de 100 000 cycles). La défaillance est progressive (fuite). Le soufflet est à privilégier pour les applications à cycles élevés ou exigeant une fiabilité critique.
Pression et température Limitées par le diaphragme (par ex. 1 500 psi, 150 °C) Élevées (par ex. 6 000 psi, 450 °C) Soufflets pour des conditions de pression et de température élevées ou un traitement thermique > 200 °C.
Conductance d’écoulement (Cv) Bonne Généralement plus élevée (conceptions à passage intégral) Soufflets pour applications à haut débit.
Fuites virtuelles / Purge Excellente (surface lisse, volume interne minimal) Bonne (nécessite une conception minutieuse pour minimiser le volume du soufflet) Le diaphragme est plus simple à purger complètement.
Coût total de possession Coût initial plus faible ; coût de remplacement du diaphragme. Coût initial plus élevé ; entretien très réduit. Diaphragme pour les faibles cycles, soufflet pour les cycles élevés / coût sur la durée de vie.

Critères de sélection en fonction de l’application

Optez pour une vanne à membrane lorsque :

L’isolation absolue est primordiale : dans les instruments d’analyse (par exemple, GC-MS, ICP-MS) ou les procédés sensibles où tout risque que des gaz émis par le lubrifiant ou l’actionneur atteignent l’échantillon est inacceptable.
Une purge rapide et un faible volume mort sont essentiels : en chromatographie en phase gazeuse ou dans les systèmes à collecteurs où le volume de la cavité de la vanne a un impact direct sur le temps de réponse du système et la forme des pics.
Les conditions de fonctionnement sont modérées : votre système à argon fonctionne dans des plages de température (<150 °C) et de pression (<1 500 psi) standard.
Le coût est une contrainte majeure pour les applications à faible nombre de cycles : pour les systèmes où les vannes s’ouvrent et se ferment rarement (par exemple, les vannes d’isolement des armoires à gaz).

Optez pour une vanne à soufflet métallique lorsque :

Une pureté extrême avec recuit est requise : dans les systèmes d’alimentation en précurseurs de semi-conducteurs ou les chambres de simulation spatiale où les conditions UHV/UHP exigent des joints entièrement métalliques et recuissables pour atteindre des niveaux d’impuretés de l’ordre du ppb/ppt.
La durabilité et une durée de vie élevée sont nécessaires : dans les bancs d’essai automatisés, lors de commutations fréquentes de collecteurs, ou dans toute application nécessitant des centaines de cycles par jour.
Des pressions ou des températures élevées sont en jeu : pour l’alimentation en argon à haute pression (par exemple, pour la pulvérisation cathodique) ou dans les systèmes soumis à un recuit in situ.
La fiabilité et une maintenance prévisible sont essentielles : dans les systèmes difficiles d’accès ou critiques pour la sécurité, où un mode de défaillance progressif (fuite détectable) est préférable à un mode soudain.
Boîtier de collecteur de vannes de gaz sih4
Boîtier de collecteur de vannes de gaz sih4
Conclusion

Le choix entre une vanne à membrane et une vanne à soufflet pour l’argon UHP ne consiste pas à trouver une technologie universellement « meilleure », mais à aligner les caractéristiques de la vanne sur les priorités du système.

La vanne à membrane incarne la philosophie du « confinement parfait ». Elle sacrifie une partie de sa robustesse et de ses limites de température pour créer une barrière sans compromis entre le processus et le monde mécanique. C’est le scalpel du chirurgien : précis, propre et idéal pour les environnements contrôlés.
La vanne à soufflet métallique incarne la philosophie de l’« intégrité robuste ». Elle adopte une construction entièrement métallique pour une stabilité, une durabilité et des performances à haute température optimales, tout en gérant méticuleusement le compromis lié au volume virtuel interne. C’est le cheval de bataille de l’industrie : puissante, fiable et conçue pour des conditions exigeantes.
Pour la plupart des applications de vannes à argon UHP, si votre système peut être soumis à un recuit à plus de 150 °C ou nécessite une durabilité extrême, la vanne à soufflet métallique est le choix par défaut, conforme aux normes de l’industrie. Si votre application est très sensible au volume interne, fonctionne à des conditions modérées et exige une isolation optimale de l’actionneur, la vanne à membrane constitue une excellente solution, souvent plus économique.

Consultez toujours les spécifications certifiées du fabricant concernant les taux de fuite, le nombre de particules, les données de dégazage et les valeurs Cv. En fin de compte, le meilleur choix est celui qui offre la pureté, la fiabilité et le rapport qualité-prix requis pour votre application spécifique à l’argon.

Pour en savoir plus sur le choix d’une vanne UHP pour l’argon : vanne à membrane ou à soufflet, rendez-vous sur le site de Jewellok à l’adresse https://www.specialtygasregulator.com/product-category/specialty-gas-cabinet/.
