Comment tester et vérifier la pureté et l'intégrité des joints des vannes de gaz UHP à usage médical

{{{sourceTextContent.subTitle}}}

Comment tester et vérifier la pureté et l'intégrité des joints des vannes de gaz UHP à usage médical

{{{sourceTextContent.description}}}

Les vannes médicales pour gaz UHP — qui distribuent de l’oxygène, du protoxyde d’azote, de l’air médical et d’autres gaz essentiels — constituent le poumon invisible des établissements de santé modernes. L’intégrité de ces systèmes est non négociable, car toute contamination ou fuite peut entraîner un préjudice pour les patients, une défaillance opérationnelle, voire des événements catastrophiques. Au cœur de ces réseaux de distribution se trouvent les vannes : vannes d’arrêt, vannes de sortie, vannes de collecteur et ensembles de vannes UHP d’urgence. Leurs performances reposent sur deux caractéristiques primordiales : la pureté (garantissant que le gaz n’est pas contaminé par la vanne elle-même ou par des sources externes) et l’intégrité de l’étanchéité (garantissant l’absence totale de fuite involontaire). Cet article propose un guide technique complet sur les méthodologies, les normes et les meilleures pratiques pour tester et vérifier ces propriétés essentielles.

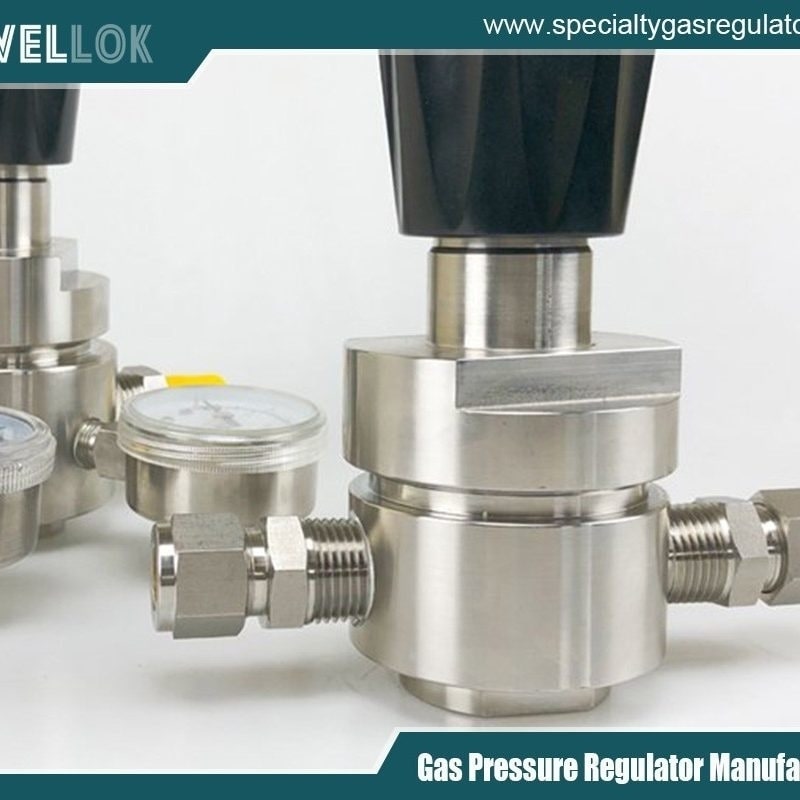

régulateur de pression pour bouteille de CO₂
régulateur de pression pour bouteille de CO₂
1. Le rôle essentiel des performances des vannes

Dans de nombreuses juridictions, les vannes pour gaz médicaux UHP sont classées comme des médicaments, ce qui implique que leur production et leur distribution doivent respecter des normes de qualité pharmaceutique. Les vannes UHP agissent comme des points de contrôle au sein de ce système. Un défaut de pureté peut entraîner l’introduction de particules, de composés organiques volatils (COV), de contaminants microbiens ou une contamination croisée avec d’autres gaz. Une défaillance au niveau de l’étanchéité peut entraîner une perte de gaz (présentant des risques d’approvisionnement, notamment pour l’oxygène), une contamination atmosphérique du flux gazeux ou la création d’environnements dangereux enrichis en oxygène.

Par conséquent, les essais ne constituent pas une opération ponctuelle, mais une exigence tout au long du cycle de vie : ils sont effectués après la fabrication, lors de l’installation/mise en service, après la maintenance et dans le cadre de validations périodiques. Le processus est régi par des normes internationales et nationales rigoureuses, principalement la norme ISO 9170 (Unités terminales pour réseaux de distribution de gaz médicaux), ISO 5359 (Assemblages de tuyaux à basse pression pour gaz médicaux), HTM 02-01 (Health Technical Memorandum du Royaume-Uni) et NFPA 99 (Code national de prévention des incendies des États-Unis, chapitre consacré aux établissements de santé).

2. Principes fondamentaux : propreté et compatibilité

Avant les essais spécifiques, des étapes fondamentales garantissent la validité des essais :

Compatibilité des matériaux : les matériaux des vannes UHP (tiges, sièges, joints — souvent des élastomères comme l’EPDM ou le chloroprène) doivent être compatibles avec les gaz spécifiques afin d’éviter toute dégradation, tout gonflement ou toute réaction chimique générant des impuretés.

Nettoyage initial : après leur fabrication, les vannes sont soumises à un nettoyage de précision visant à éliminer les huiles d’usinage, les particules et autres résidus. Les procédés peuvent inclure un nettoyage par ultrasons avec des solvants de qualité pharmaceutique, suivi d’un séchage dans un environnement contrôlé et exempt de particules.

Manipulation et conditionnement propres : Les vannes doivent être conditionnées dans des emballages propres et dissipant l’électricité statique, puis assemblées dans des salles blanches classées ISO afin d’éviter toute recontamination.

3. Tests et vérification de la pureté

Les tests de pureté garantissent que la valve ne devient pas une source de contamination. Ils se concentrent sur le circuit interne de circulation du gaz et sur l’interface où le gaz entre en contact avec les matériaux de la valve UHP.

3.1. Tests de contamination par particules
Les particules peuvent endommager les équipements respiratoires ou être introduites directement dans les voies respiratoires d’un patient.

Méthode : un gaz propre, sec et exempt de particules (généralement de l’azote ou de l’air médical) est injecté à travers la vanne à un débit spécifié. Le flux sortant est acheminé à travers un compteur de particules à laser ou un filtre à membrane.

Analyse : le compteur de particules quantifie les particules par plages de taille (par exemple, ≥ 0,5 µm et ≥ 5,0 µm). Dans le cas d’un filtrage, le filtre est examiné au microscope, puis les particules sont comptées et leur taille est déterminée.

Norme : La norme ISO 9170 spécifie les niveaux de particules admissibles. Par exemple, elle peut exiger que l’unité terminale (y compris la vanne) ne rejette pas plus d’un certain nombre de particules par mètre cube de débit de gaz.

3.2. Essais relatifs aux hydrocarbures et aux composés organiques volatils (COV)
Les lubrifiants résiduels, les agents de nettoyage ou le dégazage des polymères peuvent introduire des hydrocarbures.

Méthode : Chromatographie en phase gazeuse (CPG), souvent couplée à un détecteur à ionisation de flamme (FID) ou à un spectromètre de masse (MS). Un échantillon de gaz est prélevé en faisant circuler un gaz vecteur inerte à travers la vanne et en piégeant les COV sur un tube sorbant, ou en injectant directement l’effluent dans le GC.

Analyse : Le chromatographe identifie et quantifie des composés hydrocarbonés spécifiques. La teneur totale en hydrocarbures est souvent exprimée en équivalent méthane.

Norme : Les limites sont strictes, souvent de l’ordre de quelques parties par million (ppm) voire de quelques parties par milliard (ppb), en particulier pour les huiles et les hydrocarbures lourds.

3.3. Analyse de l’humidité (vapeur d’eau)
Un excès d’humidité peut entraîner de la corrosion, la prolifération microbienne et des obstructions dues au gel dans les systèmes à haut débit.

Méthode : Utilisation d’un mesureur de point de rosée de précision. Le gaz est acheminé à travers la vanne, et son point de rosée est mesuré. Un point de rosée bas (par exemple, < -40 °C) indique un gaz extrêmement sec.

Analyse : Le point de rosée mesuré est converti en teneur en vapeur d’eau (par exemple, en mg/m³ ou en ppmv).

Norme : La norme NFPA 99 et les pharmacopées (telles que l’USP) définissent les niveaux maximaux d’humidité pour les gaz médicaux (par exemple, pour l’air médical, un point de rosée de -46 °C à pression atmosphérique est une exigence courante).

3.4. Identité et pureté du gaz (contamination croisée)
Cette étape permet de vérifier que la vanne délivre le gaz correct et non contaminé.

Méthode : analyse du gaz par spectroscopie infrarouge (IR), détection paramagnétique (pour l’O₂) ou analyseurs à laser. Au niveau d’une prise terminale, le gaz est prélevé et analysé.

Analyse : L’analyseur confirme la concentration du gaz (par exemple, entre 99,5 % et 100,5 % pour l’oxygène médical) et détecte la présence de contaminants tels que le CO, le CO₂ ou d’autres gaz pouvant indiquer un raccordement croisé ou une fuite interne.

Norme : Les monographies de la pharmacopée définissent les niveaux de pureté requis pour chaque gaz médical.

3.5. Contamination biologique (stérilité)
Critère essentiel pour les vannes utilisées dans les circuits respiratoires ou l’insufflation, mais moins pour les vannes de distribution des canalisations.

Méthode : Si nécessaire, les vannes sont stérilisées (par exemple à l’oxyde d’éthylène, en autoclave ou par rayonnement gamma), puis soumises à des essais de stérilité (immersion des composants dans des milieux de culture) ou à des essais de détection d’endotoxines bactériennes (test LAL).

Analyse : la prolifération de micro-organismes indique un échec du test. Les niveaux d’endotoxines doivent être inférieurs à un seuil défini.

4. Test et vérification de l’intégrité de l’étanchéité (test de fuite)

Le test de fuite est réalisé à la fois dans des conditions statiques (fermeture) et dynamiques (simulation de débit).

4.1. Essai de maintien de pression / de chute de pression (méthode principale)
Il s’agit de l’essai quantitatif le plus courant pour les vannes d’arrêt.

Méthode : La vanne UHP est installée dans un dispositif d’essai. L’entrée est mise sous pression à l’aide d’un gaz d’essai (souvent de l’azote ou de l’hélium) jusqu’à une pression d’essai spécifiée (par exemple, 1,5 fois la pression de service maximale, conformément à la norme ISO 9170). La vanne est ensuite fermée. La pression est surveillée à l’aide d’un transducteur haute résolution pendant une durée définie (par exemple, 2 minutes).

Analyse : toute chute de pression dépassant la limite admissible (qui tient compte des variations mineures de température) indique une fuite. Cet essai est très sensible et permet de détecter des fuites très faibles lorsqu’il est réalisé dans un environnement à température stable.

Calcul : Le débit de fuite peut être estimé à l’aide de la loi des gaz parfaits si le volume en amont est connu.

4.2. Essai par immersion dans un bain de bulles (qualitatif / faible sensibilité)
Un essai simple et traditionnel pour détecter les fuites importantes.

Méthode : La vanne sous pression est immergée dans un bain d’eau.

Analyse : Un flux constant de bulles indique une fuite importante. Cette méthode est salissante, peut contaminer la vanne et n’est pas sensible aux petites fuites. Elle est souvent utilisée comme contrôle sommaire lors de l’installation, mais ne convient pas à une validation formelle.

4.3. Détection par gaz traceur (haute sensibilité)
Pour les applications critiques ou pour localiser de très petites fuites, on utilise des gaz traceurs tels que l’hélium.

Méthode : Détection des fuites par spectrométrie de masse à l’hélium.

Méthode sous vide : La vanne UHP est mise sous pression avec de l’hélium, puis placée dans une chambre à vide reliée à un spectromètre de masse. Toute fuite d’hélium provenant de la vanne est détectée.

Méthode par « reniflage » : la vanne est mise sous pression avec de l’hélium, et une sonde « renifleuse » portative suit tous les chemins de fuite potentiels (joints, tige, raccords du corps).

Analyse : le spectromètre de masse fournit un débit de fuite quantitatif (par exemple, en mbar·L/s ou atm·cc/s). Des normes telles que l’ISO 15848 définissent des classes d’étanchéité pour les vannes.

4.3. Fuite par écoulement (pour les vannes UHP dans les régulateurs ou les sorties)
Permet de tester l’étanchéité du mécanisme de la vanne UHP lui-même en conditions de débit.

Méthode : La vanne étant en position fermée, une pression est appliquée en amont. Un débitmètre ou une burette à film de savon est raccordé en aval. Tout gaz s’écoulant au-delà du siège de la vanne fermée est mesuré.

Analyse : Le débit mesuré correspond au taux de fuite au niveau du siège. La norme ISO 10524 (pour les régulateurs de pression) spécifie les taux de fuite maximaux admissibles.

5. Validation intégrée dans les systèmes de canalisations

Les essais individuels des vannes UHP sont complétés par une validation à l’échelle du système :

Essai de raccordement croisé : Après l’installation, chaque sortie est testée à l’aide d’un analyseur spécifique au gaz afin de s’assurer que le gaz approprié est présent ; il s’agit du test ultime pour vérifier l’intégrité de la vanne et de la canalisation face à un risque de raccordement erroné.

Test de pureté du réseau de canalisations : L’ensemble du réseau, y compris toutes les vannes, est purgé et testé pour détecter toute contamination par des particules ou des hydrocarbures avant sa mise en service.

Essais périodiques (vérification continue) : Les vannes de sortie sont testées chaque année (conformément à la norme NFPA 99) afin de vérifier la présence du gaz approprié, un débit adéquat, l’absence de fuites et l’intégrité mécanique.

6. Documentation et traçabilité

Tous les essais doivent être consignés dans un rapport de validation ou un certificat d’essai, comprenant :

L’identifiant unique de la vanne (numéro de série)

Les normes applicables et les critères d’acceptation

L’équipement d’essai utilisé (avec les dates d’étalonnage)

Conditions d’essai (pression, gaz, durée)

Données brutes et résultats

Signature du technicien et date
Cela garantit une traçabilité totale, principe fondamental des systèmes de qualité des dispositifs médicaux (ISO 13485).

vmb, fabricant de boîtiers de collecteurs de vannes en Chine
vmb, fabricant de boîtiers de collecteurs de vannes en Chine
7. Conclusion

Le contrôle de la pureté et de l’étanchéité des vannes médicales pour gaz UHP est un exercice multidisciplinaire alliant la science des matériaux, la dynamique des fluides, la métrologie et la conformité réglementaire. Un protocole d’essai rigoureux repose sur une combinaison de méthodes : la chute de pression pour l’évaluation quantitative de l’étanchéité, le gaz traceur pour la détection ultra-sensible des fuites, et la chromatographie en phase gazeuse/le comptage de particules pour garantir la pureté. Ces essais, menés dans le cadre des normes internationales et accompagnés d’une documentation minutieuse, ne constituent pas de simples formalités administratives. Ce sont des garanties essentielles qui assurent le fonctionnement silencieux, fiable et sûr des systèmes de gaz médicaux dont dépendent de manière cruciale les soins prodigués aux patients. À mesure que la technologie progresse, nous pouvons nous attendre à une intégration accrue des stations d’essai automatisées, des capteurs en ligne pour une surveillance continue et des vannes encore plus intelligentes dotées de capacités d’autodiagnostic, ce qui renforcera encore la sécurité et la fiabilité de cette infrastructure hospitalière vitale.
