Introduction

Dans le domaine complexe de la gestion des gaz industriels, la soupape de sûreté (PRV) des bouteilles de gaz s’impose comme un dispositif de sécurité essentiel contre les catastrophes potentielles. Ces dispositifs sont conçus pour évacuer automatiquement la surpression des bouteilles de gaz, évitant ainsi les ruptures, les explosions ou les fuites susceptibles de mettre en danger le personnel, les équipements et l’environnement. Qu’il s’agisse de gaz inertes comme l’azote ou l’argon, ou de substances plus réactives et dangereuses telles que le silane ou la phosphine utilisées dans la fabrication de semi-conducteurs, le rôle de la soupape de surpression va au-delà de la simple fonctionnalité : elle incarne un impératif de sécurité fondamental.

L’évolution des soupapes de surpression remonte au début du XXe siècle, coïncidant avec l’industrialisation du stockage et de la distribution des gaz. D’abord de simples dispositifs mécaniques, les soupapes de surpression modernes intègrent des matériaux de pointe et une ingénierie de précision pour supporter des pressions dépassant 3 000 psi dans des environnements à ultra-haute pureté (UHP). Dans les systèmes de gaz de haute pureté, où même des traces de contaminants peuvent compromettre la qualité du produit — comme en microélectronique, où les niveaux de pureté des gaz doivent dépasser 99,9999 % —, les soupapes de décharge doivent non seulement garantir la sécurité, mais aussi préserver l’intégrité du système sans introduire d’impuretés.

Cet article propose une analyse technique détaillée des soupapes de régulation de pression (PRV), couvrant leur fonctionnement mécanique, leurs différents types, les considérations relatives à la compatibilité des matériaux, leur intégration dans des infrastructures plus larges de gestion des gaz, ainsi que les pratiques essentielles en matière de maintenance et de conformité. En comprenant ces éléments, les ingénieurs peuvent optimiser la conception des systèmes en termes d’efficacité, de fiabilité et de sécurité. Cette analyse mettra en évidence la manière dont les PRV atténuent les risques dans les scénarios impliquant le stockage, le transport et l’utilisation à haute pression, contribuant ainsi au progrès des procédés industriels.

Les principaux défis liés à la mise en œuvre des soupapes de sûreté consistent à trouver un équilibre entre la sensibilité à la surpression et la résistance aux déclenchements intempestifs, à garantir la compatibilité avec divers gaz et à respecter des normes internationales strictes. Alors que les industries s’orientent vers des pressions de fonctionnement plus élevées et des précurseurs chimiques plus volatils, la technologie des soupapes de sûreté continue d’évoluer, intégrant des capteurs intelligents et des fonctionnalités de maintenance prédictive.

Principes mécaniques fondamentaux : comment fonctionnent les PRV

Au cœur du fonctionnement d’un PRV se trouve sa conception « à sécurité intégrée », qui assure une protection passive sans nécessiter d’alimentation externe ni d’intervention manuelle. Contrairement aux régulateurs de pression qui contrôlent activement le débit et la pression par modulation, les PRV restent inactifs jusqu’à ce qu’un seuil critique soit franchi ; ils s’activent alors pour évacuer l’excès de gaz.

Le principe fondamental repose sur l’équilibre des forces. Dans une soupape de décharge typique, la pression interne du gaz exerce une force vers le haut sur un élément d’étanchéité, tel qu’un disque ou un clapet, à laquelle s’oppose une force vers le bas exercée par un ressort précomprimé ou un mécanisme pilote. Le point de consigne, ou pression d’ouverture, est la valeur précise à laquelle la force exercée par le gaz l’emporte sur la force opposée, déclenchant ainsi l’ouverture de la soupape.

En règle générale, le point de consigne est calibré à 110 % de la pression de service maximale admissible (MAWP) de la bouteille ou du système, ce qui garantit son déclenchement bien avant que la pression d’éclatement — souvent 2,5 fois la MAWP — ne soit atteinte. Par exemple, dans une bouteille DOT-3AA standard conçue pour une pression de service de 2 400 psi, la soupape de sûreté peut être réglée à 2 640 psi.

Une fois activée, la soupape s’ouvre de manière proportionnelle ou totale, selon sa conception. Les soupapes à levée totale atteignent rapidement leur débit maximal, tandis que les soupapes proportionnelles modulent leur ouverture en fonction de l’excès de pression.

Un aspect critique réside dans le mécanisme de refermeture. Après la décharge de pression, la soupape doit se refermer de manière fiable pour empêcher toute perte de gaz continue. La différence entre les pressions d’ouverture et de fermeture, appelée « purge », est idéalement minimisée — souvent à 5-10 % dans les soupapes de haute qualité. Un « blowdown » excessif peut entraîner un « chattering », c’est-à-dire une ouverture et une fermeture rapides de la soupape, provoquant usure et perte d’efficacité. Les conceptions avancées intègrent des éléments d’amortissement ou des soufflets équilibrés pour contrôler le « blowdown », garantissant ainsi un fonctionnement en douceur.

Dans les systèmes de haute pureté, les soupapes de décharge doivent également minimiser l’espace mort et la turbulence afin d’éviter la génération de particules ou la contamination par reflux. Les essais d’étanchéité à l’hélium effectués pendant la fabrication garantissent des taux de fuite inférieurs à 1×10^{-9} atm-cc/sec, ce qui est essentiel pour les applications UHP.

Types de dispositifs de décharge de pression

Les dispositifs de décharge de pression englobent un large éventail de technologies adaptées à des applications spécifiques. Si le terme « PRV » désigne souvent des soupapes à réouverture, des catégories plus larges incluent des options sans réouverture, chacune présentant des avantages et des limites qui lui sont propres.

1. Soupapes de décharge à ressort : elles constituent le choix prédominant pour les bouteilles de gaz en raison de leur réutilisabilité et de leur réglabilité. Un ressort hélicoïdal comprime un clapet contre un siège, créant ainsi une étanchéité. En cas de surpression, le clapet se soulève, permettant au gaz de s’échapper par l’orifice de décharge. Parmi les avantages, on peut citer des points de consigne précis (réglables via la tension du ressort) et un faible débit de purge. Les inconvénients comprennent une fatigue potentielle du ressort au fil du temps, ce qui nécessite des inspections régulières. Dans les systèmes de gaz pour semi-conducteurs, ces soupapes sont souvent électropolies pour obtenir une finition de surface inférieure à Ra < 10 μin afin de garantir la pureté.

2. Disques de rupture (disques frangibles) : Dispositifs non refermables constitués d’une fine membrane métallique ou composite conçue pour se rompre à une pression prédéterminée. La tolérance de rupture est généralement de ±5 %, ce qui les rend très fiables pour un usage unique. Ils sont fréquemment installés en amont des soupapes de réduction de pression (PRV) en tant que dispositif de secours, en particulier pour les gaz toxiques comme l’arsine, où une double protection est obligatoire. Parmi leurs avantages, on peut citer l’absence totale de fuite avant la rupture et leur compatibilité avec les milieux corrosifs. Cependant, leur remplacement est nécessaire après activation, et les fragments doivent être gérés afin d’éviter toute contamination du système. Les choix de conception portent notamment sur les disques rainurés ou non rainurés, les modèles rainurés offrant des schémas de rupture contrôlés.

3. Bouchons fusibles : Destinés principalement aux bouteilles contenant des gaz liquéfiés comme le propane ou l’ammoniac, ces dispositifs réagissent à une surcharge thermique plutôt qu’à la pression. Un alliage à bas point de fusion (par exemple, un alliage eutectique dont le point de fusion est d’environ 165 °F) obture un orifice d’évacuation ; en cas de surchauffe, il fond, libérant le contenu afin d’empêcher un BLEVE. Bien qu’efficaces dans les situations d’incendie, ils sont moins courants dans les systèmes à haute pureté en raison de leur sensibilité limitée à la pression. Des modèles hybrides combinant des éléments fusibles et une soupape de décharge de pression font leur apparition pour renforcer la sécurité.

Le choix entre ces différents types dépend de facteurs tels que la volatilité du gaz, les besoins en redondance du système et l’environnement d’exploitation. Par exemple, dans les salles blanches pharmaceutiques, on privilégie les soupapes de décharge de pression à ressort dotées de sièges en PTFE pour leur capacité de refermeture et leur faible teneur en substances extractibles.

Science des matériaux et compatibilité avec les gaz

Le choix des matériaux pour les soupapes de décharge est primordial, car toute incompatibilité peut entraîner de la corrosion, une fragilisation ou une défaillance. Ce choix est déterminé par la réactivité chimique du gaz, la plage de température et les exigences de pureté.

L’acier inoxydable 316L est la référence pour les applications UHP et légèrement corrosives. Sa composition — 16 à 18 % de Cr, 10 à 14 % de Ni, 2 à 3 % de Mo et < 0,03 % de C — offre une excellente résistance à la corrosion par piqûres et à la corrosion interstitielle. La faible teneur en carbone minimise la précipitation de carbures lors du soudage, garantissant ainsi l’intégrité structurelle. Lors de la fabrication, les vannes subissent une passivation afin de former une couche d’oxyde protectrice.

Pour les gaz agressifs tels que le chlore ou le fluorure d’hydrogène, on utilise des alliages tels que l’Hastelloy C-276 (à forte teneur en Mo et W) ou le Monel 400 (alliage Ni-Cu). L’Hastelloy résiste à la corrosion uniforme en milieu acide, avec un indice de résistance à la corrosion par piqûres (PREN) supérieur à 45, ce qui est bien supérieur aux 25 de l’acier 316L. Le Monel excelle dans les applications impliquant des fluorures grâce à sa résistance à l’attaque de l’acide fluorhydrique.

Les matériaux d’étanchéité varient : les sièges souples tels que le PTFE (polytétrafluoroéthylène) ou le PCTFE (polychlorotrifluoroéthylène) offrent une étanchéité parfaite à des pressions allant jusqu’à 1 000 psi, avec un faible frottement et une grande inertie chimique. Dans des conditions de haute pression (> 3 000 psi) ou de haute température (> 200 °C), les sièges métal sur métal (par exemple, revêtus de Stellite) offrent une bonne durabilité, mais présentent des taux de fuite plus élevés.

Les essais de compatibilité, conformes à des normes telles que l’ASTM G63, évaluent les matériaux dans des conditions simulées. Pour les gaz pyrophoriques, des matériaux anti-étincelles empêchent l’inflammation. Parmi les tendances émergentes, on note les revêtements céramiques pour une meilleure résistance à l’usure dans les flux de gaz abrasifs.

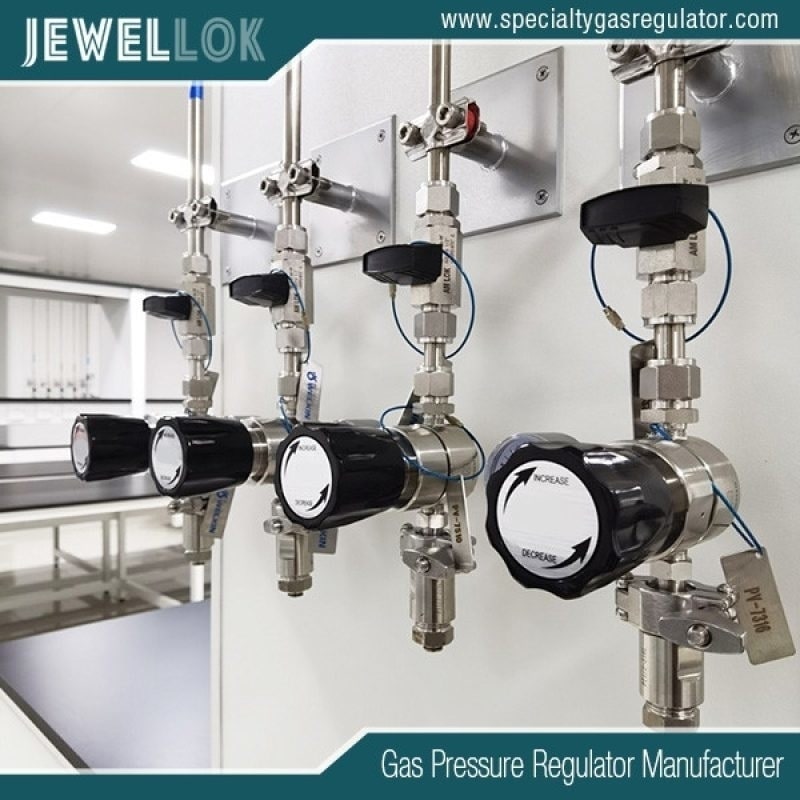

Intégration dans les armoires à gaz et les collecteurs

Les soupapes de décharge de pression (PRV) sont rarement autonomes ; elles s’intègrent dans des systèmes complets d’alimentation en gaz, tels que des armoires et des collecteurs, afin d’assurer une évacuation contrôlée et une redondance.

Dans les armoires à gaz, les PRV sont raccordées à des conduites d’évacuation acheminant les gaz vers des épurateurs ou des torchères, neutralisant ainsi les rejets dangereux. Par exemple, dans une usine de semi-conducteurs, une soupape de régulation de pression (PRV) montée sur une bouteille de silane évacue le gaz vers un épurateur humide qui absorbe les sous-produits toxiques. La conception intègre des limiteurs de débit pour restreindre les débits de rejet, conformément aux normes NFPA 55.

Les systèmes de collecteurs comportent souvent des configurations de basculement automatique avec deux soupapes de régulation de pression (PRV), permettant une commutation transparente entre les bouteilles sans temps d’arrêt. Des capteurs surveillent la pression, déclenchant des alarmes ou des arrêts via l’intégration d’un automate programmable (PLC). Dans les installations à haut risque, comme celles utilisées pour les essais aérospatiaux, des PRV à triple redondance atténuent les défaillances de point unique.

L’ingénierie du système fait appel à la modélisation par dynamique des fluides computationnelle (CFD) pour optimiser les voies de purge, minimisant ainsi la contre-pression susceptible de retarder l’activation des PRV. Les matériaux de tuyauterie sont adaptés aux spécifications des soupapes, et le soudage orbital garantit des joints étanches.

Maintenance, essais et conformité

La fiabilité des soupapes de décharge (PRV) exige une maintenance proactive. Des inspections visuelles permettent de détecter la corrosion, la présence de débris ou toute altération des joints. Les essais de pression consistent à mettre la soupape sous pression afin de vérifier la précision du point de consigne, à l’aide de manomètres étalonnés et d’azote comme fluide d’essai.

Les essais au banc simulent les conditions de fonctionnement et mesurent le débit de purge et la capacité conformément à la norme API 526. Les intervalles de recertification varient : annuels pour les gaz dangereux, bisannuels dans les autres cas.

La conformité à la norme ASME Section VIII, Division 1 (pour les chaudières et les récipients sous pression) ou à la norme ISO 4126 garantit l’intégrité de la conception. Le marquage CE au titre de la directive PED 2014/68/UE est obligatoire en Europe. La documentation comprend les valeurs nominales de pression et de température ainsi que les coefficients de débit (Cv).

La maintenance avancée s'appuie sur l'analyse prédictive, avec des capteurs de vibrations détectant les anomalies.
