Comment prévenir la contamination dans les systèmes à gaz xénon de haute pureté

{{{sourceTextContent.subTitle}}}

Comment prévenir la contamination dans les systèmes à gaz xénon de haute pureté

{{{sourceTextContent.description}}}

Les systèmes utilisant du xénon de haute pureté constituent un élément essentiel dans les applications scientifiques et industrielles de pointe, allant des expériences de physique des particules visant à détecter la matière noire à la fabrication de semi-conducteurs de nouvelle génération, en passant par l’imagerie médicale. Les performances et la réussite de ces applications sont extrêmement sensibles aux traces d’impuretés. Par conséquent, la prévention de la contamination dans les systèmes de manipulation du xénon n’est pas simplement un détail de procédure, mais un enjeu technique fondamental. Cet article propose un aperçu technique complet des sources de contamination et détaille une approche systématique et à plusieurs niveaux pour les prévenir, englobant la conception du système, le choix des matériaux, les procédures de préparation, les protocoles opérationnels et les techniques de validation.

Vanne à membrane en acier inoxydable 316L UHP
Vanne à membrane en acier inoxydable 316L UHP
1. L’impératif de pureté
Les propriétés uniques du xénon — son nombre atomique élevé, sa densité, sa réponse en matière de scintillation et d’ionisation, ainsi que son inertie chimique — en font un élément inestimable. Dans les chambres à projection temporelle (TPC) à xénon liquide (LXe) utilisées pour la recherche de la matière noire, des impuretés telles que l’oxygène ou l’eau, présentes à des concentrations de l’ordre de quelques parties par million (ppm) voire de quelques parties par milliard (ppb), peuvent capturer des électrons libres, ce qui dégrade la résolution énergétique et la sensibilité. Dans la fabrication de semi-conducteurs, le xénon est utilisé pour le fraisage et la gravure par faisceau d’ions ; les contaminants peuvent entraîner des défauts dans les couches des dispositifs. En imagerie médicale, les isotopes radioactifs du xénon doivent être isotopiquement et chimiquement purs pour garantir la précision des diagnostics.

La prévention de la contamination est une discipline globale. Elle nécessite de comprendre que des contaminants peuvent être introduits à chaque étape : depuis l’approvisionnement en gaz lui-même, en passant par chaque composant avec lequel le gaz entre en contact, pendant l’assemblage du système et tout au long de sa durée de vie opérationnelle. Le principe directeur est la minimisation : minimiser les sources, minimiser l’exposition et surveiller en permanence.

2. Principales sources de contamination
Comprendre l’ennemi est la première étape. Les contaminants présents dans les systèmes à gaz xénon de haute pureté se répartissent en plusieurs catégories :

Impuretés intrinsèques du gaz : même le xénon de la plus haute pureté fourni par les fournisseurs (par exemple, une pureté de 99,9999 % ou « 6N ») contient des traces d’autres gaz nobles (krypton, argon), d’azote, d’oxygène, de dioxyde de carbone et d’hydrocarbures. Pour les applications de très haute pureté (UHP), une purification supplémentaire sur site est incontournable.

Dégazage : tous les matériaux libèrent des gaz adsorbés (H₂O, N₂, O₂, CO, CO₂, H₂) à partir de leur surface et, dans une moindre mesure, de leur masse. Il s’agit de la source de contamination la plus répandue et la plus persistante dans les systèmes scellés. Les élastomères, les plastiques et les métaux courants en sont les principaux responsables.

Infiltration par fuite : les fuites, qu’elles soient réelles ou virtuelles, permettent aux gaz atmosphériques (78 % de N₂, 21 % d’O₂, environ 1 % d’Ar, teneur variable en H₂O) de s’infiltrer dans le système. Un système sous vide ou contenant du gaz à une pression inférieure à la pression atmosphérique est particulièrement vulnérable.

Particules : la poussière, les copeaux métalliques, les fibres et les matériaux se détachant des composants ou lors de l’assemblage peuvent obstruer physiquement les filtres, les vannes et les volumes sensibles. Ils constituent également des sites à grande surface spécifique propices à l’adsorption et au dégazage ultérieur.

Contaminants d'origine humaine : L'humidité, les sécrétions cutanées et le dioxyde de carbone issu de la respiration constituent les principaux contaminants introduits lors de l'assemblage, de la maintenance ou de la manipulation des composants.

Contaminants générés par le système : Les processus opérationnels peuvent créer des contaminants. On peut citer, par exemple, la dégradation des lubrifiants dans les pompes ou les vannes, la décomposition thermique des matériaux et les réactions chimiques catalysées par des filaments chauds ou des décharges (par exemple, dans les getters de purification ou les pompes ioniques).

3. Une stratégie de défense à plusieurs niveaux : la prévention à chaque étape
3.1. Conception du système et choix des matériaux
La lutte contre la contamination se gagne dès la phase de conception.

Réduire la complexité et le volume : concevoir le système de gaz de manière à ce qu’il soit aussi simple et compact que possible. Chaque raccord, vanne, mètre de tuyauterie et composant supplémentaire constitue une source potentielle de contamination et augmente la surface totale exposée au dégazage. Adopter une philosophie de « simplicité ».

Compatibilité des matériaux :

Métaux : l’acier inoxydable 316L/316LN électropoli est la norme industrielle. La nuance « L » à faible teneur en carbone minimise la précipitation de carbures, améliorant ainsi la résistance à la corrosion. L’électropolissage crée une couche d’oxyde de chrome lisse et passive qui réduit considérablement la surface exposée et les taux de dégazage. Évitez le cuivre et le laiton dans les circuits de gaz critiques en raison de leur dégazage plus important et de leur potentiel de catalyse.

Joints : Les joints métalliques (par exemple, les brides Conflat® avec joints en cuivre ou en nickel) sont obligatoires pour les applications UHP et sous vide. Ils assurent une étanchéité hermétique et ultra-propre avec une perméation minimale. Lorsque l’utilisation d’élastomères est inévitable (par exemple, pour les membranes de vannes), utilisez des perfluoroélastomères (FFKM) tels que Kalrez® ou Chemraz®, qui offrent une résistance chimique supérieure et un dégazage inférieur à celui du Viton®, mais sachez qu’ils constituent néanmoins un compromis.

Composants internes : Privilégiez des composants dont les matériaux internes présentent un faible dégazage. Les tiges et les sièges de vannes doivent être de type métal sur métal ou utiliser des polymères compatibles et hautement performants.

Finition de surface : Privilégiez les finitions électropolies (EP) ou passivées chimiquement (CP) pour toutes les surfaces en contact avec le fluide. Une surface lisse (généralement < 15 micro-pouces Ra) minimise les sites d’adsorption et facilite le nettoyage. Tous les composants doivent être nettoyés et conditionnés sous vide par le fabricant conformément à une norme applicable (par exemple, la norme ASTM B912 pour l’électropolissage).

Intégration de la purification : Concevoir le système avec une boucle de purification intégrée de grande capacité. Cette boucle doit comprendre un circulateur (par exemple, une pompe à soufflet métallique ou à membrane) et un ou plusieurs lits de purification. Le système doit permettre une purification en continu ou par lots du stock de xénon, indépendamment de l’expérience ou du processus principal.

3.2. Préparation et nettoyage des composants
Les composants doivent être livrés propres et maintenus propres.

Pré-nettoyage par les fournisseurs : se procurer les composants auprès de fournisseurs spécialisés dans les applications de haute pureté ou de vide ultra-élevé (UHV). Ceux-ci doivent effectuer et certifier des processus de nettoyage tels que le dégraissage au solvant, le nettoyage alcalin et le rinçage de précision à l’eau déionisée.

Nettoyage en interne (si nécessaire) : un protocole standard comprend :

Dégraissage : bain à ultrasons dans un solvant de haute pureté (par exemple, de l’acétone de qualité électronique, suivie de méthanol).

Nettoyage alcalin : pour éliminer les résidus organiques.

Rinçage : plusieurs rinçages à l’eau déionisée (DI) d’une résistivité de 18,2 MΩ·cm.

Passivation acide (pour l’acier inoxydable) : immersion dans un bain d’acide nitrique pour renforcer la couche d’oxyde de chrome.

Rinçage final : un rinçage minutieux à l’eau déionisée.

Séchage : Cuisson dans un four propre à une température supérieure à 100 °C sous un flux d’azote ou d’air sec et exempt d’huile.

Manipulation et stockage dans des conditions d’hygiène : Après le nettoyage, les composants doivent être manipulés uniquement avec des gants propres et sans poudre, dans un environnement contrôlé (banque propre ou salle blanche). Ils doivent être scellés dans des doubles sachets en plastique avec une purge à l’azote sec jusqu’à leur assemblage.

3.3. Assemblage et installation
L’assemblage est une phase critique au cours de laquelle la propreté peut facilement être compromise.

Environnement : Effectuer l’assemblage dans une zone propre désignée (classe ISO 7 ou supérieure). Contrôler l’humidité et le nombre de particules.

Étanchéité : Effectuez un contrôle d’étanchéité à l’hélium sur chaque joint soudé et chaque raccord assemblé avant d’introduire du xénon. Utilisez un détecteur de fuites à spectromètre de masse sensible (capable de détecter < 1×10⁻¹⁰ mbar·L/s). N’oubliez pas qu’un système étanche constitue également une barrière contre la pénétration de contaminants.

Purge : Avant la scellage final, le système assemblé doit être évacué à plusieurs reprises puis rempli d’un gaz de purge propre et sec (généralement de l’azote ou de l’argon de qualité recherche) afin de diluer et d’éliminer les contaminants atmosphériques. Ce processus est souvent appelé « purge par cycles ».

3.4. Conditionnement du système (cuisson)
Les taux de dégazage dépendent de manière exponentielle de la température. La mesure la plus efficace pour réduire la charge en eau et en gaz provenant des surfaces métalliques est une cuisson à haute température.

Procédé : L’ensemble du système (ou autant que possible) est chauffé sous vide, généralement à une température comprise entre 150 et 250 °C pour les systèmes en acier inoxydable, pendant 24 à 72 heures. Cela fournit l’énergie thermique nécessaire pour désorber l’eau et les autres molécules profondément liées à la surface.

Considérations : Des rubans chauffants et une isolation sont utilisés. Les composants sensibles à la température (vannes, manomètres, pompes) doivent être protégés ou soumis à un traitement thermique à des températures plus basses, spécifiées. Pendant le traitement thermique, le système doit être mis sous vide à l’aide d’une pompe à vide performante (pompe turbomoléculaire) afin d’évacuer les gaz désorbés.

3.5. Technologies de purification sur site
Même après le traitement thermique, des impuretés subsistent et seront introduites avec le xénon. Un système de purification sur site est indispensable.

Getters : ce sont les éléments essentiels de la purification du xénon.

Getters à métal chaud : (par exemple, SAES MonoTorr® ou alliages Zr-V-Fe similaires). Chauffés à une température comprise entre 350 et 450 °C, ils piègent chimiquement (de manière irréversible) les gaz actifs tels que H₂, O₂, N₂, CO, CO₂ et H₂O avec une très grande efficacité. Ils constituent la première ligne de défense contre la plupart des impuretés électronégatives.

Pièges à froid : fonctionnant à des températures cryogéniques (par exemple, azote liquide, 77 K), ils condensent physiquement les impuretés à point d’ébullition élevé telles que l’eau et les hydrocarbures lourds. Ils sont simples et efficaces, mais nécessitent une régénération périodique.

Distillation : pour les applications les plus exigeantes, la distillation cryogénique en continu permet de séparer le xénon des impuretés plus légères (par exemple, le krypton) et plus lourdes. Ce procédé est complexe, mais offre la plus grande pureté finale, en particulier pour l’élimination des autres gaz nobles.

Filtration : Des filtres métalliques frittés en ligne (2 µm ou plus fins) sont placés à des endroits stratégiques pour retenir les particules. Ils doivent être fabriqués dans le même acier inoxydable électropoli et pouvoir être nettoyés.

3.6. Protocoles opérationnels
Transfert de gaz : n’utiliser que des équipements dédiés et propres destinés à la manipulation des gaz. Éviter les variations de pression susceptibles de provoquer un reflux depuis les pompes ou une infiltration d’air ambiant.

Circulation continue : dans les applications critiques telles que les TPC au LXe, le xénon circule en continu dans le système de purification pendant le fonctionnement afin de maintenir la pureté face au dégazage des matériaux du détecteur.

Réduire l’exposition au minimum : toute procédure nécessitant l’ouverture du système (par exemple, pour installer une source d’étalonnage) doit être méticuleusement planifiée afin de réduire au minimum le volume exposé et la durée d’ouverture. Des poches à gants pré-purgées et remplies d’azote sec peuvent être utilisées.

4. Validation et surveillance
On ne peut pas gérer ce que l’on ne mesure pas.

Analyse des gaz résiduels (RGA) : un spectromètre de masse à quadripôle est le principal outil de diagnostic. Il est utilisé pendant la phase de séchage pour surveiller les espèces dégazantes et pendant le fonctionnement pour quantifier les pressions partielles des impuretés en phase gazeuse. Il permet de détecter des impuretés à des concentrations de l’ordre du ppm ou du ppb.

Mesures de la durée de vie des électrons : dans les TPC à LXe, la durée de vie des électrons est l’indicateur opérationnel direct de la pureté. Les impuretés électronégatives capturent les électrons en dérive. Une longue durée de vie (par exemple, > 1 ms) indique une excellente pureté. Il s’agit d’une mesure fonctionnelle in situ de la propreté du système.

Analyseurs d’humidité et d’oxygène : Des analyseurs dédiés, capables de détecter des traces, permettent une surveillance continue et en temps réel de contaminants spécifiques préoccupants, offrant ainsi un retour d’information immédiat sur l’état du système et l’efficacité de la purification.

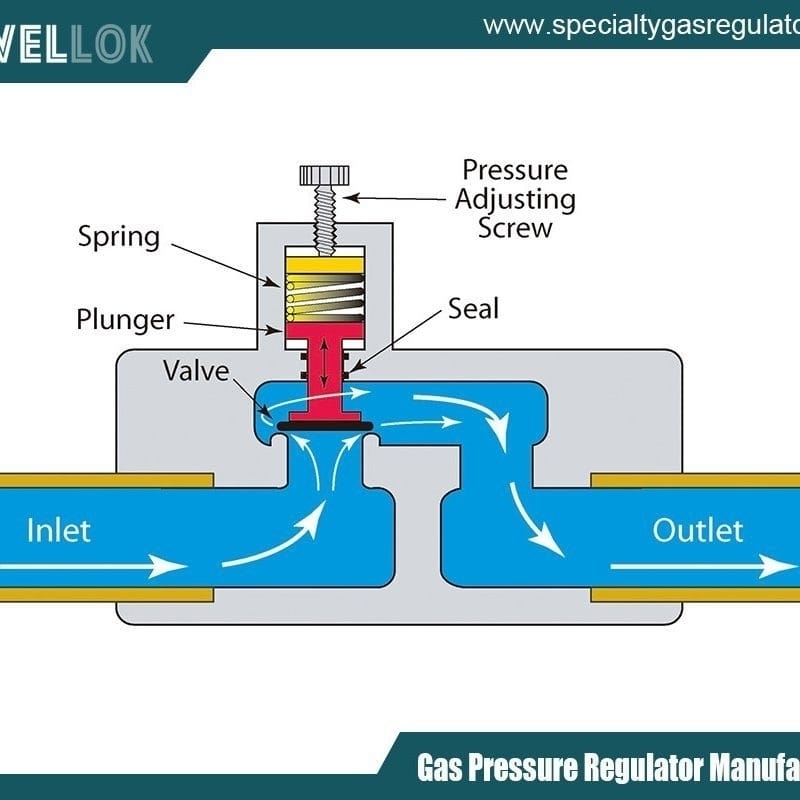

fabricants de régulateurs de gaz spéciaux
fabricants de régulateurs de gaz spéciaux
5. Conclusion
La prévention de la contamination dans un système de xénon de haute pureté est une démarche rigoureuse et continue qui exige une approche systématique. Elle commence par une conception intelligente utilisant des matériaux et des finitions appropriés, se concrétise par des procédures méticuleuses de nettoyage, d’assemblage et de conditionnement, et est maintenue par une purification intégrée et une surveillance vigilante. Il n’existe pas de « solution miracle » unique ; le succès résulte plutôt de l’effet cumulatif de multiples barrières redondantes contre la contamination. En respectant ces principes — minimiser les sources de contamination, concevoir des systèmes faciles à nettoyer, procéder à un recuit intensif, purifier en continu et surveiller sans relâche —, les ingénieurs et les scientifiques peuvent créer et maintenir les environnements de xénon d’une pureté irréprochable nécessaires pour repousser les limites de la découverte en physique fondamentale, en fabrication de pointe et en technologie médicale. La pureté du xénon est, en fin de compte, le reflet direct du soin et de la rigueur apportés au système qui le contient.
