Garantir un approvisionnement continu en hélium grâce aux collecteurs de commutation automatique de gaz

Garantir un approvisionnement continu en hélium grâce aux collecteurs de commutation automatique de gaz

Dans des applications critiques telles que l'imagerie par résonance magnétique (IRM), la fabrication de semi-conducteurs et la recherche de pointe, l'hélium est une ressource irremplaçable. Ses propriétés uniques, notamment son inertie et son point d'ébullition extrêmement bas, en font un élément essentiel. Cependant, sa chaîne d'approvisionnement est fragile, caractérisée par sa rareté et la volatilité de son prix. Toute interruption de l'approvisionnement en hélium peut entraîner des arrêts de production catastrophiques, des pertes financières considérables et compromettre la sécurité. Cet article explore le rôle crucial des systèmes automatisés de commutation de gaz pour garantir un approvisionnement en hélium continu, fiable et sûr. Nous examinerons leurs principes de fonctionnement, leurs composants clés, leurs avantages et les points essentiels à prendre en compte lors de leur mise en œuvre, en fournissant un plan technique pour la sécurisation des opérations dépendantes de l'hélium.

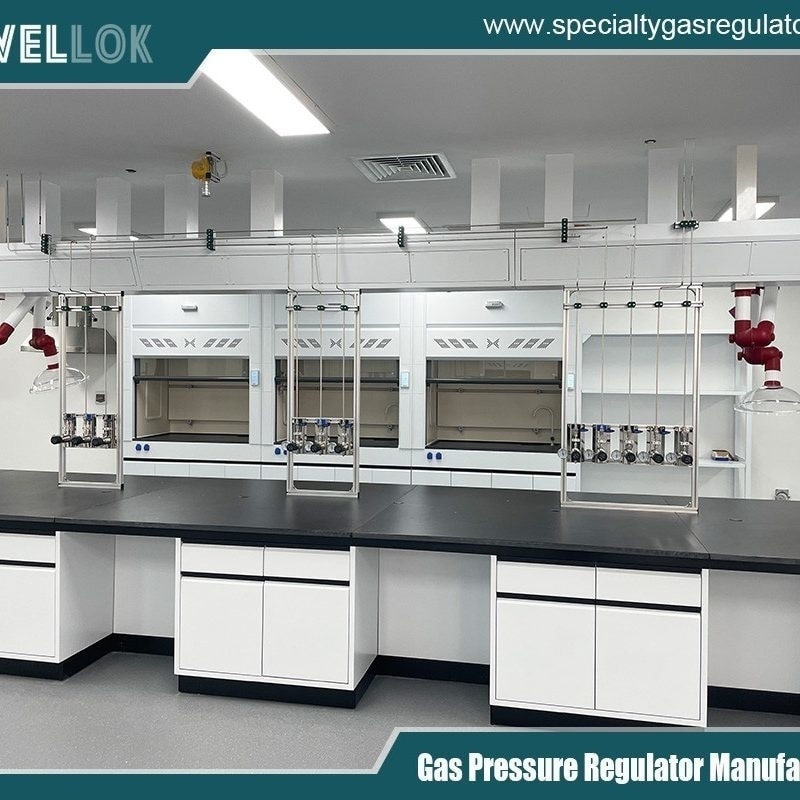

fabricants de collecteurs de commutation de bouteilles de gaz
L'impératif de l'hélium et le défi de la continuité
L’hélium (He) n’est pas un simple gaz industriel ; c’est une ressource non renouvelable et stratégique. Extrait principalement de réserves de gaz naturel, son approvisionnement mondial est géographiquement concentré et soumis à des pressions géopolitiques et économiques. Outre son utilisation dans les ballons de fête, ses applications essentielles sont nombreuses :

Soins de santé : Refroidissement des aimants supraconducteurs des appareils d'IRM. Une perte de supraconductivité due à l'évaporation de l'hélium représente une urgence de plusieurs millions de dollars.
Fabrication de haute technologie : Essentiel pour la création d'atmosphères inertes dans la croissance des fibres optiques et des cristaux semi-conducteurs (par exemple, pour les plaquettes de silicium), et comme gaz vecteur en chromatographie.
Analyse et recherche : Utilisé en chromatographie en phase gazeuse (GC), en chromatographie en phase gazeuse couplée à la spectrométrie de masse (GC-MS), et comme cryogène dans les spectromètres de résonance magnétique nucléaire (RMN) et les accélérateurs de particules.
Detection des fuites: La norme industrielle pour les tests d'étanchéité à haute sensibilité grâce à sa petite taille atomique.
Le point commun de ces applications est l'exigence d' une alimentation continue . Le changement manuel des bouteilles de gaz présente des risques : erreurs humaines, fluctuations de pression et risque de contamination par l'air. Dans un aimant d'IRM, même une brève exposition à l'air (contenant de l'oxygène et de l'humidité) peut dégrader la bobine supraconductrice. Dans un laboratoire de chromatographie en phase gazeuse, une interruption d'alimentation peut compromettre des échantillons en cours d'analyse et nécessiter un réétalonnage complet du système.

C’est à ce stade que les collecteurs de conversion de gaz pour automobiles passent d’un simple dispositif de commodité à un élément d’infrastructure essentiel.



Architecture système et principes de fonctionnement
Un collecteur à commutation automatique est un système intelligent conçu pour basculer automatiquement l'alimentation en gaz d'une source principale (« en service ») vers une source secondaire (« de réserve ») lorsque la source principale est épuisée. Pour les systèmes à hélium, ces collecteurs sont généralement configurés pour des bouteilles haute pression (par exemple, 200 à 300 bars) ou des réservoirs d'hélium liquide avec vaporisateurs.

2.1 Composants principaux :

Double flux d'entrée : Raccordé aux sources d'hélium primaire et secondaire. Chaque entrée est équipée d'un régulateur permettant d'abaisser la pression élevée de la bouteille à une pression système constante et utilisable (par exemple, 10 bars).
Transducteurs ou interrupteurs de pression : Véritables « cerveaux » de l’opération, ces capteurs surveillent en permanence la pression dans la conduite d’alimentation principale en aval de son régulateur.
Électrovannes: Les vannes à commande électrique (normalement ouvertes ou normalement fermées) sont pilotées par la logique du système. Elles permettent d'isoler ou de connecter les alimentations primaire et secondaire.
Clapets anti-retour : Essentiel pour empêcher le reflux de gaz de la source active vers la source épuisée ou la contamination croisée entre les conduites primaires et secondaires.
Panneau de commande/Contrôleur logique : Un automate programmable (PLC) reçoit les signaux des capteurs de pression. Il est programmé avec un point de consigne de commutation—un seuil de pression à partir duquel le commutateur se déclenche.
Système d'alarme et de notification : Des alarmes visuelles (balises lumineuses) et sonores, ainsi que des notifications à distance de plus en plus courantes (courriel, SMS, traps SNMP) pour alerter le personnel d'un changement de cylindre et de la nécessité de remplacer le cylindre vide.
Régulateur de sortie et soupape de purge : Permet un réglage final de la pression pour l'application finale. Une vanne de purge manuelle est souvent incluse pour la maintenance du système ou la purge après le remplacement du cylindre.
2.2 La séquence de changement :

Fonctionnement normal: L'hélium s'écoule des bouteilles principales, traverse l'électrovanne ouverte, puis le clapet anti-retour, avant d'atteindre l'application. L'électrovanne secondaire est fermée. Le contrôleur surveille la pression de la conduite principale.
Détection de l'épuisement : À mesure que le cylindre principal se vide, sa pression commence à chuter. Dès que la pression descend en dessous du seuil de commutation prédéfini (soigneusement réglé au-dessus de la pression d'entrée minimale requise pour l'application), le contrôleur déclenche une action.
Commutateur automatisé : Le contrôleur envoie un signal pour fermer l'électrovanne principale et ouvrir simultanément l'électrovanne secondaire. Les clapets anti-retour garantissent que le flux vers la sortie se fait uniquement de la source secondaire. Cette transition s'effectue en quelques millisecondes, maintenant ainsi la pression du système sans interruption.
Activation de l'alarme : Dès le basculement, le système active des alarmes locales et envoie des alertes à distance, signalant que la source principale est épuisée et doit être remplacée.
Remplacement et réinitialisation du cylindre : Le personnel remplace la bouteille primaire vide. Une fois la nouvelle bouteille raccordée, purgée (le cas échéant) et sa vanne ouverte, la pression du système est rétablie. Le collecteur peut alors être réinitialisé manuellement ou automatiquement, désignant la nouvelle bouteille comme source primaire ou secondaire, selon la logique du système.


Avantages techniques et principaux bénéfices
La mise en œuvre d'un système de commutation automatique apporte des avantages considérables en matière d'exploitation, de sécurité et d'économie.

Zéro interruption de service et intégrité des processus : L'avantage fondamental : les instruments d'analyse continuent de fonctionner, les aimants IRM restent stables et les processus de fabrication ne sont pas affectés par l'épuisement des cylindres. Ceci protège les expériences sensibles, les lots de production et les calendriers des patients.
Sécurité renforcée : En automatisant une tâche routinière mais essentielle, le système réduit la nécessité de manipuler fréquemment les bouteilles haute pression, minimisant ainsi les risques associés. Il prévient également le risque de mise sous vide complet, situation dangereuse qui pourrait entraîner l'aspiration de contaminants ou d'air.
Prévention de la contamination : L'action de commutation rapide et étanche, combinée à des clapets anti-retour, minimise le risque de rétrodiffusion d'air ou d'humidité dans les conduites de gaz, ce qui est primordial pour maintenir la pureté de l'hélium (souvent 99.999 % ou plus pour le grade 5.0/5.5).
Efficacité opérationnelle et économies de main-d'œuvre : Le personnel est libéré des tâches de surveillance constante de la pression et des changements de bouteilles urgents. Les alertes permettent un remplacement planifié et efficace des bouteilles pendant les heures normales de travail, évitant ainsi les interventions d'urgence.
Stabilité de la pression et qualité des données : Élimine les variations de pression liées aux changements manuels. Pour les instruments comme le GC-MS, cela garantit des signaux de base stables et des résultats reproductibles.
Optimisation de l'approvisionnement : Facilite l'utilisation de packs de bouteilles de plus grande capacité ou de réservoirs de gaz liquides comme source principale, les bouteilles servant de réserve, optimisant ainsi la logistique de livraison et améliorant potentiellement le coût du gaz par unité.


Considérations critiques relatives à la conception et à la mise en œuvre
La conception et la spécification d'un système de commutation automatique à l'hélium nécessitent une attention particulière aux détails.

Compatibilité des matériaux et intégrité de l'hélium : Tous les matériaux en contact avec le fluide (notamment les joints) doivent être compatibles avec l'hélium haute pression. L'utilisation de joints spécifiques à l'hélium (souvent fabriqués à partir de matériaux comme le Kel-F/PCTFE) est obligatoire, car les élastomères standards peuvent laisser passer l'hélium, entraînant des fuites lentes et une perte de pureté.
Exigences de pureté : Le collecteur doit être constitué de composants de haute intégrité et étanches à l'hélium (par exemple, raccords VCJ ou à joint frontal plutôt que filetages coniques). Pour les applications à ultra-haute pureté (UHP), le système doit être électropoli, certifié propre et pouvoir être étuvé.
Étalonnage du point de consigne de commutation : Ce réglage n'est pas arbitraire. Il doit être calculé en fonction de la pression d'entrée minimale requise par l'application, des caractéristiques du régulateur et de la chute de pression dans le système. Un réglage trop bas risque d'interrompre l'alimentation ; un réglage trop élevé entraîne un gaspillage de gaz utilisable dans la partie inférieure de la bouteille.
Hiérarchie et intégration des alarmes : Les systèmes doivent proposer des alarmes à plusieurs niveaux : une pré-alarme signalant une baisse imminente du niveau d’alimentation, une alarme principale de basculement et une alarme critique si le niveau de l’alimentation secondaire est également bas. L’intégration avec les systèmes de gestion technique du bâtiment (GTB) ou les plateformes de surveillance centralisées est essentielle pour la gestion des installations.
Conception à sécurité intégrée : En cas de coupure de courant, le système doit se mettre en sécurité (par exemple, les vannes doivent rester ouvertes ou fermées conformément à l'évaluation des risques de l'application). Pour les applications critiques comme l'IRM, des capteurs de pression redondants ou une alimentation de secours peuvent être nécessaires.
Ventilation et sécurité : Bien que l'hélium ne soit pas toxique, il est asphyxiant. Les collecteurs, notamment ceux situés dans des espaces clos, doivent être installés avec une ventilation adéquate. Il est recommandé d'installer des détecteurs de privation d'oxygène dans la pièce.


Configurations avancées et tendances futures
Au-delà du système standard à double alimentation, il existe des configurations plus sophistiquées :

Collecteurs multibancs : L'utilisation de trois groupes de bouteilles ou plus, avec une logique de rotation uniforme de l'utilisation, garantit une extraction maximale de gaz et une alimentation prolongée entre les visites d'entretien.
Sauvegarde liquide-cylindre : L'alimentation principale provient d'un grand vase Dewar à hélium liquide muni d'un évaporateur, secondé par un parc de bouteilles haute pression. Ce système est courant dans les grands centres de recherche ou les hôpitaux équipés de plusieurs appareils d'IRM.
Gestion du gaz « entièrement automatisée » : L'intégration du collecteur avec la surveillance des stocks (via des systèmes de pesage ou des algorithmes de pression/débit) permet de générer automatiquement des commandes auprès des fournisseurs de gaz, créant ainsi une chaîne d'approvisionnement entièrement automatisée.
Internet des objets et analyse prédictive : Les collecteurs modernes dotés d'une connectivité numérique peuvent transmettre des données de performance, permettant une maintenance prédictive (par exemple, la détection de la dérive du régulateur) et une analyse plus approfondie des profils de consommation de gaz.

fabricants de collecteurs de commutation de bouteilles de gaz
Conclusion
À une époque où l'hélium est précieux et indispensable, confier son approvisionnement à des processus manuels et intermittents représente un risque inacceptable. Les collecteurs de commutation automatique de gaz constituent une solution d'ingénierie éprouvée, robuste et intelligente pour garantir la continuité des opérations. Bien plus que de simples canalisations, ce sont des systèmes intégrés de sécurité et de fiabilité qui protègent des actifs de plusieurs millions de dollars, assurent l'intégrité des processus sensibles et optimisent l'efficacité opérationnelle.

Pour les utilisateurs d'hélium, investir dans un système de commutation automatique correctement spécifié, installé et entretenu n'est pas une option, mais un élément fondamental d'une gestion responsable des risques opérationnels. En garantissant un approvisionnement continu en gaz, ces systèmes assurent la continuité des progrès critiques dans les domaines de la santé, de la science et de l'industrie. Face à l'importance croissante de la gestion durable de l'hélium, le système de commutation automatisé constitue une première ligne de défense pour préserver cet élément précieux et les activités essentielles qu'il permet.
