Analyse comparative des vannes à membrane, des vannes à soufflet et des vannes à bille dans les applications de vannes pour gaz médicaux

{{{sourceTextContent.subTitle}}}

Analyse comparative des vannes à membrane, des vannes à soufflet et des vannes à bille dans les applications de vannes pour gaz médicaux

{{{sourceTextContent.description}}}

La distribution sûre, fiable et exempte de contamination des gaz médicaux (par exemple, l'oxygène, le protoxyde d'azote, l'air médical, le vide) constitue un pilier essentiel des infrastructures de santé modernes. Le choix d'une technologie de robinetterie adaptée au sein des réseaux de distribution et au niveau des terminaux de point d'utilisation a un impact direct sur la sécurité des patients, l'intégrité du système et l'efficacité opérationnelle. Cet article technique propose une comparaison exhaustive de trois types de vannes couramment utilisés — les vannes à membrane, les vannes à soufflet et les vannes à bille — dans le contexte des applications de vannes pour gaz médicaux. Il analyse leurs principes de fonctionnement respectifs, leurs avantages, leurs inconvénients et leurs cas d’utilisation idéaux afin d’éclairer les critères de sélection des concepteurs, ingénieurs et responsables d’établissements.

Les réseaux de distribution de gaz médicaux (MGPS) sont classés parmi les systèmes de maintien des fonctions vitales et sont régis par des normes internationales strictes telles que la norme ISO 7396-1 et des directives régionales comme la norme HTM 02-01 au Royaume-Uni. Les vannes de ces systèmes doivent garantir une étanchéité absolue, préserver la pureté du gaz, assurer un fonctionnement à sécurité intégrée et permettre un entretien aisé sans compromettre l’intégrité stérile de la canalisation. Le mécanisme interne de la vanne, qui sépare les pièces mobiles du flux de gaz, devient un facteur de différenciation essentiel. Cet article explore les spécificités techniques des vannes à membrane, à soufflet et à bille afin d’expliquer en quoi elles sont adaptées aux environnements médicaux.

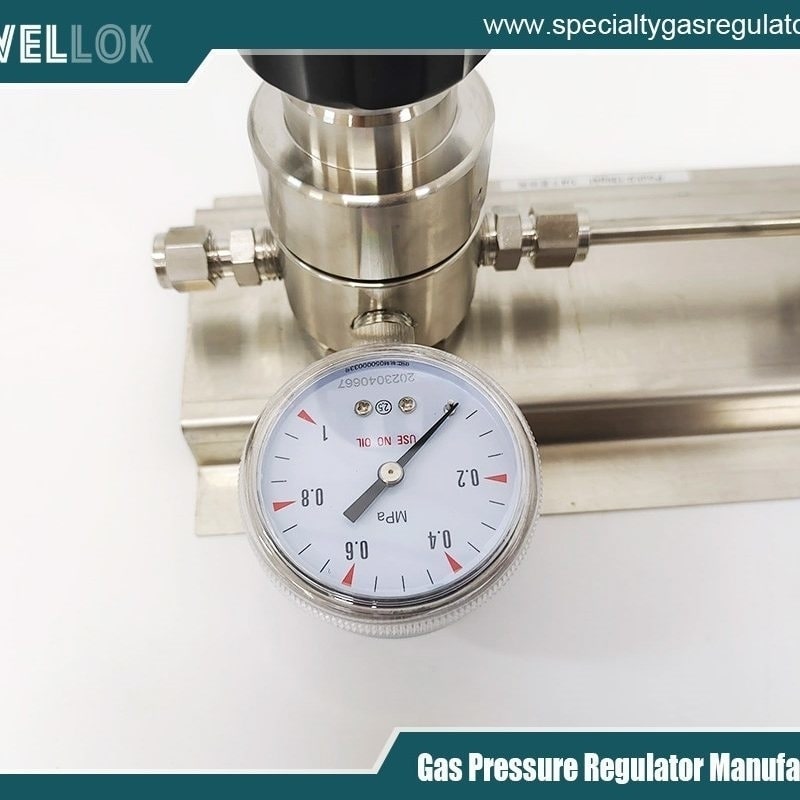

Top 10 des meilleurs fabricants chinois de vannes de régulation de pression pour gaz spéciaux
Top 10 des meilleurs fabricants chinois de vannes de régulation de pression pour gaz spéciaux
Vannes à membrane

1. Principe de fonctionnement
Une vanne à membrane utilise une membrane souple en élastomère (par exemple, EPDM, silicone) ou en PTFE comme élément d’étanchéité et d’isolation. La membrane est actionnée mécaniquement — généralement à l’aide d’un volant ou d’un bouton —, ce qui pousse un compresseur ou une tige contre la membrane, la forçant à s’abaisser pour venir s’appuyer contre un seuil ou un siège situé au fond du corps de la vanne. Ce mouvement bloque le passage du flux. En position ouverte, la membrane se rétracte complètement, créant un passage d’écoulement libre et sans obstruction.

2. Avantages dans les applications de gaz médicaux

Confinement et pureté supérieurs : le principal avantage réside dans l’isolation totale du chapeau de vanne et du mécanisme d’actionnement par rapport au flux de gaz. La membrane agit comme une barrière physique, empêchant tout lubrifiant, particule ou débris d’usure métallique de contaminer le gaz de haute pureté. Ceci est primordial pour les gaz médicaux.

Étanchéité : offre une excellente fermeture étanche aux bulles, essentielle pour prévenir les connexions croisées ou les fuites de gaz vitaux.

Nettoyabilité et stérilité : le passage direct du flux dans les modèles de type « weir » minimise les zones de stagnation et de piégeage des particules. La membrane et le corps peuvent être conçus pour des procédés de nettoyage en place (CIP) ou de stérilisation à la vapeur en place (SIP), ce qui est pertinent pour certaines applications de fabrication médicale, mais l’est moins pour les canalisations fixes.

Facilité d’entretien : le chapeau peut souvent être entretenu (remplacement de la membrane) sans retirer le corps de la vanne de la canalisation, ce qui préserve l’intégrité du système.

Absence de lubrification interne : élimine le risque de contamination par des vapeurs d’huile, une exigence essentielle selon les normes médicales.

3. Inconvénients

Limites de pression et de température : la résistance du matériau de la membrane définit les limites de fonctionnement. Les membranes en élastomère ne conviennent généralement pas aux pressions très élevées ou aux températures extrêmes. Les membranes en PTFE offrent une meilleure résistance chimique mais peuvent présenter des propriétés mécaniques différentes.

Caractéristiques de débit : en règle générale, les vannes à membrane ne sont pas idéales pour les applications à haut débit et faible perte de charge par rapport aux alternatives à passage intégral. Le déversoir peut créer une certaine restriction.

Fatigue de la membrane : Le mouvement de flexion est un mécanisme d’usure. La membrane est une pièce d’usure et nécessite un remplacement préventif périodique en fonction de sa durée de vie en cycles afin d’éviter une défaillance catastrophique.

Coût : Généralement plus chères que les vannes à bille standard, bien que souvent comparables aux vannes à soufflet de haute pureté.

Vannes à soufflet

1. Principe de fonctionnement
Une vanne à soufflet utilise un ensemble de soufflets métalliques (généralement en acier inoxydable) hermétiquement scellés, soudés à la tige et au corps de la vanne. Lorsque l’on tourne le volant, la tige se déplace de manière linéaire et le soufflet soudé se dilate ou se contracte, transmettant le mouvement au clapet ou au siège de la vanne tout en maintenant une étanchéité dynamique métal contre métal. Cela crée une double étanchéité : l’une au niveau du siège principal et une seconde à l’endroit où le soufflet est scellé au corps.

2. Avantages dans les applications de vannes pour gaz médicaux

Étanchéité hermétique : Le soufflet métallique assure un confinement secondaire remarquable, offrant un niveau extrêmement élevé d’étanchéité vis-à-vis de l’atmosphère (souvent évalué à <1×10⁻⁸ atm cc/sec He). Ceci est essentiel pour détecter les fuites dans les systèmes sous vide critiques ou pour contenir des gaz dangereux ou coûteux.

Absence totale de fuite au niveau de la garniture : contrairement aux vannes à presse-étoupe, les vannes à soufflet ne comportent pas de joint dynamique au niveau de la tige (garniture) susceptible de s’user et de fuir. Cela élimine une source majeure d’émissions fugitives et de maintenance.

Durabilité et aptitude aux hautes pressions et températures élevées : leur construction entièrement métallique (soufflet, tige, corps) rend ces vannes robustes pour des applications à pression et température plus élevées par rapport aux vannes à étanchéité en élastomère.

Adaptation aux gaz critiques et dangereux : leur confinement exceptionnel en fait la vanne de choix pour les gaz hautement toxiques ou asphyxiants parfois utilisés dans des applications médicales spécialisées (par exemple, les gaz de laboratoire, certains mélanges de gaz anesthésiques) où même une fuite infime est inacceptable.

3. Inconvénients

Coût : Il s’agit de l’option la plus coûteuse parmi les trois, en raison de la fabrication de précision de l’ensemble à soufflet.

Fatigue du soufflet : Le soufflet métallique est soumis à une fatigue cyclique. Sa durée de vie est limitée et doit être évaluée en fonction du nombre de cycles et de la longueur de course. Une défaillance catastrophique du soufflet, bien que rare avec une conception adéquate, doit être prise en compte.

Risque de contamination interne : contrairement au diaphragme, le soufflet n’isole pas le mécanisme de la tige du flux de gaz. Des particules d’usure provenant des filets de la tige ou de l’actionneur pourraient théoriquement pénétrer dans le circuit d’écoulement, bien que les conceptions de haute qualité minimisent ce risque.

Course et coefficient de débit limités : Les contraintes de conception du soufflet peuvent limiter la course de la tige, ce qui peut affecter la capacité de débit (Cv) par rapport à une vanne à bille.

Réparation complexe : La réparation d’un soufflet défaillant n’est souvent pas réalisable sur site ; il peut être nécessaire de remplacer l’ensemble de la cartouche ou de la vanne.

Vannes à bille

1. Principe de fonctionnement
Une vanne à bille contrôle le débit à l’aide d’une bille rotative percée en son centre. Une rotation de 90 degrés de l’actionneur aligne l’alésage avec la canalisation (position ouverte) ou place la paroi pleine de la bille en travers de celle-ci (position fermée). Dans le domaine des gaz médicaux, elles sont presque exclusivement utilisées en configuration à passage intégral (full-bore) afin de minimiser la perte de charge et sont équipées d’une tige montante ou d’une poignée à indicateur visuel pour indiquer clairement l’état ouvert/fermé — une exigence de sécurité conforme aux normes.

2. Avantages dans les applications de gaz médicaux

Excellente capacité de débit et faible perte de charge : les vannes à bille à passage intégral offrent un passage pratiquement sans obstruction, minimisant ainsi la perte de charge, ce qui est bénéfique pour le maintien des pressions de sortie aux terminaux.

Fonctionnement rapide et indication claire de la position : une simple rotation de 90 degrés permet une fermeture rapide. La tige montante ou le levier indicateur, obligatoires, fournissent une confirmation visuelle sans ambiguïté de l’état de la vanne — une caractéristique de sécurité essentielle.

Robustesse et simplicité : le mécanisme simple à quart de tour, comportant un minimum de pièces mobiles, offre une grande fiabilité et une longue durée de vie pour les applications de type « ouvert/fermé ».

Rentabilité : il s’agit généralement du choix le plus économique pour les applications standard d’isolement en mode tout ou rien.

Bonne étanchéité : lorsqu’elles sont équipées de sièges en PTFE de haute qualité ou en polymère renforcé, elles assurent une fermeture étanche aux bulles très fiable.

3. Inconvénients

Zones de stagnation et facilité de nettoyage : la cavité autour de la bille (dans les modèles standard) peut retenir de l’humidité, des particules ou favoriser la prolifération microbienne — ce qui constitue un problème majeur pour la pureté du gaz. Des modèles à « remplissage de cavité » ou à « bille flottante libre » existent pour pallier ce problème, mais ils entraînent un surcoût.

Risque de contamination interne : les débris d’usure provenant de l’interface bille/siège et, surtout, la migration potentielle de lubrifiant à partir des joints de tige (garniture) peuvent contaminer le flux de gaz. Les vannes à bille pour gaz médicaux doivent être assemblées en salle blanche et utiliser avec parcimonie des lubrifiants de qualité médicale non migratoires.

Fuite au niveau du joint de tige (émissions fugitives) : le joint dynamique de la tige (garniture) constitue un point de fuite potentiel vers l’atmosphère au fil du temps, ce qui nécessite un entretien et un resserrage périodiques. Cette solution est moins souhaitable que l’étanchéité hermétique d’un soufflet ou que l’étanchéité isolée d’un diaphragme.

Non adapté à la régulation de débit : la régulation de débit à l’aide d’un robinet à bille peut provoquer de la cavitation et une usure inégale du siège ; elle est généralement déconseillée dans les systèmes médicaux de précision.

Résumé comparatif et critères de sélection

Caractéristique Vanne à membrane Vanne à soufflet Vanne à bille
Mécanisme d’étanchéité principal Membrane en élastomère/PTFE Soufflet métallique + siège Bille rotative sur siège en polymère
Risque de contamination (flux gazeux) Très faible (isolation totale) Faible à modéré (pas d’isolation de la tige) Modéré (cavités, risque lié au lubrifiant de la tige)
Fuites vers l’atmosphère Très faible (via le joint à membrane) Extrêmement faible (soufflet hermétique) Modéré (via la garniture de tige)
Débit admissible (Cv) Modéré (limité par le déversoir) Modéré Élevé (passage intégral)
Pression/température nominales Modérées (limitées par la membrane) Élevées (entièrement métallique) Élevée
Cycle de maintenance Remplacement de la membrane Durée de vie du soufflet / Remplacement de l'unité Réglage de la garniture de tige / Remplacement du siège
Risque de fatigue cyclique Fatigue de la membrane Fatigue du soufflet Minime
Coût Moyen à élevé Élevé Faible à moyen
Application médicale idéale Isolation générale des circuits MGPS, points de prélèvement où la pureté est essentielle, vannes de zone. Conduites de gaz critiques/dangereuses, systèmes de vide, sources haute pression, laboratoires de R&D. Isolation des conduites principales, vannes d’arrêt des dérivations, points non critiques nécessitant une indication visuelle claire.
Consignes de sélection :

Pour les prises patient générales (unités murales, suspensions au plafond) : les vannes à membrane constituent souvent le choix privilégié en raison de leur équilibre optimal entre garantie de pureté, étanchéité fiable et simplicité d’entretien. Elles constituent la norme de facto pour les unités terminales dans de nombreuses régions.

Pour l’isolement de la conduite principale, les collecteurs et les vannes de zone : les vannes à bille (à passage intégral, à tige montante) sont couramment utilisées pour leur excellent débit, leur indication claire et leur rapport coût-efficacité pour les conduites de plus grand diamètre ne nécessitant pas d’opérations fréquentes. Les vannes à membrane constituent également une alternative sérieuse dans ce cas, en particulier lorsque la pureté est primordiale.

Pour les systèmes de vide médico-chirurgical (MSV) : les vannes à soufflet sont vivement recommandées, en particulier pour l’isolation critique. Leur étanchéité hermétique est essentielle pour maintenir l’intégrité du vide et effectuer avec précision les tests d’étanchéité du système.

Pour les équipements de source et les gaz haute pression/de laboratoire : les vannes à soufflet excellent dans le confinement des gaz à haute pression et des gaz spéciaux dangereux. Les vannes à membrane peuvent être utilisées pour des sources à basse pression telles que les compresseurs d’air médical.

fabricants de régulateurs de gaz spéciaux
fabricants de régulateurs de gaz spéciaux
Conclusion
Il n’existe pas de vanne « idéale » unique pour toutes les applications de vannes de gaz médicaux. Le choix repose sur une analyse minutieuse des risques et des avantages, en fonction de la fonction spécifique du système.

Les vannes à membrane offrent la protection la plus robuste contre la contamination interne et constituent la solution de référence pour les applications au chevet du patient.

Les vannes à soufflet assurent une étanchéité inégalée contre les fuites externes et constituent la référence absolue pour les applications les plus critiques et les plus dangereuses.

Les vannes à bille offrent une isolation économique à haut débit avec une excellente indication visuelle ; elles conviennent aux conduites de distribution principales où les risques liés aux cavités peuvent être maîtrisés.

Le respect des normes applicables (ISO, HTM, NFPA 99) est incontournable. En définitive, le choix doit donner la priorité à la sécurité des patients en garantissant la pureté des gaz, l’intégrité du système et un fonctionnement fiable tout au long du cycle de vie du réseau de distribution de gaz médicaux. Une approche hybride, consistant à utiliser chaque type de vanne là où ses atouts sont les plus utiles, permet souvent d’obtenir le réseau de distribution de gaz médicaux le plus sûr et le plus efficace.
