Collecteur de gaz SiH₄ : conception, applications et considérations de sécurité

{{{sourceTextContent.subTitle}}}

Collecteur de gaz SiH₄ : conception, applications et considérations de sécurité

{{{sourceTextContent.description}}}

Réseau de distribution de gaz SiH₄ : conception, applications et considérations de sécurité

Dans le domaine de la fabrication des semi-conducteurs et du traitement des matériaux de pointe, le silane (SiH₄) joue un rôle essentiel en tant que gaz précurseur pour le dépôt de films à base de silicium. Le SiH₄, gaz incolore, pyrophorique et à l’odeur caractéristique, est hautement réactif et inflammable, ce qui fait de sa manipulation un aspect critique des opérations industrielles. Un collecteur de gaz SiH₄ sert de système de distribution central garantissant un acheminement sûr, efficace et contrôlé de ce gaz depuis les bouteilles de stockage vers les équipements de traitement. Cet article technique explore en détail les subtilités des collecteurs de gaz SiH₄, en examinant leurs principes de conception, leurs composants clés, leurs mécanismes de fonctionnement, leurs applications et les protocoles de sécurité essentiels. En comprenant ces systèmes, les ingénieurs et les techniciens peuvent optimiser les performances tout en atténuant les risques liés à la manipulation de gaz dangereux.

On ne saurait trop insister sur l’importance d’un collecteur de gaz SiH₄ bien conçu. Dans des environnements de haute pureté tels que les salles blanches, où même des contaminants infimes peuvent compromettre les rendements de production, le collecteur sert de point de passage pour le flux de gaz. Il régule la pression, filtre les impuretés et offre une redondance pour éviter les temps d’arrêt. Alors que les industries s’orientent vers des composants électroniques de plus en plus miniaturisés à l’échelle nanométrique, la demande en systèmes de distribution de SiH₄ précis a explosé, stimulant les innovations dans la technologie des collecteurs.

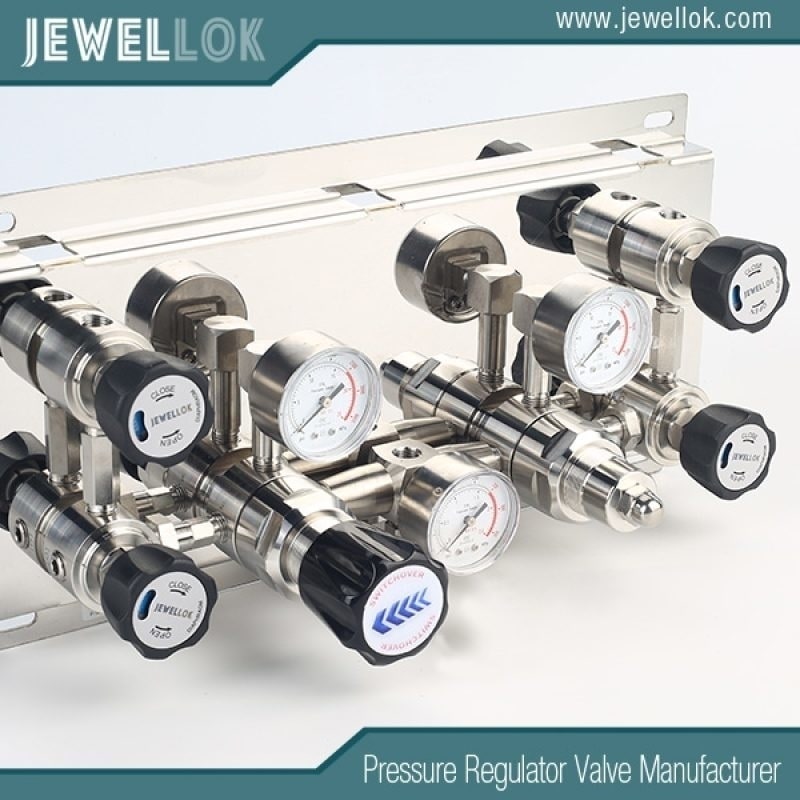

Système de collecteur à commutation automatique des bouteilles de gaz spécialisés
Système de collecteur à commutation automatique des bouteilles de gaz spécialisés
Principes de conception des collecteurs de gaz SiH₄

La conception d’un collecteur de gaz SiH₄ commence par le choix des matériaux capables de résister à la nature corrosive et réactive du gaz. En règle générale, les collecteurs sont fabriqués en acier inoxydable de haute qualité, tel que le 316L, qui offre une excellente résistance à la corrosion et maintient des niveaux de pureté ultra-élevés. L’électropolissage des surfaces internes réduit la génération de particules et améliore la propreté, ce qui est crucial pour les applications dans le domaine des semi-conducteurs où la pureté dépasse 99,9999 %.

Une configuration standard de collecteur de gaz SiH₄ comprend plusieurs orifices d’entrée pour le raccordement des bouteilles de gaz, ce qui permet une commutation transparente entre les sources. Cette configuration utilise souvent des systèmes de commutation automatique qui détectent une baisse de pression dans une bouteille et basculent vers une source de secours sans interrompre le débit. Les régulateurs de pression, fabriqués à partir de matériaux compatibles avec le SiH₄, maintiennent la pression en aval dans des tolérances strictes, généralement comprises entre 0,5 et 5 bars, en fonction des exigences du procédé.

Le contrôle du débit est assuré par des régulateurs de débit massique (MFC) intégrés au collecteur. Ces dispositifs utilisent des capteurs thermiques ou de pression pour mesurer et ajuster avec précision les débits de gaz, souvent à la millilitre par minute près. Pour le SiH₄, qui se décompose à des températures élevées, les collecteurs intègrent des éléments de refroidissement ou une isolation afin d’empêcher toute réaction prématurée. De plus, des conduites de purge avec des gaz inertes comme l’azote sont indispensables pour évacuer le système lors des changements de bouteilles, ce qui minimise l’exposition à l’air et réduit le risque d’inflammation.

Les conceptions modulaires se sont généralisées, permettant une évolutivité. Un collecteur de base peut prendre en charge deux bouteilles, tandis que les systèmes avancés peuvent en gérer des dizaines, réparties sur plusieurs panneaux pour un gain de place. Des simulations de dynamique des fluides computationnelle (CFD) sont souvent utilisées lors de la phase de conception pour optimiser les trajets du gaz, garantissant ainsi une distribution uniforme et des volumes morts minimaux où le gaz pourrait stagner et se décomposer.

Composants clés et fonctionnalités

Au cœur d’un collecteur de gaz SiH₄ se trouvent plusieurs composants essentiels qui fonctionnent de concert. Les raccords de bouteilles utilisent des raccords CGA (Compressed Gas Association) spécifiques au SiH₄, tels que le CGA 350, afin de garantir une étanchéité parfaite. Les vannes d’isolement, souvent à commande pneumatique, permettent de couper l’alimentation par section lors des opérations de maintenance.

Les filtres et les purificateurs sont indispensables pour éliminer les particules et les traces d’impuretés. Les purificateurs au point d’utilisation, utilisant des matériaux getteurs, peuvent atteindre des niveaux de pureté inférieurs au ppb (parties par milliard) pour l’humidité et l’oxygène, qui nuisent à la stabilité du SiH₄. Les transducteurs de pression et les manomètres assurent une surveillance en temps réel, transmettant les données à des automates programmables (PLC) pour un contrôle automatisé.

Le système de contrôle du collecteur s’intègre souvent à un logiciel de supervision et d’acquisition de données (SCADA), permettant une surveillance à distance et le déclenchement d’alarmes en cas d’anomalies telles que des chutes de pression ou des fuites. Dans les environnements dangereux, les composants électriques sont logés dans des boîtiers antidéflagrants conformes aux normes ATEX ou NEC.

Sur le plan fonctionnel, le collecteur fonctionne selon plusieurs phases : alimentation, régulation, distribution et évacuation. Lors de l’alimentation, le gaz entre depuis les bouteilles sous haute pression (jusqu’à 150 bars). La régulation réduit cette pression à des niveaux utilisables, tandis que la distribution achemine le gaz vers plusieurs points d’utilisation via des tuyaux en acier inoxydable. Les systèmes d’évacuation, notamment les épurateurs, neutralisent tout SiH₄ évacué afin d’empêcher tout rejet dans l’environnement.

Applications industrielles

Les collecteurs de gaz SiH₄ sont largement utilisés dans l’industrie des semi-conducteurs pour les procédés de dépôt chimique en phase vapeur (CVD). Dans le CVD assisté par plasma (PECVD), le SiH₄ est décomposé pour former des couches de dioxyde ou de nitrure de silicium dans les circuits intégrés. Les collecteurs garantissent un débit de gaz constant, ce qui a un impact direct sur l’uniformité du film et les performances des dispositifs.

Au-delà des semi-conducteurs, le SiH₄ est utilisé dans la fabrication photovoltaïque pour les cellules solaires en silicium amorphe. Dans ce domaine, les collecteurs équipent des chambres de dépôt à grande échelle, où les débits peuvent dépasser plusieurs litres par minute. Dans la production d’écrans plats, les collecteurs de SiH₄ facilitent la création de transistors à couche mince.

Parmi les applications émergentes figurent la nanotechnologie et les céramiques avancées, où le SiH₄ sert de source de silicium pour les nanofils ou les revêtements. Dans les laboratoires de recherche, des collecteurs compacts permettent de mener des expériences précises en science des matériaux. Le secteur automobile en bénéficie également de manière indirecte, car les matériaux dérivés du SiH₄ améliorent les technologies des capteurs.

Dans toutes ces applications, la fiabilité du collecteur est primordiale. Les temps d’arrêt dans une usine de fabrication peuvent coûter des millions ; c’est pourquoi les conceptions redondantes avec des composants remplaçables à chaud sont la norme. L’intégration des principes de l’Industrie 4.0 permet une maintenance prédictive, en utilisant l’IA pour prévoir les défaillances des composants à partir des données d’utilisation.

Protocoles de sécurité et maintenance

La manipulation du SiH₄ exige des mesures de sécurité rigoureuses en raison de ses propriétés pyrophoriques : il s’enflamme spontanément dans l’air à des concentrations supérieures à 1,4 %. Les collecteurs de gaz SiH₄ intègrent plusieurs niveaux de sécurité, à commencer par des systèmes de détection des fuites utilisant des capteurs infrarouges ou des spectromètres de masse pour identifier les fuites infimes.

Les vannes d’arrêt d’urgence (ESV) s’activent dès la détection d’un danger, isolant ainsi le collecteur. Des systèmes de ventilation maintiennent une pression négative dans les enceintes afin de confiner tout rejet. Le respect des protocoles relatifs aux équipements de protection individuelle (EPI), notamment l’utilisation d’appareils respiratoires autonomes, est obligatoire pour les opérateurs.

La maintenance des collecteurs de gaz SiH₄ suit un calendrier rigoureux. Des inspections visuelles quotidiennes permettent de détecter les fuites ou la corrosion, tandis que des étalonnages hebdomadaires vérifient la précision des régulateurs de débit (MFC). Les révisions annuelles comprennent le démontage, le nettoyage à l’aide de solvants inertes et le remplacement des joints. Des tests d’étanchéité à l’hélium garantissent l’intégrité du système après maintenance.

La formation est essentielle ; le personnel doit comprendre les dangers liés au SiH₄, notamment son potentiel à former des mélanges explosifs. Le respect de normes telles que la SEMI S2 relative à la sécurité des équipements semi-conducteurs régit l’exploitation des collecteurs.

Les considérations environnementales incluent l’élimination appropriée des bouteilles usagées et des effluents des épurateurs. Les programmes de recyclage des bouteilles de SiH₄ réduisent les déchets, s’alignant ainsi sur les objectifs de développement durable.

Application d’un régulateur de pression pour gaz ultra-haut de pureté
Application d’un régulateur de pression pour gaz ultra-haut de pureté
Défis et tendances futures

Malgré les progrès réalisés, des défis persistent dans la technologie des collecteurs de gaz SiH₄. La miniaturisation exige une pureté et une précision encore plus élevées, repoussant les limites des matériaux actuels. Les pressions sur les coûts dans des marchés concurrentiels imposent de trouver un équilibre entre sophistication et accessibilité financière.

Les tendances futures s’orientent vers des collecteurs intelligents intégrant l’IoT pour une analyse en temps réel. Les progrès de l’impression 3D pourraient permettre de créer des géométries de collecteurs sur mesure, réduisant ainsi les délais de fabrication. D’autres gaz ou précurseurs pourraient faire leur apparition, mais le rôle bien établi du SiH₄ garantit que les collecteurs évolueront en parallèle.

En conclusion, le collecteur de gaz SiH₄ constitue la pierre angulaire d’une manipulation sûre et efficace des gaz dans les industries de haute technologie. Sa conception, ses composants et ses dispositifs de sécurité soulignent l’alliance entre expertise technique et gestion des risques, indispensable pour les matières dangereuses. À mesure que la technologie progresse, ces systèmes continueront de s’adapter, soutenant les innovations qui font avancer l’électronique moderne et bien au-delà.
