Dans les domaines exigeants de la recherche en laboratoire et de la fabrication de semi-conducteurs, la qualité des gaz de procédé est primordiale. Des traces de contaminants, même à des concentrations de l'ordre du ppb (partie par milliard) ou du ppt (partie par billion), peuvent compromettre des expériences délicates, dégrader les performances des instruments d'analyse ou entraîner des pertes de rendement catastrophiques lors de la fabrication de puces. Si l'on accorde une grande importance aux gaz eux-mêmes, le détendeur – dispositif contrôlant la pression entre la bouteille et le point d'utilisation – est un élément essentiel, et souvent sous-estimé, pour préserver l'intégrité du gaz. Un détendeur industriel standard peut réintroduire davantage d'impuretés que celles éliminées avec soin par le fournisseur de gaz.



Ce guide explore la sélection des régulateurs de gaz spéciaux de haute pureté , fournissant un cadre permettant aux ingénieurs, aux chercheurs et aux spécialistes des achats de choisir le dispositif adapté à leur application spécifique dans les environnements de laboratoire et de semi-conducteurs.


fabricants de collecteurs de commutation de bouteilles de gaz


Partie 1 : Comprendre les enjeux – Pourquoi les organismes de réglementation des normes échouent

La fonction principale d'un régulateur est de réduire la pression élevée et variable d'une bouteille de gaz à une pression de distribution stable et plus basse. De ce fait, ses composants internes sont constamment en contact avec le flux de gaz. Les régulateurs standard sont conçus pour un coût et une durabilité optimaux en milieu industriel, et non pour la manipulation de gaz ultra-purs. Leurs modes de défaillance dans les applications à haute pureté incluent :

Dégazage :Les joints élastomères (comme le Buna-N) et les vides internes peuvent libérer des hydrocarbures, de la vapeur d'eau et d'autres substances volatiles dans le flux gazeux.
Pénétration:Les gaz, notamment l'hélium et l'hydrogène, peuvent diffuser à travers les diaphragmes et les joints en polymère.
Adsorption/désorption de surface :Les surfaces internes rugueuses (par exemple, les corps moulés ou usinés) peuvent piéger l'humidité et les particules, les libérant ultérieurement en fonction des variations de pression ou de débit.
Contamination métallique :La corrosion ou la génération de particules provenant des ressorts internes, des pistons et des soupapes peuvent introduire des ions métalliques, un contaminant mortel dans les processus de fabrication des semi-conducteurs.
Purgeabilité incomplète :Les passages internes complexes comportant des volumes morts emprisonnent le gaz, ce qui rend la purge lors des changements de gaz lente et inefficace, entraînant une contamination croisée.




Partie 2 : Critères de sélection fondamentaux des régulateurs de gaz spéciaux de haute pureté

Le choix du régulateur approprié nécessite l'analyse de plusieurs spécifications interdépendantes.

Pureté et matériaux de construction
Il s'agit de la décision la plus fondamentale, directement liée à la pureté requise du gaz.

Acier inoxydable (SS) :Le seuil de pureté élevé.
Type 316L :La norme du secteur. Le « L » indique une faible teneur en carbone, minimisant la précipitation de carbures lors du soudage, qui peut créer des sites de corrosion. Il offre une excellente résistance à la corrosion.
Intérieur électropoli (EP) :Un procédé essentiel. L'électropolissage élimine les aspérités microscopiques de la surface, créant une couche d'oxyde lisse et passive qui réduit les sites d'adsorption, améliore la résistance à la corrosion et facilite le lavage des particules.
Finition de surface:Mesurée en Ra (rugosité moyenne), la rugosité est généralement spécifiée pour les régulateurs de qualité semi-conducteurs avec une valeur Ra ​​inférieure à 10 micro-pouces. Une finition plus lisse minimise le piégeage des particules.
Matériau du diaphragme:
Diaphragmes métalliques (acier inoxydable) :Indispensables pour les gaz de très haute pureté et les gaz corrosifs/dangereux. Ils éliminent totalement la perméation et le dégazage. Utilisés dans "Joint de diaphragme" ou régulateurs « tout métal ».
Élastomères de haute pureté :Pour les applications de haute pureté moins critiques, les perfluoroélastomères Viton® ou Kalrez® de qualité FDA sont couramment utilisés ; ils présentent un faible dégazage et une bonne résistance chimique. Ils servent généralement de joints secondaires et non de membrane principale de détection de pression.
Joints et sièges de soupapes :
Métal sur métal :Utilise un embout de potence usiné avec précision (souvent en acier inoxydable 316L) assurant l'étanchéité avec un siège rigide (par exemple, en PCTFE ou Rulon). Offre une durée de vie élevée et aucune émission de gaz.
Élastomère :Le PCTFE (Kel-F) est un matériau polymère de haute pureté privilégié pour les sièges en raison de sa dureté et de son inertie chimique.


Type de conception : à ressort ou à dôme
À ressort (à actionnement direct) :Le type le plus courant. La force d'un ressort s'oppose à un diaphragme pour contrôler l'élément de fermeture. Ces modèles sont plus simples et moins coûteux. Cependant, la pression de sortie diminue lorsque la pression d'entrée baisse ou que le débit augmente, car la force du ressort est constante.
Régulateur de purge de dilution :Comporte deux entrées de gaz indépendantes, permettant à un gaz de purge inerte (par exemple, N2) de diluer le gaz spécial pour une manipulation sûre des gaz pyrophoriques ou toxiques.
À dôme (piloté) :Utilise la pression du gaz d'alimentation (la pression du « dôme ») au lieu d'un ressort pour commander la vanne principale. La pression du dôme est réglée par un petit régulateur pilote interne.
Avantages :Offre une stabilité exceptionnelle. La pression de sortie reste insensible à la chute de pression d'entrée. Permet un contrôle précis à distance grâce à la pression du dôme. Offre un débit supérieur.
Inconvénients : Plus complexe, plus coûteux. Nécessite un gaz d'alimentation en pression propre pour le dôme.
Choix du semi-conducteur :Les régulateurs à dôme sont omniprésents dans les usines de semi-conducteurs pour des processus critiques comme le CVD et la gravure en raison de leur stabilité et de leur contrôlabilité.


Propreté et traitement
Nettoyage et passivation :Les régulateurs doivent être nettoyés pour éliminer les huiles de fabrication, les particules et les contaminants. Les procédés peuvent inclure le nettoyage par ultrasons et passivation—un bain d'acide nitrique qui renforce la couche d'oxyde de chrome sur l'acier inoxydable.
Paquet:Les régulateurs de haute pureté doivent être emballés dans un environnement de salle blanche à l'aide d'un emballage sans particules et à faible dégazage (souvent un double emballage avec purge de gaz inerte) afin de préserver leur propreté jusqu'au point d'installation.


Connexion et configuration
Connexions entrée/sortie :Raccordez les bouteilles et le système. Parmi les options haute pureté courantes, on trouve les raccords à joint frontal VCJ®/G-metal (soudés ou mécaniques), les raccords de tubes Swagelok® ou les sorties CGA (Compressed Gas Association) avec écrous spécifiques pour différents gaz. Les raccords à joint frontal sont privilégiés pour une étanchéité optimale sous ultra-vide.
Ports de purge :Des ports auxiliaires optionnels (souvent 1/4″ ou 1/8″ VCJ) sur les côtés entrée et sortie facilitent la purge in situ du corps du régulateur.
Jauges:Privilégiez les manomètres haute pureté avec composants internes en acier inoxydable et membranes en PTFE. Pour une pureté optimale, les régulateurs sans manomètre éliminent un volume interne important et un risque de fuite ou de contamination.




Partie 3 : Conseils spécifiques à l'application

Fabrication de semi-conducteurs
Les usines de semi-conducteurs fonctionnent avec des exigences de pureté de gaz extrêmes, les spécifications exigeant souvent des gaz de « qualité électronique » ou conformes à la norme « SEMI ».

Facteurs clés:Les contaminants de niveau ppt, les niveaux totaux d'hydrocarbures, les ions métalliques (Na+, K+, Fe+), l'humidité (H2O) et l'oxygène (O2) peuvent tous affecter l'intégrité de l'oxyde de grille, provoquer des erreurs de dopage ou créer des défauts.
Recommandations principales :
Matière: Acier inoxydable EP 316L, Ra < 10 µin.
Conception:Régulateurs à dôme sont des standards pour la plupart des alimentations en gaz en vrac destinées aux outils (par exemple, N2, O2, H2, Ar). Ils assurent la stabilité nécessaire à l'alimentation des régulateurs de débit massique (MFC).
Scellage:Pour les gaz les plus critiques et corrosifs (par exemple, HCl, Cl2, HBr, WF6), l'utilisation de joints à membrane entièrement métalliques est obligatoire. Les sièges en PCTFE de haute pureté ou en métal sont la norme.
Gaz spéciaux :
Hydrures et corrosifs (SiH4, AsH3, PH3, Cl2) :Utiliser des régulateurs entièrement métalliques, à membrane et à dôme. Souvent désignés « pour milieux corrosifs ».
Pyrophoriques (SiH4, PH3) :Des régulateurs de purge de dilution sont nécessaires pour un changement de bouteille en toute sécurité.
Dopants de haute pureté (B2H6, AsH3) :Joints à membrane ultra-purs avec des configurations dédiées, jamais utilisées avec d'autres gaz.

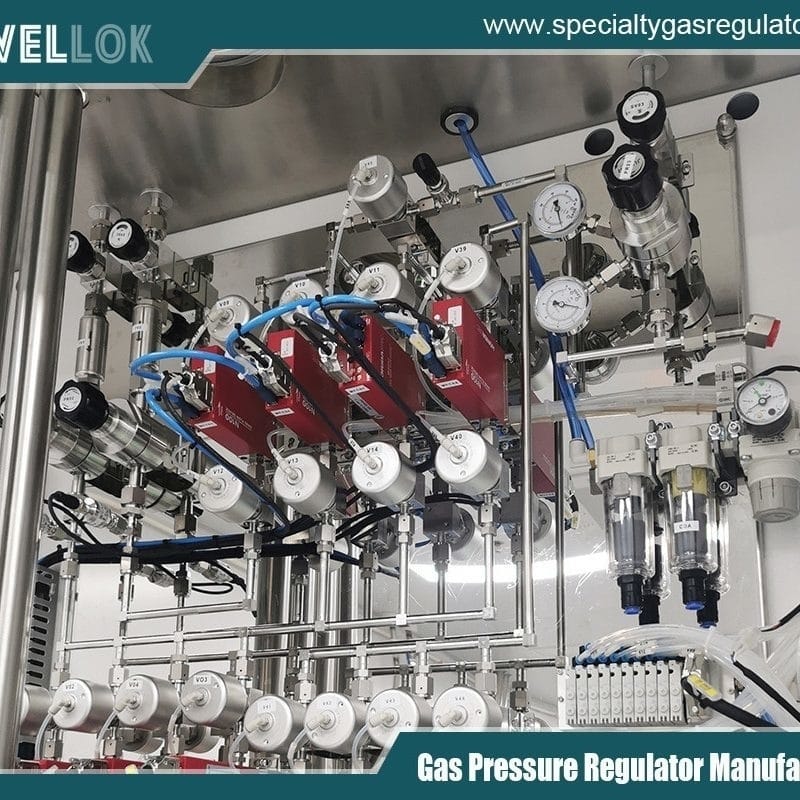

Armoire à gaz vs. Point d'utilisation (PoU) :Les armoires à gaz centrales utilisent des panneaux à haut débit et à remplissage par dôme. Les régulateurs de pression au point d'utilisation (PoU), montés directement sur l'outil, assurent une dernière étape de contrôle de la pression et de protection de la pureté juste avant la chambre de traitement.
Applications de laboratoire et d'analyse
Les laboratoires répondent à un large éventail de besoins, allant des laboratoires d'enseignement universitaire aux installations analytiques de pointe.

Facteurs clés:Précision, stabilité pour l'étalonnage des instruments, minimisation du bruit de fond dans les analyseurs, prévention de la contamination des colonnes/méthodes et sécurité.
Recommandations principales :
Recherche générale sur la haute pureté (GC, GC-MS, ICP-MS) :Un détendeur à deux étages de haute qualité, à ressort, avec corps en acier inoxydable 316L, intérieur électropoli et joints Viton/Kalrez, est souvent suffisant. Sa conception à deux étages offre une meilleure stabilité qu'un modèle à un seul étage.
Analyse d'ultra-traces (ICP-MS, travail au niveau ppb) :Optez pour un régulateur à membrane métallique avec joint d'étanchéité. Cela élimine le dégazage d'hydrocarbures lié à l'élastomère, susceptible de créer des interférences spectrales.
Gaz vecteurs pour la chromatographie :La stabilité est primordiale. Les régulateurs à dôme ou à ressorts de précision à deux étages sont préférables pour maintenir un débit de colonne et une réponse du détecteur constants.
Mélanges de gaz d'étalonnage :Utilisez des régulateurs dédiés à chaque composant du mélange afin d'éviter toute contamination croisée. Pour les mélanges d'étalonnage en ppm/ppb, un régulateur de haute pureté et à faible volume mort est indispensable.
Gaz réactifs (en laboratoire) :Pour l'utilisation de HCl, H2S ou ammoniac dans la recherche, spécifiez un régulateur de service corrosif avec des matériaux compatibles (souvent Monel ou Hastelloy pour les services sévères).




Partie 4 : Meilleures pratiques opérationnelles

Choisir le bon régulateur ne représente que la moitié du travail. Une manipulation correcte garantit son bon fonctionnement.

Installation correcte :Utilisez des outils propres et adaptés. Respectez les couples de serrage des raccords pour éviter les dommages et les fuites. Utilisez toujours un joint neuf avec les raccords à joint frontal.
Vérification des fuites :Après l'installation, avant d'introduire le gaz de procédé, effectuez un contrôle complet d'étanchéité à l'hélium sur l'ensemble du système. Le test à bulles est insuffisant pour les systèmes de haute pureté.
Procédures de purge :Avant d'introduire le gaz spécial, purgez soigneusement le détendeur et les conduites en aval avec un gaz de purge inerte approprié (par exemple, de l'azote ou de l'argon de très haute pureté). Utilisez efficacement les ports de purge intégrés.
Dédicace:N’utilisez jamais un détendeur pour un autre type de gaz. Étiquetez les détendeurs clairement et de façon permanente. La contamination croisée représente un risque grave.
Certification et recertification :Les nouveaux régulateurs devraient être accompagnés d'un certificat de conformité détaillant les matériaux, la propreté et les essais. Il convient d'établir un calendrier de recertification et de maintenance préventive, notamment pour les applications critiques en matière de sécurité.

fabricants de collecteurs de commutation de bouteilles de gaz


Conclusion

Le choix d'un régulateur de gaz spécial de haute pureté relève de l'ingénierie des systèmes et a des conséquences directes sur l'intégrité du procédé, le rendement, la sécurité et les coûts d'exploitation. Il n'existe pas de régulateur « idéal » universel.



Pour l'ingénieur en semi-conducteurs, le choix se portera sur des modèles robustes, ultra-propres, entièrement métalliques, à dôme, conformes aux normes SEMI et capables de fonctionner en continu dans des enceintes à gaz et sur le lieu d'utilisation. Le chercheur en laboratoire, quant à lui, privilégiera la précision, la stabilité pour les instruments sensibles et la flexibilité, optant souvent pour des régulateurs haut de gamme à deux étages, à ressort ou à membrane.



En évaluant systématiquement les exigences de pureté de l'application, les propriétés chimiques du gaz et les performances requises en termes de stabilité et de débit, et en associant ces éléments aux matériaux, à la conception et aux protocoles d'exploitation appropriés, les utilisateurs peuvent s'assurer que le régulateur garantit la pureté du gaz et n'en constitue pas le maillon faible. Dans la recherche de la précision à l'échelle atomique et moléculaire, cette attention portée aux détails n'est pas seulement conseillée ; elle est essentielle.
