Les laboratoires manipulant des acides, des bases, des solvants, des produits chimiques toxiques, des gaz corrosifs et autres substances dangereuses nécessitent des systèmes de traitement des gaz d'échappement fiables afin de protéger le personnel, les équipements et l'environnement. Un système de lavage des gaz sous hotte de laboratoire constitue une solution essentielle pour traiter les gaz d'échappement chimiques avant leur rejet dans l'atmosphère.

Parmi les différentes technologies de traitement des gaz d'échappement, la tour de lavage humide est largement utilisée car elle permet d'éliminer de nombreux contaminants hydrosolubles, acides, alcalins et réactifs présents dans les flux d'échappement de laboratoire. Correctement conçue, une tour de lavage des gaz pour hotte de laboratoire peut combiner un contact gaz-liquide efficace, la neutralisation chimique, l'élimination des particules et une surveillance continue au sein d'un système intégré.

Cet article explique le principe de fonctionnement, les composants, les matériaux, les applications, les considérations de conception et les avantages d'un système de tour de lavage humide pour le traitement des effluents chimiques de laboratoire.

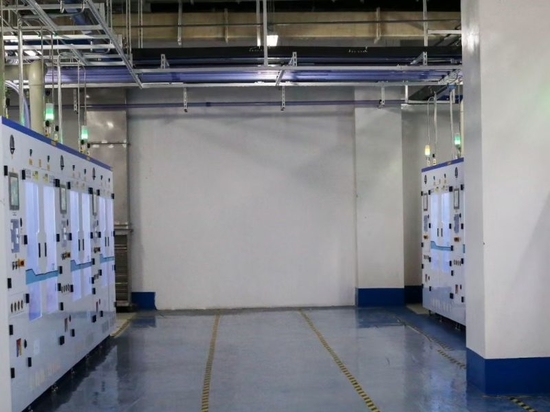

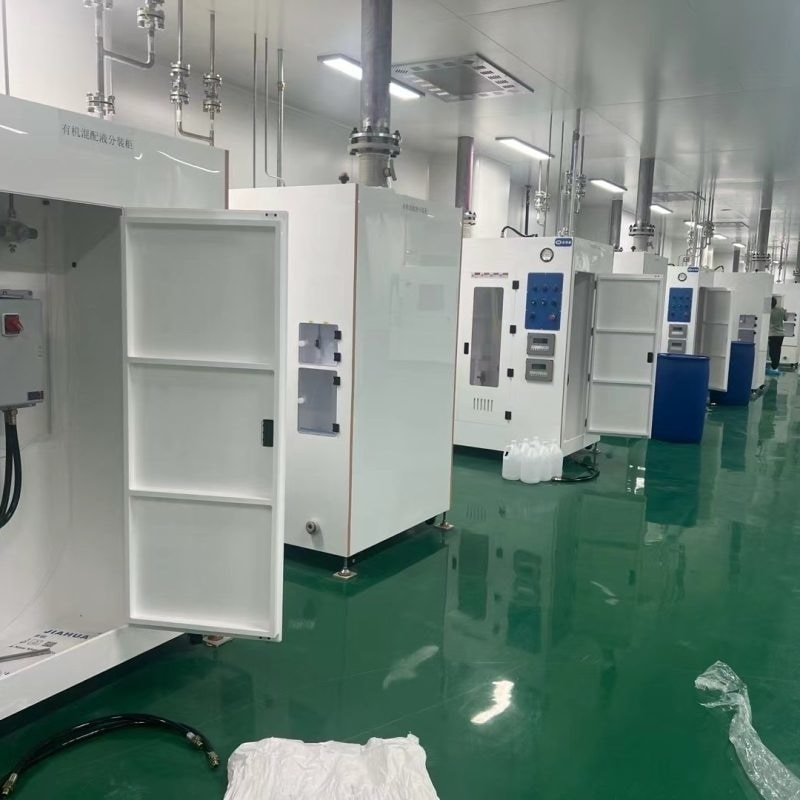

Module de distribution de produits chimiques fluides et système de distribution de produits chimiques
Qu'est-ce qu'une tour de lavage des gaz pour hotte de laboratoire ?
Une tour de lavage des gaz de hotte de laboratoire est un dispositif de traitement des gaz d'échappement installé en aval des hottes de laboratoire, des postes de travail chimiques ou des équipements de procédés de laboratoire. Sa fonction principale est d'éliminer ou de neutraliser les contaminants dangereux présents dans l'air vicié avant que les gaz traités ne soient rejetés par la cheminée d'évacuation.

Un système typique se compose d'un conduit d'évacuation de hotte, d'un ventilateur d'extraction, d'une tour de lavage humide, d'une pompe de circulation de liquide, d'une section de pulvérisation ou de garnissage, d'un système de dosage chimique, d'un désembueur, d'instruments de surveillance et d'un panneau de commande.

Lorsque des vapeurs chimiques sont générées à l'intérieur d'une hotte de laboratoire, l'air contaminé est capté et transporté par le conduit d'évacuation. Au lieu d'être rejeté directement à l'extérieur, l'air évacué pénètre dans la tour de lavage, où il entre en contact avec un liquide de lavage en circulation.

Selon la nature des contaminants chimiques, le liquide peut être de l'eau pure ou une solution chimiquement formulée contenant un acide, une base, un agent oxydant ou un autre produit chimique de traitement.

Le gaz traité passe ensuite par une section de désembuage pour éliminer les gouttelettes de liquide entraînées avant d'être évacué par la cheminée d'échappement.

Comment fonctionne une tour de lavage humide ?
Le principe de fonctionnement d'une tour de lavage humide repose sur le contact gaz-liquide. Les gaz d'échappement contaminés traversent la tour tandis que le liquide de lavage est réparti sur le flux gazeux.

Un processus de traitement typique comprend les étapes suivantes :

1. Collecte des gaz d'échappement
La hotte de laboratoire capte les vapeurs et les gaz dangereux générés lors des expériences ou des procédés chimiques. Un ventilateur d'extraction crée une dépression pour évacuer l'air contaminé par un système de conduits.

Un contrôle adéquat du flux d'air est essentiel car une capacité d'évacuation insuffisante peut permettre aux contaminants de s'échapper dans le laboratoire.

2. Entrée du gaz dans le laveur
Le gaz contaminé pénètre dans la partie inférieure ou latérale de la tour de lavage humide. Cette tour est conçue pour assurer une vitesse de gaz contrôlée et un temps de séjour suffisant pour un contact gaz-liquide efficace.

Selon la conception du système, le gaz peut circuler vers le haut à travers un lit garni tandis que le liquide de lavage circule vers le bas.

3. Contact gaz-liquide
À l'intérieur de la tour, des buses de pulvérisation ou des matériaux de garnissage augmentent la surface de contact entre les gaz d'échappement et le liquide de lavage.

Les matériaux de garnissage créent une grande surface mouillée, permettant aux contaminants solubles ou réactifs de passer de la phase gazeuse à la phase liquide.

Par exemple, les gaz acides tels que le chlorure d'hydrogène peuvent être absorbés par une solution alcaline. De même, les contaminants alcalins peuvent être traités avec une solution de lavage acide.

4. Neutralisation chimique
L'absorption physique seule peut s'avérer insuffisante pour certains effluents chimiques. Les réactions chimiques peuvent améliorer l'efficacité de l'élimination des polluants.

Pour les gaz acides, des solutions alcalines telles que l'hydroxyde de sodium peuvent être utilisées pour neutraliser les contaminants. Pour les gaz alcalins, des solutions acides peuvent être choisies.

Le produit chimique approprié dépend de la concentration du contaminant, de la chimie du gaz, de l'efficacité d'élimination requise et des conditions de fonctionnement.

5. Désembuage
Après son passage dans la section de lavage, le gaz traité peut contenir de petites gouttelettes de liquide de lavage.

Un dévésiculeur ou un séparateur de brouillard élimine ces gouttelettes avant que le gaz ne quitte la tour. Cela contribue à éviter l'entraînement de liquide dans les conduits et les cheminées d'évacuation situés en aval.

6. Rejet de gaz traité
Après traitement et désembuage, le gaz est évacué par le ventilateur d'extraction et la cheminée.

Les performances finales en matière d'émissions dépendent du type de contaminant, de la concentration à l'entrée, du débit de gaz, de la configuration du laveur, de la chimie du liquide et des conditions de fonctionnement.

Principaux composants d'un système de lavage de gaz humide de laboratoire
Un système complet de lavage des gaz pour hotte de laboratoire comprend généralement plusieurs composants intégrés.

Tour de lavage humide
La tour constitue la principale chambre de contact gaz-liquide. Les configurations courantes comprennent les épurateurs à garnissage, les tours de pulvérisation et les épurateurs combinés.

Pour les applications en laboratoire, la taille de la tour est choisie en fonction du débit d'air d'échappement, de la concentration des contaminants, de l'efficacité d'élimination requise et de l'espace d'installation disponible.

Médias d'emballage
Les matériaux d'emballage augmentent la surface de contact entre le gaz et le liquide. Parmi les options courantes, on trouve le PP, le PVC et d'autres matériaux résistants aux produits chimiques.

Le garnissage doit être choisi en fonction de la compatibilité chimique, de la température, de la perte de charge, de la résistance mécanique et des exigences de maintenance.

Buses
Les buses de pulvérisation répartissent le liquide de nettoyage dans toute la zone de traitement. Une répartition uniforme du liquide est essentielle pour éviter les zones sèches et garantir une efficacité de traitement constante.

Pompe de circulation
La pompe de circulation transfère en continu le liquide de lavage du réservoir à la zone de pulvérisation. Le choix de la pompe doit prendre en compte le débit, la pression, la compatibilité chimique et les conditions de fonctionnement en continu.

Désembuage
Le désembueur élimine les gouttelettes liquides entraînées par le flux de gaz. Ce composant est particulièrement important pour réduire l'entraînement d'humidité et protéger les équipements de ventilation situés en aval.

Système de dosage chimique
Un système de dosage chimique peut ajouter automatiquement des produits chimiques neutralisants en fonction des exigences du procédé.

Par exemple, un système de dosage contrôlé par le pH peut maintenir le liquide en circulation dans une plage de pH spécifiée.

Panneau de configuration
Un panneau de commande basé sur un automate programmable peut surveiller et contrôler les pompes, les ventilateurs, les niveaux de pH, les niveaux de liquide, la pression, les alarmes et d'autres paramètres de fonctionnement.

Pour les installations de laboratoire de grande taille, les alarmes et les verrouillages automatiques peuvent contribuer à améliorer la fiabilité du système.

Matériaux pour tours de lavage des gaz d'échappement chimiques
Le choix des matériaux est l'un des aspects les plus importants à prendre en compte lors de la conception d'un système de traitement des gaz d'échappement chimiques de laboratoire.

Le polypropylène (PP) est largement utilisé pour les tours de lavage des gaz en raison de sa bonne résistance à de nombreux acides, bases et produits chimiques de laboratoire. Léger, il convient également à la fabrication de structures de lavage.

Le PVC peut être utilisé dans certaines applications d'échappement corrosives et dans certains systèmes de conduits, en fonction de la température et de la compatibilité chimique.

Dans les environnements chimiques très agressifs, les ingénieurs doivent évaluer la compatibilité du corps de la tour, du garnissage, des buses, des pompes, des vannes, des joints et des conduits avec la composition chimique réelle.

Le choix des matériaux ne doit pas se fonder uniquement sur le nom du produit chimique. La concentration, la température, la durée d'exposition, l'humidité et la présence de mélanges chimiques peuvent avoir une incidence significative sur le comportement à la corrosion.

Applications des épurateurs de gaz pour hottes de laboratoire
Les systèmes de tours de lavage à voie humide peuvent être utilisés dans de nombreux environnements de recherche en laboratoire et industriels.

Laboratoires chimiques
Les laboratoires chimiques peuvent générer des vapeurs acides, des gaz alcalins et d'autres fumées chimiques dangereuses lors des procédures de synthèse, d'essai et d'analyse.

Un laveur de gaz humide peut constituer une étape de traitement supplémentaire entre les gaz d'échappement de la hotte et l'atmosphère.

Laboratoires pharmaceutiques
Les laboratoires de recherche et de production pharmaceutiques peuvent manipuler des produits chimiques corrosifs, des solvants, des principes actifs et des produits chimiques de traitement.

En fonction de la composition des gaz d'échappement, le lavage humide peut être intégré à d'autres technologies pour atteindre les objectifs de contrôle des émissions requis.

Laboratoires universitaires et de recherche
Les universités et les instituts de recherche disposent souvent de plusieurs hottes de laboratoire reliées à des systèmes d'extraction centralisés.

Un épurateur humide centralisé peut traiter les gaz d'échappement provenant de plusieurs zones de laboratoire lorsque le flux d'air et les caractéristiques des contaminants sont correctement évalués.

Laboratoires de semi-conducteurs et d'électronique
Les procédés chimiques utilisés dans la recherche sur les semi-conducteurs et l'électronique peuvent générer des gaz d'échappement acides, alcalins et autres gaz réactifs.

Les épurateurs à voie humide sont généralement envisagés pour les contaminants hydrosolubles ou chimiquement réactifs, en particulier lorsqu'une construction résistante à la corrosion est requise.

Laboratoires d'essais environnementaux
Les laboratoires d'analyse et d'environnement peuvent utiliser des réactifs chimiques générant des vapeurs corrosives ou solubles. Un système d'épuration correctement conçu permet de contrôler ces émissions avant rejet.

Comment choisir un épurateur de gaz pour hotte de laboratoire
Le choix d'un épurateur à voie humide doit commencer par l'étude des caractéristiques des gaz d'échappement plutôt que par le simple choix d'une tour en fonction de ses dimensions.

Les paramètres importants incluent :

débit d'air d'échappement
Composition chimique
Concentration de contaminants
Température du gaz
Efficacité d'élimination requise
Pression de service
type de liquide de nettoyage
exigences de contrôle du pH
Espace d'installation disponible
configuration de la cheminée d'échappement
exigences environnementales locales
Exigences de maintenance
Par exemple, un système conçu principalement pour les gaz acides peut nécessiter une chimie de lavage différente de celle d'un système conçu pour les contaminants alcalins.

Le débit de gaz est également crucial. Si la tour est sous-dimensionnée, la vitesse du gaz peut devenir excessive, réduisant le temps de contact gaz-liquide et augmentant potentiellement la perte de charge.

En revanche, une taille excessive de la tour peut augmenter le coût et l'encombrement des équipements sans apporter d'avantages proportionnels.

Avantages d'un système de tour de lavage humide
Un laveur de gaz humide correctement conçu offre plusieurs avantages pour le traitement des effluents chimiques de laboratoire.

Grande adaptabilité : le liquide de lavage peut être sélectionné en fonction des caractéristiques chimiques des gaz d'échappement.

Construction résistante à la corrosion : le PP et d'autres matériaux appropriés peuvent assurer un service fiable dans de nombreux environnements corrosifs.

Contrôle combiné des gaz et des particules : certaines configurations de laveurs de gaz humides peuvent éliminer à la fois les contaminants gazeux solubles et les particules.

Fonctionnement continu : Les systèmes de circulation de liquide peuvent fonctionner en continu lorsque les pompes, les ventilateurs et les commandes sont correctement sélectionnés.

Surveillance automatique : le pH, le niveau de liquide, la pression différentielle, l’état de la pompe et d’autres paramètres peuvent être surveillés grâce à un système de contrôle intégré.

Intégration compacte : le laveur peut être raccordé directement au conduit d’évacuation de la hotte de laboratoire ou intégré à un système de traitement des gaz d’échappement centralisé.

Maintenance des systèmes de lavage de gaz humides de laboratoire
Un entretien régulier est essentiel pour maintenir des performances stables de l'épurateur.

Les opérateurs doivent inspecter périodiquement la pompe de circulation, les buses de pulvérisation, le matériau de garnissage, le désembueur, les conduits, les vannes et le système de dosage chimique.

Il convient de contrôler le pH, la concentration, la contamination et le niveau du liquide de lavage. Si ce dernier devient saturé ou fortement contaminé, il peut être nécessaire de le remplacer ou de le traiter conformément à la conception du système et aux exigences applicables en matière de gestion des déchets.

Les matériaux de garnissage doivent être inspectés afin de détecter tout encrassement ou blocage. Un garnissage obstrué peut augmenter la perte de charge et réduire l'efficacité du contact gaz-liquide.

Le désembueur doit également être vérifié régulièrement car l'accumulation de particules ou de dépôts chimiques peut restreindre le flux d'air.

L'instrumentation doit être étalonnée conformément au programme d'entretien recommandé par le fabricant.

Tour de lavage humide vs. Tour de lavage à sec
Les épurateurs à voie humide et à voie sèche utilisent des mécanismes de traitement différents.

Un épurateur à voie humide utilise une phase liquide pour absorber, réagir avec ou capturer les contaminants. Il est particulièrement adapté à de nombreux gaz hydrosolubles et réactifs.

Un épurateur à sec utilise des adsorbants solides ou des milieux réactifs. Il peut être préférable lorsque la production d'eaux usées doit être minimisée ou lorsque certains contaminants nécessitent une adsorption plutôt qu'une absorption liquide.

Dans certaines applications de laboratoire, une combinaison de technologies peut permettre un traitement global plus efficace. Par exemple, un laveur de gaz à voie humide peut être utilisé pour les gaz acides ou alcalins, tandis qu'une étape de filtration sur charbon actif assure un traitement complémentaire pour certaines vapeurs organiques.

La configuration correcte dépend de la composition réelle des gaz d'échappement et des objectifs de traitement.



Conclusion
Un système de tour de lavage des gaz pour hottes de laboratoire avec tour de lavage humide constitue une approche d'ingénierie efficace pour traiter de nombreux types d'échappements chimiques générés par les hottes de laboratoire et les équipements de traitement.

Le cœur du système repose sur un contact gaz-liquide efficace. Les gaz d'échappement contaminés pénètrent dans le laveur, entrent en contact avec le liquide en circulation et subissent une absorption et, le cas échéant, une neutralisation chimique. Un désembueur élimine ensuite les gouttelettes de liquide entraînées avant le rejet du gaz traité.

Pour un fonctionnement fiable, l'épurateur doit être conçu en fonction des conditions réelles d'échappement, notamment le débit d'air, le type de contaminant, sa concentration, la température, la compatibilité chimique et les performances d'élimination requises.

Un système bien conçu peut intégrer du PP résistant à la corrosion ou d'autres matériaux appropriés, un garnissage à haute efficacité, des pompes et des buses résistantes aux produits chimiques, un contrôle automatique du pH, une surveillance du niveau de liquide, une surveillance de la pression différentielle et des alarmes basées sur un automate programmable.

Pour les laboratoires manipulant des gaz d'échappement de produits chimiques corrosifs ou dangereux, le choix d'une tour de lavage humide, d'un ventilateur d'extraction, d'un réseau de conduits, d'un système de dosage chimique et de dispositifs de contrôle adaptés est essentiel. Le dimensionnement et l'ingénierie du système doivent être réalisés par des professionnels, en s'appuyant sur les données réelles du procédé et en respectant les exigences environnementales et de sécurité au travail applicables.

Pour les applications en laboratoire, en recherche, pharmaceutiques, dans les semi-conducteurs et chimiques, un système d'épuration des gaz de hotte de laboratoire personnalisé peut constituer une base pratique pour un traitement des gaz d'échappement chimiques plus sûr et mieux contrôlé.
