Qu'est-ce que le boîtier collecteur de vannes VMB ?

Qu'est-ce que le boîtier collecteur de vannes VMB ?

Dans les procédés industriels modernes, la distribution efficace et sûre des gaz et des liquides est primordiale. Un composant essentiel qui y contribue est le boîtier de distribution de vannes (VMB). Un VMB est un ensemble fermé intégrant plusieurs vannes dans un système de distribution unique, permettant ainsi la distribution contrôlée des fluides d'une source centrale vers différents points de destination. Cette technologie est largement utilisée dans les environnements critiques où la précision, la sécurité et la fiabilité sont indispensables. Qu'il s'agisse de la manipulation de gaz dangereux dans la fabrication de semi-conducteurs ou de la distribution de produits chimiques dans la production pharmaceutique, le VMB constitue un élément fondamental pour des opérations optimisées. Cet article explore les aspects techniques des VMB, en présentant leur définition, leurs composants, leur fonctionnement, leurs applications, leurs avantages, leurs différents types et les considérations relatives à leur maintenance.




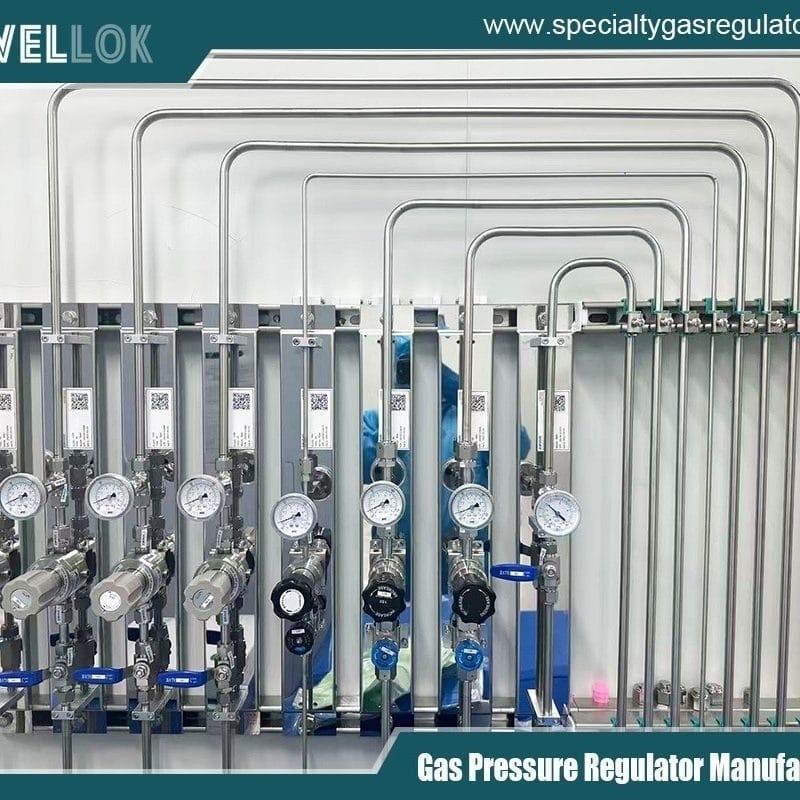

Fabricant de boîtes de distribution de vannes VMB en Chine
Définition et objectif

Un coffret de distribution de vannes est essentiellement un boîtier compact et protecteur abritant un collecteur (un ensemble de tuyaux ou de canaux interconnectés) qui achemine les fluides à travers plusieurs vannes. Le terme « boîtier » désigne l'armoire robuste qui renferme le système, le protégeant des contaminants environnementaux et offrant un espace de travail sécurisé et organisé. Les coffrets de distribution de vannes sont conçus pour diviser une conduite d'alimentation unique en plusieurs branches, permettant ainsi une alimentation simultanée des outils, équipements ou processus sans interrompre le flux global du système.

L'objectif principal d'un système de gestion des fluides (VMB) est d'améliorer la sécurité et l'efficacité de la manipulation des fluides. En centralisant les points de contrôle, il minimise les risques de fuites, de contamination croisée et d'exposition aux substances dangereuses. Par exemple, en présence de gaz toxiques ou inflammables, le VMB intègre des dispositifs tels que des mécanismes d'arrêt d'urgence pour prévenir les accidents. Il est donc indispensable dans les industries soumises à des normes réglementaires strictes, comme celles régies par les certifications OSHA ou ISO.



Composants clés

Un système de distribution de fluides (VMB) typique comprend plusieurs éléments interconnectés, chacun contribuant à son fonctionnement global. Le collecteur lui-même en constitue l'ossature ; il est souvent fabriqué à partir de matériaux de haute pureté comme l'acier inoxydable, le PVDF ou le polypropylène afin de résister à la corrosion et de garantir l'intégrité du fluide. Les vannes sont le cœur du système : vannes d'isolement pour les différentes branches, actionneurs pneumatiques ou manuels pour la commande et vannes d'arrêt d'urgence (ESO) qui s'activent en cas d'anomalies.

Les régulateurs de pression sont essentiels pour ramener la pression des fluides entrants à des niveaux opérationnels sûrs. Des dispositifs de surveillance tels que des manomètres, des transducteurs et des débitmètres massiques fournissent des données en temps réel sur la pression, le débit et la température. Pour une sécurité accrue, des capteurs détectent les débits excessifs, les surpressions ou les fuites, souvent reliés à des automates programmables (PLC) qui automatisent les interventions. L'enceinte est équipée de portes à charnières pour un accès aisé, d'orifices de purge et, en option, de réchauffeurs pour les gaz à basse pression de vapeur. Des raccords à double confinement dans les parois empêchent les déversements, tandis que des accessoires comme des détecteurs d'incendie ou des détecteurs de gaz toxiques offrent une protection supplémentaire.

Dans les systèmes VMB à liquides, les composants privilégient la résistance chimique, avec des options de matériaux ignifuges classés FM. Les systèmes à gaz privilégient les normes d'ultra-haute pureté (UHP) afin d'éviter toute contamination particulaire.



Comment fonctionne un VMB

Le principe de fonctionnement d'un collecteur à vapeur repose sur la distribution et le contrôle des fluides. Le fluide provenant d'une source pénètre dans le collecteur par une entrée. De là, il se ramifie via des conduites individuelles (des lignes pré-assemblées avec vannes et régulateurs) vers de multiples sorties. Grâce à des dispositifs de purge permettant d'évacuer en toute sécurité les fluides résiduels, les opérateurs peuvent isoler des conduites spécifiques pour la maintenance sans interrompre le fonctionnement de l'ensemble du système.

En configuration semi-automatique ou automatique, les automates programmables surveillent les paramètres en continu. Si un capteur détecte une anomalie, comme une pression dépassant un seuil prédéfini (par exemple, 100 psi), les vannes ESO se ferment automatiquement et des alarmes se déclenchent. La purge consiste à introduire des gaz inertes, tels que l'azote, pour nettoyer les conduites et garantir ainsi le remplacement des composants en toute sécurité. Les débits, généralement compris entre 0 et 700 litres par minute (l/min) selon l'application, sont gérés avec précision pour répondre aux exigences en aval.

Pour les produits chimiques liquides, le procédé est similaire, mais vise avant tout à prévenir les fuites et les déversements, grâce à des raccords de drainage qui acheminent les écoulements vers des systèmes de rétention. De manière générale, la conception modulaire du VMB permet une grande flexibilité, de 2 à 20 succursales, s'adaptant ainsi aux variations des besoins opérationnels.



Types de VMB

Les VMB se déclinent en différentes configurations pour répondre à divers besoins. Les VMB manuels sont simples et utilisent des vannes à commande manuelle, ce qui les rend économiques et adaptés aux environnements à faible risque. Les versions semi-automatiques intègrent des actionneurs pneumatiques et des contrôleurs de base pour des temps de réponse plus rapides, idéaux pour les environnements à risque modéré.

Les VMB entièrement automatisés intègrent un automate programmable avancé, une surveillance à distance et des systèmes redondants à sécurité intégrée, ce qui les rend adaptés aux applications de haute pureté ou dangereuses. Les ensembles à une seule barrette sont dépourvus de boîtier et servent de points de distribution de base, tandis que les boîtiers multi-barrettes (par exemple, à 4 ou 8 barres) prennent en charge des configurations complexes.

Les VMB sur mesure sont conçues pour des fluides spécifiques (gaz comme le silane ou liquides comme les acides) et leurs matériaux et caractéristiques sont optimisés en conséquence. Par exemple, les modèles compatibles avec les salles blanches utilisent une fabrication de classe 100/1000 afin de minimiser les particules.



Applications dans tous les secteurs

La polyvalence des VMB étend leur utilisation à de nombreux secteurs. Dans l'industrie des semi-conducteurs, ils distribuent des gaz spéciaux comme le trifluorure d'azote pour les procédés de gravure, garantissant ainsi une livraison sans contamination dans les usines de fabrication. Les installations pharmaceutiques et biopharmaceutiques utilisent des VMB pour la manipulation de produits chimiques stériles, conformément aux normes BPF.

Les laboratoires de recherche aérospatiaux et gouvernementaux les utilisent pour la distribution de propergol et de carburant, tandis que la fabrication de panneaux solaires repose sur les VMB pour l'acheminement des gaz dans la production photovoltaïque. En médecine, ils permettent de gérer l'oxygène ou les gaz anesthésiques en toute sécurité. Les universités menant des expériences à grande échelle tirent profit de leur modularité, et les usines de traitement chimique utilisent des VMB liquides pour les acides, les bases ou les solvants.

Dans tous les cas, les VMB réduisent la complexité de l'infrastructure en consolidant les points de distribution, ce qui permet de gagner de l'espace dans les installations encombrées.



Avantages et bénéfices

L'adoption des VMB offre de nombreux avantages techniques et opérationnels. La sécurité est primordiale : leur conception fermée et leurs arrêts automatiques atténuent les risques, réduisant potentiellement le taux d'incidents jusqu'à 50 % en environnements dangereux. Les gains d'efficacité proviennent de la réduction des temps d'arrêt : l'isolation des branches permet la maintenance sans arrêt complet, ce qui accroît la productivité.

Le gain d'espace est considérable : un seul VMB remplace plusieurs vannes isolées, optimisant ainsi l'espace au sol dans les salles blanches. La rentabilité est assurée par des coûts d'installation réduits et une consommation de matériaux moindre. La grande flexibilité de personnalisation garantit la compatibilité avec divers fluides, pressions (jusqu'à 3 000 psi) et températures (de -40 °C à 150 °C).

De plus, les VMB améliorent la fiabilité du système grâce à des assemblages testés pour l'étanchéité et à une certification, prolongeant ainsi la durée de vie des équipements et garantissant la conformité réglementaire.



Considérations de conception et installation

La conception d'un réservoir de stockage vertical (VMB) implique l'évaluation du type de fluide, des exigences de débit et des facteurs environnementaux. Le choix des matériaux est crucial : acier inoxydable pour les gaz, thermoplastiques pour les fluides corrosifs. Les ingénieurs doivent calculer les pertes de charge et intégrer des redondances pour les applications critiques.

L'installation se fait généralement dans des zones ventilées, avec une fixation sécurisée et des raccordements aux lignes d'alimentation. L'intégration électrique des commandes nécessite une mise à la terre pour éviter l'accumulation d'électricité statique. Après l'installation, un test d'étanchéité à l'hélium vérifie l'intégrité du système.



Maintenance et bonnes pratiques

Un entretien régulier garantit la longévité des équipements. Les inspections visuelles permettent de détecter la corrosion et les fuites, tandis que les tests fonctionnels vérifient le bon fonctionnement des vannes. Les protocoles de purge doivent être respectés lors de la maintenance. Les capteurs et les automates programmables doivent être étalonnés annuellement et leurs boîtiers nettoyés afin de maintenir leur pureté.

Les meilleures pratiques comprennent la formation des opérateurs aux procédures d'urgence et l'intégration des VMB aux systèmes de surveillance à l'échelle de l'installation pour la maintenance prédictive.




Fabricant de boîtes de distribution de vannes VMB en Chine
Conclusion

Le boîtier collecteur de vannes représente une avancée majeure dans le domaine de la distribution des fluides, alliant sécurité, efficacité et adaptabilité. Grâce à ses composants robustes et à ses applications variées, le boîtier collecteur de vannes répond aux enjeux de la gestion moderne des fluides industriels. Face à l'automatisation et au développement durable des industries, les boîtiers collecteurs de vannes continueront de jouer un rôle essentiel, garantissant un contrôle précis et des risques minimaux. La compréhension et la mise en œuvre des boîtiers collecteurs de vannes peuvent améliorer significativement les performances opérationnelles, faisant d'eux un outil indispensable pour les ingénieurs et les responsables d'installations.
