Comment fonctionne une vanne à membrane en acier inoxydable UHP 316L ?

Comment fonctionne une vanne à membrane en acier inoxydable UHP 316L ?

Dans les secteurs de la fabrication de semi-conducteurs, des biotechnologies, de la production pharmaceutique et de la recherche scientifique de pointe, où la précision est primordiale, la maîtrise et la pureté des fluides de process sont indispensables. Une simple contamination microscopique ou une interaction non documentée entre un fluide et son système de confinement peut entraîner des pertes de rendement catastrophiques, compromettre la sécurité des médicaments ou invalider les données expérimentales. Au cœur de la protection de ces procédés ultra-sensibles se trouve un composant essentiel : la vanne à membrane en acier inoxydable 316L ultra-pur (UHP) . Bien plus qu'un simple raccord de plomberie, cette vanne est un dispositif d'une ingénierie méticuleuse, conçu pour une isolation, une propreté et un contrôle absolus. Cet article explore les principes, les mécanismes et les matériaux qui définissent le fonctionnement de cette vanne essentielle.


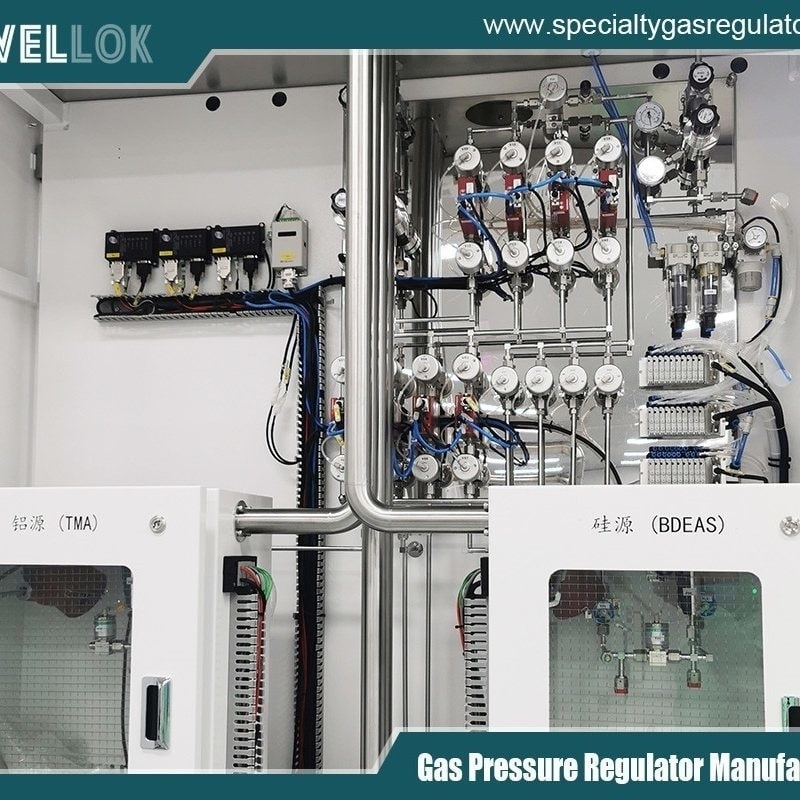

fabricants de collecteurs de commutation de bouteilles de gaz


Les fondements : Comprendre les exigences en matière d’ultra-haute pureté (UHP)
Avant d'analyser la vanne elle-même, il est essentiel de comprendre l'environnement dans lequel elle circule. Les systèmes UHP manipulent des gaz et des liquides (comme l'eau déminéralisée, les acides de haute pureté, les solvants et les gaz de procédé pour semi-conducteurs) dont les niveaux de contaminants se mesurent en parties par milliard (ppb) voire en parties par billion (ppt). Parmi ces contaminants, on trouve :

Particules : Particules métalliques ou organiques microscopiques.
Ions métalliques : Lessivé des surfaces humides.
Humidité et oxygène : Dans les systèmes à gaz.
Croissance biologique : Dans les systèmes d'eau pharmaceutiques.
Dégazage : Composés volatils émis par les surfaces intérieures.
Une vanne UHP doit donc atteindre deux objectifs principaux : l’absence totale de contamination et de rétention de fluide dans la zone morte. Sa conception, ses matériaux et son fonctionnement sont entièrement subordonnés à ces objectifs.





Composants principaux et choix des matériaux : Pourquoi l’acier inoxydable 316L ?
Une vanne à membrane en acier inoxydable UHP 316L se caractérise par sa construction minimaliste et résistante à la contamination :

Carrosserie et capot : Fabriqué en acier inoxydable 316L. Le « L » indique une faible teneur en carbone (< 0.03 %), un point essentiel. L’acier inoxydable 316 standard, lors du soudage, peut former des carbures de chrome aux joints de grains, entraînant une sensibilisation et une susceptibilité à la corrosion. Le 316L prévient ce phénomène, garantissant une résistance supérieure à la corrosion face aux produits chimiques agressifs et à l’eau de haute pureté. La surface intérieure subit un électropolissage rigoureux, un procédé qui élimine la couche superficielle de métal imparfaite et retenant les contaminants, créant ainsi une couche d’oxyde lisse et passive qui minimise l’adhérence des particules et facilite le nettoyage.
Le diaphragme : Il s'agit de l'élément central du mécanisme d'isolation. C'est une membrane flexible, élastomère ou plastique (souvent en PTFE (Téflon), en élastomères encapsulés dans du PTFE ou en perfluoroélastomères comme le FFKM) fixée entre le corps et le capot. Le diaphragme est le seul composant séparant le fluide de procédé du mécanisme d'actionnement.
Actuateur: Ce système peut être manuel (à volant ou à piston), pneumatique ou électrique. Il applique une force sur un compresseur (ou une tige) qui, à son tour, appuie sur le diaphragme.
Barrage ou siège : Un profil surélevé et lisse intégré au corps, sur lequel le diaphragme se plie pour créer une étanchéité.
Le choix de l'acier inoxydable 316L garantit la résistance mécanique, la protection contre la corrosion et l'état de surface requis. Le matériau du diaphragme est sélectionné en fonction de la compatibilité chimique du fluide et des exigences de température, le PTFE étant la référence en matière d'inertie thermique.





Le principe de fonctionnement : une leçon magistrale sur l'isolement
Le fonctionnement d'une vanne à membrane est d'une simplicité élégante et fondamentalement différent de celui d'autres types de vannes comme les vannes à boisseau sphérique, à guillotine ou à soupape. Son fonctionnement peut être décomposé en deux états :



Le poste fermé :
En position fermée, l'actionneur est enclenché. La rotation du volant ou l'actionnement du piston pneumatique entraînent le compresseur vers le bas. Ce compresseur applique une force directe et uniforme au centre de la membrane flexible. La membrane est comprimée jusqu'à épouser parfaitement le déversoir (une arête saillante du corps de la vanne) ou le siège. Cette action crée un joint monolithique étanche qui isole physiquement et complètement le passage du fluide.
Voici la caractéristique principale de cette vanne : le fluide de process n’entre en contact qu’avec le corps de la vanne et le diaphragme. Il n’entre jamais en contact avec le compresseur, la tige, l’actionneur, ni avec aucune source potentielle de fuite, comme les joints de tige ou les presse-étoupes. Aucun arbre n’est immergé dans le flux de fluide, ce qui élimine la principale source d’émissions fugitives et de contamination, fréquentes dans d’autres conceptions de vannes.

Poste vacant :
Pour ouvrir la vanne, l'actionneur est inversé. Le compresseur se rétracte vers le haut, relâchant la pression sur la membrane. Grâce à son élasticité et à la pression du réseau en amont, la membrane reprend sa position neutre, bombée. Cette rétraction crée un passage libre et intégral à travers la vanne. Le fluide s'écoule par-dessus le déversoir avec une turbulence minimale et, surtout, sans zones mortes ni anfractuosités. L'intérieur lisse et électropoli et le profil du flux empêchent l'accumulation de particules et facilitent un drainage complet (conception autonettoyante).




Les améliorations « UHP » : au-delà de la conception standard
Une vanne à membrane industrielle standard est transformée en une version UHP grâce à plusieurs améliorations essentielles :

Soudage orbital : Tous les raccordements entre le corps et la tuyauterie sont réalisés par soudage orbital automatique, et non par filetage. On obtient ainsi un joint lisse, sans joint apparent et sans aspérités, aussi propre et résistant à la corrosion que la tuyauterie elle-même.
Intérieur passivé et électropoli : Comme mentionné précédemment, la surface électropolie 316L minimise la surface et les points d'adhérence des contaminants.
Conception Zero Dead Leg : La géométrie est optimisée pour que, une fois fermée, la membrane soit parfaitement étanche au niveau du déversoir, ne laissant aucune cavité où le fluide pourrait stagner. Ceci est essentiel pour les procédures de stérilisation en place (SEP) et de nettoyage en place (NEP).
Surveillance de l'intégrité du diaphragme : Dans les applications critiques, on peut utiliser des membranes à double diaphragme avec un espace interstitiel. Un capteur de pression ou un fluide détecteur de fuites placé dans cet espace permet de signaler instantanément une défaillance de l'une ou l'autre membrane, évitant ainsi la contamination ou la perte du fluide de procédé.
Cycles élevés, faible génération de particules : Toutes les pièces mobiles sont conçues pour minimiser les frottements et l'usure, sources de particules métalliques. La durée de vie en flexion du diaphragme est prévue pour des centaines de milliers de cycles.




Applications : Domaines d'application de ces vannes
Le principe de fonctionnement unique de la vanne à membrane UHP en fait la vanne de choix pour :

Fabrication de semi-conducteurs : Contrôle des gaz ultra-purs (comme l'azote, l'argon, le silane) et de l'eau ultra-pure (UPW) dans les outils de fabrication de plaquettes. Une seule particule peut endommager une puce.
Pharmaceutique et biotechnologie : Dans les systèmes d'eau pour préparations injectables (EPI), la fermentation, la chromatographie et les lignes de transfert de produits où la stérilité et l'absence de pyrogènes sont légalement obligatoires.
Nourriture et boissons: Dans les lignes de production hygiéniques où la nettoyabilité et la prévention des foyers bactériens sont essentielles.
Instruments d'analyse et de recherche : Fournir un flux d'échantillons ou de réactifs fiable et exempt de contaminants dans des équipements de haute précision.




Avantages et considérations
Avantages :

Étanchéité et confinement absolus : Le diaphragme assure une étanchéité parfaite et constitue la barrière ultime contre les fuites.
Maintien de la pureté : L'absence de guides, de tiges ou de joints internes dans le circuit d'écoulement élimine les sources de contamination.
Excellente capacité de drainage : Un conduit d'écoulement régulier permet un drainage complet, évitant ainsi les zones de stagnation.
Résistance à la corrosion: Le corps en acier inoxydable 316L et le diaphragme inerte supportent une large gamme de fluides agressifs.
Facile à entretenir : Le capot peut être ouvert et le diaphragme remplacé sans retirer le corps de la vanne de la canalisation, ce qui minimise les temps d'arrêt du système.
Considérations techniques

Limites de pression et de température : La membrane est l'élément limitant. Les pressions et températures de fonctionnement sont limitées par la résistance et la compatibilité chimique du matériau de la membrane (par exemple, le PTFE a des limites de température inférieures à celles de certains élastomères).
La chute de pression: Le déversoir peut engendrer une chute de pression légèrement supérieure à celle d'une vanne à bille à passage intégral, bien que les modèles UHP minimisent ce phénomène.
Vie du diaphragme : Le diaphragme est une pièce d'usure soumise à la fatigue cyclique et doit faire partie d'un programme d'entretien préventif.
