Régulateur de pression pour bouteilles d'hydrogène à haute pression : aperçu technique

{{{sourceTextContent.subTitle}}}

Régulateur de pression pour bouteilles d'hydrogène à haute pression : aperçu technique

{{{sourceTextContent.description}}}

Dans le domaine de la manutention et de la distribution de gaz, le régulateur de pression des bouteilles d’hydrogène à haute pression constitue un composant essentiel, garantissant un acheminement sûr et efficace de l’hydrogène depuis les bouteilles de stockage vers les applications finales. L'hydrogène, connu pour sa forte densité énergétique et son rôle dans la transition vers les énergies propres, est généralement stocké dans des bouteilles à des pressions comprises entre 200 et 700 bars (environ 2 900 à 10 000 psi). Ces pressions extrêmes nécessitent des régulateurs spécialisés pour ramener le gaz à des niveaux exploitables, souvent inférieurs à 10 bars, tout en garantissant la régularité du débit et la pureté du gaz. Cet article se penche sur les aspects techniques de ces régulateurs, en explorant leur conception, leur fonctionnement, leurs types, leurs matériaux, leurs applications, leurs dispositifs de sécurité et les considérations relatives à leur maintenance.

On ne saurait trop insister sur l’importance des régulateurs d’hydrogène haute pression. L’inflammabilité de l’hydrogène, sa faible énergie d’allumage et son potentiel de fragilisation des métaux exigent un contrôle précis afin d’éviter les fuites, les explosions ou les défaillances du système. À mesure que les industries se tournent vers les piles à combustible à hydrogène, la propulsion automobile et les procédés industriels, la compréhension de ces dispositifs devient essentielle pour les ingénieurs, les techniciens et les chercheurs.

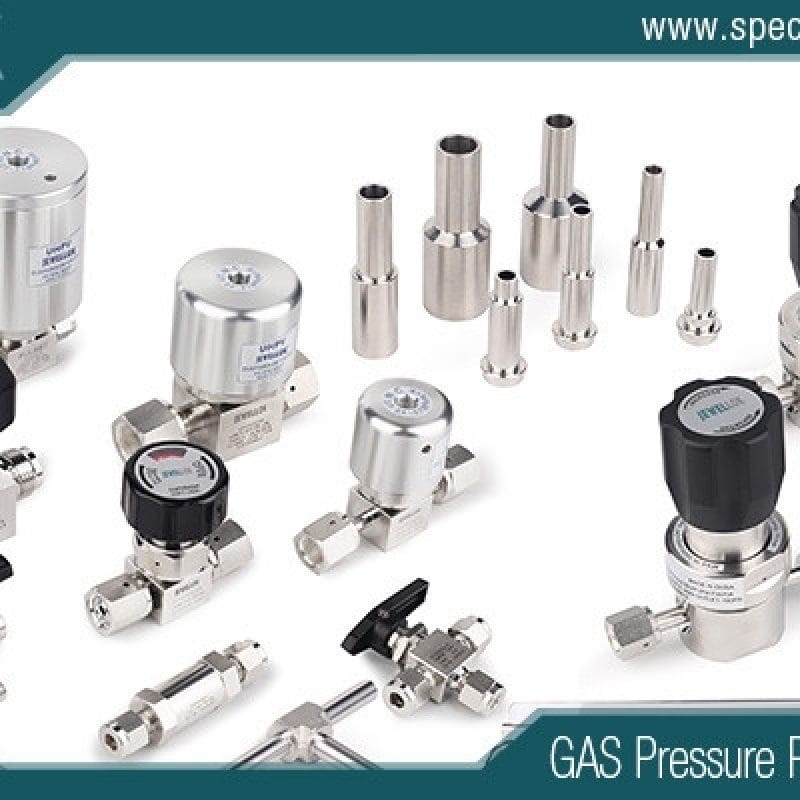

Vannes pour bouteilles de gaz ultra-hautes pureté
Vannes pour bouteilles de gaz ultra-hautes pureté
Principes de fonctionnement

Fondamentalement, un régulateur de pression pour bouteille d’hydrogène à haute pression fonctionne comme une vanne de réduction de pression. Il fonctionne selon le principe de l’équilibre des forces entre la pression d’entrée, la pression de sortie et un mécanisme de référence, généralement un ressort ou une membrane. Lorsque l’hydrogène entre depuis la bouteille à haute pression, il exerce une poussée contre un piston ou une membrane. Ce mouvement ouvre ou ferme un siège de vanne, modulant ainsi le débit pour atteindre la pression de sortie souhaitée.

Dans un régulateur simple étage classique, la réduction s’effectue en une seule étape. La pression d’entrée agit directement sur l’élément sensible, et à mesure que la bouteille se vide, la pression de sortie peut fluctuer légèrement en raison de la diminution de la force d’entrée. Pour un contrôle plus précis, les régulateurs à deux étages utilisent deux étapes de réduction séquentielles. Le premier étage réduit la pression élevée de la bouteille à un niveau intermédiaire (par exemple, 100 à 200 bars), et le deuxième étage l’abaisse encore davantage jusqu’à la pression de sortie finale. Cette conception minimise les variations, garantissant une pression de sortie stable même lorsque la pression de la source diminue, de l’état « plein » à l’état « presque vide ».

La dynamique des écoulements joue un rôle clé. Les régulateurs sont caractérisés par leur pression d’entrée maximale (souvent jusqu’à 3 000 psi, voire plus pour les modèles spécifiques à l’hydrogène) et leur débit, mesuré en pieds cubes standard par heure (SCFH) ou en litres par minute. Le faible poids moléculaire de l’hydrogène entraîne des vitesses plus élevées que celles des gaz plus lourds, ce qui nécessite des régulateurs dotés d’orifices plus larges ou de circuits d’écoulement spécialisés pour éviter les turbulences et les chutes de pression.

Types de régulateurs

Les régulateurs d’hydrogène haute pression se déclinent en différentes configurations adaptées à des besoins spécifiques.

1. Régulateurs à un étage : Plus simples et plus compacts, ils sont idéaux pour les applications où la stabilité de la pression n’est pas critique, comme les installations de laboratoire ou les utilisations de courte durée. Ils se raccordent directement à la bouteille via des raccords standard tels que le CGA 350 pour l’hydrogène. Cependant, ils peuvent présenter un effet de « chute de pression », où la pression de sortie diminue en cas de forte demande de débit.

2. Régulateurs à deux étages : Privilégiés pour les applications de précision, ils maintiennent une pression de sortie constante quelles que soient les variations de pression d’entrée. Par exemple, dans les systèmes de piles à combustible, un régulateur à deux étages peut fournir de l’hydrogène à une pression constante comprise entre 1 et 5 bars à partir d’une bouteille de 350 bars. Les modèles sont souvent dotés d’un corps en laiton chromé ou en acier inoxydable pour une meilleure résistance à la corrosion.

3. Régulateurs à ultra-haute pureté : Conçus pour la fabrication de semi-conducteurs ou les instruments d’analyse, ils présentent des surfaces électropolies et des volumes morts minimaux afin d’éviter toute contamination. Ils supportent des pressions allant jusqu’à 3 000 psi tout en garantissant une pureté de l’hydrogène supérieure à 99,999 %.

4. Régulateurs à collecteur intégré : Utilisés dans des applications à haut débit telles que les stations de ravitaillement de véhicules, ces appareils combinent plusieurs étages avec des soupapes de sûreté et des filtres en un seul bloc. Des versions légères, pesant moins d’un kilo, font leur apparition pour les drones à pile à combustible portables ou les systèmes d’alimentation de secours.

Le choix dépend de facteurs tels que la pression de service maximale, le débit et les conditions environnementales. Par exemple, les applications cryogéniques de l’hydrogène peuvent nécessiter des régulateurs dotés de composants isolés pour résister aux basses températures.

Considérations relatives aux matériaux et à la conception

L’hydrogène pose des défis particuliers en raison de sa diffusivité et de son potentiel à provoquer une fragilisation par l’hydrogène — un phénomène par lequel l’hydrogène atomique pénètre dans les réseaux cristallins métalliques, entraînant une fragilisation et des fissures. Pour atténuer ce risque, les régulateurs utilisent des matériaux tels que l’acier inoxydable 316L, des alliages d’aluminium ou le titane pour les pièces en contact avec le fluide. Les joints et les membranes sont souvent fabriqués en PTFE, en Viton ou en Kalrez afin de résister à la perméation et aux attaques chimiques.

Les conceptions intègrent des disques de rupture ou des soupapes de décharge (PRV) pour évacuer la surpression, conformément à des normes telles que la CGA S-1.1. Ces dispositifs de décharge s’activent à des seuils prédéfinis, empêchant ainsi la rupture de la bouteille. De plus, les régulateurs peuvent comporter des filtres à particules pour retenir les contaminants provenant de la bouteille, garantissant ainsi la distribution d’un gaz pur.

La gestion thermique est cruciale ; une dépressurisation rapide peut provoquer un refroidissement de Joule-Thomson, susceptible de geler les composants. Les modèles avancés sont équipés d’éléments chauffants ou de boîtiers isolés. Des caractéristiques ergonomiques, telles que des boutons faciles à saisir pour le réglage de la pression, améliorent la facilité d’utilisation lors des interventions sur le terrain.

Applications

La polyvalence des régulateurs d’hydrogène haute pression s’étend à de nombreux secteurs.

Dans les véhicules à pile à combustible (FCV), les régulateurs réduisent la pression des réservoirs (jusqu’à 700 bars) pour alimenter les piles à une pression de 1 à 2 bars. Des unités intégrées combinent la régulation avec des électrovannes pour un débit à la demande, optimisant ainsi l’efficacité et la sécurité.

Les procédés industriels, tels que le stockage dans des hydrures métalliques ou la synthèse chimique, s’appuient sur ces dispositifs pour un dosage précis. Dans le domaine du soudage et de l’oxycoupage, les régulateurs d’hydrogène fournissent des mélanges gazeux à des pressions contrôlées pour les chalumeaux oxy-hydrogène.

Le stockage d’énergie renouvelable utilise des régulateurs dans les systèmes d’électrolyse, où l’hydrogène produit est comprimé dans des bouteilles puis régulé pour la production d’électricité.

Les applications aérospatiales et de défense utilisent des régulateurs légers et hautement fiables pour les systèmes de propulsion des fusées ou des drones, où la réduction du poids est primordiale.

Parmi les utilisations émergentes, on peut citer les infrastructures de ravitaillement en hydrogène, où les régulateurs gèrent des pressions ultra-élevées lors des opérations de remplissage rapide, conformément aux protocoles SAE J2601.

Caractéristiques de sécurité et normes

La sécurité est primordiale dans la manipulation de l’hydrogène. Les régulateurs intègrent des mécanismes de sécurité intégrée, tels que des vannes d’arrêt automatiques qui se ferment si la pression en aval dépasse les limites. La protection contre la surpression via des soupapes de sûreté (PRV) ou des disques de rupture garantit la conformité aux normes ASME et ISO.

La détection des fuites est facilitée par des joints étanches aux bulles et des manomètres en option. Les utilisateurs doivent respecter les protocoles de raccordement des bouteilles, en évitant tout faux filetage susceptible d’entraîner des fuites. Il est recommandé de procéder régulièrement à des tests de fragilisation et de vérification de l’intégrité des joints.

Les normes internationales, notamment la norme CEE-ONU R134 pour les véhicules et la norme NFPA 2 pour les systèmes à hydrogène, régissent la conception et les essais. Les régulateurs sont soumis à des essais d’éclatement à 4 à 5 fois la pression nominale et à des essais cycliques pour vérifier leur durabilité.

Maintenance et bonnes pratiques

Une maintenance adéquate prolonge la durée de vie des régulateurs et garantit la sécurité. Des inspections visuelles visant à détecter toute trace de corrosion ou de dommage doivent être effectuées avant chaque utilisation. L’entretien annuel comprend le démontage, le nettoyage et le remplacement des joints.

Le stockage dans des zones sèches et ventilées empêche toute infiltration d’humidité, susceptible de réagir avec l’hydrogène. L’étalonnage à l’aide de manomètres certifiés permet de vérifier la précision.

Parmi les bonnes pratiques, on peut citer l’utilisation de régulateurs dédiés à l’hydrogène pour éviter toute contamination croisée, ainsi que la formation du personnel aux procédures d’urgence, telles que la purge en cas de surpression.

Systèmes et composants de contrôle des fluides pour semi-conducteurs
Systèmes et composants de contrôle des fluides pour semi-conducteurs
Conclusion

Le régulateur de pression pour bouteille d’hydrogène à haute pression illustre l’ingéniosité technique nécessaire à la gestion de l’un des gaz les plus complexes. De la simple réduction de pression aux systèmes intégrés avancés, ces dispositifs permettent d’exploiter en toute sécurité le potentiel de l’hydrogène. À mesure que l’économie de l’hydrogène se développe, les innovations en matière de matériaux, de commandes intelligentes et de miniaturisation amélioreront encore leurs performances. La compréhension de leurs subtilités techniques permet aux parties prenantes de les déployer efficacement, ouvrant ainsi la voie à un avenir énergétique durable.
