Pression de sortie du régulateur de contre-pression : principe de fonctionnement et ce qu'il faut savoir
{{{sourceTextContent.subTitle}}}
Pression de sortie du régulateur de contre-pression : principe de fonctionnement et ce qu'il faut savoir
{{{sourceTextContent.description}}}
Dans l’univers complexe des systèmes de contrôle des fluides — qui couvre des secteurs allant du pétrole et du gaz à l’industrie pharmaceutique et à la biotechnologie —, le maintien d’une pression précise n’est pas seulement une exigence, mais un pilier essentiel de la sécurité, de l’efficacité et de la qualité des produits. Si les régulateurs de pression sont bien connus, leur homologue souvent négligé, le régulateur de contre-pression (BPR), joue un rôle tout aussi essentiel. Au cœur de son fonctionnement se trouve le contrôle de la pression de sortie, un concept qui peut sembler contre-intuitif mais qui est fondamental pour l’intégrité du système. Cet article examine en détail le fonctionnement d’un régulateur de contre-pression, explore ses applications essentielles et présente les principaux critères à prendre en compte pour son choix et son exploitation.
Comprendre le rôle fondamental : tout repose sur la sortie
Commençons par dissiper la principale source de confusion. Contrairement à un régulateur de pression réducteur, qui contrôle la pression en aval (à la sortie) en réduisant une pression d’entrée plus élevée, un régulateur de contre-pression contrôle la pression en amont (à l’entrée) en imposant une restriction variable au débit sortant d’un système.
En termes plus simples : un régulateur de contre-pression est une sentinelle postée à la sortie. Son seul objectif est de maintenir une pression de consigne souhaitée au niveau de son orifice d’entrée (qui est raccordé à votre cuve de traitement, à votre canalisation ou à votre réacteur) en modulant la résistance à l’écoulement en aval. La pression au niveau de son orifice de sortie est, de par sa conception, inférieure ou égale à cette pression d’entrée de consigne et est déterminée par les conditions en aval. C’est là le principe clé : la variable contrôlée est la pression d’entrée du régulateur ; la pression de sortie en est une conséquence.

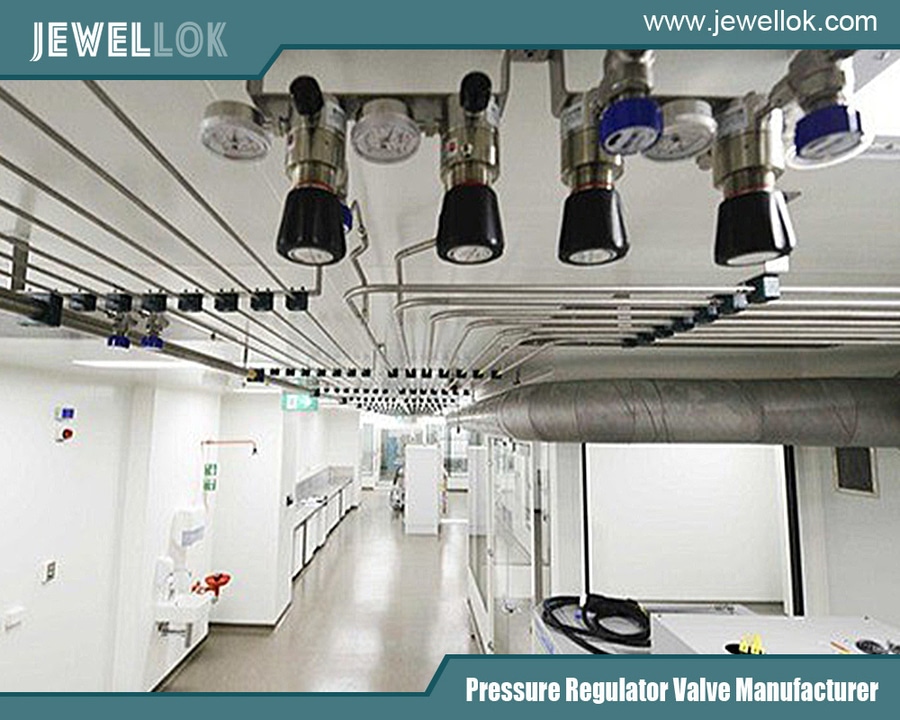

Fabricants de vannes pour gaz de haute pureté en Chine
Fabricants de vannes pour gaz de haute pureté en Chine
Le principe de fonctionnement fondamental : détection, équilibrage et modulation
Un régulateur de contre-pression à ressort classique fonctionne selon un mécanisme simple d’équilibre des forces. Ses principaux composants sont les suivants :
Orifice d’entrée : relié au système en amont à protéger.
Orifice de sortie : relié à la destination à basse pression (par exemple, une torche, un évacuateur ou une conduite de collecte à basse pression).
Élément de détection : une membrane ou un piston qui perçoit directement la pression du côté entrée.
Ressort : fournit la force de consigne réglable. La compression du ressort augmente la pression de consigne.
Siège d’étanchéité et clapet : l’orifice qui s’ouvre et se ferme pour limiter le débit.
Voici le cycle de fonctionnement étape par étape :
Au repos/fermé : lorsque la pression amont est inférieure au point de consigne du ressort, la force du ressort pousse le clapet contre le siège, assurant l’étanchéité de la vanne. Il n’y a pas de débit.
Augmentation de la pression et ouverture : À mesure que la pression dans le système amont augmente (provenant d’une pompe, d’un compresseur ou d’une réaction chimique), elle agit sur la membrane de détection. Lorsque cette force amont dépasse la force du ressort de réglage, la membrane/le piston se soulève. Ce mouvement éloigne le clapet du siège, créant ainsi une ouverture.
Débit et modulation : Le fluide commence à s’écouler depuis l’entrée haute pression, à travers l’orifice ouvert, vers la sortie basse pression. Ce débit réduit la pression amont.
Rééquilibrage et fermeture : À mesure que la pression amont chute en raison de cette purge, la force du ressort commence à l’emporter sur la force exercée par la pression réduite sur la membrane. Le clapet revient vers le siège, réduisant ainsi la section d’écoulement.
Régulation en régime permanent : La vanne module dynamiquement son ouverture — en s’ouvrant davantage, en se fermant partiellement ou en effectuant de minuscules « à-coups » — afin de maintenir la pression amont à un équilibre précis avec la force de réglage du ressort. Dans cet état d’équilibre, la pression amont est maintenue constante à la pression de consigne.
Quelle est donc la pression de sortie ?
Pendant ce débit de régulation, la pression de sortie (P_sortie) correspond simplement à la pression dans le collecteur ou la conduite en aval. Pour que la vanne BPR fonctionne, P_sortie doit être inférieure à la pression d’entrée de consigne (P_consigne). La différence entre P_set et P_outlet correspond à la perte de charge (ΔP = P_set – P_outlet) à travers la vanne lorsqu’elle est ouverte et que le fluide s’écoule. Ce ΔP est la force motrice du débit. Si la pression en aval venait à dépasser le point de consigne, la vanne se fermerait complètement.
Applications clés : pourquoi le contrôle de la « contre-pression » est essentiel
La capacité à maintenir une pression amont constante rend les BPR indispensables dans de nombreux cas de figure :
Réacteurs chimiques et discontinus : pour maintenir une pression précise et sûre à l’intérieur d’un réacteur lors d’une réaction dégageant du gaz ou pendant l’ajout de réactifs. La vanne BPR évacue l’excès de pression tout en garantissant que la réaction se déroule à un niveau de pression optimal.
Systèmes de chromatographie et de filtration : en HPLC ou dans les processus en aval, les vannes BPR sont placées en aval de la colonne de séparation ou du filtre afin de fournir une contre-pression constante et sans bulles. Cela empêche le dégazage des solvants et garantit un fonctionnement stable de la pompe ainsi que des résultats précis.
Conditionnement et remplissage de fluides : maintient une pression constante dans un réservoir de produit (comme un fût de bière ou une cuve à sirop) afin de garantir un débit de remplissage constant et d’éviter la formation de mousse ou un distribution irrégulière.
Échantillonnage et analyse des gaz : assure une alimentation à pression constante des instruments d’analyse sensibles (tels que les spectromètres de masse ou les chromatographes en phase gazeuse), garantissant ainsi l’intégrité et la précision des échantillons indépendamment des fluctuations de la pression à la source.
Protection de la pompe (débit à vide) : Installé du côté refoulement d’une pompe volumétrique (telle qu’une pompe à seringue ou péristaltique), un BPR protège la pompe et la tuyauterie contre la surpression si une vanne en aval est accidentellement fermée. Il agit comme une voie de décharge contrôlée.
Purge et inertage du système : maintient une légère surpression de gaz inerte (comme le N₂) dans un réservoir ou un système afin d’empêcher l’entrée d’air, la contamination ou l’oxydation.
Scénarios à commande pilotée et à haute capacité : pour les applications à grand débit (par exemple, collecteurs de torchères de raffinerie, conduites de collecte de gaz), les BPR à commande pilotée utilisent la pression du processus pour amplifier la force de commande, ce qui permet un contrôle précis des pressions et des débits élevés à l’aide d’une vanne principale compacte.
Facteurs critiques pour la sélection et les performances
La compréhension de la pression de sortie est essentielle pour sélectionner et dimensionner correctement une vanne BPR. Voici ce que vous devez savoir :
Pression de consigne vs plage de pression de sortie :
La pression de consigne est votre spécification principale. Vous devez également connaître la plage prévue des pressions de sortie en aval. La vanne BPR doit être choisie de manière à assurer un contrôle fiable sur toute la plage de P_sortie minimale et maximale possible. Une vanne dimensionnée pour une P_sortie très faible peut présenter des vibrations ou devenir instable si la P_sortie augmente trop, réduisant ainsi la ΔP disponible.
Perte de charge (ΔP) et débit :
Le débit d’un BPR est directement lié à la perte de charge (ΔP) qui le traverse. Les fabricants fournissent des valeurs de coefficient de débit (Cv ou Kv). Le dimensionnement est crucial : une vanne surdimensionnée fonctionnera près de son siège, ce qui entraînera des oscillations, des vibrations et un mauvais contrôle. Une vanne sous-dimensionnée ne laissera pas passer le débit nécessaire pour relâcher la pression en amont, ce qui provoquera une surpression du système. Calculez toujours la valeur de Cv requise pour votre débit maximal à la ΔP minimale prévue (c'est-à-dire lorsque P_sortie est à son maximum).
Action de décharge vs action de régulation :
Il est essentiel de distinguer une BPR d’une soupape de décharge (PRV) ou d’une soupape de sécurité (SRV).
BPR : un dispositif de régulation continue des processus. Elle module la pression pour maintenir une pression amont précise en fonctionnement normal. Elle commence à s’ouvrir à la pression de consigne et est généralement entièrement ouverte à une pression supérieure de quelques pour cent à la consigne (par exemple, une surpression de 10 %).
PRV/SRV : un dispositif de sécurité. Elle reste fermée jusqu’à ce que la pression du système atteigne une limite de surpression prédéfinie, puis s’ouvre brusquement pour éviter une catastrophe. Il n’est pas utilisé pour la modulation continue.
Compatibilité des matériaux et joints :
Les matériaux en contact avec le fluide (corps, siège, joint, membrane) doivent être compatibles avec le fluide de process (gaz ou liquide), sa température et son caractère corrosif. Les joints en élastomère (Viton, EPDM, Kalrez) sont courants, mais pour les produits chimiques de haute pureté ou agressifs, des joints entièrement métalliques ou en PTFE peuvent être nécessaires.
Stabilité et caractéristiques :
Recherchez des vannes conçues pour un contrôle modulant stable. Des caractéristiques telles que des obturateurs équilibrés guidés, des caractéristiques de débit linéaires et des garnitures à faible frottement améliorent la précision du contrôle et minimisent l’hystérésis.
Dépannage des problèmes courants liés à la pression de sortie
Incapacité à maintenir la pression de consigne (chute de pression) : si la pression amont dépasse systématiquement la consigne, la vanne est peut-être sous-dimensionnée (incapable de laisser passer un débit suffisant) ou la pression de sortie aval (P_sortie) a peut-être augmenté de manière inattendue, réduisant ainsi la différence de pression motrice (ΔP). Vérifiez l’absence d’obstructions en aval.
Vibrations ou instabilité de la vanne : c’est souvent le signe d’une vanne surdimensionnée. Avec un Cv trop élevé, une faible course génère un débit important, provoquant des cycles rapides. Ce phénomène peut également se produire si la ΔP est trop faible. Envisagez d’utiliser un ensemble de régulation plus petit ou une vanne présentant une caractéristique de débit différente.
Fuite en position fermée : contamination endommageant le siège ou le joint, usure due à des cycles excessifs, ou une pression de sortie (P_outlet) trop proche de (ou supérieure à) la pression de consigne, empêchant le ressort de fermer complètement la vanne.
Réponse lente : peut être causée par un volume de gaz entre le processus et la membrane de détection (dans une configuration à détection à distance), une conduite de détection bouchée ou un ressort trop souple pour l’application.
Vanne pour gaz de haute pureté destinée aux distributeurs de gaz naturel dans les systèmes GNC et GNL
Vanne pour gaz de haute pureté destinée aux distributeurs de gaz naturel dans les systèmes GNC et GNL
Conclusion
Le régulateur de contre-pression est un maître du contrôle indirect. En modulant stratégiquement la résistance à l’écoulement, et donc la pression à sa sortie, il remplit la fonction essentielle de maintien d’une pression stable et précise dans le système qui l’alimente. Sa « pression de sortie » n’est pas la variable qu’il commande directement, mais la condition limite qui définit sa plage de fonctionnement.
Lors du choix et de la mise en œuvre d’un régulateur de contre-pression, la réussite repose sur une compréhension claire de cette relation. Il faut définir non seulement la pression de consigne en amont requise, mais aussi l’ensemble de la plage prévue des pressions de sortie en aval. Un dimensionnement adéquat, le choix des matériaux et une bonne compréhension de sa nature de régulation modulante — qui le distingue d’une simple soupape de décharge — sont primordiaux.
Dans la symphonie d’un système de contrôle des procédés, si les pompes et les compresseurs sont les muscles et les vannes de régulation la motricité fine, le régulateur de contre-pression est le gardien inébranlable de la scène, veillant à ce que l’environnement reste parfaitement réglé pour que le spectacle se déroule en toute sécurité et avec efficacité. En démystifiant son fonctionnement, les ingénieurs et techniciens peuvent tirer parti de cet outil polyvalent pour améliorer la fiabilité du système, la sécurité et la qualité des produits dans d’innombrables secteurs industriels.
