Comment choisir un système de collecteur pour bouteilles de gaz

{{{sourceTextContent.subTitle}}}

Comment choisir un système de collecteur pour bouteilles de gaz

{{{sourceTextContent.description}}}

Pour les établissements qui utilisent des gaz — que ce soit à des fins médicales, pour la recherche en laboratoire, la fabrication ou le soudage —, un approvisionnement constant, sûr et efficace en gaz est primordial. Si les bouteilles individuelles suffisent pour une utilisation à faible volume, les activités présentant des besoins plus importants sont confrontées à de véritables cauchemars logistiques : changements fréquents de bouteilles, fluctuations de pression et risques inhérents en matière de sécurité. C’est là qu’un système de collecteur de bouteilles de gaz devient non seulement une amélioration, mais une nécessité opérationnelle.

Le choix du système de collecteur approprié est une décision cruciale tant sur le plan technique que sur celui de la sécurité. Un système inadapté peut entraîner des temps d’arrêt, une contamination, des fuites dangereuses ou l’incapacité à répondre à la demande. Ce guide fournit un cadre technique complet pour vous aider à orienter votre processus de sélection, vous garantissant ainsi de choisir un système sûr, fiable et optimisé pour votre application spécifique.

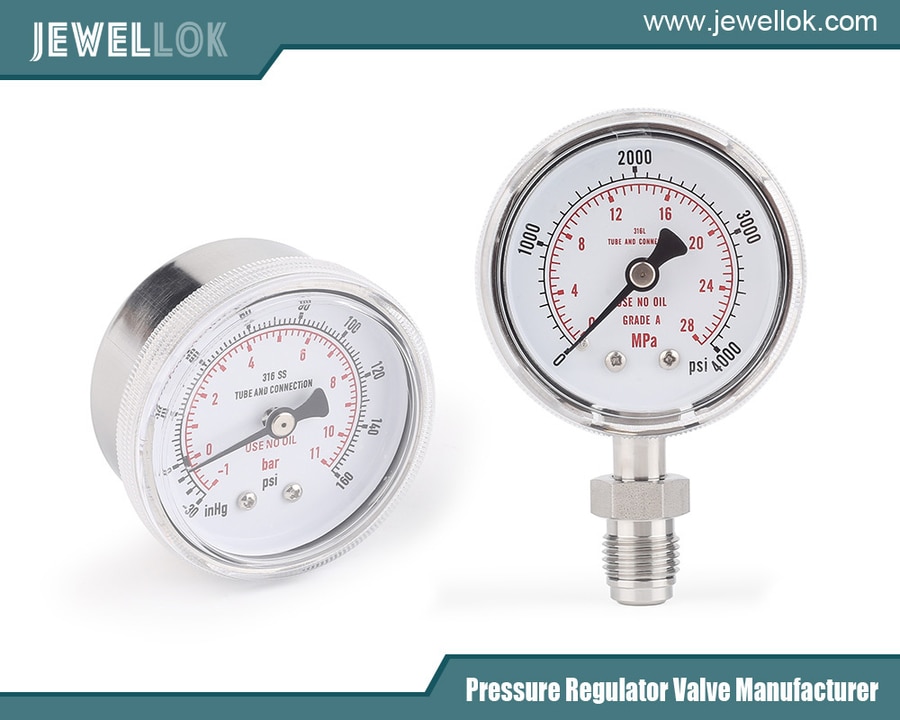

Fabricants de raccords ultra-haute pureté en Chine
Fabricants de raccords ultra-haute pureté en Chine

Comprendre les bases : qu’est-ce qu’un système de collecteur ?

Un système de collecteur de bouteilles de gaz est un ensemble qui relie plusieurs bouteilles de gaz à un collecteur commun, qui alimente ensuite une canalisation de distribution centralisée. Ses principales fonctions sont les suivantes :

Alimentation continue : bascule automatiquement d’un banc de bouteilles principal vers un banc de réserve lorsque le premier s’épuise, garantissant ainsi un débit de gaz ininterrompu.
Centralisation : remplace de nombreux points de raccordement individuels par une source d’alimentation unique et gérée.
Régulation de la pression : réduit la haute pression des bouteilles à une pression de ligne constante et utilisable pour l’installation.
Renforcement de la sécurité : isole la source haute pression du système en aval et intègre de nombreux dispositifs de sécurité.
Composants principaux :

Supports de bouteilles ou points de raccordement : fixent les bouteilles au système.
Collecteur ou conduite commune : conduite qui rassemble le gaz provenant de toutes les bouteilles raccordées.
Clapets anti-retour : empêchent le reflux de la conduite collectrice vers une bouteille vide.
Unité de commutation : le cœur du système. Elle surveille la pression et bascule automatiquement (ou manuellement) vers le parc de réserve. Elle comprend des alarmes pour signaler l’épuisement des stocks.
Vannes d’isolement principales : permettent de couper l’alimentation de certaines sections du système pour la maintenance.
Régulateurs de pression : réduisent la pression des bouteilles (par exemple, 200 bars) à une pression de conduite stable (par exemple, 4 à 10 bars).
Soupapes de sûreté : protègent le système contre la surpression.
Conduite de purge : évacue le gaz en toute sécurité depuis le dispositif de commutation ou les soupapes de sûreté vers un emplacement extérieur sûr.
Panneau de surveillance et d’alarme : fournit des indicateurs d’état (par exemple, « En cours d’utilisation », « Réserve en cours d’utilisation », « Défaut ») et peut s’intégrer aux systèmes de gestion technique du bâtiment.

Définir vos besoins : la première étape cruciale

Avant d’examiner les produits, définissez méticuleusement vos paramètres.

Propriétés et pureté du gaz :
Type de gaz : il s’agit du facteur déterminant par excellence. Les systèmes sont spécifiques à chaque gaz et ne doivent en aucun cas être interchangés.
Gaz oxydants (oxygène, protoxyde d’azote) : nécessitent des composants rigoureusement exempts d’huile et certifiés « Clean-for-Oxygen » (CFO). Même des traces d’hydrocarbures peuvent provoquer de violentes explosions. Tous les matériaux en contact avec le gaz doivent être compatibles.
Gaz inflammables (hydrogène, acétylène, méthane) : ils nécessitent des dispositifs anti-retour de flamme, une mise à la terre spéciale pour l’électricité statique et des conduites d’évacuation acheminées vers des emplacements sûrs, loin de toute source d’inflammation.
Gaz inertes (azote, argon, hélium) : ils présentent généralement la plus grande compatibilité des matériaux, mais nécessitent tout de même des systèmes conçus pour la haute pression.
Gaz corrosifs/toxiques (dioxyde de carbone, ammoniac, chlore) : exigent des matériaux compatibles (par exemple, de l’acier inoxydable pour le CO₂ chargé d’humidité, du Monel pour le chlore) et peuvent nécessiter un double confinement ou une détection des fuites renforcée.
Degré de pureté : les gaz de très haute pureté (UHP, 99,999 %) ou de qualité semi-conductrice nécessitent des tuyauteries en acier inoxydable électropolissé (EPSS), des sièges de vannes ultra-propres (par exemple, des joints à membrane) et des procédures de purge appropriées pour maintenir l’intégrité du système. Les grades industriels standard peuvent utiliser du cuivre ou du laiton.
Analyse de la demande et de la capacité :
Débit de consommation maximal (mètres cubes/heure ou litres/minute) : calculez l’utilisation simultanée maximale de tous les points de prélèvement. Cela permet de déterminer la capacité de débit requise du collecteur et des conduites de raccordement.
Consommation quotidienne/hebdomadaire : déterminez le volume total utilisé sur une période standard.
Taille et quantité des bouteilles : en fonction de la consommation et de la fréquence souhaitée de remplacement des bouteilles. Une règle courante consiste à dimensionner le parc principal pour qu’il dure 1 à 2 semaines en fonctionnement normal, avec une réserve de taille équivalente.
Exemple : une installation utilise 4 bouteilles d’oxygène de 50 litres par semaine. Un collecteur 2×2 (2 principales, 2 de réserve) nécessiterait des changements hebdomadaires. Un système 8×8 permettrait des changements moins fréquents et offrirait une plus grande marge de sécurité.
Paramètres de pression de fonctionnement :
Pression d’alimentation : pression provenant de vos bouteilles (par exemple, 137 bars pour l’acétylène, 200 à 300 bars pour les gaz à haute pression).
Pression de sortie requise : pression constante nécessaire pour les entrées de votre laboratoire, les conduites d’atelier ou les canalisations de gaz médicaux (par exemple, 4,5 bars pour l’air médical, 7 bars pour le gaz de soudage).
Exigences en matière de débit : assurez-vous que les tailles du régulateur et de l’orifice de la vanne permettent de gérer votre débit de pointe sans perte de charge excessive (« chute de pression »).

Critères de sélection clés : conception de votre système

Une fois les exigences définies, évaluez les systèmes à l’aune de ces critères.

Commutation automatique ou manuelle :
Commutation automatique : la norme pour les applications critiques (hôpitaux, procédés en continu). Elle assure une transition sans à-coups, déclenche des alarmes lorsque la réserve est activée et est indispensable pour les opérations sans surveillance.
Commutation manuelle : coût moindre. Nécessite qu’un opérateur commute physiquement les vannes lorsque le circuit principal est vide. Risque d’interruption de l’alimentation. Convient uniquement aux applications non critiques et surveillées.
Matériau de construction :
Laiton : Couramment utilisé pour les gaz industriels non corrosifs et de pureté standard (N₂, Ar, O₂ à faible pureté). Économique.
Acier inoxydable (304, 316L) : Indispensable pour les gaz corrosifs, les applications à haute pureté et les gaz sensibles à l’humidité comme le CO₂. Le 316L offre une résistance supérieure à la corrosion. Électropoli pour les applications UHP.
Cuivre : traditionnellement utilisé pour les canalisations de gaz médicaux (oxygène, air médical) en raison de ses propriétés bactériostatiques naturelles et de sa facilité de mise en œuvre.
Composants internes : les joints à membrane sont préférables aux joints à presse-étoupe pour préserver la pureté et éviter les fuites.
Caractéristiques de sécurité (obligatoires) :
Conception spécifique au gaz : comme indiqué, le système doit être conçu pour votre gaz spécifique.
Raccords non interchangeables (NIST, DISS, CGA) : empêchent le raccordement accidentel d’une bouteille de gaz inappropriée.
Clapets anti-retour : sur chaque branche de la bouteille pour empêcher le reflux.
Dispositifs de décharge de pression : soupapes de décharge thermiques sur les sections de tuyauterie en cul-de-sac, et soupapes de décharge du système.
Ventilation adéquate : le dispositif de commutation et les soupapes de décharge doivent évacuer les gaz vers une atmosphère sûre. Les conduites de ventilation doivent être correctement dimensionnées, inclinées pour évacuer la condensation et fabriquées dans un matériau compatible.
Détection des fuites : pour les gaz toxiques ou inflammables, envisager l’installation de détecteurs de gaz fixes dans la salle abritant le collecteur.
Enceinte robuste et signalisation : les collecteurs doivent être situés dans une zone bien ventilée et sécurisée, munie d’étiquettes d’identification claires des gaz et d’avertissements de danger.
Conformité réglementaire et normes :
Le système de collecteurs doit être conforme à toutes les réglementations locales et internationales applicables. Celles-ci comprennent généralement :
ISO 7396-1 : Réseaux de distribution de gaz médicaux.
NFPA 99 (États-Unis) : Code des établissements de santé.
HTM 02-01 (Royaume-Uni) : Réseaux de distribution de gaz médicaux.
AS 4332 (Australie) : Stockage et manipulation des gaz en bouteilles.
Directive relative aux équipements sous pression (PED 2014/68/UE) : pour les équipements fonctionnant à une pression supérieure à 0,5 bar.
Les codes locaux en matière de construction, de sécurité incendie et de sécurité au travail.
Évolutivité et pérennité :
Le système peut-il être facilement étendu en ajoutant des raccords de bouteilles supplémentaires ?
Le collecteur est-il dimensionné pour répondre à d’éventuelles augmentations futures de la demande de débit ?
Le panneau d’alarme dispose-t-il d’une capacité suffisante pour accueillir des alarmes à distance supplémentaires ou pour une intégration au système de gestion technique du bâtiment (GTB) ?

Le processus d’achat et d’installation

Le choix du produit n’est que la moitié du chemin. Une mise en œuvre correcte est essentielle.

Recours à un spécialiste : faites appel à un installateur ou à un ingénieur qualifié en systèmes de gaz. Ne considérez pas cela comme un simple travail de plomberie.
2. Conception détaillée : l’installateur doit fournir des schémas de tuyauterie et d’instrumentation (P&ID), des plans d’implantation et des calculs de ventilation.
3. Emplacement et conception des locaux :
* Ventilation : les locaux doivent être bien ventilés, de préférence avec une extraction forcée au niveau du sol (pour les gaz plus lourds que l’air) et au niveau du plafond (pour les gaz plus légers que l’air).
* Sécurité : accès restreint pour empêcher toute manipulation frauduleuse.
* Environnement : Protection contre les températures extrêmes, la corrosion et les dommages physiques.
* Manutention des bouteilles : Espace suffisant pour la livraison, la manutention et le stockage des bouteilles en toute sécurité.
4. Mise en service et certification :
* Essais de pression et d’étanchéité : L’ensemble du système installé doit être soumis à des essais de résistance et d’étanchéité conformément aux normes.
* Vérification de la pureté : pour les systèmes médicaux ou UHP, la canalisation doit être validée quant à la contamination par des particules et des hydrocarbures (pour l’oxygène) ou à la teneur en humidité.
* Documentation appropriée : réception des plans conformes à l’exécution, des certificats d’essai, des fiches de données de sécurité (FDS) et d’un manuel complet d’exploitation et de maintenance (O&M).
Exploitation, maintenance et formation
La qualité d’un système dépend de son entretien.

Formation : Le personnel chargé du remplacement des bouteilles doit être formé aux procédures spécifiques, à la sensibilisation aux risques et aux protocoles d’arrêt d’urgence.
Maintenance préventive : Établissez un contrat de maintenance programmée avec le fournisseur ou un ingénieur qualifié. Cela comprend généralement une inspection annuelle des régulateurs, des mécanismes de commutation, des soupapes de sécurité et des alarmes.
Gestion des bouteilles : mettez en place une rotation stricte selon le principe « premier entré, premier sorti » et veillez à ce que les bouteilles de réserve soient toujours pleines. Ne laissez jamais les deux batteries se vider complètement.
système de distribution de gaz haute pureté et haute pression
système de distribution de gaz haute pureté et haute pression

Conclusion

Le choix d’un système de collecteurs pour bouteilles de gaz représente un investissement important pour l’intégrité opérationnelle et la sécurité. Il n’existe pas de solution universelle. En suivant méthodiquement ce guide — en définissant les propriétés et vos besoins en gaz, en comprenant les critères techniques essentiels, en faisant appel à des spécialistes qualifiés et en planifiant la maintenance à long terme —, vous irez au-delà d’un simple achat pour concevoir un système d’alimentation vital.

Le collecteur le plus rentable n’est pas le moins cher, mais celui qui fournit un gaz pur en continu et en toute sécurité pendant des années, minimise les temps d’arrêt opérationnels et offre une tranquillité d’esprit grâce à une conformité rigoureuse et une conception robuste. Consacrez du temps au processus de sélection, et votre système de collecteurs deviendra un partenaire fiable et discret dans la réussite de votre installation.
