Caractéristiques techniques principales : vannes UHP à argon pour les systèmes de gaz d'une pureté de 99,999 %

{{{sourceTextContent.subTitle}}}

Caractéristiques techniques principales : vannes UHP à argon pour systèmes de gaz d'une pureté de 99,999 %

{{{sourceTextContent.description}}}

Dans le domaine de la distribution de gaz de haute pureté, la fiabilité de l'ensemble du système dépend de celle de son composant le plus vulnérable. Pour les systèmes à l'argon de très haute pureté (UHP), où des niveaux de pureté de 99,999 % (grade 5,0) et plus sont obligatoires, le choix de vannes adaptées constitue une décision technique cruciale. Ces vannes ne servent pas seulement de dispositifs de régulation du débit, mais aussi de gardiennes de la pureté du gaz, empêchant toute contamination par des particules, l’humidité et les gaz atmosphériques. Cet article technique explore en détail les spécifications essentielles et les principes de conception régissant les vannes pour l’argon UHP, offrant ainsi un guide complet aux concepteurs de systèmes, aux ingénieurs d’installation et aux responsables des achats dans les domaines de la fabrication de semi-conducteurs, de l’instrumentation analytique, de la production pharmaceutique et de la recherche de pointe.

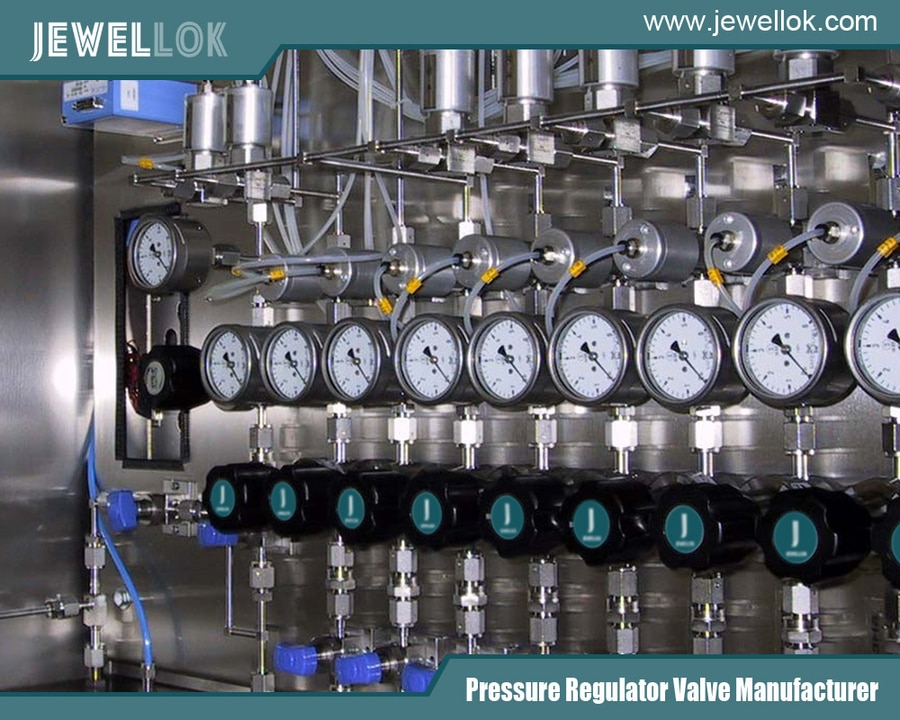

Fabricant chinois de régulateurs de gaz ultra-haute pureté
Fabricant chinois de régulateurs de gaz ultra-haute pureté
Le rôle crucial des vannes dans les systèmes de gaz UHP

L’argon d’ultra-haute pureté est une ressource indispensable dans les procédés sensibles à la moindre trace de contamination. Dans la fabrication de semi-conducteurs, l’argon est utilisé pour la pulvérisation cathodique, la gravure et comme gaz vecteur ; sa pureté a un impact direct sur le rendement des plaquettes et les performances des dispositifs. En chromatographie en phase gazeuse (CG) et en spectrométrie de masse à plasma à couplage inductif (ICP-MS), la pureté de l’argon est fondamentale pour la stabilité de la ligne de base, les limites de détection et la précision analytique. Une seule vanne introduisant des niveaux d’oxygène, d’humidité ou d’hydrocarbures inférieurs au ppm peut compromettre des mois de recherche ou de production.

Contrairement aux vannes industrielles, les vannes UHP sont conçues avec un seul objectif : contenir, contrôler et préserver la pureté du gaz. Elles doivent présenter une étanchéité interne parfaite (confinement), offrir un actionnement précis (contrôle) et ne pas introduire elles-mêmes de contaminants (préservation). Cette triade d’exigences dicte chaque aspect de leur conception, du choix des matériaux à la finition de surface en passant par la technologie d’étanchéité.

Spécifications fondamentales : matériaux de construction

Le choix des matériaux constitue la première et la plus cruciale ligne de défense contre la contamination.

Métallurgie :
Nuances d’acier inoxydable : l’acier inoxydable de type 316L (à faible teneur en carbone) est la norme industrielle. La nuance « L » minimise la précipitation de carbures au niveau des zones de soudure, prévenant ainsi une source majeure de corrosion et de génération de particules. Pour les applications les plus exigeantes, on prescrit des vannes fabriquées à partir de barres 316L VIM/VAR (fusion par induction sous vide / refusion à l’arc sous vide). Ce double processus de fusion réduit considérablement les inclusions non métalliques et les impuretés volatiles, améliorant ainsi la résistance à la corrosion et la facilité de polissage de la surface.
Alliages alternatifs : pour des environnements corrosifs spécifiques ou afin de minimiser la contamination métallique, l’alliage C-276 (Hastelloy®) ou l’alliage 600 (Inconel®) peuvent être utilisés. Un revêtement de nickel chimique (EN) est parfois appliqué sur les surfaces internes pour améliorer la résistance à la corrosion et obtenir une finition uniforme et dure, bien que son adhérence et son risque de micro-écaillage doivent être soigneusement évalués.
Joints et membranes en polymère :
Compatibilité des élastomères : Les élastomères standard tels que le Buna-N ou le Viton® ne conviennent pas aux applications UHP en raison de leur perméabilité élevée et de leur dégazage. Le matériau de joint de choix est le perfluoroélastomère (FFKM), commercialisé sous des marques telles que Kalrez® et Chemraz®. Le FFKM offre une compatibilité exceptionnelle avec la quasi-totalité des gaz de procédé, une résistance aux températures extrêmes et des niveaux de dégazage et de lixiviation ultra-faibles.
Matériau des membranes : Dans les vannes à membrane — le type le plus courant pour les applications UHP —, la membrane isole la tige de la vanne du flux de gaz. Les membranes en acier inoxydable (souvent ondulées pour plus de souplesse) sont utilisées pour les applications à cycles élevés et à haute intégrité. Les membranes en FFKM renforcées de PTFE offrent une excellente combinaison de résistance chimique et de souplesse.

Spécifications de conception et de performance

Type de vanne : la prédominance de la vanne à membrane
Alors que les vannes à soufflet sont utilisées pour des applications extrêmes, la vanne à membrane à commande pneumatique est le pilier des systèmes d’argon UHP. Sa conception offre une étanchéité hermétique sans joint dynamique exposé au flux de gaz.
Mécanisme d’étanchéité : une membrane flexible est plaquée contre un siège surélevé (déversoir) par la pression de l’actionneur, créant ainsi une étanchéité métal-polymère. En position ouverte, la membrane se rétracte complètement, créant un passage d’écoulement lisse et sans obstruction avec un volume mort minimal.
Volume mort : une spécification critique. Un faible volume mort (< 0,1 ml est courant) minimise le piégeage de gaz pendant la purge et facilite une évacuation et une réponse plus rapides du système.
Finition de surface : le paysage à l’échelle microscopique
La rugosité de la surface interne est une source principale de contamination par des particules et un site d’adsorption d’humidité et d’oxygène.
Mesure : l’état de surface est quantifié par le coefficient Ra (rugosité moyenne) ou, de manière plus stricte, par le coefficient Rp (hauteur moyenne des pics), mesurés en micro-pouces (μin) ou en micromètres (μm).
Norme : pour les systèmes à 99,999 %, un état de surface interne ≤ 10 Ra μpouce (0,25 μm) est courant. Pour les applications les plus critiques, une valeur ≤ 5 Ra μpouce est spécifiée. Cette finition miroitante est obtenue grâce à un usinage de précision, suivi d’un polissage à la pâte abrasive ou d’un polissage électrochimique (électropolissage). L’électropolissage permet non seulement de lisser les surfaces, mais aussi de passiver l’acier inoxydable, créant ainsi une couche d’oxyde riche en chrome qui améliore la résistance à la corrosion.
Étanchéité : un critère non négociable
Les taux de fuite sont mesurés par spectrométrie de masse à l’hélium.
Taux de fuite externe (fuite atmosphérique) : ce paramètre est primordial. Les spécifications sont généralement inférieures à 1 × 10⁻⁹ atm cc/s He. Cela garantit que l’air ambiant (contenant du N₂, de l’O₂ et de l’H₂O) ne peut pas pénétrer dans le système.
Taux de fuite interne (fuite entre orifices) : pour les vannes fermées, la fuite au niveau du siège doit être inférieure à 1 × 10⁻⁹ atm cc/sec He. Cela permet de vérifier la capacité de la vanne à isoler certaines sections du système.
Essai d’étanchéité du siège : Souvent réalisé avec l’entrée de la vanne sous pression et la sortie sous vide, reliées à un spectromètre de masse pour une mesure optimale de la sensibilité.
Propreté et conditionnement
Les vannes doivent être livrées exemptes de tout contaminant.
Protocoles de nettoyage : les vannes sont soumises à un nettoyage rigoureux conformément à la norme SEMI PV1 ou à des normes équivalentes. Ce processus comprend un nettoyage par ultrasons dans des solvants de haute pureté, suivi d’un rinçage à l’eau UHP et à des solvants, puis d’un séchage sous vide ou d’une purge à l’azote chaud et sec afin d’éliminer les résidus volatils.
Nombre de particules : Les vannes sont souvent certifiées pour contenir moins d’un nombre spécifié de particules > 0,1 μm ou > 0,5 μm par pied cube de volume interne.
Torréfaction : Les vannes destinées à des systèmes ultra-secs (< 1 ppb H₂O) peuvent être spécifiées avec des capacités de torréfaction à haute température (par exemple, 200 °C+) afin d’éliminer l’humidité adsorbée.
Emballage : Elles sont conditionnées dans des sacs en polyéthylène dissipant l’électricité statique et à faible dégazage, dans des conditions de salle blanche de classe 100, sous purge d’azote sec, puis scellées.

Spécifications de raccordement et d’actionnement

Raccords d’extrémité : Les raccords à joint métallique VCJ®/Grab® constituent la norme universelle. Ils assurent une étanchéité à l’hélium sans jeu grâce à des joints en nickel ou en acier inoxydable 316L. Les brides ISO-KF (NW) avec joints en cuivre constituent une alternative. Les raccords soudés (soudage TIG orbital) offrent une étanchéité optimale pour les installations permanentes, mais ne permettent pas un entretien aisé.
Actionnement : L’actionnement pneumatique est privilégié pour la commande à distance et l’automatisation. Les actionneurs doivent être conçus pour un fonctionnement à sécurité intégrée en cas de chute (normalement ouverts ou normalement fermés) afin de garantir la sécurité du système en cas de défaillance des réseaux. Des actionneurs manuels à poignée à vernier sont utilisés pour les vannes rarement réglées. L’actionneur doit fournir une force suffisante pour assurer une étanchéité constante de la membrane contre le siège pendant toute sa durée de vie nominale.

Normes et certifications

La conformité aux normes établies garantit la qualité et les performances.

Normes SEMI : les références de l’industrie des semi-conducteurs, en particulier la norme SEMI F78 pour les vannes à membrane.
Normes ASTM : ASTM G93 pour les procédures de nettoyage.
CE / PED : pour les directives relatives aux équipements sous pression en Europe.
Certifications des matériaux : des certificats de matériaux 3.1 conformes à la norme EN 10204 sont requis, permettant de retracer la composition de l’alliage et l’historique de traitement du matériau du corps de vanne.
Consignes de sélection et d’intégration

Le choix d’une vanne à argon UHP ne se limite pas à la consultation des fiches techniques.

Définir précisément l’application : s’agit-il d’une conduite d’alimentation à haut débit, d’une station au point d’utilisation (POU) ou d’une entrée d’analyseur sensible ? La pression (allant des batteries de bouteilles haute pression au vide), la température et la durée de vie requise (des milliers ou des millions de cycles) dicteront les choix.
Hiérarchisez les spécifications : pour une conduite de gaz vecteur de GC, l’étanchéité aux fuites externes et la finition interne sont primordiales. Pour une vanne POU dans une usine de fabrication, la durée de vie en cycles et la fiabilité peuvent être les critères principaux.
Prenez en compte l’ensemble du circuit de gaz : la vanne doit être compatible avec les spécifications des tuyauteries, des régulateurs et des filtres en amont et en aval. Une vanne présentant une finition de 5 Ra est inefficace si elle est raccordée à une tuyauterie présentant une finition de 20 Ra.
Prévoyez la maintenance : familiarisez-vous avec les exigences d’entretien de la vanne. Des kits de réparation sont-ils disponibles ? La membrane peut-elle être remplacée in situ sans retirer le corps de la vanne de la conduite (conception réparable en ligne) ?
Validez à la réception : inspectez l’intégrité de l’emballage et examinez les certificats fournis (test d’étanchéité, propreté, matériaux). Envisagez d’effectuer un contrôle d’étanchéité à l’hélium à la réception avant l’installation.
Fabricant chinois de régulateurs de gaz ultra-hautes pureté
Fabricant chinois de régulateurs de gaz ultra-hautes pureté
Conclusion

Le choix des vannes pour un système à l’argon d’une pureté de 99,999 % relève de l’ingénierie de précision et de la gestion des risques. Aucun compromis n’est possible en matière de matériaux, d’étanchéité ou de propreté. La vanne à membrane UHP, avec son corps en acier 316L VIM/VAR électropoli, ses joints en FFKM, sa finition inférieure à 10 Ra et son taux de fuite d’hélium inférieur à 1×10⁻⁹ atm cc/sec, représente une solution technologique aboutie à un défi exigeant. En comprenant et en appliquant rigoureusement ces spécifications clés, les ingénieurs peuvent concevoir des systèmes d’alimentation en gaz qui ne sont pas de simples conduits, mais de véritables prolongements inertes et stables de la source de haute pureté, garantissant ainsi que l’intégrité de l’argon — et, par extension, la réussite du processus qu’il rend possible — est préservée de la bouteille à la chambre.

Pour en savoir plus sur les spécifications clés : vannes d’argon UHP pour les systèmes de gaz d’une pureté de 99,999 %, vous pouvez consulter le site de Jewellok à l’adresse https://www.jewellok.com/.
