Dépannage des problèmes courants dans les systèmes de collecteurs de transfert d'hélium

{{{sourceTextContent.subTitle}}}

Dépannage des problèmes courants dans les systèmes de collecteurs de transfert d'hélium

{{{sourceTextContent.description}}}

Les systèmes de collecteurs de commutation d’hélium constituent des composants essentiels dans les laboratoires, les installations d’analyse, les sites de fabrication de semi-conducteurs et les centres d’imagerie médicale, garantissant un approvisionnement continu et de haute pureté de cette ressource essentielle et limitée. Les défaillances de ces systèmes peuvent entraîner des temps d’arrêt coûteux, compromettre l’intégrité des données et présenter des risques pour la sécurité. Cet article propose une méthodologie structurée de dépannage pour les problèmes les plus courants rencontrés dans ces systèmes, en mettant l’accent sur les irrégularités de pression, les fuites, les défaillances de commutation automatique et la contamination. Une combinaison de stratégies de maintenance proactive et de mesures de diagnostic réactives est présentée afin d’optimiser la fiabilité et la sécurité du système.

Le rôle essentiel des collecteurs de commutation d’hélium
L’hélium, grâce à ses propriétés uniques d’inertie, de conductivité thermique élevée et de petite taille atomique, est indispensable pour des applications telles que la chromatographie en phase gazeuse (CPG), la chromatographie en phase gazeuse couplée à la spectrométrie de masse (CPG-SM), le refroidissement en IRM et la détection de fuites. Compte tenu de son coût élevé et de la volatilité de son approvisionnement, une utilisation efficace est primordiale. Un système de collecteur de commutation se compose généralement de deux bouteilles d’hélium ou plus (souvent une « primaire » et une « secondaire » ou un « banc » de bouteilles), reliées par des tuyaux haute pression à un châssis de collecteur équipé de régulateurs de pression, des vannes, d’un dispositif de commutation de pression et d’un régulateur de sortie fournissant le gaz à une pression et un débit constants au point d’utilisation.

La fonction principale consiste à basculer automatiquement ou manuellement d’une bouteille vide à une bouteille pleine sans interrompre l’alimentation en gaz. Cette opération en apparence simple cache une interaction complexe entre des composants mécaniques, pneumatiques et parfois électroniques, chacun constituant un point de défaillance potentiel. Un dépannage efficace nécessite une approche systématique, une bonne compréhension de la conception du système et un respect rigoureux des protocoles de sécurité, car ces systèmes fonctionnent à des pressions élevées (jusqu’à 3 000 psi / 207 bar pour les bouteilles pleines).

Mesures de sécurité fondamentales et étapes préparatoires
Avant de commencer tout dépannage :

Équipement de protection individuelle (EPI) : portez toujours des lunettes de sécurité avec protections latérales et des gants résistants.
Ventilation : assurez-vous que la zone est bien ventilée. Bien que l’hélium soit non toxique, il peut agir comme un simple asphyxiant en déplaçant l’oxygène.
Connaissance du système : consultez les manuels du fabricant pour obtenir les schémas spécifiques, les pressions nominales et les références des pièces.
Dépressurisation : isolez et dépressurisez le système en aval ainsi que les sections concernées du collecteur avant d’inspecter ou de remplacer un composant. Utilisez la vanne de purge ou de décharge appropriée.
Détection des fuites : Préparez un détecteur de fuites d’hélium certifié ou une solution de détection de fuites compatible (eau savonneuse spécialement formulée pour les gaz à haute pression, jamais de savon ménager).

Problème courant n° 1 : pression de sortie irrégulière ou perte de pression
Symptômes : les instruments en aval signalent une faible pression du gaz vecteur, une ligne de base irrégulière ou ne parviennent pas à maintenir les débits définis. L’alarme de basse pression du système peut se déclencher.

Étapes de dépannage :

Vérifier l’alimentation principale : Vérifiez la pression sur la ou les bouteilles actuellement en service. Une pression proche de zéro indique que la bouteille est vide — procédez à un changement manuel. Ne partez pas du principe que la commutation automatique s’est produite.
Inspecter le mécanisme de commutation :
Pour les commutateurs mécaniques (à capteur de pression) : ceux-ci utilisent un piston ou un diaphragme qui actionne une vanne. Si l’alimentation principale est épuisée mais que la commutation n’a pas eu lieu, le mécanisme de détection est peut-être encrassé par des particules ou défectueux. Tapotez doucement le corps du commutateur ; il arrive parfois qu’un piston coincé puisse ainsi être libéré. Dépressurisez le système, puis inspectez, nettoyez ou remplacez le commutateur conformément au manuel.
Pour les commutateurs électroniques : Vérifiez que l’appareil est alimenté en courant. Vérifiez les points de consigne de pression de commutation. Les transducteurs de pression électroniques affichent-ils des valeurs correctes ? Un capteur ou une électrovanne défectueux peut empêcher l’activation.

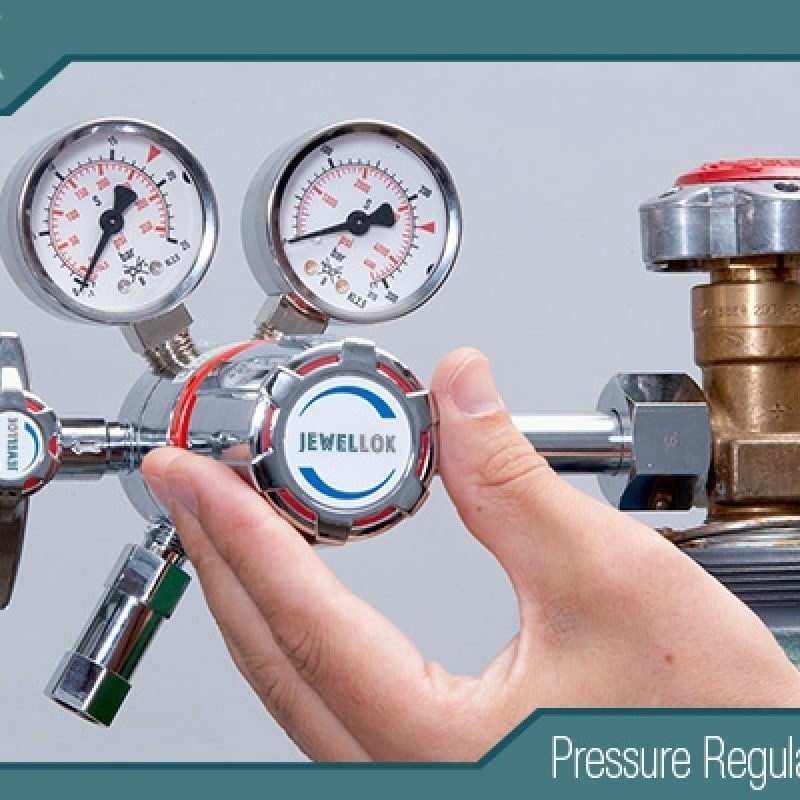

Examinez les régulateurs : le régulateur à deux étages situé à la sortie du collecteur est un point de défaillance courant.
Fuite progressive : si la pression de sortie augmente lentement au fil du temps en l’absence de demande, le siège du régulateur est probablement endommagé. Cela nécessite le remplacement du régulateur ou de son kit de siège interne.
Chute de pression : si la pression chute en cas de débit constant, le régulateur est peut-être sous-dimensionné par rapport à la demande ou défectueux. Effectuez un test en fermant la vanne en aval ; si la pression revient à la normale, le régulateur fonctionne mais a peut-être atteint sa limite de débit.
Blocage : incapacité à atteindre la pression de consigne. La membrane est peut-être rompue, ou le ressort endommagé.
Vérification du débit en aval et des obstructions : fermez la vanne de sortie au niveau du collecteur. Si la pression de sortie revient à la normale et se maintient, le problème se situe en aval : une vanne d’instrumentation entièrement ouverte, une chemise fissurée ou une fuite dans le système de chromatographie en phase gazeuse (GC). Si la pression ne revient pas, le problème se situe au niveau du collecteur.

Problème courant n° 2 : fuites de gaz
Symptômes : épuisement inattendu et rapide de la bouteille (beaucoup plus rapide que les taux de consommation habituels), sifflement audible (dans les cas graves) ou détection par un détecteur de fuites.

Étapes de dépannage (à effectuer lorsque le système est sous pression) :

Raccords haute pression (de la bouteille au collecteur) : ces raccords CGA (Compressed Gas Association) sont les sources de fuite les plus courantes. Appliquez une solution de détection de fuites sur :
La tige de la vanne de la bouteille.
Le raccord écrou/virole à l’entrée du collecteur.
Les tiges des vannes de purge/d’aération. L’apparition de bulles indiquera une fuite. Serrez avec précaution : un serrage excessif peut rayer ou fissurer les viroles en laiton. La règle est la suivante : « serrer à la main, puis effectuer un quart à un demi-tour supplémentaire à l’aide d’une clé ».
Raccords basse pression (sortie du collecteur) : Vérifiez tous les raccords de tuyauterie (Swagelok, VCJ, etc.) menant à l’instrument. Assurez-vous que les viroles ne sont pas usées et qu’elles sont correctement en place.
Fuites internes du collecteur : des vannes ou des régulateurs défectueux peuvent présenter des fuites internes du côté haute pression vers le côté basse pression, entraînant un échappement de gaz par l’orifice de purge du régulateur. Ce phénomène se manifeste souvent par un sifflement faible et constant provenant du corps du régulateur et peut être confirmé en obturant l’orifice de purge et en observant une montée en pression. Cela nécessite une révision du régulateur.
Fuite au niveau de la vanne de commutation : le joint à l’intérieur de la vanne de commutation automatique peut s’user. Pour vérifier cela, il faut isoler les sections du collecteur et les soumettre séparément à un essai de pression.

Problème courant n° 3 : défaillance de la commutation automatique
Symptômes : le système vide complètement la bouteille principale, provoquant une défaillance de l’instrument, avant qu’un opérateur ne bascule manuellement vers l’alimentation secondaire.

Étapes de dépannage :

Vérifier l’alimentation secondaire : s’assurer que la ou les bouteilles secondaires sont ouvertes et présentent une pression suffisante. Un système automatique ne peut pas basculer vers un banc vide ou fermé.
Vérifier l’état des vannes : sur certains collecteurs, les vannes d’arrêt manuelles de chaque banc doivent être dans la bonne position (toutes deux ouvertes) pour permettre le fonctionnement automatique. Vérifiez ce point.
Testez le point de commutation :
Commutateurs mécaniques : le point de commutation est souvent réglable (par exemple, 200 psi). Le système étant en service, fermez lentement la vanne de la bouteille principale. Observez le manomètre de la batterie principale. À la pression définie, vous devriez entendre un « claquement » distinct au moment de la commutation et le manomètre principal devrait retomber à zéro. Si la commutation ne se produit pas, le mécanisme est défectueux.
Commutateurs électroniques : effectuez le même test. L’affichage électronique indique-t-il la baisse de pression ? La LED d’état change-t-elle ? Le solénoïde émet-il un « clic » ? La défaillance peut provenir du capteur, de la logique de commande ou de l’électrovanne. Vérifiez toutes les connexions électriques.
Recherchez les composants grippés : une contamination par des particules provenant du gaz en bouteille (rare mais possible) ou la dégradation des matériaux du diaphragme peuvent entraîner le grippage des vannes ou des pistons. Une purge périodique du collecteur peut aider à prévenir ce problème.

Problème courant n° 4 : Problèmes de pureté et de contamination du gaz
Symptômes : Augmentation du bruit de fond, pics fantômes ou faible sensibilité dans les applications GC/MS. Grilles fréquentes des détecteurs MS.

Étapes de dépannage :

Source de contamination : Le premier suspect est la source de gaz elle-même. Installez une nouvelle bouteille d’hélium certifiée de haute pureté pour écarter cette hypothèse.
Purge insuffisante : après un changement de bouteille, le collecteur et toutes les conduites de raccordement doivent être purgés minutieusement afin d’éliminer les gaz atmosphériques (oxygène, azote, humidité) qui se sont introduits lors du changement. Suivez une procédure de purge appropriée : entrouvrez la vanne de la bouteille, purgez le raccord haute pression, raccordez-le au collecteur, ouvrez-le complètement, puis utilisez la vanne de purge du collecteur pour évacuer l’air pendant plusieurs minutes à un débit élevé avant d’alimenter l’instrument.
Contamination interne du collecteur : de l’humidité ou de l’air peuvent être aspirés dans le collecteur par une fuite microscopique lorsque le système est à l’arrêt et sous vide (par exemple, provenant d’une pompe d’instrument). Mettez le système sous pression et vérifiez l’étanchéité comme indiqué à la section 4.
Filtration défaillante ou absente : la plupart des applications de haute pureté nécessitent des purificateurs en ligne (pièges à oxygène/humidité, pièges à hydrocarbures) placés en aval de la sortie du collecteur. En cas de problème, vérifiez l’indicateur de durée de vie du purificateur ou remplacez-le de manière proactive. Assurez-vous d’utiliser le type de purificateur adapté au contaminant concerné.

Maintenance préventive : la meilleure forme de dépannage
Un programme de maintenance préventive permet d’éviter 90 % des problèmes courants :

Quotidiennement/hebdomadairement : consignez les pressions des bouteilles. Effectuez une inspection visuelle pour détecter les fuites, dommages ou traces de corrosion évidents.
Tous les mois : effectuez un contrôle complet des fuites sur tous les raccords. Vérifiez le fonctionnement du basculement automatique en simulant une situation de bouteille principale vide.
Tous les 6 mois : remplacez les filtres/purificateurs de gaz en sortie selon un calendrier préétabli, et non pas uniquement lorsque des problèmes apparaissent. Vérifiez et nettoyez les évents des détendeurs.
Annuellement : Envisagez un étalonnage et une inspection par un professionnel des régulateurs et des commutateurs. Remplacez tous les composants d’étanchéité (joints toriques, joints d’étanchéité) du collecteur conformément aux recommandations du fabricant.
Lors du changement de bouteille : Utilisez toujours des joints écrasables neufs (joints BOSS™) sur les raccords CGA. N’utilisez jamais de ruban Téflon sur les raccords de gaz à haute pression.

Conclusion
Le dépannage d’un système de collecteur de commutation d’hélium est un processus méthodique d’élimination, partant de la source de gaz et progressant en aval jusqu’au point d’utilisation. Les causes les plus fréquentes sont simples : des bouteilles vides, une purge insuffisante et des fuites au niveau des raccords. Cependant, la compréhension des modes de défaillance de composants plus complexes, tels que les pressostats et les régulateurs à deux étages, est essentielle pour résoudre les problèmes persistants.

Consacrer du temps à la formation des opérateurs sur la manipulation correcte des bouteilles, les procédures de commutation et la vérification des fuites est inestimable. De plus, la mise en place et le respect d’un programme de maintenance préventive rigoureux constituent la stratégie la plus efficace pour garantir un approvisionnement continu, pur et sûr en hélium, protégeant ainsi les instruments sensibles, les données précieuses et la continuité opérationnelle. À l’ère de la préservation de l’hélium, un système de collecteur bien entretenu n’est pas seulement une nécessité technique, mais aussi un impératif économique et environnemental.
