Comment choisir un régulateur de krypton ultra-haut de pureté (UHP)

{{{sourceTextContent.subTitle}}}

Comment choisir un régulateur de krypton ultra-haut de pureté (UHP)

{{{sourceTextContent.description}}}

La manipulation de gaz spéciaux tels que le krypton (Kr) exige précision, sécurité et un engagement sans faille à préserver l'intégrité du gaz. Le krypton, un gaz noble aux applications cruciales dans l'éclairage, l'isolation, la technologie laser et la recherche scientifique, doit souvent être utilisé à des niveaux de pureté ultra-élevés. Le régulateur constitue le point de contrôle crucial entre la bouteille haute pression et le processus en aval, particulièrement sensible. Le choix d’un régulateur inadapté peut entraîner une contamination, provoquer des fluctuations de pression, voire créer des risques pour la sécurité. Cet article technique fournit un cadre complet pour la sélection d’un régulateur de krypton d’ultra-haute pureté, en mettant l’accent sur les matériaux de construction, les caractéristiques de conception, les spécifications de performance et les protocoles de manipulation en toute sécurité.

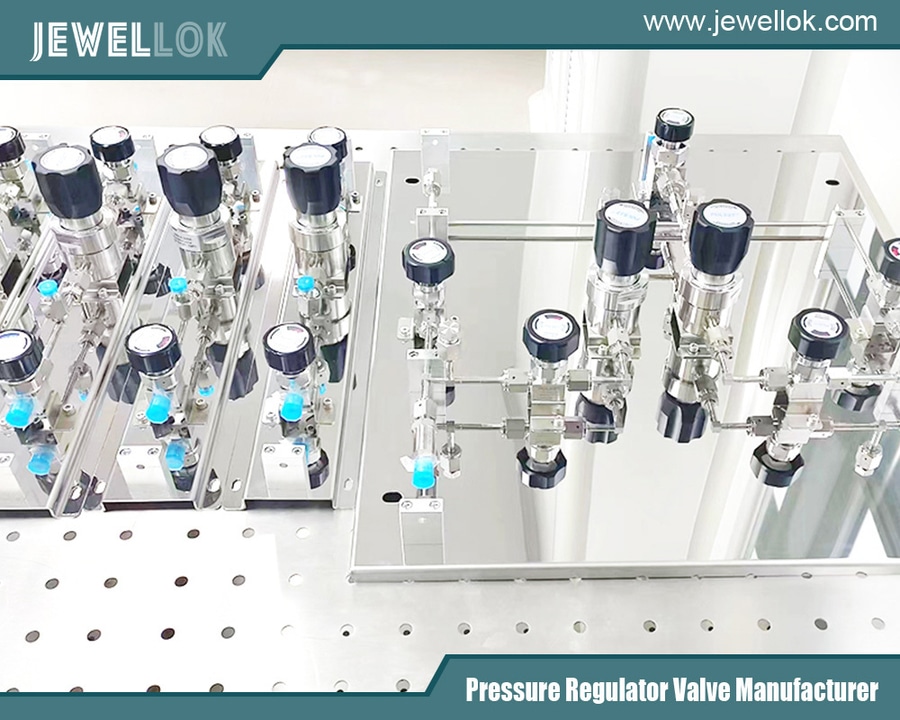

Top 10 des meilleurs fournisseurs et entreprises de régulateurs de pression de gaz ultra-hauts de pureté en Thaïlande
Top 10 des meilleurs fournisseurs et entreprises de régulateurs de pression de gaz ultra-hauts de pureté en Thaïlande
Le rôle crucial du régulateur dans les applications du krypton
La valeur du krypton réside dans ses propriétés spécifiques : haute densité, faible conductivité thermique et son rôle dans la génération de raies spectrales spécifiques. Dans des applications telles que :

Éclairage haute performance : remplissage des lampes halogènes, fluorescentes et à décharge à haute intensité pour une efficacité et un rendu des couleurs améliorés.
Isolation des vitrages : utilisé dans les vitrages à double ou triple vitrage pour une isolation thermique supérieure.
Lasers : le krypton est un composant clé des lasers à excimère (par exemple, les lasers KrF pour la lithographie des semi-conducteurs).
Recherche scientifique : en tant qu’étalon d’étalonnage ou dans le cadre d’expériences de physique des particules.
Toute impureté — qu’il s’agisse d’humidité (H₂O), d’oxygène (O₂), d’hydrocarbures (THC) ou de particules — peut dégrader les performances, empoisonner les catalyseurs, contaminer les systèmes sous vide ou fausser les résultats expérimentaux. Le régulateur constitue la première ligne de défense. Il doit non seulement réduire la pression de manière fiable, mais aussi servir de barrière contre la contamination provenant de l’atmosphère et, surtout, de lui-même.

Critères de sélection fondamentaux : matériaux de construction
Les matériaux internes en contact avec le fluide du régulateur sont d’une importance capitale. Ils doivent être inertes, non poreux et résistants au dégazage.

Corps et membrane :
Acier inoxydable 316L (VIM/VAR) : il s’agit de la référence absolue. Le 316L offre une excellente résistance à la corrosion. La lettre « L » signifie « faible teneur en carbone », ce qui empêche la précipitation de carbures et la corrosion au niveau des joints soudés. La fusion par induction sous vide (VIM), suivie d’une refusion à l’arc sous vide (VAR), purifie le métal, réduisant ainsi les impuretés et améliorant l’homogénéité. Évitez les régulateurs en laiton ou en aluminium pour le krypton UHP.
Matériaux d’étanchéité et de siège :
Élastomères : le Buna-N ou le Viton® standard ne conviennent pas à une utilisation avec des régulateurs de krypton de très haute pureté (UHP). Ils sont poreux et peuvent dégager de la vapeur d’eau et des hydrocarbures.
Diaphragmes métalliques : un régulateur à piston ou à diaphragme entièrement métallique est idéal. Il utilise un diaphragme ondulé en acier inoxydable ou en Hastelloy® pour séparer le gaz de process de la chambre à ressort, éliminant ainsi totalement toute perméation par les élastomères.
Joints secondaires : Si des élastomères sont utilisés (par exemple, pour les joints statiques), ils doivent être de qualité UHP, tels que le perfluoroélastomère Kalrez® ou le Téflon® (PTFE/PFA), qui présentent des taux de dégazage et de perméation extrêmement faibles.
Finition de surface :
Électropolissage : les surfaces internes doivent être électropolies pour obtenir une finition lisse (généralement < 15 Ra µin). Cela minimise la surface exposée, réduit les sites d’adsorption/désorption des contaminants et améliore la facilité de nettoyage.
Siège de vanne : Une conception à tige non rotative avec un siège en Kel-F (PCTFE) ou en Ultem® est préférable pour un contrôle précis et une production minimale de débris d’usure par rapport aux sièges métal sur métal.

Conception et type de régulateur
À un étage ou à deux étages :
Régulateurs à deux étages : ils offrent une stabilité de pression supérieure (contrôle de la « chute de pression »). Le premier étage réduit la pression de la bouteille à un niveau intermédiaire, tandis que le second étage fournit la pression de sortie finale et précise. Cette conception minimise l’effet de la baisse de pression de la bouteille sur la pression de sortie. Pour les applications critiques et sensibles utilisant du krypton, un régulateur UHP à deux étages est fortement recommandé.
Régulateurs à un étage : Plus économiques, mais présentent une chute de pression plus importante. Peuvent convenir à des applications moins critiques où la pression peut être surveillée et ajustée.
Membrane ou piston :
Comme indiqué, les modèles à membrane entièrement métalliques sont préférables pour l’UHP. Les modèles à piston peuvent générer des frottements et nécessitent une lubrification, ce qui constitue une source de contamination.
Raccords d’entrée et de sortie :
Entrée : doit correspondre à la sortie de la vanne de la bouteille de krypton (par exemple, CGA 580 pour les gaz ininflammables aux États-Unis). Vérifiez que le type de filetage (par exemple, femelle) et le matériau (acier inoxydable 316) sont corrects.
Sortie : la norme prévoit généralement des raccords à joint métallique VCJ® ou VCO® de ¼” ou ⅜”. Ceux-ci offrent une étanchéité sans jeu et résistante aux fuites d’hélium, supérieure aux filetages NPT, qui peuvent générer des particules et sont sujets aux fuites. Les raccords pour tubes de type Swagelok® sont également courants, mais nécessitent des viroles adaptées.

Spécifications de performance clés
Pression nominale d’entrée : elle doit dépasser la pression de la bouteille de krypton. Les bouteilles de krypton pleines sont généralement à environ 2 200 psi (150 bar). Choisissez un régulateur d’une pression nominale d’au moins 3 000 psi.
Plage de pression de sortie : Choisissez une plage adaptée à votre procédé. Pour les applications à basse pression (par exemple, certains montages de recherche), une plage de 0 à 50 psi offre une meilleure résolution de contrôle qu’un régulateur de 0 à 500 psi.
Débit nominal (Cv) : Le régulateur doit fournir le débit requis sans perte de charge excessive ni gel. Vérifiez la valeur Cv et les courbes de débit fournies par le fabricant. Un sous-dimensionnement entraîne de mauvaises performances ; un surdimensionnement peut rendre difficile un contrôle précis.
Étanchéité :
Taux de fuite externe : Doit être inférieur à 1 × 10⁻⁹ atm cc/s He (testé par spectrométrie de masse à l’hélium).
Taux de fuite interne (fluage) : mesure les fuites du côté haute pression vers le côté basse pression lorsque le siège est fermé. Élément critique pour la sécurité ; doit être négligeable sur un régulateur UHP bien entretenu.
Propreté et certification :
Les régulateurs doivent être nettoyés et conditionnés dans une salle blanche certifiée (classe 100 ou supérieure).
Ils doivent être soumis à des procédures de nettoyage spécifiques : nettoyage au solvant selon la norme ASTM G93, suivi d’un traitement thermique à haute température (souvent > 100 °C sous vide) pour éliminer les substances volatiles.
Demander la documentation : certificats de conformité des matériaux et rapports de propreté (par exemple, comptage de particules selon la norme MIL-STD-1246 ou équivalente, et teneurs en humidité/hydrocarbures mesurées par analyse des gaz résiduels – RGA).

Pratiques de manipulation et d’installation en toute sécurité
Même un régulateur en parfait état peut être contaminé en cas de mauvaise manipulation.

Purge : avant tout raccordement à un système UHP, le régulateur lui-même doit être purgé. Utilisez si possible la méthode « Évacuation et purge » : évacuez le régulateur (entrée et sortie) à l’aide d’une pompe à vide propre, puis remplissez-le de gaz inerte sec (par exemple, de l’argon ou de l’azote de pureté équivalente). Répétez l’opération plusieurs fois. N’utilisez jamais le krypton de procédé pour une purge approfondie : cela coûte cher.
Technique de raccordement :
Utilisez toujours des outils UHP propres et dédiés.
Pour les raccords VCJ, utilisez des joints métalliques neufs (en nickel ou en acier inoxydable) à chaque raccordement. Ne réutilisez jamais les joints.
Serrez les raccords au couple spécifié par le fabricant à l’aide d’une clé dynamométrique afin d’éviter tout dommage et de garantir une étanchéité correcte.
Procédure de mise en service :
Assurez-vous que la vanne de sortie du régulateur est fermée.
Ouvrez lentement la vanne de la bouteille pour mettre sous pression l’entrée du régulateur. Écoutez s’il y a des fuites.
Réglez le bouton de commande du régulateur dans le sens antihoraire jusqu’à sa position minimale (charge du ressort nulle).
Réglez lentement le bouton jusqu’à la pression de sortie souhaitée.
Ouvrez lentement la vanne de sortie pour alimenter le système.
Procédure d’arrêt :
Fermez la vanne de la bouteille.
Purgez le gaz du régulateur et du système en aval via une conduite de purge homologuée.
Relâchez la tension du ressort en tournant le bouton de commande à fond dans le sens antihoraire.

Considérations supplémentaires
Régulateurs chauffants : si des débits élevés sont requis, le refroidissement adiabatique (effet Joule-Thomson) peut entraîner la formation de glace, obstruant ainsi les orifices. Un régulateur chauffant doté d’éléments chauffants intégrés maintient une température constante, empêchant ainsi le gel.
Manomètres : Privilégiez des manomètres UHP en acier inoxydable, sans glycérine. Le remplissage à la glycérine peut constituer une source de contamination en cas de rupture de la membrane. Les transducteurs de pression numériques peuvent offrir une plus grande précision et des interfaces plus propres.
Purge : Si le régulateur est équipé d’un orifice de purge, assurez-vous qu’il soit raccordé à un système d’évacuation. Pour les applications UHP, un évent fermé (non ouvert à l’atmosphère) équipé d’un filtre à particules est préférable afin d’empêcher la rediffusion de contaminants.
Qualification des fournisseurs : Se procurer des régulateurs auprès de fabricants réputés d’équipements pour gaz spéciaux, disposant d’une expertise avérée en technologie UHP. Ceux-ci doivent garantir une traçabilité complète et fournir une assistance technique.
Top 10 des meilleurs fournisseurs et entreprises de régulateurs de pression pour gaz ultra-hauts de pureté en Thaïlande
Top 10 des meilleurs fournisseurs et entreprises de régulateurs de pression pour gaz ultra-hauts de pureté en Thaïlande
Conclusion
Le choix d’un régulateur UHP pour le krypton ne se résume pas à sélectionner une référence. Il s’agit d’un exercice systématique d’atténuation des risques. Suivez cette hiérarchie de décision :

Définir le besoin : Déterminez le niveau de pureté requis (par exemple, krypton de grade 5,0 ou 6,0), la pression et le débit pour votre application spécifique.
Éliminez les contaminants à la source : spécifiez de l’acier inoxydable 316L VIM/VAR, des composants internes électropolissés et une conception à membrane entièrement métallique.
Assurez la stabilité et le contrôle : optez pour un régulateur à deux étages doté d’une tige non rotative pour une distribution de pression précise et stable.
Vérifiez les performances et la propreté : exigez des taux de fuite certifiés et des niveaux de propreté documentés (RGA, comptage de particules).
Mettez en œuvre une manipulation sécurisée : appliquez des procédures strictes pour la purge, le raccordement et le fonctionnement afin de préserver l’intégrité garantie par le matériel.
Investir dans le régulateur ultra-haute pureté (UHP) adapté, c’est investir dans la fiabilité des procédés, la qualité des produits et la sécurité. En évaluant méticuleusement les matériaux, la conception et les protocoles, les ingénieurs et les scientifiques peuvent s’assurer que le krypton, gaz précieux et souvent coûteux, exerce tout son potentiel sans compromis. Le régulateur, bien qu’il s’agisse d’un petit composant, devient le garant ultime de la pureté au point d’utilisation.

Pour en savoir plus sur le choix d’un régulateur de krypton ultra-haut de pureté (UHP), rendez-vous sur le site de Jewellok à l’adresse https://www.jewellok.com/.
