Régulateur de CO₂ UHP résistant : conçu pour les environnements corrosifs et pour une longue durée de vie

{{{sourceTextContent.subTitle}}}

Régulateur de CO₂ UHP résistant : conçu pour les environnements corrosifs et pour une longue durée de vie

{{{sourceTextContent.description}}}

Dans des secteurs allant de la fabrication de semi-conducteurs et de produits pharmaceutiques à la distribution de boissons destinées à un usage alimentaire, en passant par les laboratoires de recherche, un approvisionnement précis, fiable et sûr en dioxyde de carbone (CO₂) est primordial. Cependant, lorsque le CO₂ est introduit dans des environnements contenant des agents corrosifs préexistants, ou lorsqu’il interagit avec l’humidité pour former de l’acide carbonique, les régulateurs standard peuvent subir une dégradation rapide, entraînant des défaillances, une contamination et des risques pour la sécurité. Cet article technique explore la philosophie de conception, la science des matériaux et les innovations techniques qui sous-tendent une nouvelle génération de régulateurs de CO₂ durables et d’ultra-haute pureté (UHP), spécialement conçus pour les environnements corrosifs. Nous examinerons comment la métallurgie de pointe, les traitements de surface et les technologies d’étanchéité hermétique se combinent pour créer un régulateur doté d’une durée de vie exceptionnelle, garantissant des performances constantes, des coûts de maintenance réduits et une intégrité renforcée du système dans les applications les plus exigeantes.

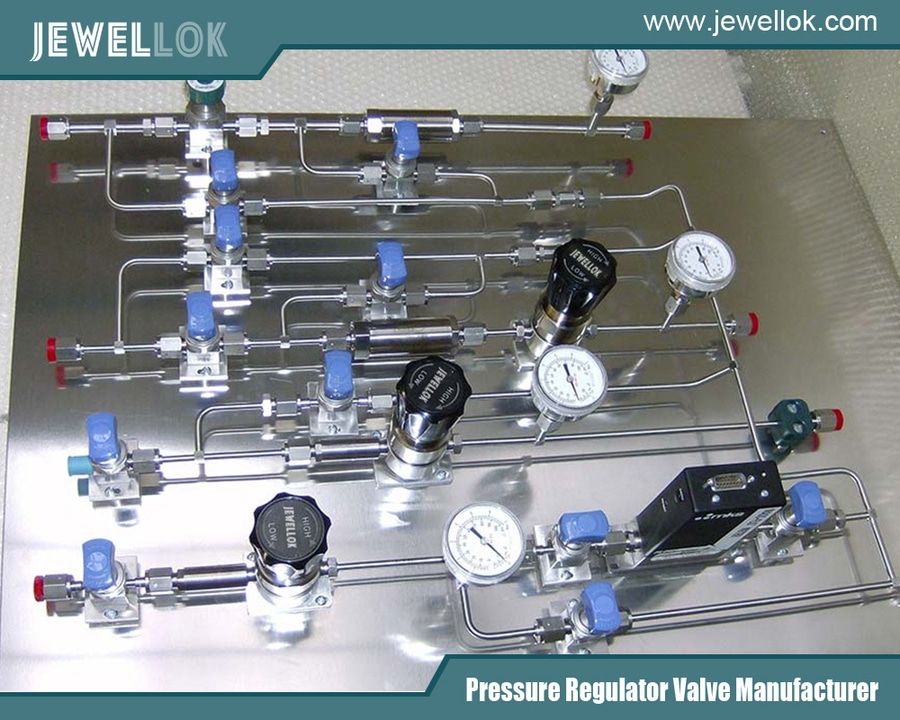

Fabricants chinois de régulateurs de pression
Fabricants chinois de régulateurs de pression
Le défi des environnements corrosifs dans la distribution de gaz
La fonction première d’un régulateur de gaz est de réduire une pression d’entrée élevée et variable provenant d’une bouteille ou d’un collecteur à une pression de sortie stable, plus faible et utilisable. Pour le CO₂, cette tâche apparemment simple est compliquée par les propriétés intrinsèques du gaz. Le CO₂ anhydre n’est pas corrosif en soi, mais en présence de traces même infimes de vapeur d’eau, il forme de l’acide carbonique (H₂CO₃). Cet acide faible peut attaquer de manière agressive les composants internes d’un régulateur, en particulier ceux fabriqués en laiton standard ou en aciers inoxydables de qualité inférieure.

Les environnements corrosifs ne se limitent pas à cette réaction intrinsèque. Dans les usines de semi-conducteurs, les régulateurs peuvent être exposés à des vapeurs acides ambiantes (par exemple, HF, HCl). Dans les applications pétrolières et gazières offshore ou maritimes, les atmosphères chargées en sel constituent une menace sérieuse. Les installations de traitement chimique peuvent contenir une multitude d’espèces agressives. Dans ces conditions, un régulateur standard peut subir des piqûres, une fissuration par corrosion sous contrainte, une corrosion galvanique entre métaux dissemblables et la génération de particules issues de la dégradation des élastomères. Ces défaillances compromettent la pureté (critique pour les applications UHP), entraînent un glissement ou une chute de pression, et se traduisent finalement par des arrêts imprévus et des coûts de remplacement.

Il existe donc une demande pour un régulateur de CO₂ qui dépasse la conception conventionnelle : un dispositif de classe UHP conçu non seulement pour garantir la pureté lors de l’installation, mais aussi pour assurer une pureté et des performances durables tout au long d’un cycle de vie corrosif.

La science des matériaux : le fondement de la durabilité
Le cœur d’un régulateur de CO₂ UHP durable réside dans le choix des matériaux. Chaque composant en contact avec le fluide ou exposé doit être choisi pour son inertie et sa résistance.

Corps et chambre à membrane : alors que l’acier inoxydable 316L constitue la référence en matière de résistance à la corrosion, les régulateurs de pointe utilisent des alliages tels que l’Hastelloy C-276 ou C-22 pour les environnements exceptionnellement hostiles. Ces alliages de nickel-molybdène-chrome offrent une excellente résistance à la corrosion par piqûres, à la corrosion caverneuse et à la fissuration sous contrainte dans des milieux acides et riches en chlorure. Pour des applications moins sévères mais néanmoins exigeantes, le nickelage chimique (ENP) appliqué sur de l’acier 316L offre une barrière dure, uniforme et hautement résistante à la corrosion, sans risque de contamination ferreuse.
Mécanique interne et ressorts : Les ressorts sont essentiels et souvent vulnérables. Les ressorts en fil d’harmonie, courants dans les détendeurs économiques, sont très sensibles à la corrosion. La durabilité est assurée par l’utilisation de ressorts en acier inoxydable 316L, ou mieux encore, en Inconel X-750 ou en Elgiloy. Ces superalliages conservent leur module d’élasticité et leur résistance à la traction sur de larges plages de températures et résistent à la relaxation et à la fatigue de corrosion.
Éléments d’étanchéité : les élastomères constituent généralement le maillon faible. Les joints toriques standard en Buna-N (nitrile) se dégradent rapidement lorsqu’ils sont exposés au CO₂ et à l’humidité. La solution réside dans les perfluoroélastomères (FFKM, par exemple Kalrez®, Chemraz®) ou les fluoropolymères de haute qualité (PTFE, PFA). Le FFKM offre une résistance chimique quasi universelle et un dégazage extrêmement faible, ce qui est essentiel pour les systèmes UHP. Le PTFE, utilisé pour les membranes et les joints de siège, constitue une barrière totalement inerte et sans aucune perméabilité, empêchant à la fois la contamination et les « fuites » de gaz à travers la membrane.
Éléments filtrants : un filtre en acier inoxydable 316L fritté (avec une finesse de filtration typique de 2 à 7 microns) est obligatoire pour les applications UHP. Il doit être conçu pour garantir la nettoyabilité et l’intégrité, empêchant ainsi la contamination en aval par des particules provenant de l’amont.

Innovations de conception pour une longue durée de vie et une réduction de la corrosion
Au-delà des matériaux, certaines caractéristiques de conception spécifiques combattent de manière proactive la corrosion et prolongent la durée de vie.

Étanchéité hermétique et conception de la membrane : L’avancée la plus significative réside dans l’utilisation d’une membrane entièrement métallique et hermétiquement scellée. En remplaçant le diaphragme roulant traditionnel en élastomère, voire en PTFE, par une membrane métallique soudée (souvent en 316L ou en Hastelloy), le gaz de procédé est entièrement confiné dans une cavité métallique. Cela élimine toute perméation, supprime une voie majeure de dégradation et crée une étanchéité insensible aux attaques chimiques. La chambre à ressort est isolée, ce qui protège le mécanisme critique à ressort de toute intrusion de substances corrosives.
Finition de surface et passivation : La finition de la surface interne est cruciale pour la résistance à l’ultra-haute pression (UHP) et à la corrosion. Une finition électropolie homogène (souvent à Ra < 15 µin) réduit non seulement l’adhérence des particules et le dégazage, mais renforce également la couche d’oxyde passive sur l’acier inoxydable, améliorant ainsi sa résistance à la corrosion. Un processus rigoureux de passivation à l’acide nitrique, effectué après l’usinage, renforce encore davantage cette couche protectrice.
Conception sans interstices : La conception vise à minimiser les zones mortes, les cavités et les raccords filetés dans le circuit de gaz. Dans la mesure du possible, des raccords VCJ® ou d’autres raccords à joint d’étanchéité frontal métallique sont utilisés à la place des filetages NPT. Cela élimine les interstices où l’humidité peut s’accumuler et où des cellules de corrosion peuvent se former.
Revêtements pour la protection externe : Si les pièces internes en contact avec le fluide sont protégées, le boîtier externe doit quant à lui résister à l’environnement ambiant. Un système de revêtement multicouche — tel qu’une finition époxy appliquée par poudrage sur un prétraitement au phosphate de zinc — offre une protection robuste contre les sels, les solvants et l’abrasion. Dans les cas extrêmes, les composants externes peuvent être fabriqués en aluminium de qualité marine avec anodisation.
Mécanisme robuste et à compensation automatique : Un régulateur haute performance utilise un élément de détection de type piston plutôt qu’une simple tige. Cela offre une sensibilité et une stabilité accrues, avec moins d’hystérésis. Associé à une grande surface de membrane usinée avec précision, le régulateur peut maintenir le point de consigne malgré les fluctuations de la pression d’entrée, réduisant ainsi les cycles d’usure. Toutes les pièces mobiles sont conçues pour présenter un frottement minimal et des chemins de charge optimisés afin d’éviter toute usure prématurée.

Spécifications techniques et paramètres de performance
Un régulateur de CO₂ UHP durable se définit par son enveloppe de performance et ses spécifications :

Plages de pression d’entrée/de sortie : Conçu pour les bouteilles de CO₂ à haute pression (jusqu’à 3 000 psi / 207 bar à l’entrée), avec un contrôle précis dans les plages de sortie basses (par exemple, 0-50, 0-100 psig).
Étanchéité : Taux de fuite externes et internes au niveau des sièges extrêmement faibles, généralement certifiés par spectrométrie de masse à l’hélium comme étant inférieurs à 1 × 10⁻⁹ atm cc/sec He.
Capacité de débit (Cv) : Adaptée à l’application sans surdimensionnement, garantissant un contrôle stable. Les valeurs Cv sont caractérisées avec précision.
Compatibilité : Certifié pour le CO₂ ultra-hautes pureurs (par exemple, pureté de 99,999 % ou supérieure). Les matériaux en contact avec le fluide sont validés pour leur compatibilité avec les traces de contaminants corrosifs susceptibles d’être présents dans l’environnement.
Plage de température : Fonctionne de manière fiable sur une large plage (-20 °C à +70 °C) pour tenir compte des variations du procédé et de l’emplacement.
Propreté : Assemblé dans une salle blanche de classe 100, traité sous vide et conditionné sous vide conformément aux normes IEST ou SEMI. Les niveaux de particules et d’hydrocarbures sont certifiés.
Tableau 1 : Comparaison des caractéristiques des régulateurs

Caractéristique Régulateur industriel standard Régulateur de CO₂ UHP durable
Matériau du corps principal Laiton ou acier inoxydable 304 Acier inoxydable 316L, Hastelloy ou 316L revêtu d’ENP
Diaphragme Élastomère (nitrile) Entièrement métallique, hermétique et soudé ou PTFE
Matériau du ressort Fil à ressort ou acier inoxydable 302 Inconel X-750 ou Elgiloy
Joints Joints toriques en Buna-N Perfluoroélastomère FFKM ou PTFE
Finition interne Usinée (Ra ~32 µin) Électropolie (Ra < 15 µin)
Taux de fuite ~1 x 10⁻⁶ atm cc/sec ≤ 1 x 10⁻⁹ atm cc/sec He
Résistance à la corrosion Limitée aux environnements peu agressifs Excellente ; conçu pour une exposition aux acides et aux chlorures
Durée de vie prévue 2 à 5 ans (utilisation modérée) Plus de 10 ans (en milieu corrosif)

Considérations spécifiques à l’application
L’intérêt d’un régulateur durable se révèle dans des applications spécifiques exigeantes :

Fabrication de semi-conducteurs : dans les outils de gravure ou de dépôt utilisant du CO₂ pour le nettoyage de la chambre ou comme gaz de procédé, les régulateurs ne doivent pas introduire d’ions métalliques (Na+, K+, Fe++) ni de particules. La corrosion due aux vapeurs ambiantes d’acide fluorhydrique (HF) constitue une menace constante. Un régulateur en Hastelloy hermétiquement scellé et électropolissé est souvent exigé.
Industrie pharmaceutique et biotechnologie : dans la fermentation (contrôle du pH) ou l’extraction par fluide supercritique (SFE), la pureté du gaz et la fiabilité du régulateur sont indispensables. La conception doit être compatible avec la stérilisation à la vapeur (SIP) ou le nettoyage en place (CIP), ce qui nécessite des matériaux capables de résister à des cycles thermiques et chimiques répétés.
Agroalimentaire et boissons (échelle industrielle) : Dans les processus de carbonatation ou de distribution à grande échelle, la fiabilité et l’hygiène sont essentielles. Même s’il ne s’agit pas toujours d’une pureté ultra-élevée (UHP), le régulateur doit résister à des lavages fréquents avec des détergents caustiques ou acides sans se corroder.
Secteur maritime et offshore : sur les plateformes ou les navires, les équipements sont exposés en permanence aux embruns salins. La corrosion externe peut rapidement rendre un régulateur inutilisable. Dans ce contexte, des revêtements externes de qualité marine et des mécanismes de réglage entièrement étanches sont essentiels.
Laboratoires d’analyse et de recherche : les instruments de haute précision tels que les GC-MS ou les RMN nécessitent des alimentations en gaz ultra-stables. Un régulateur résistant à la corrosion interne garantit la stabilité de la ligne de base et la pureté requises pour des mesures sensibles pendant de nombreuses années.

Analyse du coût du cycle de vie et maintenance
Bien que l’investissement initial pour un régulateur UHP durable soit plus élevé que pour un modèle standard, le coût total de possession (TCO) est nettement inférieur. Les coûts sont analysés sur un horizon de 10 ans :

Réduction des temps d’arrêt : les pannes imprévues dans les processus continus peuvent coûter des milliers par heure. La fiabilité élimine ces incidents.
Allongement des intervalles d’étalonnage et d’entretien : la conception robuste préserve la précision plus longtemps, ce qui peut doubler, voire tripler le délai entre deux étalonnages.
Élimination des remplacements prématurés : au lieu de remplacer un régulateur corrodé tous les 2 à 3 ans, cet appareil durable a une durée de vie d’une décennie ou plus.
Intégrité des équipements préservée : la prévention de la contamination par les gaz permet de préserver des composants en aval bien plus coûteux (par exemple, la chambre d’un outil de traitement ou une colonne d’analyse).
La maintenance, lorsqu’elle est nécessaire, doit suivre les procédures du fabricant, ce qui implique souvent un retour en usine où le régulateur peut être remis à neuf à l’aide de pièces d’origine certifiées, afin de le ramener à ses spécifications d’origine.

Application du régulateur de pression de gaz ultra-haut de pureté
Application du régulateur de pression de gaz ultra-haut de pureté
Conclusion
Le « régulateur de CO₂ UHP durable » ne constitue pas simplement une amélioration progressive, mais un véritable changement de paradigme dans la gestion des gaz pour les environnements agressifs. Grâce à l’intégration d’alliages avancés résistants à la corrosion, à l’utilisation d’une technologie d’étanchéité hermétique et à une conception sans interstices et à haute finition, ces régulateurs remédient aux modes de défaillance fondamentaux de leurs prédécesseurs. Ils transforment le régulateur, qui passe d’un composant consommable à un actif système fiable et durable. Pour les ingénieurs et les opérateurs gérant des processus critiques où le CO₂ est confronté à des défis corrosifs, investir dans ce niveau de durabilité est une décision stratégique qui préserve la pureté, garantit la sécurité, améliore la productivité et offre un retour sur investissement manifestement supérieur à long terme. Cette technologie représente une évolution nécessaire, garantissant que les infrastructures de distribution de gaz suivent le rythme des exigences croissantes des applications industrielles et de recherche modernes, où les enjeux sont considérables.
