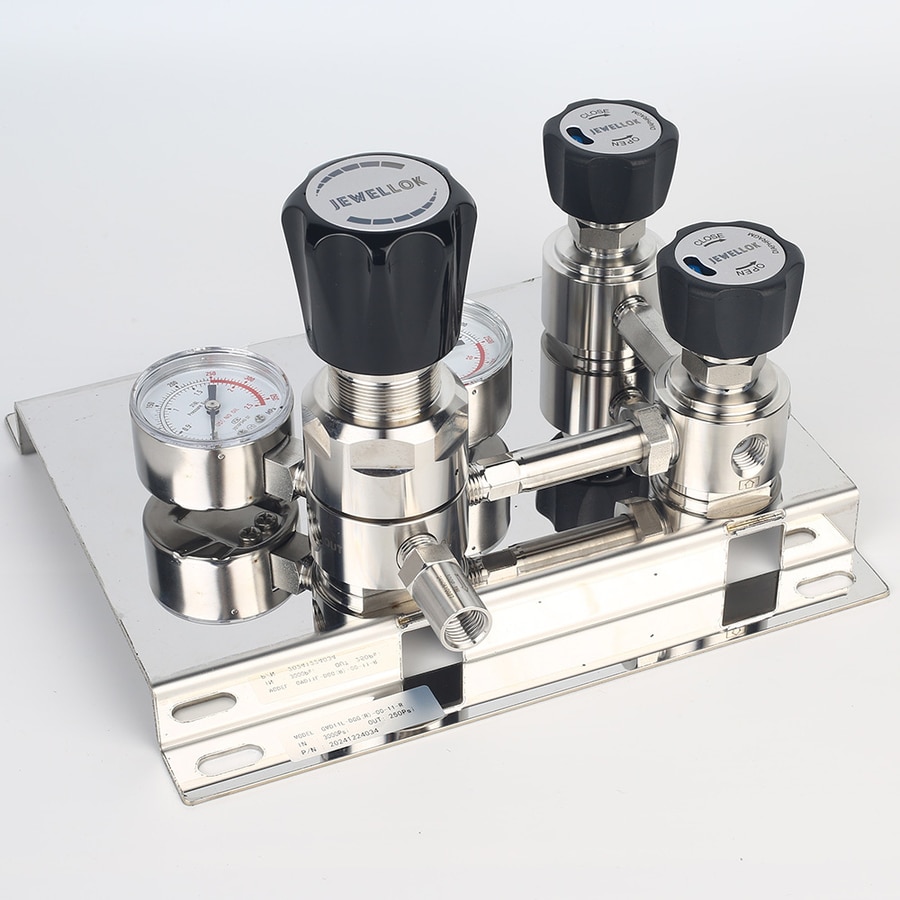

Détendeur de pression PH3 UHP spécialement conçu pour les gaz hautement toxiques et auto-inflammables

Détendeur de pression PH3 UHP spécialement conçu pour les gaz hautement toxiques et auto-inflammables

La manipulation sûre des gaz spéciaux est essentielle à la fabrication moderne de haute technologie, notamment dans les secteurs des semi-conducteurs et du photovoltaïque. Parmi les plus complexes figurent les gaz hautement toxiques et pyrophoriques comme la phosphine (PH₃), utilisée dans les procédés de dopage et de dépôt. Les équipements de contrôle de pression classiques sont souvent inadaptés à ces fluides, où la moindre fuite ou incompatibilité de matériaux peut entraîner une défaillance catastrophique. Cet article présente la conception spécifique des détendeurs de pression à ultra-haute pureté (UHP), conçus spécifiquement pour le confinement et le contrôle précis de gaz comme la PH₃. Nous explorons les impératifs de conception critiques – matériaux de construction, étanchéité, redondances de sécurité et contrôle de la contamination – qui transforment un régulateur standard en un composant de sécurité vital, permettant le progrès technologique tout en garantissant la sécurité d'exploitation et la protection de l'environnement.


fabricants de régulateurs de gaz spéciaux haute pression
Le profil de risque unique du PH₃
La phosphine (PH₃) est un gaz incolore, inflammable et extrêmement toxique, à l'odeur âcre caractéristique. Elle s'enflamme spontanément dans l'air à des concentrations supérieures à sa limite inférieure d'inflammabilité (environ 1.8 %) et est mortelle pour l'homme à de très faibles concentrations (VLE-VME de 0.3 ppm). Son principal usage industriel est comme dopant dans la fabrication de semi-conducteurs et la production de semi-conducteurs composés tels que le phosphure de gallium. Cette combinaison de toxicité, de pyrophoricité et de son rôle crucial dans les procédés sensibles impose des exigences particulières aux composants de manipulation des fluides.

Dans ce type d'application, une vanne de réduction de pression standard, conçue pour les gaz inertes, représente un point de défaillance potentiel. L'impératif passe alors de la simple régulation de la pression à un confinement absolu, un fonctionnement à sécurité intégrée et une distribution d'un gaz ultra-pur. La vanne de réduction de pression PH₃ UHP n'est pas une adaptation, mais une refonte complète visant à relever ce défi. Sa mission principale est triple : réduire la pression de la bouteille ou de la source à une pression de distribution sûre et utilisable avec une extrême précision ; empêcher toute fuite de gaz ; et garantir que le gaz distribué est exempt de contaminants susceptibles de compromettre le rendement du procédé ou de réagir dangereusement avec le gaz lui-même.

Impératifs fondamentaux de conception
La conception d'une vanne PH₃ repose sur le principe de « sécurité intégrée ». Chaque sous-système est analysé en détail afin de déceler les modes de défaillance potentiels liés aux propriétés du gaz.

1. Science des matériaux et résistance à la corrosion
Le PH₃, notamment sous sa forme UHP, peut se décomposer dans certaines conditions et former des espèces phosphorées plus réactives. Il peut également être corrosif en présence d'humidité. Par conséquent, le choix du matériau est primordial.

Corps et composants internes : Aciers inoxydables de haute qualité (par exemple, 316L VIM/VAR ou équivalent) avec finitions internes électropolies exceptionnelles. L’électropolissage (Ra < 10 µin) minimise la surface, réduisant ainsi les sites d’adsorption de gaz, de génération de particules et de décomposition potentielle. Pour les applications les plus exigeantes, des composants nickelés ou en Monel offrent une résistance à la corrosion accrue.

Matériaux du siège et du joint : Il s’agit de l’interface la plus critique. Les élastomères sont généralement évités en raison des risques de perméation et de dégradation potentielle. On utilise plutôt des joints métal-métal pour l’étanchéité primaire, notamment au niveau du siège. Un siège en métal tendre (par exemple, nickel, argent) associé à un clapet en métal dur (acier inoxydable) assure une étanchéité parfaite à froid. Pour les joints statiques, on utilise des joints confinés en matériaux spéciaux imperméables comme les perfluoroélastomères (par exemple, Kalrez®) ou des raccords entièrement métalliques (type Conflat®), afin d’éviter toute exposition à la pression directe de la conduite sur leur diamètre extérieur, ce qui pourrait provoquer une extrusion et une défaillance.

2. Intégrité des fuites : l’exigence de tolérance zéro
Un taux de fuite standard de 1 x 10⁻⁹ atm cc/sec He ou mieux n'est pas une simple spécification ; c'est une exigence non négociable. Ceci est réalisé grâce à :

Construction entièrement soudée : tout risque de fuite, notamment au niveau des raccords filetés côté gaz, est éliminé. Le corps de la vanne, les raccords d’entrée/sortie et les lignes de détection sont soudés par procédé TIG orbital ou laser sous atmosphère contrôlée afin de prévenir l’oxydation.

Isolation par membrane : L’élément essentiel de tout régulateur de pression est son capteur. Pour PH₃, une membrane métallique soudée remplace la membrane élastomère. Celle-ci assure une étanchéité parfaite entre le gaz de procédé, la chambre à ressort et l’environnement ambiant. La membrane est conçue pour se déformer dans ses limites élastiques pendant des millions de cycles sans se fatiguer.

Conception à double membrane (enceinte de sécurité fermée) : la référence en matière de protection contre les gaz toxiques. Ce système comprend une membrane métallique soudée primaire. En dessous, une membrane secondaire (généralement en élastomère) est installée, l’espace interstitiel étant surveillé en permanence par un capteur de pression ou relié à un épurateur de gaz d’échappement. En cas de défaillance de la membrane primaire, le gaz toxique est confiné par la membrane secondaire et une alarme se déclenche, permettant un arrêt sécurisé sans rejet dans l’atmosphère.

3. Contrôle de la pression et stabilité
Au-delà du confinement, la vanne doit remplir sa fonction principale avec précision. Les procédés PH₃ ​​nécessitent souvent des pressions de refoulement stables et faibles.

Ressort haute pureté : Le ressort qui contrôle le point de consigne de pression est isolé du gaz par le diaphragme métallique et est souvent logé dans un capot étanche en aluminium anodisé ou en acier inoxydable.

Caractéristiques d'écoulement : Le circuit d'écoulement interne est conçu pour un régime laminaire afin de minimiser les variations de pression. Le coefficient de débit (Cv) est calibré avec précision pour assurer un débit suffisant au procédé tout en garantissant la stabilité de la régulation. Une vanne à faible Cv permet une régulation plus fine à faibles débits, ce qui est courant dans de nombreuses applications de dopage.

Conception non fragmentable : En cas de surpression catastrophique (par exemple, obstruction en aval), la vanne doit se rompre de manière sûre. Les conceptions intègrent souvent un dispositif de sécurité non fragmentable ou sont utilisées conjointement avec des disques de rupture externes dédiés aux gaz toxiques, reliés à un système d’épuration des gaz traités.

Caractéristiques opérationnelles et de sécurité
1. Protocoles de purge et de nettoyage
Les vannes doivent permettre une purge rigoureuse avant et après utilisation. Caractéristiques standard :

Plusieurs orifices de purge : des raccords de purge d'entrée et de sortie séparés (utilisant souvent des raccords VCJ® ou autres raccords à joint frontal) permettent des cycles de purge sous pression indépendants pour évacuer et déplacer les gaz résiduels du corps de la vanne.

Compatibilité avec le nettoyage : La conception doit permettre un retrait et une décontamination en toute sécurité, prenant souvent en charge des procédures telles que le recuit thermique ou un nettoyage chimique spécifique pour éliminer les résidus dangereux avant la maintenance.

2. Intégration de la surveillance et du contrôle
Les vannes PH₃ ​​modernes font partie intégrante d'un système d'armoire à gaz.

Capteurs intégrés : Ils sont souvent équipés de transducteurs de pression côté entrée et côté sortie, fournissant des données en temps réel au système de détection et de contrôle des gaz (GDCS) de l’installation.

Actionnement à sécurité intégrée : Bien qu’il existe des versions manuelles, la plupart sont à commande pneumatique pour une utilisation à distance. Elles sont configurées en mode normalement fermé (NF), ce qui signifie qu’une perte de pression d’actionnement entraîne la fermeture sécurisée de la vanne. L’actionneur lui-même est conçu avec des pistons et des joints étanches afin d’éviter toute contamination de l’air de commande.

Application dans les systèmes de distribution de gaz
En pratique, un réducteur de pression PH₃ UHP n'est jamais un composant isolé. Il fait partie d'un système conçu avec soin :

Source : Située dans une armoire à gaz ventilée et surveillée en continu.

Confinement primaire : La vanne est le premier point de contrôle critique après la vanne d’arrêt du cylindre.

Redondance : Les systèmes utilisent souvent une configuration de régulateurs en série/redondants. Deux vannes identiques sont montées en série. La première sert de régulateur grossier, la seconde de régulateur fin ou de régulateur de process. Ceci prolonge la durée de vie et offre un étage de contrôle de secours. Un collecteur de commutation avec deux bouteilles d’alimentation garantit une alimentation continue.

Réduction : Chaque composant en aval de la vanne, et toutes les conduites d'évacuation, sont raccordés à un épurateur de gaz toxiques dédié et à haute efficacité (par exemple, sorbant sec, produit chimique humide) conçu pour neutraliser le PH₃ avant tout rejet atmosphérique potentiel.

5. Maintenance et certification
En raison des risques extrêmes, la maintenance est hautement spécialisée.

Remise en service certifiée : les vannes sont périodiquement démontées et envoyées au fabricant ou à un centre agréé pour des tests d’étanchéité, une inspection du siège et le remplacement du diaphragme.

Traçabilité : La traçabilité complète des matériaux (certificats d'usine) et les enregistrements des tests de performance sont obligatoires, souvent conformes aux normes SEMI.

Formation : Le personnel manipulant ces vannes doit suivre une formation spécifique en matière de sécurité des gaz toxiques, de réaction aux fuites et des propriétés uniques des gaz pyrophoriques.


Joints et raccords VCJ ultra-purs
Conclusion
La vanne de réduction de pression PH₃ UHP illustre parfaitement la fusion de l'ingénierie de précision et d'un protocole de sécurité sans compromis. Ce composant est le fruit de la convergence de la métallurgie, de la science des surfaces, de la conception mécanique et de l'ingénierie des systèmes, permettant de maîtriser une substance à la fois indispensable et dangereuse. Son développement et son perfectionnement continu sont guidés par les exigences constantes de l'industrie des semi-conducteurs en matière de finesse de gravure, de pureté et de fiabilité absolue. Bien plus qu'une simple vanne, c'est un véritable rempart, une barrière méticuleusement conçue qui garantit la sécurité des innovations humaines. Alors que les industries repoussent sans cesse les limites avec des matériaux toujours plus sophistiqués et dangereux, les principes fondamentaux de ce matériel spécialisé – étanchéité parfaite, conception à sécurité intégrée et intégration systémique – demeureront la référence en matière de manipulation sûre des fluides extrêmes, assurant ainsi que le progrès technologique ne se fasse pas au détriment de la sécurité humaine et environnementale.
