Régulateurs de gaz HF ultra-purs : une ingénierie pour une sécurité et une pureté maximales

Régulateurs de gaz HF ultra-purs : une ingénierie pour une sécurité et une pureté maximales

La manipulation du fluorure d'hydrogène anhydre (HF) représente un défi majeur dans la fabrication de semi-conducteurs, la synthèse chimique et la production de verres spéciaux. Composé hautement toxique, corrosif et réactif, l'HF exige non seulement une grande prudence, mais aussi une ingénierie d'excellence pour les composants de gestion des fluides. Au cœur de tout système de distribution d'HF sûr et efficace se trouve le régulateur de pression, un dispositif qui doit répondre à la double exigence, souvent contradictoire, d'un contrôle précis de la pression et d'une préservation absolue de la pureté du gaz, tout en maîtrisant ce gaz extrêmement dangereux. Cet article explore les principes d'ingénierie, de science des matériaux et de conception spécifiques aux régulateurs de gaz HF ultra-pur (UHP) , en soulignant les caractéristiques essentielles qui garantissent une sécurité maximale pour le personnel et les procédés, ainsi que la pureté absolue indispensable aux technologies de pointe.


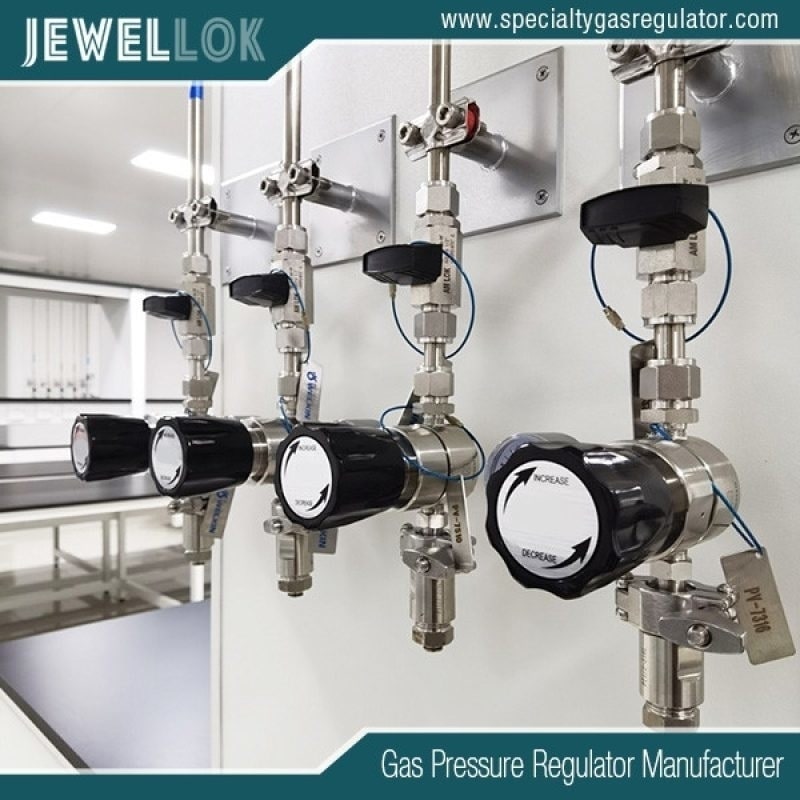

collecteur de commutation entièrement automatique pour bouteilles de gaz spéciales
La nature impitoyable du HF anhydre

L'acide fluorhydrique anhydre est indispensable dans l'industrie moderne. Dans la fabrication des semi-conducteurs, il est un agent de gravure primaire pour le dioxyde de silicium et un agent de nettoyage pour les surfaces des plaquettes. Sa réactivité est précisément ce qui le rend précieux, mais cette même propriété le rend extrêmement dangereux. L'acide fluorhydrique pénètre rapidement dans les tissus, provoquant des brûlures profondes et douloureuses ainsi qu'une intoxication systémique au fluorure pouvant être mortelle. De plus, il attaque la plupart des métaux et de nombreux élastomères, formant des sous-produits gazeux susceptibles de contaminer les flux de production et d'endommager les équipements.

Dans ce contexte, un régulateur de gaz n'est pas un simple détendeur ; il constitue la première et la plus cruciale ligne de défense. Ses défaillances – corrosion interne provoquant des fuites, génération de particules ou introduction d'impuretés métalliques – peuvent avoir des conséquences catastrophiques. C'est pourquoi les régulateurs UHP HF sont conçus dès le départ pour répondre à trois objectifs non négociables : confinement, pureté et fiabilité.



Science des matériaux : les fondements de la compatibilité

Le choix des matériaux est fondamental pour tout composant compatible avec l'HF. L'objectif est d'obtenir une passivation parfaite , c'est-à-dire la formation d'une couche de fluorure stable et imperméable qui stoppe la corrosion.

Métallurgie : Le règne des alliages de nickel
Monel® (Ni-Cu) : Un choix traditionnel et éprouvé. Sa teneur en nickel lui confère une excellente résistance à la corrosion, grâce à la formation d'une couche stable de NiF₂. Le Monel est largement utilisé pour les boîtiers, les diaphragmes et les composants internes. Sa durabilité est reconnue pour de nombreuses applications HF.
Inconel® / Hastelloy® C-276 (Ni-Cr-Mo) : Pour les applications UHP les plus exigeantes, ces superalliages à base de nickel sont privilégiés. L'ajout de chrome et de molybdène renforce leur résistance aux milieux oxydants et réducteurs, offrant ainsi des performances supérieures dans une large gamme de conditions et d'impuretés. Ils sont souvent spécifiés pour les pièces en contact avec le fluide les plus critiques, telles que le siège et le diaphragme.
Placage nickel chimique (EN) : Parfois utilisé sur les corps de régulateurs en acier pour constituer une barrière économique, le revêtement doit être épais, sans porosité et parfaitement appliqué. Le moindre défaut favorise la corrosion galvanique et une défaillance rapide. Son utilisation est plus fréquente dans les applications à faible impact.
Élastomères : le défi critique de l'étanchéité
Perfluoroélastomères (FFKM, par exemple Kalrez®, Chemraz®) : Ces produits constituent la référence absolue. Grâce à leur structure polymère entièrement fluorée, ils offrent une résistance chimique quasi universelle, un dégazage extrêmement faible et une perméation minimale au HF. Leur stabilité thermique garantit l'étanchéité sur une large plage de températures.
Polytétrafluoroéthylène (PTFE) : Utilisé pour les embouts de tiges, les sièges de soupapes et les joints, le PTFE est pratiquement inerte à l'acide fluorhydrique et offre une excellente pureté. Cependant, il est sujet au fluage à froid ; les conceptions doivent donc en tenir compte pour garantir l'étanchéité dans le temps.
Les fluoropolymères conventionnels comme le Viton® (FKM) ne conviennent généralement pas à l'HF anhydre, car ils peuvent se dégrader, gonfler ou devenir cassants.


Architecture de conception d'ultra-haute pureté

Au-delà des matériaux, la conception physique du régulateur doit éliminer toutes les sources potentielles de contamination et les points de piégeage.

Détection par diaphragme vs. détection par piston : Les régulateurs UHP utilisent exclusivement des capteurs à membrane. Les régulateurs à piston, avec leurs tolérances plus serrées, peuvent frotter et générer des particules métalliques. Une membrane bien conçue isole l'élément sensible (la membrane) du flux et des pièces mobiles.
Assemblages de diaphragmes soudés : Les régulateurs les plus performants sont dotés d'un diaphragme métallique soudé. Dans ce cas, le diaphragme en Monel ou Hastelloy est soudé hermétiquement au corps du régulateur, éliminant ainsi tout joint secondaire élastomère côté process. Ceci garantit une pureté et une étanchéité optimales, sans aucun risque de perméation ni de dégradation du joint.
Chemins d'écoulement passivés et électropolis : Toutes les surfaces internes en contact avec le fluide subissent des traitements de passivation rigoureux (par exemple, un décapage en milieu acide) afin de renforcer la couche de fluorure naturelle. L'électropolissage élimine ensuite les micro-imperfections de surface, conférant à la surface un aspect miroir (souvent spécifié à Ra < 10 µin). Ce procédé minimise la surface, empêche l'adhérence des particules et assure un flux de gaz laminaire.
Conception sans jambes mortes : Le volume interne est conçu pour être aussi réduit et profilé que possible. Les recoins profonds, les filetages dans le circuit de lubrification et les cavités inutiles sont éliminés afin d'éviter l'emprisonnement de gaz et de faciliter une purge complète.
Orifices de purge à haute efficacité : Deux orifices de purge judicieusement positionnés (généralement des raccords VCJ®/VCO® de 6,35 mm ou plus) permettent une purge à contre-courant ou croisée efficace de la cavité du régulateur. Ceci est essentiel pour éliminer toute trace de contaminants ou d'humidité lors de la mise en service et de la maintenance du système.


Fonctions de sécurité intégrées

La sécurité est intégrée à tous les niveaux de la conception, du confinement primaire à l'intervention d'urgence.

Ventilation contenue (CV) / Orifice de ventilation du capot : Il s'agit d'un dispositif de sécurité obligatoire. La chambre du ressort du régulateur (chapeau) est étanche à l'atmosphère, mais munie d'un orifice de ventilation. Cet orifice est relié par une tubulure à un épurateur de gaz ou à un système de ventilation. En cas de défaillance du diaphragme principal, le gaz HF est évacué en toute sécurité, loin du personnel, assurant ainsi un confinement secondaire essentiel.
Soupapes de décharge à haut débit : Une soupape de décharge intégrée et résistante à la corrosion protège les équipements situés en aval contre les surpressions dues à une défaillance du régulateur ou à la dilatation thermique. Son dimensionnement doit être adapté au débit de gaz maximal potentiel.
Construction et blindage robustes : Le corps du régulateur est conçu avec des sections métalliques robustes pour une résistance mécanique optimale. Des capuchons ou des protections externes peuvent être prévus pour les composants sensibles comme le bouton de réglage de la pression.
Marquage clair et durable : Les régulateurs sont marqués de façon permanente avec les certifications des matériaux, les numéros de série et les avertissements relatifs au service HF afin d'éviter toute utilisation abusive accidentelle.


Critères de sélection et intégration du système

Le choix du régulateur UHP HF approprié nécessite une approche systématique :

Certification matérielle : Exigez une traçabilité complète et des rapports d'essais en usine (MTR) pour tous les matériaux mouillés, vérifiant la composition de l'alliage.
Spécifications de finition de surface : S’assurer que les procédures d’électropolissage et de passivation sont documentées et conformes aux normes de l’industrie (par exemple, SEMI F19).
Intégrité des fuites : Spécifiez des taux de fuite exceptionnellement bas, à la fois externes (par exemple < 1 x 10⁻⁹ atm cc/sec He) et à travers le diaphragme (fuite interne).
Capacité de débit (Cv) : Dimensionnez le régulateur en fonction des débits requis. Un surdimensionnement peut entraîner une mauvaise régulation de la pression à faible débit ; un sous-dimensionnement crée un goulot d’étranglement dans le système.
Type de connexion: Les raccords à joint frontal ultra-purs (VCJ®, VCO®, CPC) sont la norme. Ils assurent une étanchéité métal sur métal grâce à un joint captif, supérieure aux raccords filetés susceptibles de générer des particules.
Compatibilité du système: Vérifiez que le régulateur est compatible avec la conception de l'armoire, le panneau de purge et les systèmes de détection de gaz. Le raccordement de l'orifice de ventilation CV doit être correctement intégré.


Meilleures pratiques opérationnelles

Même le meilleur matériel peut tomber en panne en cas de mauvaise utilisation. Les bonnes pratiques comprennent :

Installation et serrage appropriés : Respectez scrupuleusement les spécifications de couple du fabricant pour tous les raccordements afin d'éviter d'endommager les joints ou les raccords.
Test de fuite: Effectuez un test complet d'étanchéité à l'hélium par spectrométrie de masse sur le système installé avant d'introduire du HF.
Purge contrôlée : Utilisez une procédure de purge dédiée et validée avec un gaz sec et inerte (par exemple, de l'azote) pour éliminer l'air et l'humidité du système neuf ou entretenu.
Pressurisation lente et contrôlée : Évitez les chocs de pression (« coups de bélier ») qui peuvent endommager le diaphragme ou le siège.
Formation complète : Le personnel doit être formé non seulement au fonctionnement du système, mais aussi aux propriétés dangereuses du HF, aux interventions d'urgence et à l'utilisation des équipements de protection individuelle (EPI) et du gel de gluconate de calcium.

collecteur de commutation entièrement automatique pour bouteilles de gaz spéciales
Conclusion

Les régulateurs de gaz HF ultra-pur représentent le summum de la technologie de manipulation des fluides spécialisés. Ce ne sont pas des produits de base, mais des dispositifs de sécurité de haute précision, fruits d'une compréhension approfondie des risques chimiques extrêmes et de la grande sensibilité des procédés de fabrication de pointe. Investir dans un régulateur fabriqué à partir d'alliages de nickel certifiés, doté d'une membrane métallique soudée, de surfaces électropolies et d'un système de confinement secondaire intégré, c'est investir dans trois objectifs primordiaux : la sécurité du personnel, la protection des équipements et la préservation de la pureté du procédé.

À mesure que les industries repoussent les limites de la miniaturisation et des sciences des matériaux, les exigences imposées aux technologies de support, telles que la manipulation de l'HF, ne feront que s'intensifier. L'évolution constante de la conception des régulateurs – vers des matériaux encore plus inertes, des capacités de surveillance plus intelligentes et des architectures à sécurité intégrée – continuera de jouer un rôle discret mais absolument essentiel pour permettre le développement des technologies de demain, en toute sécurité et fiabilité. La conception méticuleuse d'un régulateur HF UHP témoigne du principe selon lequel, dans les environnements à haut risque et à haute pureté, l'excellence de la conception et de la réalisation est indispensable.
