Comprendre les régulateurs de pression de gaz spéciaux UHP monophasés

Comprendre les régulateurs de pression de gaz spéciaux UHP monophasés

Dans le domaine de la manipulation des gaz industriels, la précision et la pureté sont primordiales, notamment pour les gaz spéciaux utilisés dans les applications de haute technologie. Les régulateurs de pression monoblocs à ultra-haute pureté (UHP) constituent un élément essentiel pour garantir une distribution sûre, précise et sans contamination de ces gaz. Ces appareils sont conçus pour gérer la pression des gaz provenant de sources haute pression, telles que les bouteilles, et la réduire à des niveaux utilisables tout en préservant l'intégrité du flux gazeux.

Les gaz spéciaux, qui comprennent des variantes inertes, réactives, corrosives ou toxiques comme l'azote, l'hydrogène, l'hélium ou les mélanges d'acide chlorhydrique, sont essentiels dans des secteurs aussi variés que la fabrication de semi-conducteurs et la production pharmaceutique. La demande en régulateurs UHP (ultra-haute pression) découle de la nécessité de prévenir les impuretés susceptibles de compromettre les procédés, telles que la contamination particulaire lors de la fabrication de puces ou les réactions chimiques dans les laboratoires d'analyse. Un régulateur à un seul étage assure la réduction de pression en une seule étape, ce qui le rend adapté aux applications nécessitant une stabilité de débit modérée, sans la complexité des systèmes à plusieurs étages.

Cet article explore les aspects techniques des régulateurs de pression de gaz spéciaux UHP monoblocs, en abordant leur conception, leurs matériaux, leurs applications, leurs avantages, les critères de sélection, leur maintenance et les tendances émergentes. La compréhension de ces régulateurs permettra aux ingénieurs et techniciens d'optimiser leurs systèmes de distribution de gaz pour une efficacité et une fiabilité accrues.

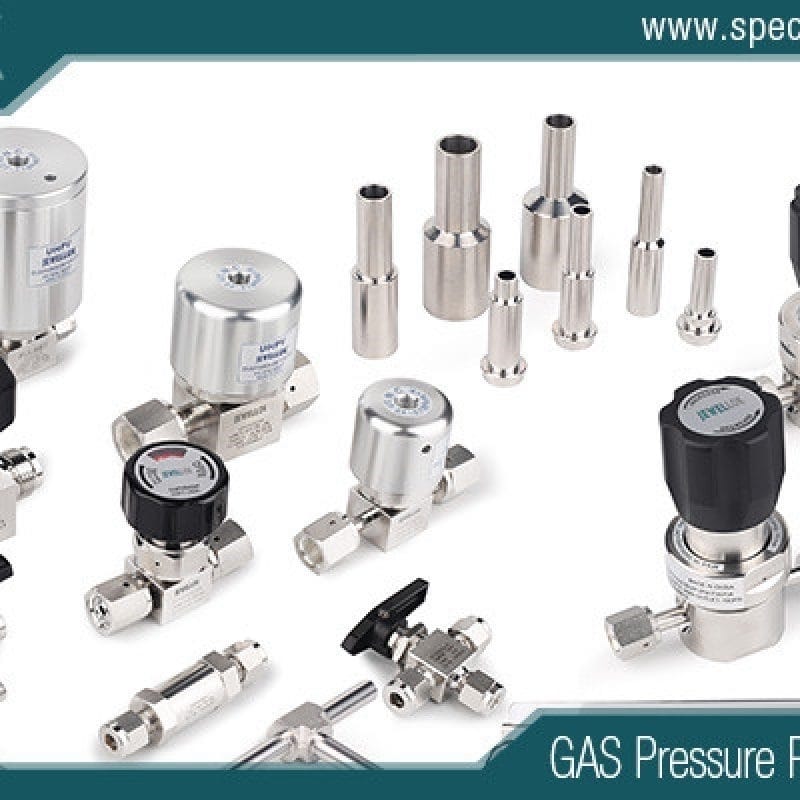

Régulateur de pression de gaz spécial UHP monophasé
Qu'est-ce qu'un régulateur de pression UHP à un étage ?

Un régulateur de pression UHP mono-étagé est un appareil conçu pour réduire, en une seule opération, la pression d'entrée d'un gaz provenant d'une source haute pression à une pression de sortie contrôlée plus basse. Contrairement aux régulateurs bi-étagés, qui effectuent la réduction de pression en deux étapes successives pour une meilleure stabilité, les modèles mono-étagés sont plus simples et plus compacts. Cette conception est idéale lorsque la pression d'entrée reste relativement constante ou lorsque des contraintes d'espace limitent l'utilisation d'équipements plus volumineux.

La désignation « UHP » signifie « ultra-haute pureté », indiquant généralement que le détendeur est compatible avec des gaz d'une pureté de 99.999 % (grade 5.0) ou plus, jusqu'à 99.9999 % (grade 6.0). Ces détendeurs minimisent la contamination grâce à des techniques de fabrication spécifiques qui éliminent les sources potentielles d'impuretés, telles que les raccords filetés ou les ressorts dans le circuit de gaz. Par exemple, les détendeurs à membrane liée assurent l'étanchéité du circuit de gaz sans exposer les composants internes susceptibles de dégager des gaz ou de se corroder.

En fonctionnement, le gaz pénètre dans le régulateur à haute pression (souvent jusqu'à 3 000 à 4 500 psig, soit 207 à 310 bar) et traverse un mécanisme à membrane ou à piston qui s'adapte à la demande en aval. La pression de sortie se règle à l'aide d'un bouton ou d'une poignée, avec des plages typiques allant de 0 à 25 psig à 0 à 500 psig, selon le modèle. Les débits varient : les modèles standard gèrent de 15 à 30 litres par minute (l/min), tandis que les versions à haut débit peuvent atteindre 50 pieds cubes par minute (m³/min).

Ces régulateurs sont souvent équipés de manomètres pour la surveillance des pressions d'entrée et de sortie, ainsi que de dispositifs de sécurité tels que des soupapes de décharge pour prévenir les surpressions. Leur conception monobloc les rend économiques pour les applications à débit intermédiaire en environnements propres.



Conception et composants

La conception des régulateurs de pression de gaz spéciaux UHP monoblocs privilégie la pureté, la fiabilité et la facilité d'utilisation. Les principaux composants sont le corps, le diaphragme, le clapet, le siège et les éléments de compression.

Le corps constitue le boîtier principal, généralement usiné à partir de barres plutôt que forgé afin de réduire les vides internes susceptibles de retenir des contaminants. Les ports sont configurés pour une plus grande flexibilité, souvent selon une disposition à six ports permettant une entrée par le bas ou par le côté pour faciliter l'installation.

La membrane est essentielle au fonctionnement du détendeur ; elle agit comme une barrière flexible qui détecte les variations de pression et ajuste le clapet en conséquence. Sur les modèles UHP, les membranes sont souvent en acier inoxydable ou en Hastelloy afin d'éviter le dégazage des élastomères. Les modèles à membrane liée fixent directement la membrane au clapet, éliminant ainsi les ressorts et les filetages dans le circuit de gaz, ce qui améliore la pureté en prévenant l'usure par contact métal sur métal.

Le clapet et son siège constituent le mécanisme d'étanchéité. Le clapet, un bouchon mobile, exerce une pression sur le siège pour contrôler le débit. Dans les applications de haute pureté, ces pièces sont polies avec une rugosité inférieure au micron (par exemple, 10 Ra ou mieux) afin de minimiser les fuites et la génération de particules. Certains modèles sont dépourvus de ressort ; dans ce cas, la membrane assure la force de rappel, réduisant ainsi davantage les risques de contamination.

Les composants supplémentaires comprennent des filtres à l'entrée pour retenir les particules et des raccords à souder (en option) pour une intégration aisée dans les réseaux de tuyauterie. Les versions à haut débit sont dotées d'orifices plus larges et de circuits d'écoulement optimisés pour gérer des volumes accrus sans chute de pression (phénomène où la pression de sortie diminue lorsque le débit augmente).

Les modèles les plus sophistiqués peuvent intégrer des capacités de fonctionnement à des pressions inférieures à la pression atmosphérique pour une alimentation en gaz sous vide, ou des composants internes en Hastelloy pour une meilleure résistance à la corrosion. De manière générale, leur format compact (souvent moins de 6 cm de hauteur) les rend parfaitement adaptés aux installations au point d'utilisation.



Matériaux utilisés dans la construction

Le choix des matériaux est crucial pour les régulateurs UHP afin de garantir la compatibilité avec les gaz spéciaux et de maintenir leur pureté. Le matériau principal est l'acier inoxydable 316L, sélectionné pour sa faible teneur en carbone, qui améliore sa résistance à la corrosion et sa soudabilité. Des procédés de refusion secondaires purifient davantage l'acier, réduisant ainsi les inclusions susceptibles de se diffuser dans le gaz.

Pour les gaz agressifs tels que les halogènes ou les acides, on utilise des alliages Hastelloy C-22 ou Monel pour les composants internes, offrant une résistance supérieure à la corrosion par piqûres et à la fissuration sous contrainte. Les diaphragmes et les soupapes fabriqués dans ces matériaux résistent aux environnements les plus difficiles sans se dégrader.

Le laiton nickelé est utilisé dans certains boîtiers pour une protection anticorrosion économique, bien qu'il soit moins courant dans les applications ultra-pures en raison du risque de relargage de nickel. Les joints en élastomère, lorsqu'ils sont utilisés, sont généralement en Viton ou en Kalrez pour leur inertie chimique, mais de nombreuses conceptions UHP privilégient des joints entièrement métalliques afin d'éliminer toute contamination organique.

Les traitements de surface, comme l'électropolissage, permettent d'obtenir des finitions d'une rugosité minimale de 5 Ra, réduisant ainsi les sites d'adhérence des impuretés. Ces matériaux garantissent la longévité du régulateur, dont la durée de vie dépasse souvent 10 ans en conditions de propreté optimale.



Applications dans diverses industries

Les régulateurs de pression de gaz spéciaux UHP à un étage sont largement utilisés dans les industries où la pureté du gaz a un impact direct sur la qualité du produit.

Dans la fabrication des semi-conducteurs, ils contrôlent les gaz dopants comme l'arsine ou la phosphine lors du traitement des plaquettes, évitant ainsi les défauts dus aux contaminants. La stabilité du flux garantit un dépôt uniforme dans les systèmes de dépôt chimique en phase vapeur (CVD).

Les secteurs pharmaceutique et biotechnologique comptent sur eux pour la distribution de gaz stériles dans les cuves de fermentation ou les systèmes de chromatographie, manipulant des gaz comme l'oxygène ou le dioxyde de carbone sans introduire de microbes ni de particules.

Ces régulateurs sont utilisés en laboratoire d'analyse pour la chromatographie en phase gazeuse (CPG) et la spectrométrie de masse (SM), où même des traces d'impuretés peuvent fausser les résultats. Ils sont parfaitement adaptés à l'étalonnage des instruments avec des mélanges gazeux standards.

Dans l'industrie agroalimentaire, ils gèrent le CO2 pour la carbonatation ou l'azote pour l'emballage, en maintenant la pureté pour éviter les faux goûts.

La recherche de pointe, notamment dans les domaines du photovoltaïque et de la production de LED, les utilise pour les gaz précurseurs lors du dépôt de couches minces. Les champs pétroliers et la surveillance environnementale bénéficient également de leur conception robuste pour la manipulation des gaz échantillons.

Pour les gaz corrosifs ou toxiques, on privilégie les modèles en alliages spéciaux, garantissant un fonctionnement sûr en zones dangereuses.



Avantages et bénéfices

Le principal avantage des détendeurs UHP monoblocs réside dans leur capacité à fournir un gaz de haute pureté sans nécessiter d'installations complexes. Leur simplicité réduit les risques de panne et, par conséquent, les coûts de maintenance par rapport aux détendeurs multiblocs.

Elles offrent d'excellentes caractéristiques d'écoulement, avec une chute minimale et une réponse rapide aux variations de la demande, ce qui les rend idéales pour les débits intermédiaires. Leur format compact facilite leur intégration dans des espaces restreints, comme à l'intérieur des outils de process.

Les caractéristiques de pureté, telles que la conception sans filetage, minimisent les fuites d'hélium à 1 × 10⁻⁹ scc/s, voire moins, dépassant ainsi les normes industrielles. Il en résulte une réduction des temps d'arrêt et une augmentation des rendements dans les processus critiques.

Sur le plan économique, les modèles monoblocs sont plus abordables à l'achat, leur construction en barres d'acier leur conférant une grande durabilité. La sécurité est renforcée par des caractéristiques telles que des sièges filtrés et une protection contre les surpressions.

Globalement, ils offrent un bon équilibre entre performance, pureté et praticité pour les applications de gaz spéciaux.



Critères de Sélection

Le choix du régulateur monophasé UHP adapté implique l'évaluation de plusieurs facteurs.

Il faut d'abord évaluer le type de gaz et sa compatibilité : les gaz corrosifs nécessitent de l'Hastelloy, tandis que les gaz inertes conviennent à l'acier inoxydable.

Exigences de pression : Faites correspondre la pression d'entrée maximale (par exemple, 3500 psig) et la plage de sortie à votre système.

Besoins en débit : Sélectionner en fonction du slpm ou du SCFM, en optant pour un débit élevé si les volumes dépassent 30 slpm.

Niveau de pureté : s’assurer que le régulateur respecte ou dépasse la qualité du gaz, avec des finitions de surface appropriées.

Installation : Tenez compte des configurations de ports et des raccords (par exemple, les connexions CGA comme 580 pour l'azote).

Facteurs environnementaux : pour les environnements difficiles, choisissez des matériaux robustes ; pour les salles blanches, privilégiez les conceptions à faible émission de particules.

Le budget et les certifications (par exemple, les normes SEMI) sont également des facteurs importants. Consulter les spécifications des fabricants permet de faire un choix optimal.



Entretien et considérations de sécurité

Un entretien adéquat prolonge la durée de vie du régulateur et garantit la sécurité. Des inspections régulières à l'aide de détecteurs d'hélium sont indispensables pour détecter les fuites. Nettoyez les pièces en contact avec le fluide à l'aide de solvants homologués afin d'éliminer les résidus.

Pour éviter toute surpression, surveillez les manomètres et utilisez les soupapes de décharge. En cas de présence de gaz toxiques, prévoyez des systèmes de purge pour vider les conduites avant démontage.

Les protocoles de sécurité comprennent le port d'EPI et une ventilation adéquate. Il convient de former le personnel aux procédures de manipulation afin de prévenir les accidents.

Un réétalonnage périodique, tous les 6 à 12 mois, garantit la précision. Rangez les régulateurs dans un endroit sec et propre pour éviter la corrosion.



Tendances

Face à la demande croissante des industries pour des niveaux de pureté et d'efficacité supérieurs, les organismes de réglementation des ultra-hautes pressions (UHP) évoluent. L'intégration avec l'Internet des objets (IoT) pour la surveillance à distance et la maintenance prédictive se développe. Des matériaux avancés comme les composites de graphène pourraient améliorer la durabilité.

Le développement durable favorise la conception de dispositifs intégrant des composants recyclables et une consommation d'énergie réduite. La miniaturisation permet le développement d'applications portables dans des domaines émergents tels que l'informatique quantique.




Régulateur de pression de gaz spécial UHP monophasé
Conclusion

Les régulateurs de pression de gaz spéciaux UHP monoblocs sont indispensables pour une distribution de gaz précise et sans contamination. Leur conception robuste, la qualité des matériaux utilisés et leur polyvalence en font un élément essentiel des procédés industriels modernes. Un choix et un entretien appropriés garantissent des performances et une sécurité optimales.

Pour en savoir plus sur le régulateur de pression de gaz spécial UHP à un étage , vous pouvez consulter le site de Jewellok : https://www.specialtygasregulator.com/product-category/ultra-high-purity-gas-regulators/single-stage-pressure-regulators/.
