Mécanismes de stabilisation de la pression dans les régulateurs de gaz spéciaux destinés aux applications à très faible débit
Le besoin crucial de stabilité
Dans le domaine de l’instrumentation analytique — qui englobe la chromatographie en phase gazeuse (CG), la spectrométrie de masse (SM), la fabrication de semi-conducteurs et l’analyse des gaz à l’état de traces —, la précision des mesures est primordiale. Ces applications fonctionnent souvent à des débits ultra-faibles, parfois aussi infimes que quelques centimètres cubes standard par minute (sccm), voire moins. À des échelles aussi délicates, même les fluctuations de pression nanoscopiques deviennent un bruit catastrophique, masquant les signaux, dégradant les limites de détection et compromettant la reproductibilité des résultats. Le régulateur de pression, véritable gardien entre la source de gaz à haute pression et l’instrument sensible, dépasse donc son rôle de simple réducteur de pression. Il doit agir comme un dispositif d’amortissement actif, un régulateur de précision qui fournit non seulement une pression définie, mais aussi une pression d’une stabilité à toute épreuve.

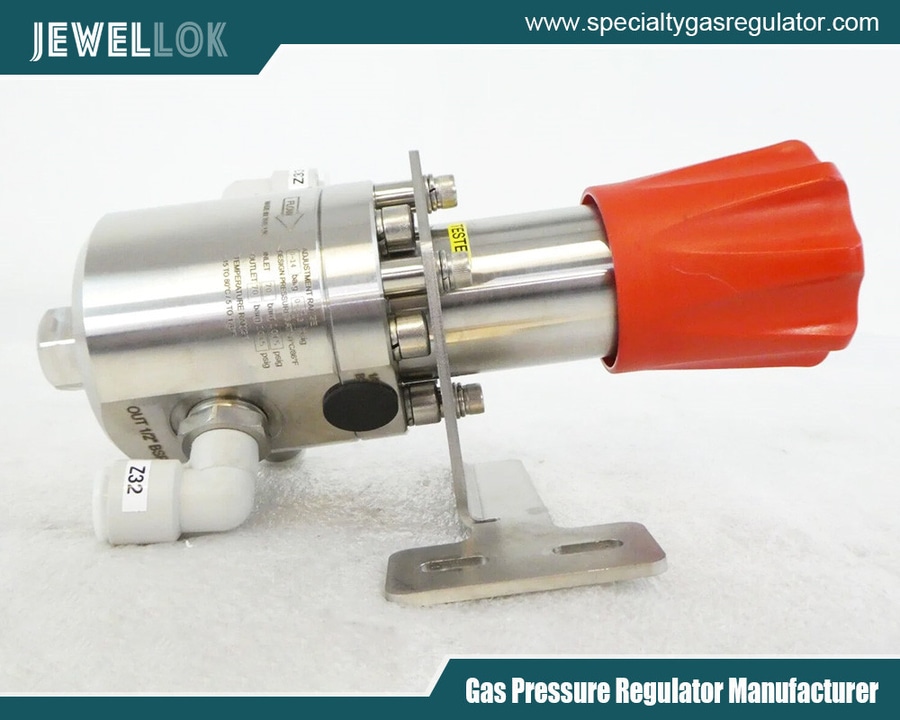

Les vannes de régulation de pression pour gaz spéciaux conçues pour ces applications sont de véritables prouesses d’ingénierie de précision. Elles intègrent un ensemble de mécanismes de stabilisation mécaniques, liés aux matériaux et à la conception, afin de surmonter les défis inhérents aux débits ultra-faibles. Ces défis comprennent : la charge sur le siège (variations de pression provoquant un déplacement de la tige), le fluage (écoulement très lent en conditions statiques), la chute de pression (effet de la pression d’alimentation) et la sensibilité aux fluctuations thermiques et aux vibrations externes. Cet article explore en détail les mécanismes sophistiqués intégrés à ces régulateurs afin d’atteindre la stabilité quasi absolue exigée par la science analytique de pointe.
Conception mécanique fondamentale pour une sensibilité et un contrôle améliorés
La stabilité repose sur la conception mécanique de base, qui privilégie la sensibilité et la réduction au minimum des mouvements involontaires.
A. Régulation à plusieurs étages : la cascade de stabilité
Pour les applications critiques, une seule réduction de pression est insuffisante. Les régulateurs de gaz spéciaux à deux étages sont la norme pour les débits ultra-faibles.
Premier étage : un étage robuste, à ressort ou à piston, réduit la pression élevée de la bouteille (par exemple, plus de 2 000 psi) à une pression intermédiaire stable (par exemple, 100 à 200 psi). Cet étage de « pré-régulation » absorbe l’essentiel de la chute de pression d’alimentation et isole le deuxième étage des variations de pression de la bouteille.
Deuxième étage : il s’agit de l’étage de précision. Il prend la pression intermédiaire déjà stabilisée et la réduit à la pression de sortie finale (par exemple, 10 à 50 psi). Comme sa pression d’entrée est relativement constante, sa pression de sortie est exceptionnellement stable. La conception du deuxième étage est optimisée pour la sensibilité ; elle utilise souvent un diaphragme comme élément de détection, qui réagit bien plus rapidement aux variations de pression qu’un piston.
B. Conception du diaphragme : le cœur de la sensibilité
Le diaphragme est le capteur essentiel qui équilibre la pression du système contre la force du ressort de commande.
Diaphragmes larges et souples : les régulateurs spécialisés utilisent des diaphragmes dotés d’une grande surface effective. Cela signifie qu’une faible variation de la pression de sortie génère une force importante sur le diaphragme, ce qui lui permet de détecter et de réagir à des fluctuations infimes avec un gain élevé.
Choix des matériaux : pour garantir l’inertie et la régularité, les diaphragmes sont souvent fabriqués en acier inoxydable 316L, en Hastelloy ou en Inconel. Pour une pureté ultra-élevée, on utilise des membranes métalliques électropolies. Dans certaines conceptions, les membranes métalliques revêtues d’élastomère (par exemple, revêtues de PTFE) allient la résistance du métal à une barrière inerte, bien que les conceptions entièrement métalliques évitent tout risque de dégazage ou de perméation.
C. Chambres internes de faible volume (volume mort)
Il est essentiel de réduire au minimum le volume entre le siège du régulateur et l’orifice de sortie. Un volume interne plus petit signifie que toute fuite involontaire au niveau du siège ou toute dilatation thermique a un effet plus immédiat et plus prononcé sur la pression, ce qui permet à la membrane de la détecter et de la corriger plus rapidement. Cela réduit également le « réservoir » de gaz susceptible de se dilater ou de se contracter sous l’effet de la température, améliorant ainsi la stabilité thermique et le temps de réponse.
Mécanismes permettant de lutter contre des phénomènes d’instabilité spécifiques
A. Conception à ressorts opposés / clapet à force équilibrée
La charge sur le siège constitue une source principale de fluctuation. Lorsque la pression de sortie chute (à mesure que l’instrument consomme du gaz), la membrane ouvre le siège de la vanne. Dans une conception classique, la pression d’entrée elle-même exerce une poussée contre l’arrière du clapet (pointe de la vanne), rendant la force d’ouverture dépendante de la pression.
Solution : les régulateurs haut de gamme utilisent un clapet à ressorts opposés ou une conception à forces équilibrées. Dans ce cas, un deuxième ressort ou un système de pistons équilibrés contrebalance la force exercée par la pression d’entrée sur le clapet. Cela permet de découpler efficacement la force d’ouverture de la vanne de la pression d’entrée, réduisant ainsi considérablement la chute de pression (baisse de la pression de sortie lorsque la pression d’entrée diminue) et rendant les performances du régulateur pratiquement indépendantes de la pression d’alimentation.
B. Tige non rotative et guides de précision
Dans de nombreux régulateurs, le fait de tourner le bouton de réglage fait tourner la tige, ce qui peut entraîner une usure du siège et se traduire par des performances irrégulières ou un glissement. Dans les régulateurs de précision :
La tige est non rotative. Le bouton actionne un mécanisme fileté de précision qui transforme la force de rotation en un mouvement purement linéaire de la tige.
La tige est guidée par des roulements linéaires ou des guides usinés avec précision afin d’éliminer tout jeu latéral. Cela garantit que le clapet s’appuie parfaitement et de manière concentrique à chaque fois, ce qui empêche les variations de débit et renforce l’étanchéité du siège.
C. Compromis entre sièges souples et sièges durs
Le choix du matériau du siège — où le clapet assure l’étanchéité — est crucial.
Sièges souples (par ex. PTFE, Kel-F, PCTFE) : ils offrent une obturation étanche aux bulles de niveau supérieur (essentielle pour empêcher le fluage à débit nul) et compensent automatiquement les imperfections mineures. Cependant, ils peuvent se déformer sous l’effet de la pression ou de la température (fluage à froid) et s’user avec le temps.
Sièges durs (par ex. saphir, céramique sur métal) : offrent une durabilité, une résistance chimique et une stabilité thermique exceptionnelles. Obtenir une fermeture parfaite est plus difficile en raison de la nécessité d’avoir des finitions de surface quasi parfaites, ce qui les rend plus sensibles à un fluage infime en cas d’imperfections microscopiques.
Conceptions avancées : elles recourent souvent à une approche composite, comme un clapet métallique dont le bord aux contours marqués assure l’étanchéité contre un siège souple, optimisant ainsi à la fois la fermeture et la régulation.
Compensation thermique et isolation
Les variations de température constituent un ennemi majeur de la stabilité de la pression, car elles provoquent la dilatation ou la contraction du gaz et modifient les constantes élastiques.
Ressorts à compensation thermique
La rigidité (constante de ressort) du ressort de régulation varie en fonction de la température. Les régulateurs spécialisés peuvent utiliser des ressorts en alliage de nickel (par exemple, l’Inconel X-750) qui présentent un coefficient de variation élastique très faible en fonction de la température, ou bien ils peuvent recourir à une compensation bimétallique au sein de l’ensemble du ressort pour contrebalancer les effets thermiques.
Dissipation thermique et masse thermique
Les régulateurs de précision sont souvent dotés de corps volumineux à ailettes ou sont conçus pour être montés sur des dissipateurs thermiques imposants. Cela augmente la masse thermique, ce qui ralentit la variation de température du régulateur en réponse aux fluctuations ambiantes et permet aux températures internes de s’équilibrer plus uniformément, réduisant ainsi les transitoires thermiques.
Isolation et déflecteurs
Les circuits internes d’écoulement du gaz sont parfois équipés de déflecteurs afin de minimiser l’écoulement direct du gaz provenant de l’entrée haute pression (qui peut être froid en raison de la détente) vers la membrane sensible, ce qui pourrait provoquer un refroidissement localisé et une dérive de pression.
Contrôle de débit intégré et améliorations de la purge
À des débits ultra-faibles, le simple fait de régler le débit peut induire une instabilité. Les régulateurs modernes intègrent des fonctionnalités permettant de gérer ce phénomène.
A. Vannes de dosage de précision intégrées ou montées en série
Pour une stabilité optimale, la fonction de contrôle du débit est souvent séparée ou hautement optimisée :
Régulateurs à montage sur panneau avec vanne à pointeau intégrée : la vanne à pointeau est montée en série en aval de la chambre à pression contrôlée du régulateur. Cela permet au régulateur de maintenir une pression constante dans son volume interne tandis que la vanne à pointeau assure une restriction précise et réglable du débit.
Utilisation de régulateurs de débit massique (MFC) séparés, montés en aval : dans les systèmes les plus stables, la seule fonction du régulateur est de fournir une pression stable à l’entrée d’un MFC, qui contrôle alors avec précision le débit massique, indépendamment des variations de pression en aval.
B. Dispositifs de purge et canaux de dérivation
Lors de la première mise sous pression d’un régulateur ou après un réglage, de petits volumes de gaz ou d’air contaminés peuvent rester piégés.
Canaux de purge internes : certaines conceptions intègrent une petite dérivation contrôlée qui permet au gaz initial de purger le volume mort sans créer de pic important et instable à la sortie.
Raccords de sortie ventilés : ceux-ci permettent de purger le point de raccordement avant de le connecter à l’instrument, garantissant ainsi un raccordement propre et stable.
Science des matériaux et ingénierie des surfaces
La stabilité dépend également de l’homogénéité des matériaux et des interactions de surface.
Électropolissage et passivation haute pureté : toutes les pièces en contact avec le fluide sont électropolies pour obtenir une finition microscopiquement lisse. Cela réduit la surface exposée, minimisant ainsi l’adsorption/désorption des molécules de gaz (qui peuvent entraîner une dérive lente), et améliore la facilité de nettoyage ainsi que la résistance à la corrosion.
Élastomères spécialisés : là où des joints sont nécessaires (par exemple, embouts de tige, joints statiques), des élastomères à faible perméabilité et à faible dégazage, tels que le Kalrez® (FFKM) ou le Chemraz®, sont utilisés pour empêcher la contamination et les variations de pression progressives dues à la perméation des gaz.
Conclusion
La stabilité de la pression dans les applications à très faible débit ne résulte pas d’une solution miracle unique, mais d’une intégration synergique de multiples mécanismes spécialement conçus. De la décision à grande échelle d’utiliser une régulation en deux étages à la perfection microscopique d’une surface électropolie, chaque élément joue un rôle dans l’atténuation d’une source spécifique de fluctuation potentielle.
Le régulateur de gaz spécialisés moderne destiné à l’instrumentation analytique est donc un instrument de précision à part entière. Il s’agit d’un dispositif où la mécanique de pointe, la thermodynamique bien pensée et la science des matériaux de haute pureté convergent pour créer une base stable et silencieuse sur laquelle le travail sensible d’analyse peut se dérouler en toute confiance. En comprenant ces mécanismes de stabilisation intégrés — clapets à ressorts opposés, compensation thermique, volume mort réduit au minimum et guidage de précision —, les ingénieurs et les scientifiques peuvent choisir la technologie de régulateur adaptée afin de garantir que leurs instruments d’analyse fonctionnent aux limites mêmes de leurs capacités de détection et de précision. Dans la quête de signaux toujours plus faibles et d’une précision toujours plus grande, la stabilité de l’alimentation en gaz, régie par ces régulateurs sophistiqués, reste un pilier indispensable d’une science et d’une industrie fiables.
