Paramètres techniques essentiels des régulateurs de gaz spéciaux dans la fabrication de semi-conducteurs

La clé de voûte de la fabrication des puces

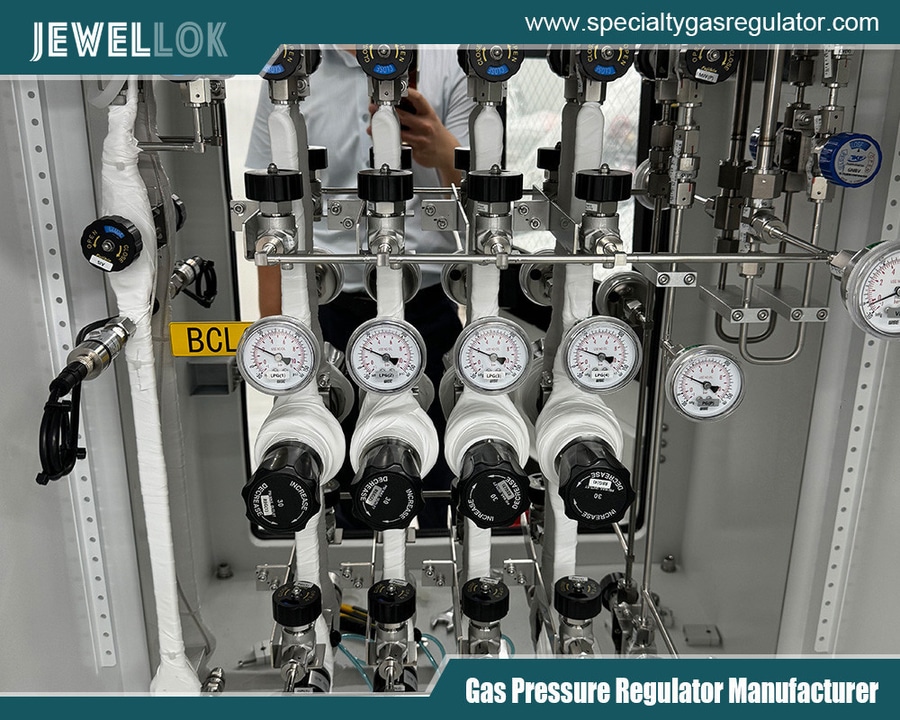

Dans l’environnement extrêmement exigeant de la fabrication de semi-conducteurs, où les processus se déroulent à l’échelle atomique, les gaz utilisés constituent l’élément vital de la fabrication. Ces gaz spéciaux de haute pureté — qu’il s’agisse de gaz vecteurs inertes, d’agents de gravure réactifs comme le trifluorure de chlore ou de dopants délicats comme l’arsine — doivent être fournis avec une régularité irréprochable. La vanne de régulation de pression constitue le point de contrôle critique de ce système d’alimentation. Un dispositif mal choisi peut devenir une source de contamination catastrophique, de dérive des processus ou d’incidents de sécurité. Cet article examine les paramètres techniques clés qui déterminent si un régulateur de gaz spécial est adapté à l’environnement de fabrication le plus exigeant au monde, où des impuretés de l’ordre de la partie par billion sont inacceptables et où la fiabilité est non négociable.

Performances en matière de pression et de débit : les fondements du contrôle
La fonction première de tout régulateur de gaz spécial est de réduire une pression d’entrée élevée et variable provenant d’une bouteille ou d’une source à une pression de distribution stable et utilisable. Dans les équipements de semi-conducteurs, cette stabilité est primordiale.

Pression d’entrée (P1) nominale : celle-ci doit largement dépasser la pression d’alimentation maximale de la bouteille de gaz ou de la source en vrac. Pour les gaz à haute pression (tels que les mélanges de silane à plus de 2 000 psig), une pression d’entrée nominale robuste de 3 000 ou 4 000 psig est la norme. Le corps du régulateur et ses composants doivent être conçus pour supporter ces pressions avec une marge de sécurité importante.
Plage et stabilité de la pression de sortie (P2) : la plage de pression de sortie requise est dictée par l’équipement de traitement. Un régulateur doit assurer un contrôle précis sur toute cette plage, allant par exemple de 5 psig pour un procédé CVD à basse pression à 100 psig pour certaines applications de gravure. Plus critique encore que la plage elle-même est la stabilité, souvent définie par la chute de pression ou le blocage. Les régulateurs de haute qualité minimisent la chute de pression — cette légère baisse de la pression de sortie à mesure que le débit augmente —, garantissant ainsi des conditions de processus constantes.
Capacité de débit (Cv) : Le régulateur doit fournir le débit maximal requis par l’équipement sans devenir un goulot d’étranglement ni perdre le contrôle. Le coefficient de débit (Cv) quantifie cette capacité. Un sous-dimensionnement entraîne une chute de pression et un manque de débit ; un surdimensionnement peut rendre difficile le contrôle précis à faibles débits. Les ingénieurs doivent adapter la courbe Cv du régulateur à la demande maximale et moyenne de l’équipement.
Conception spécifique au gaz : il est important de noter que les performances en termes de débit et de pression dépendent du gaz. Le ressort et l’orifice du régulateur sont généralement calibrés pour des familles de gaz spécifiques (par exemple, inertes, corrosifs, toxiques). L’utilisation d’un régulateur calibré pour l’azote sur un gaz dense comme l’hexafluorure de tungstène entraînera un débit imprécis.

Matériaux de construction et contrôle de la contamination
Il s’agit du facteur de différenciation le plus critique pour les régulateurs de qualité semi-conductrice. Tous les matériaux en contact avec le flux de gaz — appelés matériaux « en contact avec le fluide » — doivent être ultra-inertes, non poreux et lisses afin d’éviter toute contamination.

Métallurgie :
Acier inoxydable 316L : la norme industrielle. La lettre « L » signifie « faible teneur en carbone », ce qui empêche la précipitation de carbure de chrome au niveau des zones de soudure, susceptibles de devenir des sites de corrosion et des sources de particules.
Électropolissage (EP) : un traitement de surface obligatoire pour les applications de haute pureté. L’électropolissage élimine les aspérités microscopiques, créant ainsi une surface lisse et passivée qui minimise l’adsorption des gaz, réduit la surface exposée aux réactions et facilite la purge et le nettoyage de l’intérieur.
Alliages spéciaux : Pour les gaz les plus agressifs (par exemple, le bromure d’hydrogène, le chlore humide), l’utilisation d’Hastelloy C-22 ou de Monel peut s’avérer nécessaire afin d’assurer une résistance supérieure à la corrosion et d’éviter toute contamination métallique.
Élastomères et matériaux non métalliques :
La règle est simple : les éliminer du flux de gaz dans la mesure du possible. Les joints en élastomères traditionnels (Viton, EPDM) peuvent dégager des hydrocarbures, laisser passer les gaz et se dégrader, libérant ainsi des particules.
Diaphragmes métalliques : un régulateur de qualité semi-conductrice utilise un diaphragme en acier inoxydable pour isoler le gaz de process de la chambre à ressort. Ceci est essentiel pour la pureté et la sécurité, en particulier avec les substances toxiques.
Joints métalliques : pour une pureté optimale, des joints métalliques à contact frontal ou coniques (par exemple en nickel ou en acier inoxydable) remplacent les joints toriques en élastomère au niveau de tous les raccords critiques (raccords CGA, joints de chapeau). Ils garantissent une dégazage nul et une étanchéité supérieure.
Sièges en polymère : Lorsque cela est nécessaire, du PTFE (Téflon) ou du PCTFE (Kel-F) de haute pureté sont utilisés pour les sièges de soupape en raison de leur grande inertie chimique et de leur faible génération de particules.
Propreté et performances en matière de particules : le régulateur doit être assemblé dans une salle blanche de classe 100 ou supérieure et nettoyé selon des normes rigoureuses (par exemple, les protocoles SEMI PV1 ou PV2). Il est ensuite conditionné dans un emballage exempt de particules, scellé sous vide et purgé à l’azote. Les performances sont quantifiées en mesurant le nombre de particules par pied cube de débit de gaz pour des tailles spécifiées (par exemple, > 0,1 µm, > 0,2 µm).

Caractéristiques de conception spécifiques aux semi-conducteurs
Au-delà de la fonction de base du régulateur, des caractéristiques spécialisées répondent aux besoins spécifiques des opérations en usine.

Conception des systèmes de purge et de vide : afin d’introduire en toute sécurité un gaz dangereux ou d’empêcher toute contamination atmosphérique lors des changements de bouteilles, les régulateurs sont équipés d’orifices de purge intégrés. Ceux-ci permettent d’évacuer et de purger le système à plusieurs reprises avec un gaz inerte — un processus appelé « cycle de purge sous pression » — afin d’éliminer toute trace d’air ou de gaz précédents. Certaines conceptions sont optimisées pour le pompage sous vide poussé.
Étanchéité : un test d’étanchéité par spectromètre de masse à l’hélium est effectué sur chaque unité selon une norme d’étanchéité extrêmement stricte, souvent inférieure à 1 × 10⁻⁹ atm cc/s He. Cela empêche l’exfiltration de gaz toxiques et, surtout, les infiltrations atmosphériques, qui introduisent de l’humidité et de l’oxygène — des agents nocifs pour de nombreux procédés.
Volume mort : Le volume interne dans lequel le gaz peut stagner doit être réduit au minimum. Un volume mort élevé rend la purge inefficace et favorise le mélange indésirable des gaz lors des changements de gaz, ce qui entraîne de longs temps de stabilisation et des risques potentiels de réaction.
Finition de surface : La rugosité de la surface intérieure est mesurée en micro-pouces (µin) Ra. Une spécification type pour les applications de haute pureté est inférieure à 15 µin Ra, l’électropolissage permettant d’atteindre des valeurs inférieures à 10 µin. Une finition plus lisse réduit l’adhérence des particules et les sites d’adsorption de l’humidité.

Le facteur critique : la compatibilité avec le gaz utilisé
Le régulateur doit être conçu et certifié pour l’utilisation du gaz spécifique. Il s’agit de la synthèse ultime de tous les paramètres susmentionnés.

Utilisation avec des gaz corrosifs/toxiques : les régulateurs destinés à des gaz tels que le HCl, le HBr ou le ClF₃ utilisent des alliages résistants à la corrosion, des joints 100 % métalliques et un conditionnement spécial. Leur corps est souvent peint ou marqué (en jaune pour les gaz corrosifs) afin de permettre une identification claire.
Utilisation de gaz pyrophoriques/hydrures : les gaz tels que le silane (SiH₄) ou le dichlorosilane (DCS) s’enflamment spontanément au contact de l’air. Les régulateurs destinés à ces applications mettent l’accent sur une étanchéité absolue, des joints métal sur métal et, parfois, une conception monolithique des composants afin d’éliminer les voies de fuite potentielles au niveau des assemblages filetés.
Alimentation en gaz inertes de haute pureté / régulateurs de débit massique (MFC) : Pour les gaz vecteurs tels que l’azote ou l’argon alimentant des MFC sensibles, l’accent est mis sur une génération de particules quasi nulle, un dégazage ultra-faible et une stabilité exceptionnelle afin d’éviter le bruit des MFC.

Protocole de vérification et de sélection

Le choix du régulateur approprié est un processus systématique :

Définir l’application : identifier le gaz exact, la pureté requise (par exemple, 99,999 % ou « 6N »), la pression d’entrée, la plage de pression de sortie et le débit.
Vérifier la compatibilité des matériaux : à l’aide des tableaux fournis par le fabricant, vérifiez que tous les matériaux en contact avec le gaz sont chimiquement inertes vis-à-vis de celui-ci. Obtenez une attestation écrite de compatibilité.
Préciser les exigences de pureté et de propreté : définissez la classe de propreté requise (par exemple, SEMI PV2), le nombre de particules et l’état de surface. Demandez au fabricant de fournir des données d’essais certifiées.
Certifications et documentation obligatoires : Exigez la documentation relative aux résultats des essais d’étanchéité à l’hélium, la certification d’assemblage en salle blanche, la traçabilité des matériaux (rapports d’essais d’usine) et la conformité aux normes CGA et SEMI applicables.

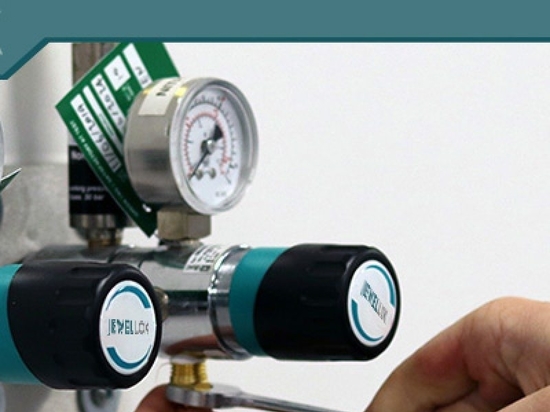

Mettez en œuvre des procédures de manipulation rigoureuses : même un régulateur parfait peut être contaminé par une installation incorrecte. Utilisez des techniques adaptées aux salles blanches, des procédures de serrage correctes et des cycles de purge validés.

Conclusion

Dans la fabrication de semi-conducteurs, le régulateur de gaz spécial est bien plus qu’un simple détendeur. Il s’agit d’un composant de haute précision, pour lequel la contamination est un enjeu critique, dont les paramètres techniques influencent directement le rendement, la sécurité et l’innovation des procédés. La combinaison synergique d’une pression stable, de matériaux de construction d’ultra-haute pureté, de caractéristiques de conception spécifiques aux semi-conducteurs et d’une compatibilité explicite avec les gaz utilisés définit son champ d’application. À mesure que les géométries des puces continuent de se réduire jusqu’à atteindre des dimensions atomiques, les tolérances relatives à ces paramètres ne feront que se resserrer, exigeant des progrès continus dans la technologie des régulateurs afin qu’ils puissent jouer leur rôle de gardiens fiables et invisibles de l’intégrité des procédés.
