Collecteur de commutation de gaz TMA double face (A/B) pour une alimentation continue

Collecteur de commutation de gaz TMA double face (A/B) pour une alimentation continue

Dans les domaines exigeants de la fabrication de semi-conducteurs, des sciences des matériaux avancées et de la recherche de pointe, la continuité de l'approvisionnement en gaz de procédé n'est pas un simple confort, mais une nécessité absolue. Toute interruption, même brève, peut avoir des conséquences catastrophiques : lots de plaquettes endommagés, dépôts de couches minces compromis, expériences invalidées et pertes financières considérables. Parmi la multitude de gaz spéciaux utilisés, le triméthylaluminium (TMA) se distingue comme un précurseur essentiel, mais complexe, pour le dépôt de couches atomiques (ALD) et le dépôt chimique en phase vapeur organométallique (MOCVD). Sa nature pyrophorique et sa sensibilité à l'humidité imposent une manipulation répondant aux normes de sécurité et de fiabilité les plus strictes. Pour satisfaire cette double exigence d'approvisionnement continu et de fonctionnement sûr, le collecteur de commutation de gaz TMA double face (A/B) est devenu la pierre angulaire de la conception des systèmes de distribution de gaz. Cet article technique détaille l'architecture, les principes de fonctionnement, les avantages et les bonnes pratiques de mise en œuvre de ce système indispensable.

Le besoin crucial : un approvisionnement ininterrompu en TMA
Le TMA est un précurseur liquide, stocké dans un barboteur ou une ampoule, et acheminé vers l'outil de traitement par un gaz vecteur (généralement de l'azote ou de l'argon). Les procédés de dépôt qu'il permet, tels que le dépôt de couches atomiques d'Al₂O₃ (ALD), sont souvent cycliques et sensibles au temps. Une interruption du flux de précurseur perturbe les réactions de surface auto-limitées, ce qui entraîne une épaisseur de film non uniforme, une stœchiométrie altérée et des performances médiocres du dispositif.

La principale difficulté réside dans la quantité limitée de bouteilles de gaz provenant d'un seul fournisseur. Leur épuisement est inévitable. Dans un système à fournisseur unique, le changement de bouteille nécessite un arrêt complet : isolation de l'outil, purge des conduites, remplacement de la bouteille (opération dangereuse), purge du système et remise en place. Cet arrêt peut durer plusieurs heures, paralysant l'utilisation de l'outil et réduisant considérablement le débit.

Le collecteur de commutation A/B résout élégamment ce problème grâce à la redondance. Il intègre deux sources identiques (côté A et côté B) dans une conduite de distribution commune, permettant ainsi à l'une d'être en service tandis que l'autre est maintenue en veille ou en réserve . Le passage d'une bouteille primaire vide à une bouteille secondaire pleine s'effectue sans interruption de flux, garantissant ainsi la continuité du processus.


fabricant de régulateurs de gaz spéciaux de haute pureté
Architecture du système et composants clés
Un collecteur de gaz TMA double face de conception soignée est un chef-d'œuvre de précision, alliant vannes, capteurs et dispositifs de sécurité. Sa conception privilégie la sécurité, la pureté et la fiabilité.

Composants principaux:

Confinement primaire : Deux bouteilles de TMA (bulleurs), chacune logée dans une armoire à gaz ventilée dédiée ou un enclos pour la séparation des gaz dangereux.

Vannes d'isolement : Des vannes à haute intégrité, à membrane ou à soufflet, isolent chaque section principale. Cela inclut les vannes de sortie des cylindres, les vannes d'entrée/sortie des collecteurs et les vannes de purge.

Bloc de vannes inverseuses : élément central du système. Il s’agit généralement d’un bloc de vannes sophistiqué à commande pneumatique ou d’un ensemble de vannes interverrouillées, configurées pour garantir qu’un seul circuit de gaz soit actif à la fois. Les configurations courantes utilisent un motif en « Y » ou en « T », où convergent les sorties des côtés A et B.

Régulation et contrôle de la pression :

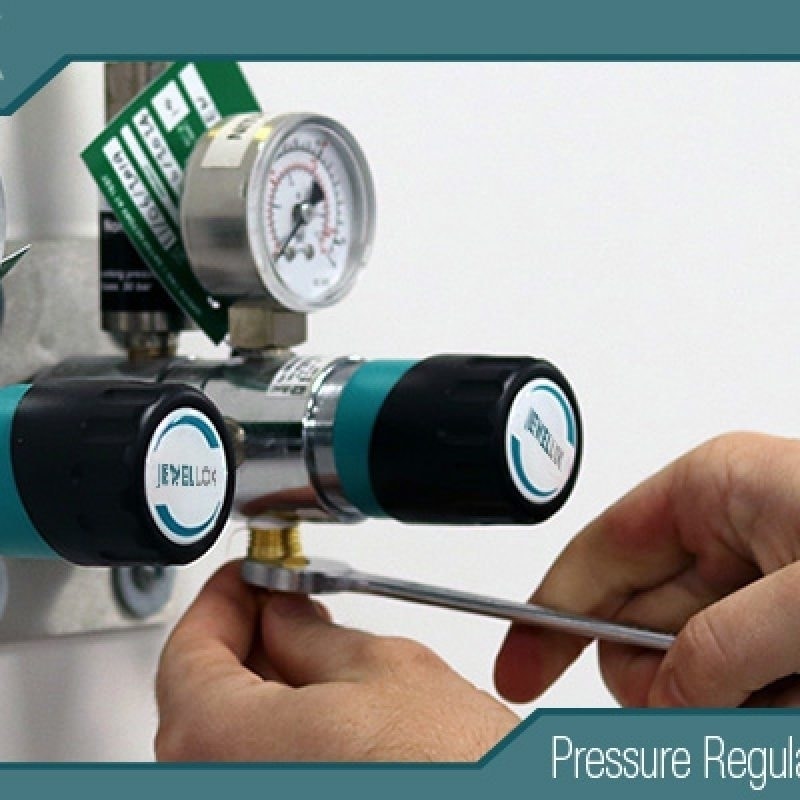

Régulateurs : Chaque côté utilise un régulateur à membrane dédié, de haute pureté, pour contrôler la pression du gaz vecteur alimentant le barboteur. Une pression constante est essentielle au bon fonctionnement du barboteur et aux performances du régulateur de débit massique (MFC) en aval.

Régulateurs de débit massique (MFC) : Situés en aval du système de commutation, les MFC dosent avec précision le gaz vecteur alimentant l’outil de traitement. Dans certaines configurations, chaque côté peut être équipé de son propre MFC pour un contrôle plus précis.

Transducteurs et capteurs de pression : essentiels pour l’automatisation et le contrôle.

Pression du cylindre : Surveille la pression de la source pour détecter toute baisse de pression. Une chute brutale indique la nécessité d’un changement de bouteille.

Pression de refoulement : Garantit que la pression reste dans les limites fixées pour le MFC et le processus.

Pression de purge : Vérifie le bon déroulement du cycle de purge.

Système de purge : Un collecteur de purge à l’azote haute pureté dédié est intégré. Il permet l’évacuation et la purge en toute sécurité du circuit de secours lors du remplacement d’une bouteille et la purge de la conduite commune si nécessaire. Les évents de purge sont raccordés à un épurateur de gaz d’échappement ou à un système de traitement des gaz d’échappement approprié pour le TMA.

Détection des fuites : Des détecteurs de gaz toxiques au point d'utilisation (pour le TMA) sont installés dans l'armoire et le conduit d'évacuation pour détecter toute fuite, déclenchant des alarmes et des arrêts de sécurité automatiques.

Système de contrôle et interface utilisateur : Un automate programmable (PLC) ou un contrôleur de panneau de gaz dédié automatise le séquencement, surveille les capteurs et gère les dispositifs de sécurité. Un écran tactile local ou une interface distante affiche l’état (par exemple, « Côté A EN SERVICE », « Côté B EN VEILLE, VIDE ») et permet les commandes manuelles.

Modes de fonctionnement et séquence de commutation
Le système fonctionne selon différents modes, la séquence de commutation constituant la procédure critique.

Mode de fonctionnement standard :

Côté A (Service) : La vanne de sortie du cylindre est ouverte, son régulateur est réglé sur la pression de traitement et l'ensemble de vanne d'inversion est positionné pour permettre le flux du côté A vers le MFC commun et la sortie.

Côté B (veille) : La bouteille est pleine, sous pression et raccordée. Sa vanne de sortie est fermée, mais le collecteur est sous pression et prêt. Le système surveille activement la pression du côté A.

Séquence de commutation automatisée (déclenchée par une basse pression du côté A) :

Déclenchement : L’automate programmable détecte que la pression de la source côté A descend en dessous d’un seuil prédéfini.

Vérification préalable à la commutation : le système vérifie que le côté B est dans un état « veille » valide (pression adéquate, aucune alarme active).

Séquençage des vannes :

Le mécanisme de la vanne d'inversion commence à s'actionner. Les conceptions avancées utilisent une séquence « ouverture avant fermeture » ​​où le passage vers le côté B est établi avant de fermer celui du côté A. C'est la clé d' une absence de transitoire de pression et d'un débit continu.

La commutation s'effectue en quelques millisecondes, le MFC en aval compensant toute fluctuation négligeable.

Mise à jour de l'état : L'état du système change : Côté B EN SERVICE , Côté A EN VEILLE VIDE.

Alarme et notification : Le système déclenche une alarme « Niveau de cylindre bas », informant le personnel des installations que le côté A doit être remplacé. Le processus se poursuit ensuite sans interruption grâce au côté B.

Remplacement du cylindre côté réserve vide (côté A) :

Isolation : Un opérateur, respectant les consignes de sécurité, lance une procédure de « Préparation au changement de bouteille ». L’automate programmable garantit l’isolation de la sortie commune du côté A.

Purge : L'automate programmable exécute automatiquement une évacuation multicycle et une purge à l'azote de la tuyauterie isolée du côté A afin d'éliminer toute vapeur résiduelle de TMA.

Remplacement sécurisé : après vérification de la purge et confirmation d’un environnement sûr par les détecteurs de fuites, le cylindre vide est déconnecté et un nouveau est installé.

Contrôle d'étanchéité et préparation : Le nouveau raccordement du cylindre fait l'objet d'un contrôle d'étanchéité sous pression. Une fois validé, le côté A est mis à la pression de réserve et son statut est mis à jour à « RECHARGE MAXIMALE », prêt pour la prochaine commutation.

Avantages et bénéfices techniques
Véritable approvisionnement continu : élimine les temps d'arrêt de production liés à l'épuisement des sources, maximisant ainsi la disponibilité des outils et la productivité.

Sécurité renforcée : les commutations automatisées réduisent les manipulations manuelles des vannes à proximité des sources de gaz dangereux. Le système de purge intégré et la surveillance continue des fuites assurent un confinement efficace des risques.

Stabilité et rendement du procédé : Maintien d’une pression et d’un débit d’alimentation en précurseur constants, éliminant les perturbations à l’origine des défauts de film. Ceci améliore directement le rendement et la reproductibilité du procédé.

Flexibilité opérationnelle : Permet la maintenance planifiée (ex. : entretien du régulateur) du système de secours sans incidence sur la production. Permet également de tester de nouvelles formulations de bouteilles sans risque pour le procédé.

Enregistrement et traçabilité des données : Le système de contrôle enregistre tous les événements de changement de format, les données de pression et les états d’alarme, fournissant ainsi des données précieuses pour la maintenance préventive et les audits de processus.

Considérations relatives à l'application et meilleures pratiques
La mise en œuvre d'une variété TMA double face nécessite une planification minutieuse :

Compatibilité des matériaux : Toutes les pièces en contact avec le fluide doivent être compatibles avec le TMA. Cela implique généralement l’utilisation d’acier inoxydable de haute qualité (316L EP), avec des finitions électropolies ultra-pures (UHP) et des connexions étanches (VCJ®/CF) afin de prévenir les réactions et la formation de particules.

Pureté et dégazage : Le système doit être nettoyé méticuleusement (selon les normes SEMI ou similaires) et étuvé sous vide pour atteindre les niveaux de pureté nécessaires et minimiser l'humidité et l'oxygène, qui dégradent le TMA.

Pureté du gaz vecteur : L'azote ou l'argon utilisé comme gaz vecteur doit être d'une pureté élevée équivalente (par exemple, 99.999 % ou mieux) avec des purificateurs dédiés pour éliminer les dernières traces de H₂O et d'O₂.

Intégration aux systèmes de l'installation : Le collecteur doit s'interfacer avec le système central de surveillance des gaz toxiques, le système d'échappement/épurateur de l'installation et souvent avec le système de contrôle des armoires à gaz (GCCS) ou le système d'exécution de la fabrication (MES) de l'ensemble de l'usine pour la gestion des stocks.

Maintenance préventive : Des programmes de maintenance réguliers comprenant des tests d’étanchéité, des contrôles de performance des régulateurs et des vérifications du fonctionnement des vannes sont essentiels pour maintenir l’intégrité du système.


Fabricants de régulateurs de gaz spéciaux de haute pureté
Conclusion
Le collecteur de commutation de gaz TMA double face (A/B) est bien plus qu'un simple système de plomberie ; c'est un système de sécurité et de productivité entièrement intégré et automatisé. Il répond directement aux principaux défis liés à la manipulation de précurseurs dangereux et de grande valeur dans les environnements de production en continu. En garantissant un approvisionnement ininterrompu, il sécurise les cycles de production de plusieurs millions de dollars, permet la fabrication constante de dispositifs nanométriques et offre la fiabilité opérationnelle indispensable aux industries de pointe. À mesure que les tolérances de processus se resserrent et que le coût des interruptions augmente, le rôle de tels systèmes de distribution de gaz robustes et intelligents deviendra de plus en plus crucial pour la réussite et la sécurité des opérations de fabrication et de recherche. Investir dans un collecteur A/B correctement conçu, installé et entretenu n'est pas une dépense, mais une garantie essentielle pour la qualité, le rendement et la sécurité.
