Comment choisir le matériau de la membrane d'un régulateur de pression pour gaz spéciaux lors de la manipulation de gaz spéciaux corrosifs ?

{{{sourceTextContent.subTitle}}}

Comment choisir le matériau de la membrane d'un régulateur de pression pour gaz spéciaux lors de la manipulation de gaz spéciaux corrosifs ?

{{{sourceTextContent.description}}}

Comment choisir le matériau de la membrane d'un régulateur de pression pour gaz spéciaux lors de la manipulation de gaz spéciaux corrosifs ?

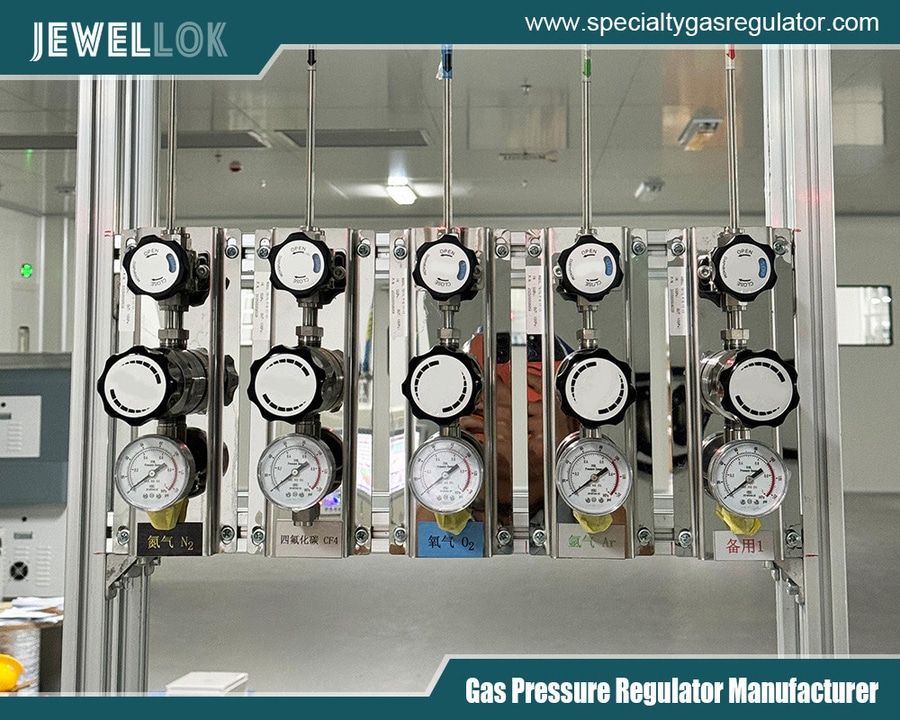

Les régulateurs de pression pour gaz spéciaux sont des composants essentiels dans des secteurs tels que la transformation chimique, la fabrication de semi-conducteurs, l’industrie pharmaceutique et la surveillance environnementale. Ces dispositifs contrôlent le débit et la pression des gaz de haute pureté ou réactifs provenant de bouteilles à haute pression vers les applications en aval, garantissant ainsi une distribution sûre et précise. Au cœur de nombreux régulateurs se trouve la membrane : une membrane flexible qui détecte les variations de pression et actionne le mécanisme de la vanne sans contact direct entre le gaz et les pièces mécaniques telles que les ressorts ou les pistons. Cette isolation est essentielle pour préserver la pureté du gaz et empêcher la contamination ou la corrosion des composants internes.

Lors de la manipulation de gaz spéciaux corrosifs tels que le chlore (Cl₂) ou l’ammoniac (NH₃), le matériau de la membrane devient un facteur déterminant. Le chlore, un oxydant puissant utilisé dans le traitement de l’eau et la synthèse chimique, peut réagir de manière agressive avec certains matériaux, formant des acides en présence d’humidité. L’ammoniac, une base utilisée dans la réfrigération et la production d’engrais, peut provoquer un gonflement ou une dégradation des substances incompatibles. Un mauvais choix de matériau peut entraîner une défaillance de la membrane, compromettant l’étanchéité — c’est-à-dire la capacité à empêcher les fuites de gaz vers l’extérieur ou l’intérieur — et réduisant la durée de vie, c’est-à-dire la période avant remplacement due à l’usure, à la corrosion ou à la fatigue.

L'étanchéité est quantifiée par des tests tels que la détection de fuites à l’hélium, où des taux inférieurs à 10⁻⁹ atm-cc/sec indiquent une intégrité élevée. La durée de vie dépend de facteurs tels que la résistance chimique, la fatigue mécanique et les conditions environnementales ; elle s’étend souvent de 5 à 10 ans dans des configurations idéales, mais se réduit considérablement en présence de substances corrosives. Cet article examine comment les matériaux des membranes — allant des métaux comme l’acier inoxydable aux polymères comme le PTFE et aux élastomères comme le Viton — influencent ces paramètres. En nous appuyant sur les normes industrielles et les données de compatibilité, nous explorons les mécanismes de dégradation, les implications concrètes et les critères de sélection permettant d’optimiser les performances dans des scénarios de shopping en plein air… Non, attendez : pour la manipulation de gaz corrosifs.

Le choix du matériau de la membrane influence directement la fiabilité du régulateur. Les membranes métalliques offrent une grande robustesse mais peuvent manquer de souplesse, tandis que les élastomères assurent l’étanchéité mais sont sensibles aux attaques chimiques. En présence de substances corrosives, les matériaux doivent résister à la perméation (diffusion du gaz à travers la membrane), au gonflement, à la fissuration et au durcissement, autant de phénomènes qui compromettent l’étanchéité et accélèrent la fin de vie du régulateur. Il est essentiel que les ingénieurs et les opérateurs comprennent ces interactions afin d’atténuer les risques tels que les fuites, qui pourraient entraîner des dangers pour la sécurité, des rejets dans l’environnement ou des temps d’arrêt des processus.

Comprendre l’étanchéité et la durée de vie des régulateurs

L’étanchéité désigne la capacité de la membrane à maintenir une fermeture hermétique, empêchant ainsi les fuites de gaz à travers les limites. Dans les régulateurs, les fuites peuvent se produire à travers la membrane elle-même (perméation ou microperforations), au niveau des joints d’étanchéité, ou en raison de défaillances du matériau. Dans le cas des gaz corrosifs, les réactions chimiques aggravent ce phénomène : l’oxydation dans le chlore peut créer des microfissures, tandis que l’alcalinité de l’ammoniac provoque un gonflement de l’élastomère, perturbant ainsi le contact avec le joint. Des normes telles que l’ASTM F739 mesurent les taux de perméation, un paramètre essentiel pour garantir qu’aucun gaz ne s’échappe dans l’atmosphère ni ne contamine la zone du chapeau.

La durée de vie correspond à la période de fonctionnement de la membrane avant que ses performances ne se dégradent en dessous des niveaux acceptables ; elle est influencée par la fatigue cyclique (due aux fluctuations de pression), l’exposition aux produits chimiques et la température. Les membranes supportent des millions de cycles dans les régulateurs, mais les substances corrosives accélèrent leur usure — par exemple, le chlore peut réduire de moitié leur durée de vie en provoquant des piqûres. Des facteurs tels que l’épaisseur et le renfort améliorent la longévité ; les matériaux plus épais résistent à l’abrasion mais peuvent réduire la sensibilité.

Dans la pratique, une étanchéité insuffisante se manifeste par une augmentation progressive de la pression ou des odeurs externes, tandis qu’une durée de vie raccourcie augmente les coûts de maintenance. Dans le cas du chlore, les conditions humides favorisent la formation d’acide hypochloreux, qui attaque les liaisons des élastomères et entraîne une fragilisation. L’ammoniac, de nature polaire, imprègne les matériaux poreux, provoquant la formation de cloques internes. Les tableaux de compatibilité classent les matériaux de A (excellent) à D (mauvais), guidant ainsi les choix pour trouver un équilibre entre ces aspects. En fin de compte, les matériaux optimaux minimisent la dégradation, garantissant que les régulateurs maintiennent la pureté et la sécurité sur de longues périodes.

Matériaux courants des membranes dans les vannes de régulation de pression pour gaz spéciaux

Les membranes sont choisies parmi les métaux, les élastomères et les fluoropolymères, chacun offrant des propriétés uniques.

Membranes métalliques : l’acier inoxydable (316L) ou des alliages tels que l’Hastelloy et le Monel sont couramment utilisés pour les applications de haute pureté. Ils offrent d’excellentes propriétés de barrière, résistent à la perméation et présentent une grande résistance à la fatigue. Cependant, ils peuvent se corroder dans des environnements agressifs à moins d’être alliés — par exemple, le Monel pour les halogènes. Ils garantissent une étanchéité supérieure grâce à des joints métal sur métal, mais peuvent manquer de souplesse pour le contrôle à basse pression.

Diaphragmes en élastomère : des matériaux tels que le Buna-N (NBR), le néoprène (CR), le Viton (FKM) et l’EPDM s’imposent grâce à leur élasticité et à leurs propriétés d’étanchéité. Le Buna-N offre une résistance à l’huile mais une faible compatibilité avec les oxydants. Le néoprène offre une résistance chimique modérée. Le Viton excelle face aux acides et aux halogènes mais présente des faiblesses face aux bases comme l’ammoniac. L’EPDM résiste bien aux alcalis mais pas aux hydrocarbures. Ces matériaux absorbent les contaminants, ce qui affecte la pureté, et se dégradent par gonflement ou fissuration, réduisant ainsi leur durée de vie.

Diaphragmes en fluoropolymères : le PTFE (Téflon) et les perfluoroélastomères comme le Kalrez (FFKM) offrent une résistance universelle. L’inertie du PTFE empêche toute réaction, garantissant une longue durée de vie, bien qu’il soit perméable à certains gaz. Le Kalrez allie élasticité et résistance chimique, ce qui le rend idéal pour les conditions extrêmes.

Les hybrides en acier inoxydable revêtus de Téflon combinent ces avantages, prolongeant la durée de vie en milieu corrosif. Le choix dépend du type de gaz : les métaux pour la pureté, les élastomères pour le coût, les polymères pour la polyvalence.

Impact sur l’étanchéité et la durée de vie en présence de chlore

Le chlore, qu’il soit sec ou humide, pose de sérieux défis en raison de sa nature oxydante. Le chlore sec attaque les liaisons organiques, tandis que le chlore humide forme des acides corrosifs, accélérant la dégradation.

Pour les membranes en acier inoxydable, la compatibilité est élevée ; le 316L résiste à la corrosion par piqûres, conservant une étanchéité avec des taux inférieurs à 10⁻⁸ scc/sec. La durée de vie dépasse 10 ans dans des conditions sèches, mais l’humidité la réduit à 5-7 ans en raison de la corrosion caverneuse. Le Monel ou l’Hastelloy améliorent ces performances ; le Monel est classé A pour le chlore sec, empêchant les fuites dues à l’amincissement du matériau.

Les élastomères présentent des comportements variables : le Buna-N et le néoprène sont classés C-D ; ils gonflent de 20 à 50 % au contact du chlore, ce qui entraîne une défaillance du joint et des fuites en l’espace de quelques mois. Le Viton est classé A-B pour le chlore sec/humide, résistant à l’oxydation pendant 3 à 5 ans de service, bien que les températures élevées (>100 °C) provoquent un durcissement et des microfuites. L’EPDM est classé A pour le chlore mais son utilisation est limitée en milieu humide, sa durée de vie étant raccourcie par la fragilisation. Le PTFE et le Kalrez se distinguent :

le PTFE est classé A, imperméable au chlore, garantissant une étanchéité indéfinie et une durée de vie supérieure à 10 ans, bien que l’usure mécanique due aux cycles d’utilisation limite ses performances. Le Kalrez, classé « + », résiste aux liquides et est idéal pour des conditions variables. Dans les régulateurs, des matériaux incompatibles comme le Buna-N provoquent des défaillances rapides, tandis que les hybrides à base de PTFE permettent d’éviter cela, comme on le constate dans les applications de traitement de l’eau.

Impact sur l’étanchéité et la durée de vie avec l’ammoniac

L’ammoniac, anhydre ou aqueux, provoque une dégradation alcaline, faisant gonfler les élastomères et corroder les métaux s’il est impur.

L’acier inoxydable offre de bonnes performances avec l’ammoniac anhydre, sa faible perméabilité garantissant l’étanchéité ; la durée de vie est de 8 à 12 ans, mais des traces d’eau forment de l’hydroxyde d’ammonium, ce qui provoque des piqûres de corrosion sur les surfaces. Des alliages tels que le 316L, associés à des membranes fixées, minimisent ce phénomène.

Élastomères : le Buna-N est classé B-C pour l’ammoniac anhydre ; il gonfle et perd de son élasticité, ce qui entraîne des fuites au bout de 1 à 2 ans. Le néoprène est classé B ; il convient à l’ammoniac anhydre à basse température mais se dégrade sous l’effet de la chaleur. Le Viton est classé C pour l’ammoniac anhydre, ce qui entraîne une défaillance due à l’attaque des amines, mais A pour les solutions aqueuses. L’EPDM excelle (A pour les solutions aqueuses, C pour l’ammoniac anhydre), résistant au gonflement pendant 4 à 6 ans dans les régulateurs de réfrigération.

Fluoropolymères : le PTFE est classé A ; il empêche la perméation et offre une durée de vie supérieure à 10 ans. Le Kalrez est classé A et allie flexibilité et étanchéité. Dans la manipulation de l’ammoniac, l’EPDM ou le PTFE conservent leur intégrité, évitant ainsi les fuites dues à la dégradation observées avec le Viton.

Facteurs de sélection des matériaux et bonnes pratiques

Le choix tient compte de la concentration en gaz, de la température (par exemple, < 100 °C pour les élastomères), des cycles de pression et des exigences de pureté. Les essais de compatibilité selon la norme ISO 11114 sont essentiels. Les meilleures pratiques incluent l’utilisation de membranes fixées pour la sécurité, des inspections régulières et des solutions hybrides pour un bon équilibre.

Conclusion

Le matériau de la membrane a un impact considérable sur les performances du régulateur en présence de substances corrosives. Les métaux comme l’acier inoxydable offrent une grande durabilité, les élastomères un bon rapport qualité-prix (avec certaines réserves) et les fluoropolymères une protection universelle. Pour le chlore, le Viton ou le PTFE garantissent la longévité ; pour l’ammoniac, l’EPDM ou le Kalrez. Un choix approprié améliore l’étanchéité et prolonge la durée de vie, favorisant ainsi la sécurité et l’efficacité.

Pour en savoir plus sur la manière dont le choix du matériau de la membrane d’un régulateur de pression pour gaz spéciaux influe sur la manipulation de gaz spéciaux corrosifs, vous pouvez consulter le site de Jewellok à l’adresse https://www.specialtygasregulator.com/about/.
