Guide complet sur les régulateurs de gaz spéciaux de haute pureté

{{{sourceTextContent.subTitle}}}

Guide complet sur les régulateurs de gaz spéciaux de haute pureté

{{{sourceTextContent.description}}}

Guide complet sur les régulateurs de gaz spéciaux de haute pureté

Les régulateurs de gaz spéciaux de haute pureté sont des composants essentiels dans les secteurs où la précision, la sécurité et le contrôle de la contamination sont primordiaux. Ces dispositifs régulent la pression et le débit de gaz tels que l’hélium, l’azote, l’argon et l’hydrogène, garantissant ainsi leur distribution à des niveaux constants sans introduire d’impuretés. Contrairement aux régulateurs de gaz standard utilisés dans le soudage ou les applications industrielles générales, les versions haute pureté sont conçues pour des environnements tels que la fabrication de semi-conducteurs, la production pharmaceutique, les laboratoires d’analyse et les systèmes de gaz médicaux. La demande pour ces régulateurs a explosé avec les progrès technologiques, car même des traces de contaminants peuvent compromettre les processus ou la qualité des produits.

Dans ce guide complet, nous explorerons les principes fondamentaux des régulateurs de gaz spéciaux de haute pureté, notamment leurs principes de conception, leurs types, leurs composants clés, leurs critères de sélection, les bonnes pratiques d’installation, les procédures de maintenance, les considérations de sécurité et leurs applications concrètes. En comprenant ces aspects, les ingénieurs, les techniciens et les responsables des achats peuvent prendre des décisions éclairées afin d’optimiser les performances et la longévité des systèmes.

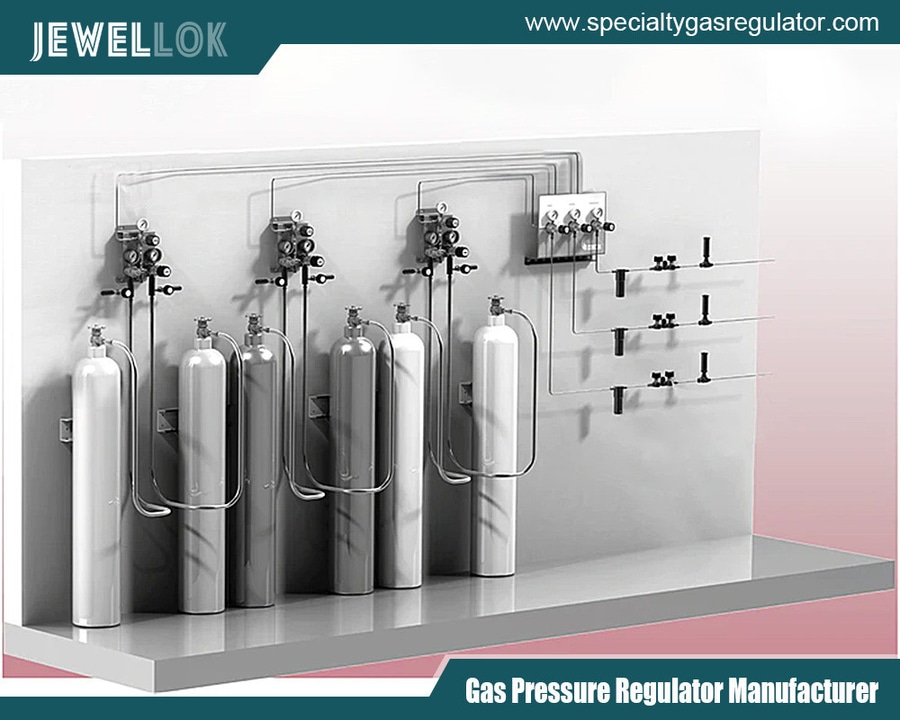

fabricant de régulateurs de gaz spéciaux de haute pureté
fabricant de régulateurs de gaz spéciaux de haute pureté
Comprendre les exigences en matière de haute pureté

Les gaz de haute pureté sont généralement classés selon des niveaux de pureté supérieurs à 99,999 % (cinq neuf) voire 99,9999 % (six neuf). Des contaminants tels que l’humidité, les particules ou les hydrocarbures peuvent provenir du régulateur lui-même s’il n’est pas correctement conçu. C’est pourquoi les régulateurs de haute pureté intègrent des caractéristiques visant à minimiser le dégazage, la diffusion et la génération de particules.

La fonction principale d’un régulateur est de réduire la pression d’un gaz sous haute pression provenant d’une bouteille ou d’une conduite d’alimentation à une pression inférieure utilisable. Ceci est réalisé grâce à un mécanisme à deux étages ou à un seul étage. Dans les applications de haute pureté, l’accent est mis sur le maintien de l’intégrité du gaz. Par exemple, en chromatographie en phase gazeuse, toute impureté introduite par le régulateur pourrait fausser les résultats analytiques, entraînant des erreurs coûteuses.

Types de régulateurs de gaz spéciaux de haute pureté

Les régulateurs de haute pureté se déclinent en différentes configurations pour répondre à des besoins spécifiques :

Régulateurs à un étage : ils réduisent la pression en une seule étape et conviennent aux applications où la pression d’entrée est stable et les débits faibles. Ils sont économiques mais peuvent présenter une dérive de la pression de sortie à mesure que la pression de la bouteille diminue.
Régulateurs à deux étages : offrant une stabilité supérieure, ils utilisent un premier étage pour réduire considérablement la pression, suivi d’un deuxième étage de réglage fin. Ils maintiennent une pression de sortie constante même lorsque la pression d’entrée varie, ce qui les rend idéaux pour les processus de longue durée.
Régulateurs de ligne : installés dans les conduites de distribution de gaz, ils gèrent des chutes de pression plus faibles et sont utilisés pour le contrôle au point d’utilisation dans les systèmes à collecteur.
Régulateurs de contre-pression : ils maintiennent la pression en amont en évacuant l’excès de gaz, ce qui est utile dans les applications d’étalonnage ou de purge.
Régulateurs ultra-haute pureté (UHP) : Conçus pour les environnements les plus exigeants, les modèles UHP présentent des surfaces électropolies et des joints testés à l’hélium pour atteindre des niveaux de pureté allant jusqu’à sept neuf.
Parmi les variantes spécialisées, on trouve des modèles résistants à la corrosion pour les gaz agressifs tels que le chlore ou l’ammoniac, ainsi que des régulateurs assistés par vide pour une distribution à pression inférieure à la pression atmosphérique.

Composants et matériaux clés

Un régulateur de haute pureté type se compose de plusieurs éléments essentiels :

– Corps et chapeau : généralement fabriqués en acier inoxydable 316L ou en laiton chromé pour résister à la corrosion et minimiser le dégagement de particules. L’acier inoxydable est privilégié pour ses faibles propriétés de dégazage.

– Membrane : Cœur du régulateur, souvent fabriquée en Hastelloy, en Elgiloy ou en acier inoxydable revêtu de PTFE. Les membranes isolent le gaz des pièces mécaniques, empêchant ainsi toute contamination.

– Siège et joints : les sièges souples utilisent des matériaux tels que le PCTFE (Kel-F) ou le PEEK pour une fermeture étanche, tandis que les sièges métal sur métal offrent une durabilité adaptée aux applications à haute pression. Les joints toriques et les joints d’étanchéité sont généralement en Viton ou en Kalrez pour garantir la compatibilité chimique.

– Manomètres : les manomètres à tube de Bourdon, dont les parties en contact avec le fluide sont en acier inoxydable, fournissent des mesures de pression précises sans introduire d’impuretés.

– Vannes et filtres : les filtres intégrés (par exemple, en métal fritté de 0,003 micron) retiennent les particules, et les vannes à pointeau permettent un contrôle précis du débit.

Les matériaux sont sélectionnés en fonction de la compatibilité avec le gaz ; par exemple, l’oxygène nécessite des composants exempts de graisse pour éviter tout risque d’inflammation.

Critères de sélection

Le choix du régulateur approprié implique l’évaluation de plusieurs facteurs :

– Type et pureté du gaz : s’assurer de la compatibilité pour éviter toute réaction ou dégradation. Pour les gaz inertes, l’acier inoxydable standard suffit, mais les gaz réactifs exigent des alliages spécialisés.

– Exigences en matière de pression et de débit : les pressions d’entrée peuvent varier de 3 000 psi au vide, avec des pressions de sortie comprises entre 0 et 500 psi. Les débits (valeurs Cv) doivent correspondre aux exigences de l’application : un Cv faible pour les instruments d’analyse, un Cv plus élevé pour les lignes de production.

– Conditions environnementales : tenez compte des températures extrêmes, de l’humidité et des vibrations. Les régulateurs chauffés empêchent la condensation dans les gaz sensibles à l’humidité.

– Certifications : vérifiez la conformité aux normes telles que l’ASTM, la CGA (Compressed Gas Association) ou la SEMI (Semiconductor Equipment and Materials International) pour une utilisation dans le domaine des semi-conducteurs.

– Rapport coût/performance : bien que les modèles UHP soient plus onéreux, ils réduisent les temps d’arrêt et les pertes liées à la contamination.

Des outils tels que les calculateurs de dimensionnement des régulateurs, mis à disposition par les fabricants, aident à déterminer le modèle optimal en fonction de ces paramètres.

Bonnes pratiques d’installation

Une installation correcte est essentielle pour préserver la pureté et la sécurité :

Préparation du site : installez l’équipement dans un endroit propre et bien ventilé, à l’écart de toute source de chaleur. Utilisez des conduites dédiées pour éviter toute contamination croisée.
Raccords : utilisez des raccords VCJ (joint frontal) ou VCO pour garantir l’étanchéité des jonctions. Évitez les raccords filetés, sauf s’ils sont scellés avec du ruban PTFE compatible avec le gaz.
Purge : avant utilisation, purgez le système avec le gaz de procédé afin d’éliminer l’air et l’humidité. Pour une pureté ultra-élevée, plusieurs cycles de purge ou des procédures de « bake-out » peuvent s’avérer nécessaires.
Montage : fixez les régulateurs à la verticale pour empêcher l’accumulation de liquide, et utilisez des supports pour les isoler des vibrations.
Contrôle : Effectuez un test d’étanchéité à l’hélium après l’installation pour garantir l’intégrité du système, en visant des taux inférieurs à 10⁻⁹ cc/sec.

Entretien et dépannage

Un entretien régulier prolonge la durée de vie du régulateur et préserve la pureté :

– Calendrier d’inspection : Vérifiez les manomètres, les joints et les filtres tous les trimestres. Remplacer les membranes tous les 1 à 2 ans ou après une exposition à des gaz incompatibles.

– Nettoyage : utiliser de l’alcool isopropylique ou des solvants homologués pour le nettoyage externe ; les pièces internes doivent être démontées en salle blanche.

– Problèmes courants :

– Glissement de pression : causé par l’usure du siège ; remplacer l’ensemble du siège.

– Fuites : inspectez les joints toriques et resserrez les raccords.

– Fluctuations : nettoyez ou remplacez les filtres s’ils sont bouchés.

Les diagnostics avancés impliquent des tests de débit et un comptage de particules pour détecter les défaillances précoces.

Considérations de sécurité

La sécurité est non négociable lors de la manipulation de gaz à haute pression :

– Décharge de pression : installer des soupapes de sûreté pour éviter toute surpression.

– Compatibilité des matériaux : une incompatibilité peut entraîner des explosions (par exemple, l’acétylène avec le cuivre).

– Équipement de protection individuelle (EPI) : utiliser des gants, des lunettes de protection et des détecteurs de gaz.

– Protocoles d’urgence : former le personnel aux procédures d’arrêt et à la gestion des fuites.

– Conformité réglementaire : respecter les normes OSHA, NFPA et les réglementations locales en matière de stockage et de manipulation.

Dans le cadre d’une utilisation avec de l’oxygène, s’assurer que tous les composants sont nettoyés à l’oxygène afin de réduire les risques d’incendie.

Applications industrielles

Les régulateurs haute pureté sont utilisés dans de nombreux secteurs :

– Semi-conducteurs : distribution de gaz dopants tels que l’arsine, sans aucune contamination, pour la fabrication de plaquettes.

– Industrie pharmaceutique : contrôle des atmosphères inertes lors de la synthèse de médicaments afin d’empêcher l’oxydation.

– Laboratoires : fourniture de gaz d’étalonnage pour les spectromètres et les chromatographes.

– Médical : régulation de l’oxygène et du protoxyde d’azote dans les hôpitaux.

– Aérospatiale : manipulation précise des propergols et des gaz d’essai.

Des études de cas montrent que le passage à des régulateurs UHP peut réduire les taux de défauts jusqu’à 50 % en microélectronique.

Fabricant de régulateurs de gaz spéciaux de haute pureté
Fabricant de régulateurs de gaz spéciaux de haute pureté
Conclusion

Les régulateurs de gaz spéciaux de haute pureté sont indispensables pour maintenir l’intégrité des processus dans les secteurs où les enjeux sont importants. En choisissant le type approprié, en garantissant une installation correcte et en respectant les protocoles de maintenance, les utilisateurs peuvent bénéficier de performances fiables et d’une sécurité optimale. À mesure que la technologie évolue, des innovations telles que les régulateurs intelligents dotés d’une surveillance via l’IoT amélioreront encore davantage l’efficacité. Investir dans des régulateurs de qualité permet non seulement de garantir la sécurité des opérations, mais aussi de stimuler la productivité et l’innovation.

Pour en savoir plus sur le guide complet des régulateurs de gaz spéciaux de haute pureté, rendez-vous sur le site de Jewellok à l’adresse https://www.specialtygasregulator.com/product-category/specialty-gas-pressure-regulators/.
