Les réseaux de gaz médicaux constituent l’une des infrastructures les plus critiques des hôpitaux modernes ; ils fournissent des gaz essentiels tels que l’oxygène, l’air médical, le protoxyde d’azote, le dioxyde de carbone et des services de vide aux blocs opératoires, aux unités de soins intensifs, aux services d’urgence et aux services de hospitalisation. Contrairement aux réseaux de gaz industriels ordinaires, les réseaux de distribution de gaz hospitaliers doivent fonctionner avec une fiabilité extrêmement élevée, car toute défaillance peut avoir une incidence directe sur la sécurité des patients.

Au cœur de chaque réseau de canalisations de gaz médicaux se trouvent les vannes de gaz médicaux, qui contrôlent, isolent, régulent et protègent l’alimentation en gaz dans l’ensemble de l’établissement de santé. Lors de situations d’urgence telles que des dommages aux canalisations, des incendies, des anomalies de pression, des pannes d’équipement ou des augmentations soudaines de la demande en gaz, les vannes de gaz médicaux jouent un rôle vital pour maintenir la disponibilité continue du gaz tout en prévenant les fuites dangereuses ou la contamination.

Comprendre le fonctionnement des vannes de gaz hospitalières en cas d’urgence aide les ingénieurs en santé, les responsables d’établissements et les fournisseurs d’équipements médicaux à concevoir des systèmes d’alimentation en gaz plus sûrs et plus fiables.

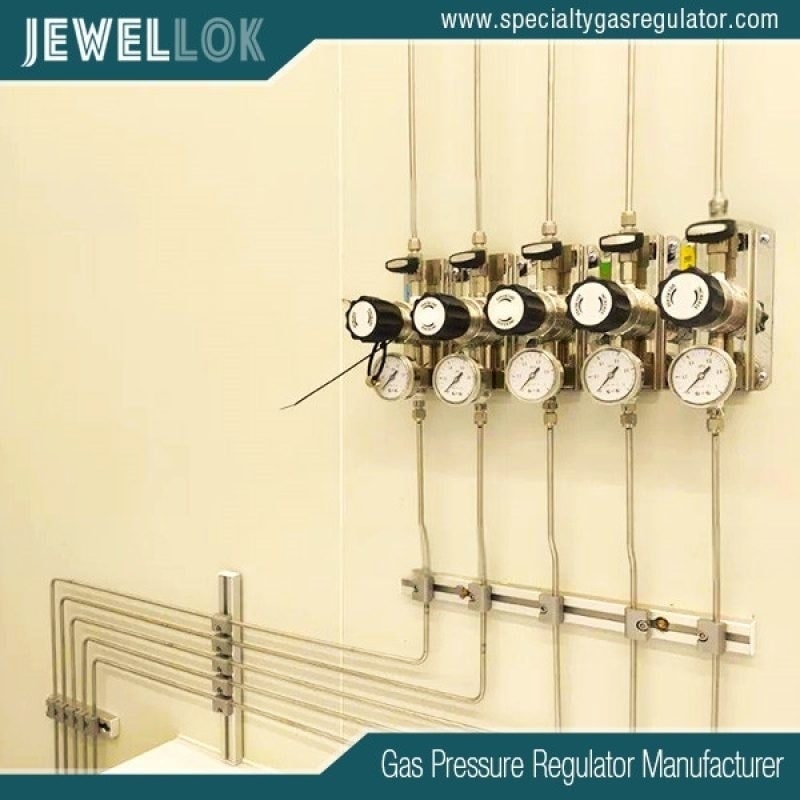

Fabricant et fournisseur de systèmes d’alimentation en gaz et en produits chimiques d’ultra-haute pureté (UHP)
Fabricant et fournisseur de systèmes d’alimentation en gaz et en produits chimiques d’ultra-haute pureté (UHP)
1. Le rôle des vannes de gaz médicaux dans les réseaux de gaz hospitaliers
Les vannes de gaz médicaux sont des composants spécialement conçus pour les réseaux de distribution de gaz dans le secteur de la santé. Elles régulent le débit des gaz médicaux depuis la source d’alimentation centrale vers les différentes zones de l’hôpital.

Un réseau de gaz hospitalier type comprend :

Des stations centrales de stockage ou d’alimentation en gaz
Des collecteurs de gaz et des systèmes de commutation automatique
Des canalisations de gaz médicaux
Des coffrets de vannes de régulation par zone
Des vannes d’arrêt de zone
Des unités terminales au chevet des patients
Des systèmes de surveillance et d’alarme
Les vannes de gaz médicaux sont installées à plusieurs endroits afin d’assurer un contrôle précis et une isolation d’urgence.

Les principales fonctions des vannes de gaz médicaux sont les suivantes :

Contrôle du débit de gaz
Les vannes de gaz médicaux régulent le débit d’oxygène, d’air médical et d’autres gaz dans les canalisations. Elles garantissent que chaque service reçoive l’alimentation en gaz appropriée à la pression requise.

Isolation d’urgence
Lorsqu’un problème survient dans une zone spécifique de l’hôpital, les vannes permettent aux techniciens de couper l’alimentation en gaz de la zone concernée sans interrompre l’ensemble du système hospitalier.

Protection de sécurité
Les vannes de gaz médicaux de haute qualité préviennent les fuites de gaz, les instabilités de pression et les risques de contamination. Leurs matériaux et leurs structures d’étanchéité sont conçus pour répondre à des exigences strictes en matière de sécurité médicale.

2. Types de vannes de gaz médicaux utilisées dans les hôpitaux
Différents types de vannes sont utilisés en fonction de leur emplacement et de leur fonction au sein du système de gaz médicaux.

Vannes d’arrêt de zone
Les vannes de zone comptent parmi les composants d’urgence les plus importants dans les hôpitaux. Elles sont généralement installées à l’intérieur de coffrets de vannes accessibles, à l’extérieur des blocs opératoires, des unités de soins intensifs et des zones réservées aux patients.

En cas d’urgence, le personnel soignant peut fermer la vanne de zone pour interrompre l’alimentation en gaz d’un service spécifique.

Par exemple :

Une fuite survient sur une canalisation dans un bloc opératoire.
L’équipe de maintenance identifie la zone touchée.
La vanne d’arrêt de zone est fermée.
Les autres services de l’hôpital continuent d’être alimentés en gaz médicaux normalement.
Cette conception empêche qu’un problème localisé ne se transforme en situation d’urgence à l’échelle de l’hôpital.

Vannes d’arrêt principales
Les vannes d’arrêt principales contrôlent l’alimentation principale en gaz médicaux entrant dans l’hôpital ou dans une partie importante du bâtiment.

Elles sont rarement fermées, car la coupure de l’alimentation principale affecte de nombreuses zones. Cependant, lors d’urgences graves telles qu’une défaillance majeure de la canalisation ou un risque d’incendie, ces vannes permettent d’isoler complètement le système.

Vannes de régulation de pression
Les réseaux de gaz médicaux nécessitent une pression stable pour garantir le fonctionnement en toute sécurité des ventilateurs, des appareils d’anesthésie et d’autres équipements médicaux.

Les vannes de régulation de pression maintiennent automatiquement le niveau de pression adéquat en réduisant la pression élevée du gaz provenant des systèmes de stockage à une pression adaptée au réseau de canalisations.

En cas de conditions de pression anormales, ces vannes contribuent à prévenir :

Les dommages matériels
L’interruption de l’alimentation en gaz
Des situations dangereuses pour les patients
Clapets anti-retour
Les clapets anti-retour permettent l’écoulement du gaz dans un seul sens. Ils empêchent le reflux de gaz qui pourrait entraîner une contamination ou des problèmes de pression.

Par exemple, si plusieurs sources d’oxygène sont raccordées entre elles, les clapets anti-retour empêchent le reflux d’une conduite d’alimentation vers une autre.

3. Comment les vannes de gaz médicaux réagissent-elles en cas d’urgence ?
La réponse aux situations d’urgence est l’une des fonctions les plus importantes des vannes de gaz hospitalières. Leur conception permet une intervention rapide pour protéger les patients et le personnel médical.

Situation d’urgence n° 1 : fuite sur une canalisation de gaz médical
Les fuites sur les canalisations constituent l’un des risques les plus graves dans les réseaux de gaz hospitaliers.

Une canalisation endommagée peut résulter :

De travaux de construction
D’un choc mécanique
Du vieillissement des infrastructures
D’une installation incorrecte
D’une défaillance de l’équipement
En cas de fuite, le processus d’intervention comprend généralement :

Étape 1 : Déclenchement de l’alarme
Les hôpitaux modernes utilisent des systèmes de surveillance des gaz médicaux qui détectent les variations de pression anormales ou les interruptions d’alimentation.

Le système d’alarme alerte :

Les ingénieurs de l’hôpital
Les responsables des installations
Le personnel médical
Étape 2 : Identification de la zone touchée
Les ingénieurs localisent la section endommagée de la canalisation en vérifiant :

Les relevés de pression
Les panneaux de surveillance des gaz
Les plans de câblage des canalisations
Étape 3 : Fermeture de la vanne de zone
La vanne d’arrêt d’urgence est fermée afin d’isoler la zone endommagée.

Cela permet d’éviter :

Une fuite continue de gaz
Les risques d’accumulation d’oxygène
Les chutes de pression dans d’autres zones de l’hôpital
Étape 4 : Réparation et tests
Après la réparation, la section isolée fait l’objet de tests visant à vérifier :

L’absence de fuite
La stabilité de la pression
La pureté du gaz
Les performances du système
La vanne n’est rouverte qu’une fois la sécurité du système confirmée.

4. Vannes de gaz médicaux en cas d’incendie
Les situations d’incendie nécessitent une attention particulière, car l’oxygène favorise la combustion et peut accroître les risques d’incendie.

Les hôpitaux sont dotés de procédures d’urgence permettant l’isolation contrôlée des alimentations en gaz médicaux.

En cas d’incendie :

Les alarmes incendie se déclenchent.
Les équipes d’intervention d’urgence évaluent la zone touchée.
Le personnel habilité ferme les vannes de zone spécifiques aux gaz médicaux si nécessaire.
L’alimentation en gaz est maintenue dans les zones critiques non touchées.
Par exemple, si un incendie se déclare dans un service hospitalier, couper l’alimentation en oxygène de cette zone peut réduire les risques d’incendie tout en permettant aux unités de soins intensifs et aux services d’urgence situés dans d’autres zones de continuer à fonctionner.

Les vannes de gaz médicaux doivent donc offrir :

Un fonctionnement rapide
Une identification claire
Une étanchéité fiable
Une accessibilité aisée
5. Réaction en cas de chute de pression des gaz médicaux
Une pression de gaz stable est essentielle au fonctionnement des équipements médicaux.

Une chute soudaine de pression peut être causée par :

Des bouteilles de gaz vides
Une panne de compresseur
Des dommages sur les canalisations
Une demande excessive en gaz
Dans ces situations, les vannes de gaz médicaux fonctionnent de concert avec des systèmes de commutation automatiques.

Par exemple :

Panne de l’alimentation en oxygène
Si la source d’oxygène principale devient indisponible :

Les systèmes de commutation automatiques basculent vers des sources d’oxygène de secours.
Les clapets anti-retour empêchent le reflux.
Les régulateurs de pression maintiennent une pression d’alimentation stable.
Des systèmes d’alarme alertent le personnel hospitalier.
Cette réponse automatique garantit une disponibilité ininterrompue de l’oxygène pour les patients en état critique.

6. Importance des matériaux des vannes et de la qualité de fabrication
Les vannes de gaz médicaux fonctionnent dans des environnements où la fiabilité est essentielle. Des vannes de mauvaise qualité peuvent entraîner des fuites, une contamination ou une défaillance du système.

Les vannes de gaz médicaux haute performance utilisent généralement des matériaux tels que :

L'acier inoxydable
Le laiton ayant subi un traitement de qualité médicale
Des composants compatibles avec le cuivre
Des matériaux d'étanchéité spécialisés
Pour les applications critiques, les vannes en acier inoxydable sont souvent privilégiées car elles offrent :

Une excellente résistance à la corrosion
Une longue durée de vie
Des performances stables
Des normes de propreté élevées
La finition de la surface interne des vannes de gaz médicaux est également importante. Des surfaces internes lisses réduisent les risques de contamination et améliorent la pureté du gaz.

Les fabricants doivent respecter des procédures strictes de contrôle qualité, notamment :

Essais de pression
Essais d’étanchéité
Inspection des matériaux
Procédures de nettoyage
Essais fonctionnels
7. Vannes de gaz médicaux automatiques ou manuelles
Les hôpitaux utilisent à la fois des systèmes de vannes manuelles et automatiques en fonction des exigences de l’application.

Vannes de gaz médicaux manuelles
Les vannes manuelles sont couramment utilisées pour l’isolation d’urgence car elles sont simples et fiables.

Leurs avantages sont les suivants :

Facilité d’utilisation
Aucune alimentation électrique externe requise
Grande fiabilité
Entretien simple
Cependant, leur utilisation nécessite du personnel formé.

Vannes de gaz médicaux automatiques
Les vannes automatiques peuvent réagir aux conditions du système sans intervention humaine.

Elles peuvent être intégrées à :

Des systèmes de contrôle par automate programmable (PLC)
Des systèmes de gestion technique des bâtiments
Des plateformes de surveillance des gaz
Des systèmes d’alarme à distance
Leurs avantages sont les suivants :

Réponse plus rapide
Surveillance en temps réel
Réduction des erreurs humaines
Meilleure gestion des situations d’urgence
Les grands hôpitaux et les établissements de santé de pointe adoptent de plus en plus des systèmes intelligents de contrôle des gaz médicaux.

8. Exigences de maintenance pour garantir la fiabilité en cas d’urgence
Même les vannes de gaz médicaux de la plus haute qualité nécessitent une maintenance régulière pour garantir leur bon fonctionnement en cas d’urgence.

Les équipes de maintenance hospitalières doivent inspecter régulièrement :

Le fonctionnement des vannes
Les vannes doivent s’ouvrir et se fermer sans à-coups, sans résistance excessive.

Les tests d’étanchéité
Les tests d’étanchéité permettent d’identifier les joints endommagés ou les problèmes de raccordement.

La surveillance de la pression
Des variations de pression anormales peuvent indiquer des problèmes au niveau des vannes ou des canalisations.

Étiquettes d’identification
Les vannes d’urgence doivent être munies d’étiquettes claires indiquant :

Le type de gaz
La zone contrôlée
Les instructions d’utilisation
Exercices d’urgence
Le personnel hospitalier doit connaître :

L’emplacement des vannes
Les procédures d’urgence
Les méthodes d’utilisation autorisées
Une formation régulière réduit le temps de réaction lors de situations d’urgence réelles.

9. Évolution future des systèmes de vannes de gaz médicaux intelligents
Avec le développement des hôpitaux intelligents, la technologie des vannes de gaz médicaux gagne en intelligence.

Les futurs systèmes pourraient inclure :

La surveillance à distance
Les ingénieurs peuvent surveiller l’état des vannes via des plateformes logicielles centralisées.

La réponse d’urgence automatisée
Les vannes intelligentes peuvent isoler automatiquement les sections de canalisations anormales en fonction des données de pression et des capteurs.

Maintenance prédictive
L’analyse des données permet d’identifier les défaillances potentielles avant qu’elles ne se produisent.

Intégration aux systèmes numériques hospitaliers
Les réseaux de gaz médicaux peuvent se connecter à :

Les systèmes d’automatisation des bâtiments
Les plateformes de gestion hospitalière
Les systèmes de surveillance IoT
Ces technologies améliorent la sécurité, l’efficacité et la fiabilité opérationnelle.

Systèmes de collecteurs de commutation pour gaz spéciaux
Systèmes de collecteurs de commutation pour gaz spéciaux
Conclusion
Les vannes de gaz médicaux constituent des composants de sécurité essentiels dans l’infrastructure hospitalière. Lors de situations d’urgence telles que des fuites de canalisations, des incendies, des chutes de pression ou des augmentations imprévues de la demande en gaz, ces vannes assurent une isolation rapide, un contrôle de la pression et la protection du système.

Un système fiable de vannes de gaz médicaux garantit que les zones critiques continuent de recevoir les gaz essentiels tout en empêchant les risques de se propager dans l’ensemble de l’hôpital.

À mesure que les établissements de santé se modernisent, la demande en vannes de gaz médicaux de haute qualité, en systèmes de surveillance intelligents et en solutions fiables de distribution de gaz continuera de croître. Les hôpitaux, les ingénieurs et les fabricants d’équipements médicaux doivent accorder la priorité à la qualité des vannes, à leur installation correcte et à leur entretien régulier afin de garantir un approvisionnement en gaz médicaux sûr et ininterrompu dans toutes les situations d’urgence.
