Comment fonctionne le régulateur d'azote à deux étages ?

{{{sourceTextContent.subTitle}}}

Comment fonctionne le régulateur d'azote à deux étages ?

{{{sourceTextContent.description}}}

Dans des secteurs allant de l'emballage alimentaire et de la distribution de boissons au traitement chimique et à la découpe au laser, l'alimentation précise, sûre et constante en gaz inertes tels que l'azote est essentielle. Au cœur de ce système d'alimentation contrôlée se trouve un équipement crucial : le régulateur de pression. Si les régulateurs à un étage sont courants pour de nombreuses applications, lorsque la stabilité et la fiabilité sont indispensables, le régulateur d’azote à deux étages s’impose comme l’instrument de choix. Mais qu’est-ce qui le distingue, et comment son mécanisme interne permet-il d’atteindre des performances aussi supérieures ? Cet article explore la conception technique, le fonctionnement et les avantages du régulateur à deux étages.

Le rôle fondamental d’un régulateur

Tout d’abord, il est essentiel de comprendre le problème fondamental qu’un régulateur permet de résoudre. L’azote est généralement stocké dans des bouteilles à haute pression, à des pressions pouvant varier de 2 200 à 6 000 psi (livres par pouce carré). La plupart des applications nécessitent toutefois des pressions de service comprises entre 5 et 150 psi. La fonction principale d’un régulateur est de réduire cette pression élevée et variable de la bouteille à une pression plus faible, utilisable et stable, indépendamment des fluctuations de l’alimentation en entrée.

Un régulateur à un étage effectue cette réduction en une seule étape. Bien qu’efficace pour de nombreuses tâches, il présente une limite inhérente : à mesure que la bouteille se vide, la pression d’entrée chute, entraînant une baisse progressive de la pression de sortie — un phénomène connu sous le nom de « fluage » ou « chute de pression ». C’est là que la conception à deux étages prend tout son sens.

Fabricants de vannes pour gaz de haute pureté en Chine
Fabricants de vannes pour gaz de haute pureté en Chine

Le principe fondamental : deux réductions en série

Un régulateur d’azote à deux étages est, par essence, constitué de deux régulateurs à un seul étage intégrés dans un boîtier compact. Il effectue la réduction de pression en deux étapes distinctes et séquentielles :

Premier étage : réduit la pression extrêmement élevée et variable de la bouteille à une pression intermédiaire constante.
Deuxième étage : prend cette pression intermédiaire déjà modérée et la réduit encore davantage jusqu’à la pression de sortie précise et finement réglée définie par l’utilisateur.
Ce système en cascade isole efficacement le deuxième étage des variations brutales de pression au sein de la bouteille, ce qui se traduit par une stabilité de sortie exceptionnelle.

Anatomie et mécanisme de fonctionnement

Analysons, composant par composant, le parcours interne de l’azote à travers le régulateur à deux étages.

Le premier étage : le garant d’une pression constante
Entrée et chambre haute pression : le gaz pénètre depuis la bouteille dans la chambre haute pression du premier étage.
Membrane et ressort du premier étage : cet étage est généralement à ressort et préréglé en usine. Un ressort large et robuste exerce une force sur un diaphragme, qui est lui-même relié à un siège de soupape. La force du ressort est calibrée pour maintenir une pression intermédiaire spécifique (généralement comprise entre 200 et 400 psi, selon le modèle).
Fonctionnement à compensation automatique : C’est là que réside le génie du premier étage. Imaginez que la bouteille soit pleine (par exemple, à 2 200 psi). La haute pression s’exerce contre le diaphragme, contribuant à fermer le siège de soupape et à limiter le débit, ce qui permet de maintenir la pression intermédiaire réglée. À mesure que la bouteille se vide (par exemple jusqu’à 500 psi), la force exercée sur la membrane diminue. La force relative du ressort, désormais plus importante, pousse la membrane à ouvrir légèrement davantage le siège de soupape. Cet ajustement automatique permet à davantage de gaz de passer à partir d’une pression source plus faible afin de maintenir la même pression intermédiaire.
Résultat : que la bouteille soit pleine ou presque vide, le gaz sortant du premier étage et entrant dans la chambre intermédiaire est à une pression quasi constante.

Le deuxième étage : le régulateur de précision
Chambre intermédiaire : cette chambre maintient le gaz à la pression de sortie désormais stable du premier étage.
Diaphragme, ressort et molette de réglage du deuxième étage : cet étage est réglable par l’utilisateur. Tourner la molette externe comprime ou détend un ressort de commande, qui appuie sur un deuxième diaphragme (souvent plus sensible).
Mécanisme de vanne à la demande : la membrane est reliée à un deuxième siège de vanne. Lorsqu’une vanne de sortie (comme un robinet à bière ou un chalumeau de découpe) est ouverte en aval, la pression dans la chambre basse pression chute momentanément. Le ressort de commande pousse la membrane vers le bas, ouvrant le siège de soupape pour permettre à davantage de gaz provenant de la chambre intermédiaire de s’écouler, rétablissant ainsi la pression réglée. Lorsque la soupape en aval se ferme, la pression augmente, pousse la membrane vers le haut et ferme le siège de soupape.
Résultat : l’utilisateur règle la pression de sortie exacte requise pour l’application. Le mécanisme de deuxième étage réagit instantanément à la demande en aval, assurant un contrôle et un débit précis.

L’avantage décisif : la stabilité dans des conditions variables

Pour illustrer la supériorité de la conception à deux étages, examinez le graphique représentant la pression de sortie en fonction de la pression de la bouteille.

Régulateur à un étage : le graphique présente une courbe descendante nette. À mesure que la pression de la bouteille diminue, de pleine à vide, la pression de sortie chute de manière significative. Cette « chute » peut affecter la qualité du processus, la gazéification des boissons ou la précision de découpe.
Régulateur à deux étages : le graphique présente une ligne horizontale presque plate. La pression de sortie reste pratiquement constante, depuis une bouteille pleine jusqu’à une pression d’entrée très faible. La compensation assurée par le premier étage absorbe les variations du côté de l’alimentation, offrant ainsi une base solide comme le roc sur laquelle le deuxième étage peut s’appuyer.

Résumé des principaux avantages :

Pression de distribution constante : élimine la chute de pression, garantissant des performances constantes.
Sécurité renforcée : assure un approvisionnement en gaz plus fiable et prévisible, réduisant les risques liés aux pics ou aux chutes de pression.
Précision accrue : essentielle pour les applications sensibles telles que la chromatographie, la recherche et la distribution de boissons de haute qualité.
Compensation automatique : nécessite moins d’interventions et de réglages de la part de l’utilisateur tout au long de la durée de vie de la bouteille.

Comparaison : régulateurs à deux étages vs régulateurs à un seul étage

Caractéristique Régulateur à deux étages Régulateur à un seul étage
Stabilité de la pression Excellente ; chute minimale. Bonne au départ, mais diminue à mesure que la bouteille se vide.
Construction Plus complexe, deux mécanismes dans un seul corps. Plus simple, un seul mécanisme de réduction.
Coût Investissement initial plus élevé. Plus économique.
Poids/taille Généralement plus volumineux et plus lourd. Plus compact et léger.
Idéal pour Applications critiques, processus de longue durée, systèmes de haute pureté, systèmes de tirage de boissons. Tâches plus courtes, applications moins critiques, points d’utilisation où la pression d’alimentation est stable.

Applications courantes des régulateurs d’azote à deux étages

La stabilité des régulateurs à deux étages les rend indispensables dans :

L’industrie agroalimentaire : systèmes de tirage de bière (où une pression constante est essentielle pour une carbonatation et un service corrects), la conservation du vin et les boissons enrichies en azote comme le café infusé à froid (« nitro »).
Laboratoires et analyses : chromatographie en phase gazeuse (CPG), préparation d’échantillons et environnements où même de légères fluctuations de pression peuvent compromettre les expériences ou les étalonnages.
Lasers et découpe : l’azote est souvent utilisé comme gaz d’assistance dans la découpe au laser pour obtenir des bords nets et exempts d’oxydation. La constance de la pression est essentielle à la qualité de la découpe.
Fabrication électronique : dans le soudage et la production de circuits imprimés, où des atmosphères inertes sont nécessaires.
Aéronautique et systèmes de haute pureté : où la fiabilité et la sécurité sont primordiales.

Conseils de sélection et d’entretien

Choix d’un régulateur : Choisissez des matériaux compatibles avec la pureté de votre gaz (par exemple, du laiton pour les applications standard, de l’acier inoxydable pour les applications de haute pureté ou corrosives). Assurez-vous que le raccord d’entrée (raccord CGA) correspond à votre bouteille et que le raccord de sortie est adapté à votre tuyau ou à votre système. Vérifiez que les plages de pression (entrée, intermédiaire et sortie) répondent à vos besoins.
Sécurité d’utilisation : Ouvrez toujours lentement la vanne de la bouteille. Avant le raccordement, « entrouvrez » brièvement la vanne de la bouteille pour éliminer les débris. Utilisez un régulateur uniquement pour le gaz auquel il est destiné (N₂).
Entretien : Vérifiez régulièrement l’absence de fuites à l’aide d’une solution de détection de fuites. Faites inspecter et entretenir les régulateurs par du personnel qualifié chaque année ou conformément aux recommandations du fabricant. N’utilisez jamais d’huile ni de graisse sur les régulateurs, car cela peut provoquer des réactions violentes avec l’oxygène à haute pression (rappel essentiel même lors de l’utilisation d’azote, car les équipements peuvent être mal raccordés).

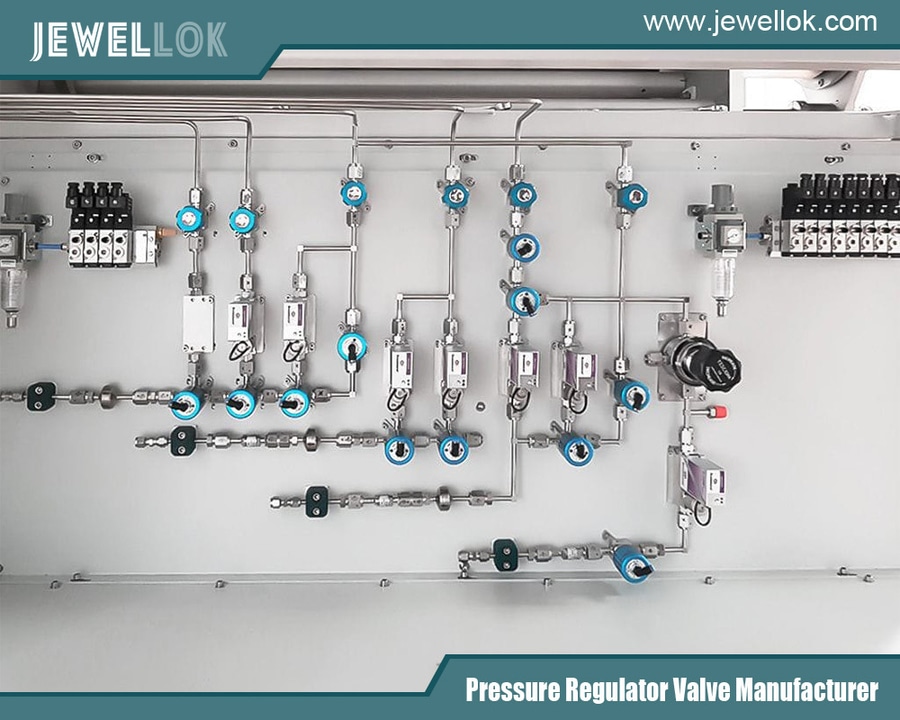

Système d’alimentation en gaz dans l’industrie des semi-conducteurs
Système d’alimentation en gaz dans l’industrie des semi-conducteurs
Conclusion

Le régulateur d’azote à deux étages est un chef-d’œuvre de la pneumatique appliquée. En divisant la tâche colossale de la réduction de pression en deux étapes distinctes — d’abord la création d’une pression intermédiaire stable, puis le contrôle précis par l’utilisateur —, il offre un niveau inégalé de régularité et de fiabilité. C’est la danse interne plus complexe de ses ressorts, membranes et vannes qui permet d’obtenir cette courbe parfaitement plate sur le graphique de pression, ce qui se traduit directement par une qualité constante des produits, des résultats scientifiques reproductibles et des processus industriels sûrs. Bien qu’il ne soit pas indispensable pour toutes les tâches, dans les applications où la stabilité de la pression est synonyme de réussite, le régulateur à deux étages n’est pas seulement un outil ; c’est le moteur fondamental de la précision.

Pour en savoir plus sur le fonctionnement du régulateur d’azote à deux étages, rendez-vous sur le site de Jewellok à l’adresse https://www.jewellok.com/.
