Comment choisir la bonne longueur d'élingue à chaîne

{{{sourceTextContent.subTitle}}}

Guide pratique pour choisir la longueur d'une élingue à chaîne en fonction des dimensions de la charge, des points de levage, de l'angle d'inclinaison de l'élingue et de la hauteur libre.

{{{sourceTextContent.description}}}

Le choix de la bonne longueur d’élingue à chaîne est essentiel pour obtenir une configuration de levage stable et pratique. La longueur adéquate ne dépend pas uniquement du poids de la charge. Il convient de prendre en compte les dimensions de la charge, la position des points de levage, le type d’attache, l’angle de l’élingue, la hauteur libre disponible et la limite de charge admissible (WLL) requise.

Commencez par mesurer la charge et par identifier la position et l'espacement de ses points de levage. Une élingue trop courte risque de ne pas atteindre correctement les points de levage ou de créer un angle d'élingage inadapté. Une élingue excessivement longue peut abaisser la charge trop bas, réduire le contrôle et nécessiter une hauteur de levage supplémentaire.

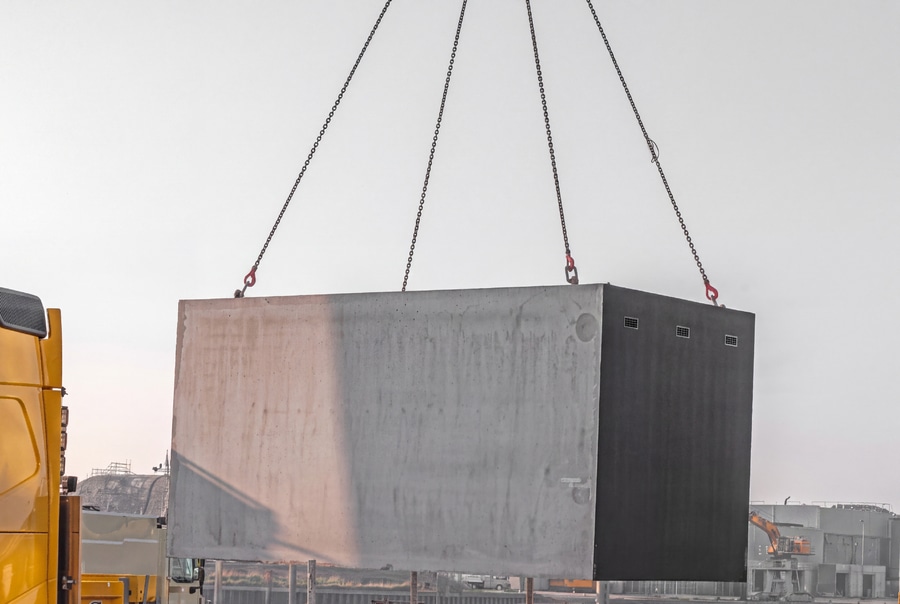

Pour les élingues à plusieurs brins, l’angle et la longueur sont étroitement liés. À mesure que les brins s’écartent de la verticale, la longueur requise de chaque brin peut augmenter, tandis que la tension dans chaque brin s’accroît également. Par conséquent, la longueur de l’élingue doit être choisie en fonction de l’angle de levage prévu, plutôt que d’être considérée comme une dimension indépendante.

Il est également important de distinguer la portée d’une élingue assemblée de la longueur de la chaîne en vrac. Une élingue à chaîne complète peut comprendre un maillon de tête, des brins de chaîne, des crochets, des maillons de raccordement et des dispositifs de raccourcissement ; ainsi, la portée totale n’est pas nécessairement identique à la longueur physique de la chaîne.

Lors de la commande d’une élingue à chaîne, précisez la classe de résistance de la chaîne, le diamètre de la chaîne, le nombre de brins, la portée requise, le poids de la charge, le type d’attache, le type de crochet, le maillon de tête et l’angle de travail, le cas échéant. Le fabricant pourra alors configurer l’élingue complète en fonction de la capacité requise et de la géométrie de levage.

La meilleure élingue à chaîne n’est pas simplement l’option la plus longue ou la plus courte disponible. C’est celle qui offre une portée suffisante tout en respectant la charge maximale d’utilisation (CMU), l’angle d’élingage, la hauteur libre et la stabilité de la charge requis.

Voici un processus de sélection pratique :

Mesurer la charge → Identifier les points de levage → Déterminer l’attache → Vérifier l’angle d’élingage → Calculer la portée requise → Confirmer la CMU et les composants
