Qu'est-ce que la charge maximale d'utilisation (WLL) des chaînes de levage et comment est-elle déterminée ?

{{{sourceTextContent.subTitle}}}

Comprendre la charge maximale d'utilisation (WLL) des chaînes de levage, leur résistance à la rupture, leur coefficient de sécurité et les principaux facteurs qui déterminent la capacité de levage nominale.

{{{sourceTextContent.description}}}

La charge maximale d'utilisation (WLL) d'une chaîne de levage correspond à la charge maximale qu'une chaîne de levage ou une élingue à chaîne est conçue pour supporter dans des conditions d'utilisation spécifiées. Il s'agit de l'une des spécifications les plus importantes lors du choix de chaînes de levage de classe 80, de classe 100 ou d'autres classes.

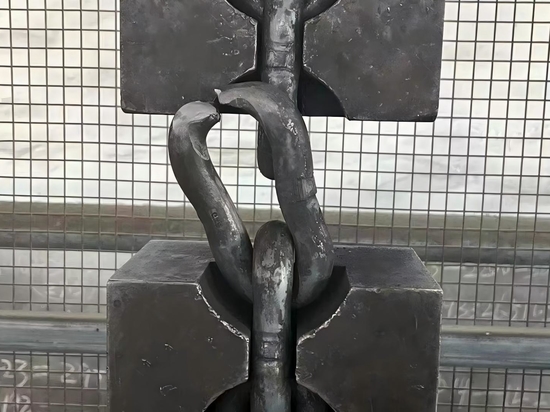

Il ne faut pas confondre la WLL avec la résistance à la rupture. La résistance à la rupture correspond à la charge associée à la rupture lors d’essais destructifs, tandis que la WLL est la capacité nominale prévue pour les opérations de levage normales. La différence entre ces deux valeurs offre une marge de sécurité importante.

Pour de nombreux systèmes d’élingues en acier allié, on utilise un coefficient de sécurité minimal de 4:1. En termes simplifiés :

Force de rupture minimale ≥ 4 × charge maximale d'utilisation (WLL)

Par exemple, une chaîne d'une charge maximale d'utilisation de 2 tonnes, soumise à un coefficient de sécurité de 4:1, nécessiterait une force de rupture minimale d'au moins 8 tonnes. Cela ne signifie pas pour autant que la chaîne peut être utilisée pour soulever 8 tonnes : la charge maximale d'utilisation autorisée reste de 2 tonnes.

Plusieurs facteurs déterminent la charge maximale d’utilisation (WLL) finale d’une chaîne de levage :

Classe de la chaîne → Diamètre de la chaîne → Propriétés du matériau → Qualité de fabrication → Traitement thermique → Essais → Norme applicable

La classe joue également un rôle important. Au sein de systèmes normalisés comparables, une chaîne de levage de classe 100 offre généralement une charge maximale d’utilisation (WLL) supérieure à celle d’une chaîne de classe 80 pour un même diamètre nominal. C’est pourquoi la capacité d’une chaîne ne doit jamais être déterminée uniquement à partir de son diamètre.

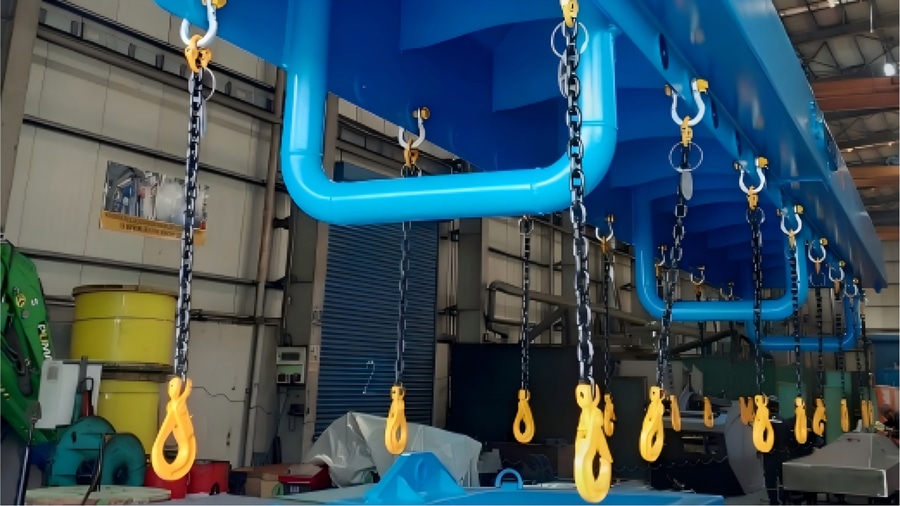

Pour les élingues à chaîne, la configuration doit également être prise en compte. Une élingue à un brin, à deux brins ou à quatre brins fabriquée à partir de la même chaîne peut présenter des capacités nominales différentes. Dans les configurations à plusieurs brins, l’augmentation de l’angle de l’élingue par rapport à la verticale augmente la tension supportée par chaque brin.

L’ensemble de levage complet a également son importance. Les crochets, maillons d’extrémité, maillons de raccordement, dispositifs de raccourcissement et autres composants porteurs doivent présenter des caractéristiques nominales adaptées. Une chaîne plus résistante ne peut pas augmenter la charge maximale d’utilisation (WLL) d’un composant de capacité inférieure.

La séquence de sélection pratique est la suivante :

Charge maximale → Configuration de l’élingue → Angle de l’élingue → WLL requise → Classe de la chaîne → Diamètre de la chaîne → Vérification des composants

Le principe est simple : la WLL correspond à la capacité de travail à prendre en compte lors du choix d’une chaîne de levage, et non à sa résistance à la rupture.
