Comment choisir le bon diamètre de chaîne de levage

{{{sourceTextContent.subTitle}}}

Choisissez la taille de la chaîne en fonction de la charge, de la charge maximale d'utilisation (WLL), de la classe de résistance et de la configuration de l'élingue — et non pas uniquement en fonction du diamètre.

{{{sourceTextContent.description}}}

Pour choisir le bon diamètre de chaîne de levage, il faut avant tout bien cerner les besoins réels en matière de levage. Une chaîne plus épaisse offre généralement une limite de charge admissible (WLL) plus élevée pour une même classe de résistance, mais le diamètre à lui seul ne détermine pas la charge qu’une chaîne de levage peut supporter en toute sécurité.

Pour faire le bon choix, il convient de suivre une séquence simple :

Charge → Configuration de l'élingue → Classe de la chaîne → WLL → Diamètre de la chaîne

Il faut tout d’abord déterminer la charge maximale et savoir si l’application nécessite une élingue à une ou plusieurs branches. Pour les élingues à plusieurs branches, l’angle de l’élingue doit également être pris en compte, car plus l’angle s’éloigne de la verticale, plus la tension sur chaque branche augmente.

La classe de la chaîne est tout aussi importante. Les chaînes de levage de classe 80 et de classe 100 peuvent présenter des WLL différentes même si elles ont le même diamètre nominal. Par exemple, il ne faut pas supposer qu’une chaîne de 10 mm de classe 80 et une chaîne de 10 mm de classe 100 ont la même capacité de levage.

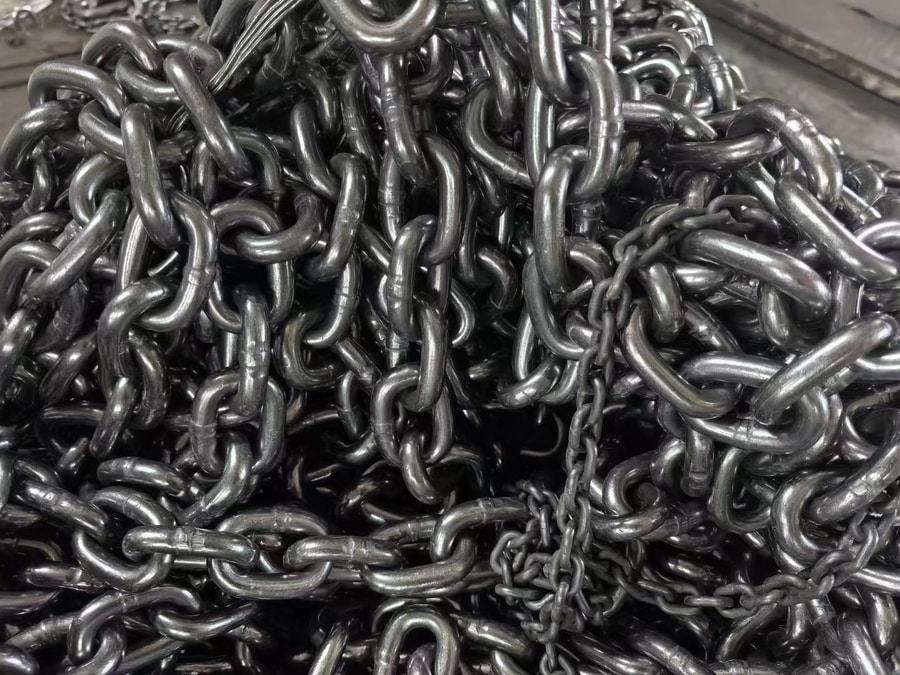

Les diamètres courants des chaînes de levage sont notamment 6 mm, 8 mm, 10 mm, 13 mm, 16 mm et 20 mm, des dimensions plus grandes étant disponibles pour les applications nécessitant une capacité plus élevée. Cependant, ces dimensions ne doivent en aucun cas servir de référence universelle en matière de capacité.

Une fois que la charge requise, la configuration de l’élingue et la classe de la chaîne sont connues, consultez le tableau des charges de travail maximales (WLL) du fabricant et choisissez un diamètre de chaîne dont la capacité nominale répond aux exigences de levage.

Le principe fondamental est simple : choisissez d’abord la charge de travail maximale (WLL), puis le diamètre de la chaîne. Cela permet d’éviter à la fois un sous-dimensionnement et un surdimensionnement inutile, tout en garantissant que la chaîne est correctement adaptée à l’application de levage.
