Comment le coefficient de frottement détermine-t-il la réussite ou l'échec d'un assemblage de boulons ?

{{{sourceTextContent.subTitle}}}

serrage de boulons, solution de vissage automatique, système d'alimentation et de serrage automatique des vis

{{{sourceTextContent.description}}}

Dans le monde de l'assemblage de boulons, nous nous concentrons souvent sur la valeur du couple - ce chiffre clairement visible sur la clé. Les ingénieurs fixent strictement le couple en fonction des normes, et les opérateurs effectuent le serrage avec précision. Cependant, un "contrôleur" caché joue un rôle décisif en coulisses : le coefficient de frottement.

Nombreux sont ceux qui croient à tort que le serrage est tout, mais ils ne se rendent pas compte que jusqu'à 90 % du couple de serrage est utilisé pour surmonter le frottement. Seuls 10 % du couple sont réellement convertis en précharge (force de serrage) dont nous avons besoin. Comprendre l'influence du coefficient de frottement est le premier pas vers un assemblage de boulons de haute qualité.

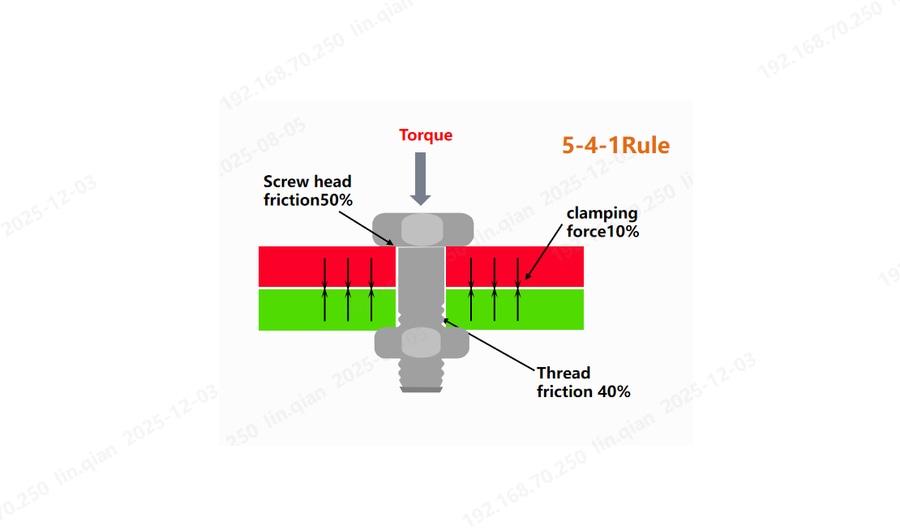

La "triple consommation" du couple de serrage

Pour comprendre le coefficient de frottement, il faut d'abord savoir où va le couple de serrage. Lorsque nous appliquons un couple, il est principalement consommé à trois endroits :

Le frottement du filetage (≈ 40 %) : frottement entre le filetage du boulon et celui de l'écrou ou du trou taraudé.

Le frottement de la surface d'appui (≈ 50 %) : frottement sous la tête du boulon ou la bride de l'écrou contre la surface des pièces serrées.

Précharge génératrice (≈ 10 %) : la partie qui étire finalement le boulon et produit la force de serrage pour maintenir les pièces ensemble.

Comme on peut le voir, le frottement consomme la majeure partie du couple d'entrée. Le coefficient de frottement est le paramètre essentiel qui mesure l'ampleur de ces forces de frottement.

Comment le coefficient de frottement affecte directement la qualité de l'assemblage

Les fluctuations du coefficient de frottement provoquent directement une énorme dispersion de la précharge, ce qui entraîne deux risques extrêmes :

Scénario 1 - Coefficient de frottement trop faible (trop lisse)

Résultat : Lorsque le couple cible est atteint, le frottement étant trop faible, la proportion du couple utilisée pour créer la précharge devient relativement importante.

Risque : le boulon est trop étiré, ce qui produit une précharge excessive. Dans les cas légers, les pièces serrées sont écrasées ou le joint est défaillant ; dans les cas graves, le boulon cède, s'allonge, voire se brise, ce qui entraîne une défaillance catastrophique.

Scénario 2 - Coefficient de frottement trop élevé (trop rugueux)

Résultat : Lorsque le couple cible est atteint, la majeure partie du couple est consommée par le frottement.

Risque : La précharge est insuffisante. Cela entraîne un relâchement de l'articulation, un glissement des pièces l'une par rapport à l'autre et une ouverture de l'interface ; sous l'effet de charges vibratoires, le problème s'aggrave rapidement, entraînant à nouveau une défaillance de l'articulation.

Facteurs clés influençant le coefficient de frottement

Pour contrôler le coefficient de frottement, il faut d'abord comprendre les facteurs qui l'influencent :

Le traitement de surface et le revêtement : Différents traitements tels que le zingage, le Dacromet, la phosphatation et l'oxydation modifient considérablement le coefficient de frottement. Les revêtements lubrifiants (par exemple, MoS₂, PTFE) peuvent stabiliser et réduire le coefficient de frottement.

Conditions de lubrification : Utilise-t-on de l'huile ou de la graisse ? Quel type ? L'uniformité et la stabilité du lubrifiant sont cruciales. Le frottement à sec, la lubrification à l'huile et la lubrification à la graisse présentent des différences considérables en termes de coefficient de frottement.

L'appariement des matériaux : l'interaction entre la dureté du matériau du boulon et de la pièce serrée et la rugosité de la surface.

Vitesse de serrage : dans certains cas, la vitesse de serrage affecte la distribution du lubrifiant et le régime de frottement.

Serrage répété : Lorsque la même paire boulon-écrou est démontée et réutilisée, l'état de surface et le coefficient de frottement changent.

Comment gérer efficacement le coefficient de frottement et obtenir un assemblage fiable ?

Face aux défis posés par le coefficient de frottement, l'industrie moderne propose des solutions éprouvées :

La méthode couple-angle
Au lieu de s'appuyer uniquement sur le couple, cette méthode applique d'abord un couple de démarrage pour éliminer le jeu, puis tourne selon un angle spécifié. L'allongement du boulon étant proportionnel à l'angle de rotation, cette méthode permet de contrôler plus directement la précharge et de réduire l'influence de la dispersion du coefficient de frottement.

Utiliser des agents stabilisateurs de frottement
Appliquez l'huile ou la pâte lubrifiante spécifiée pendant l'assemblage et veillez à ce que la marque, le modèle et la quantité soient cohérents. Cela garantit la stabilité du coefficient de frottement d'un lot à l'autre.

Mesure directe de la précharge
Pour les assemblages critiques, adoptez des méthodes plus directes telles que les jauges d'allongement des boulons ou les boulons instrumentés avec des capteurs pour contrôler directement la précharge, en contournant complètement le problème du coefficient de frottement.

Normaliser le processus d'assemblage
Établissez des instructions de travail strictes qui définissent clairement les revêtements des boulons et des écrous, les lubrifiants, les outils de serrage et les procédures de serrage, et offrez une formation professionnelle aux opérateurs.

Les servomoteurs intelligents Danikor, avec leur contrôle intelligent, leur surveillance intelligente et leurs performances fiables, fournissent des solutions de serrage de haute qualité pour la fabrication automobile et d'autres industries d'assemblage mécanique, aidant les entreprises à améliorer continuellement la qualité des produits et l'efficacité de la production pour répondre à la demande du marché pour des produits de haute qualité
