Comment déterminer si les vis sont correctement soufflées en position par un dispositif d'alimentation en vis soufflante ?

{{{sourceTextContent.subTitle}}}

alimentateur automatique de vis, module de serrage par soufflage, système de vissage automatique

{{{sourceTextContent.description}}}

Dans les applications de serrage et d'assemblage automatisés, les visseuses à soufflage sont largement utilisées dans diverses lignes de production en raison de leur capacité d'alimentation en vis à grande vitesse. Cependant, lors de l'alimentation à grande vitesse, des problèmes tels que des vis qui n'atteignent pas la bonne position, des blocages ou des alimentations manquées, s'ils ne sont pas détectés rapidement, peuvent entraîner une défaillance de l'assemblage ou même des dommages à l'équipement. Par conséquent, un mécanisme précis de détection de la position est un support technique essentiel pour les dispositifs d'alimentation par soufflage. L'analyse suivante explore la logique de base qui permet de déterminer si une vis a été soufflée avec succès, sous trois angles : les principes de détection, la composition du système et la valeur pratique.

I. Principe de base de la détection : Identification précise grâce à la technologie des capteurs

La détection de la position des distributeurs par soufflage repose principalement sur la détection en temps réel des vis au moyen de capteurs, qui déterminent l'état de la position de la vis en fonction des variations des signaux physiques. Parmi ces capteurs, les capteurs de proximité à anneau constituent la solution technique la plus largement utilisée.

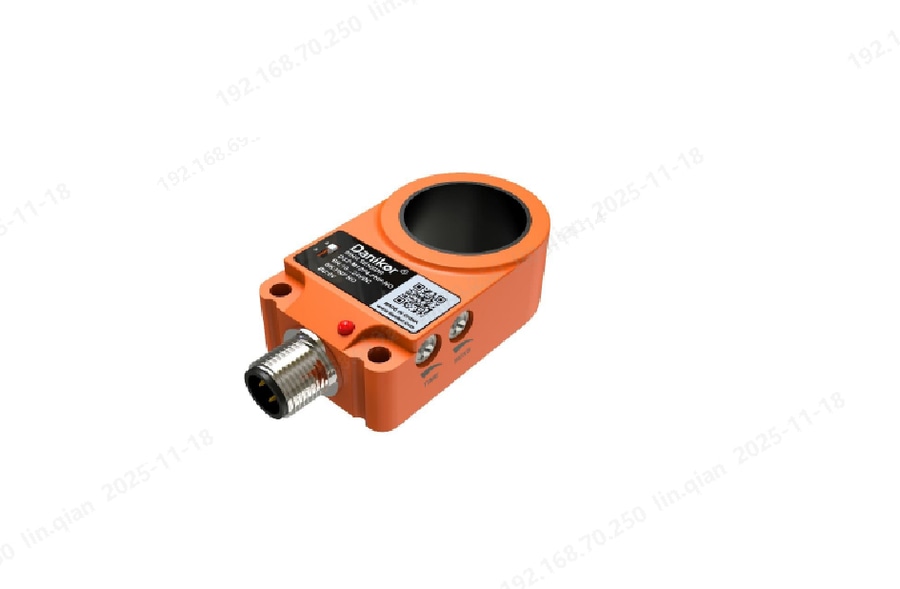

Mécanisme de fonctionnement des capteurs de proximité à anneau
Ces capteurs fonctionnent selon le principe de l'induction électromagnétique. Lorsqu'elle est alimentée, la bobine interne génère un champ magnétique stable. Lorsqu'une vis métallique passe dans la zone de détection annulaire du capteur, un courant induit (effet de Foucault) est généré à l'intérieur de la vis. Le champ magnétique créé par ce courant induit perturbe l'équilibre magnétique initial du capteur. En détectant ce changement, le capteur peut déterminer avec précision si une vis a franchi le point de détection et envoyer immédiatement un signal électrique au système de contrôle.

Détection à deux points pour une double vérification
Pour éviter toute erreur d'appréciation à partir d'un seul point de détection, une solution courante consiste à installer un capteur à l'entrée du tube de soufflage et un autre près de l'extrémité de sortie (à proximité du mécanisme de serrage). Ce n'est que lorsque la vis déclenche séquentiellement les deux capteurs que le système de contrôle confirme que la vis a entièrement traversé le chemin d'alimentation et atteint la position désignée. Si un seul capteur est déclenché ou si l'intervalle de signal est anormal, le système détermine une anomalie d'alimentation (par exemple, un blocage ou une orientation incorrecte de la vis). Ce mécanisme de vérification à deux points améliore considérablement la précision de la détection et réduit les faux positifs.

Adaptabilité Optimisation de la conception
Pour les vis de spécifications différentes, les capteurs peuvent ajuster des paramètres tels que la distance de détection et la sensibilité pour assurer la compatibilité. Certains systèmes avancés intègrent également une détection auxiliaire infrarouge, utilisant l'obstruction lumineuse pour déterminer la présence de la vis, complétant l'induction électromagnétique et améliorant la fiabilité de la détection pour les vis spéciales (par exemple, celles avec des revêtements de surface isolés).

II. Composition du système de détection : Contrôle en boucle fermée de la perception à l'exécution

La détection en position n'est pas l'opération indépendante d'un seul capteur, mais un système en boucle fermée composé de trois modules principaux : la perception, le contrôle et l'exécution, garantissant une interaction coordonnée entre la détection et les opérations ultérieures.

Couche de perception : Surveillance multidimensionnelle de l'état
Outre les principaux capteurs de position, la couche de perception comprend des capteurs de présence matérielle et des composants de détection des défaillances. Le capteur de présence de matériau est installé à la jonction entre la trémie et la voie d'alimentation pour contrôler si des vis sont entrées dans le canal d'alimentation, ce qui permet d'éviter les opérations de soufflage à vide. Les composants de détection des défaillances peuvent détecter les variations de pression à l'intérieur du tube de soufflage - si un bourrage provoque une obstruction, la pression de l'air fluctue de manière anormale. Le système peut alors combiner les signaux des capteurs pour déterminer l'emplacement du bourrage, déclencher une alarme et lancer une procédure d'élimination des défauts.

Couche de contrôle : Jugement logique et sortie de commande
Le système de contrôle joue le rôle de centre névralgique. Après avoir reçu les signaux de la couche de perception, il effectue des opérations logiques par le biais de programmes prédéfinis. Lorsqu'il est confirmé qu'une vis est en place, il envoie immédiatement une commande de démarrage au mécanisme de serrage et coordonne simultanément le système d'alimentation pneumatique pour interrompre l'alimentation. Si un signal anormal est détecté (par exemple, en cas de non-concordance des signaux des deux capteurs ou de dépassement de délai sans détection de vis), il déclenche une alarme, coupe l'alimentation du mécanisme de serrage et arrête l'alimentation afin d'éviter les opérations non valables ou le blocage de l'équipement.

Couche d'exécution : Réponse précise à des actions coordonnées
La couche d'exécution comprend le mécanisme de serrage, le dispositif de régulation de la pression pneumatique et les composants d'alarme. À la réception de la commande "visser en place", la mèche du mécanisme de serrage s'aligne avec précision sur la vis et effectue l'opération de serrage. Le dispositif de régulation de la pression pneumatique ajuste dynamiquement la pression d'alimentation en fonction des signaux de détection afin d'empêcher les vis de dépasser la zone de détection en raison d'une pression excessive ou de ralentir l'alimentation en raison d'une pression insuffisante. Des composants d'alarme avertissent les opérateurs des anomalies par des signaux sonores et lumineux.

III. Valeur pratique : Stabilité de la production et contrôle de la qualité

La détection précise de la position ne résout pas seulement le problème de l'identification des anomalies d'alimentation, mais fournit également de multiples garanties pour l'efficacité de la production et la qualité des produits, en particulier dans les scénarios de fabrication de précision.

Réduction du taux de défauts d'assemblage
Dans les scénarios d'assemblage de précision tels que les batteries d'énergie nouvelle et les systèmes de contrôle électronique automobile, les verrouillages virtuels ou manqués causés par des vis qui ne sont pas en place peuvent avoir une incidence directe sur la sécurité du produit. Grâce à la détection à deux points et au contrôle en boucle fermée, ces problèmes peuvent être évités à la source. Par exemple, Danikor intègre la détection de position et le rejet des vis défectueuses dans ses systèmes d'alimentation par soufflage. Le système peut non seulement déterminer si une vis est en place, mais aussi identifier les vis défectueuses (par exemple, rondelles manquantes ou têtes de vis déformées) grâce aux différences de signaux des capteurs, ce qui complète le contrôle de la qualité au cours du processus d'alimentation et réduit encore les risques d'assemblage en aval.

Amélioration de la continuité de la production
Les inspections manuelles traditionnelles ne permettent pas de détecter les anomalies d'alimentation en temps réel. Les systèmes de détection automatisés peuvent réagir aux défauts en quelques millisecondes, arrêter les opérations et déclencher des alarmes, ce qui permet d'éviter les dommages dus à la surcharge de l'équipement en cas de blocage et de réduire les reprises de lots causées par une alimentation anormale. Les alimentateurs équipés de systèmes de détection complets peuvent réduire considérablement le temps de traitement effectif des défauts et augmenter la durée de fonctionnement de la ligne.

La détection de la position des alimentateurs à vis de type soufflé est essentiellement réalisée par "une perception précise du capteur + un contrôle du système en boucle fermée + une optimisation intelligente de l'adaptabilité" Dans le contexte des améliorations de la fabrication intelligente, ces technologies de détection continueront d'évoluer, améliorant encore le niveau d'intelligence des systèmes d'alimentation. Les pratiques techniques de marques professionnelles comme Danikor démontrent également qu'un mécanisme de détection robuste n'est pas seulement un reflet des performances de l'équipement, mais aussi un support essentiel pour garantir la qualité et l'efficacité de la production.
