Processus de serrage des vis autotaraudeuses

{{{sourceTextContent.subTitle}}}

processus de serrage des vis autotaraudeuses, serrage automatique des vis, Danikor

{{{sourceTextContent.description}}}

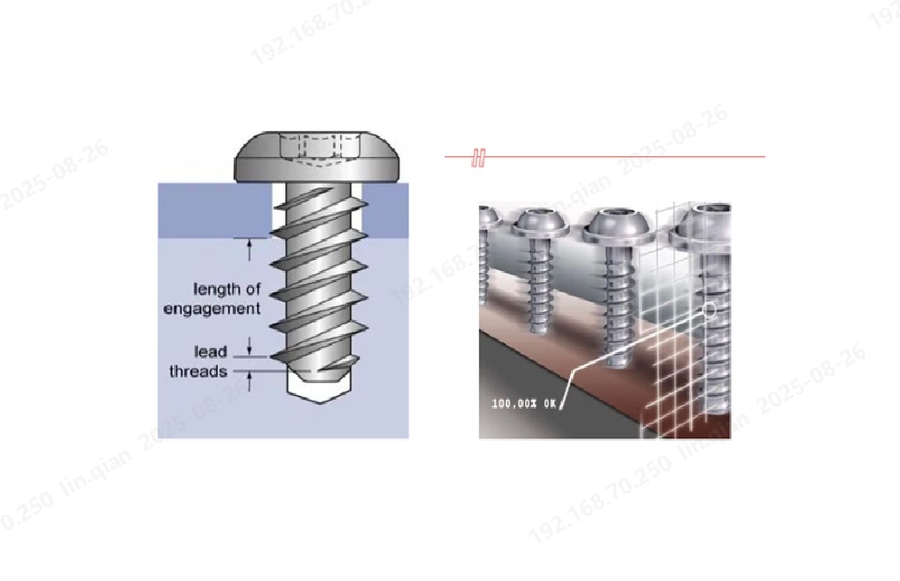

Qu'est-ce qu'une vis autotaraudeuse ?
Au sens habituel, une vis autotaraudeuse est une fixation filetée qui ne nécessite pas de filetage intérieur prédécoupé. Lorsque la vis est enfoncée dans un trou non taraudé (ordinaire), elle coupe son propre filetage intérieur. Cette opération exige un couple élevé ; la pièce à assembler est normalement un matériau relativement mou tel que le plastique, l'aluminium ou le magnésium.

Les joints autotaraudeurs offrent une grande force d'assemblage, un faible coût et une grande légèreté, ce qui explique qu'ils soient largement utilisés dans les automobiles. Pour garantir la robustesse et la fiabilité de ces joints, les constructeurs automobiles accordent une grande importance au contrôle du couple de serrage et à la mise au point de procédés de serrage.

Le couple requis pour le taraudage est fortement influencé par le diamètre du trou lisse. Pour les vis pré-enduites avec de la colle, le couple pendant la phase d'engagement est également influencé par la colle, et les deux cas diffèrent sensiblement. Étant donné qu'un couple supplémentaire est consommé pendant que la vis forme son propre filetage, le couple de serrage (le couple auquel le joint devient serré pour la première fois) pour une vis autotaraudeuse est généralement plus élevé que celui d'une fixation filetée standard. Par conséquent, le couple de serrage cible spécifié dans la conception est également plus élevé.

Si vous avez encore du mal à maîtriser le processus complexe de serrage des vis autotaraudeuses, les outils de serrage intelligents de Danikor peuvent vous aider. Nos outils comprennent une stratégie de serrage autotaraudeur dédiée, adaptée aux joints autotaraudeurs en plastique, en aluminium et autres matériaux similaires.
La stratégie d'auto-taraudage se compose de cinq phases :

Démarrage progressif

Formation rapide du filet

Rodage continu

Assis / serré

Serrage final

Ces cinq étapes peuvent être combinées de manière flexible pour s'adapter au temps de cycle requis et aux autres besoins du client.

Décomposition phase par phase

Phase de démarrage progressif
Objectif : fournir au moteur une transition d'entrée en douceur.

Vitesse de marche avant : normalement ≤ 100 tr/min (typiquement 50-100 tr/min).

Angle de marche avant : normalement ≤ 100° (typiquement 60-90°).

Plafond de couple : ≤ couple cible.

Plafond de temps : ≤ 5 s (pour préserver le temps de cycle).

Phase de taraudage rapide
Objectif : couper le filetage intérieur dans le trou en plastique lisse afin que le serrage ultérieur puisse avoir lieu.

Angle : grand (normalement ≤ 720°-1080°).

Vitesse :
- Pièces en plastique : ≤ 400-600 tr/min.
- Pièces en aluminium : ≤ 80 % de la vitesse maximale de l'outil (valeur exacte déterminée par le processus de serrage).

Plafond de couple : ≤ couple cible.

Durée maximale : ≤ 5 s.

Phase de rodage continu
Suit le formage rapide des filets.

Vitesse : identique à celle du filetage rapide.

Calcul de l'angle :
Angle de rodage = (limite totale de l'angle de serrage) - (angle de taraudage rapide) - (angle de démarrage progressif) - 200°.
Une marge de 180°-360° est normalement réservée pour la phase suivante afin d'éviter un dépassement du couple.

Plafond de couple : ≤ couple cible.

Plafond de temps : ≤ 5 s.

Phase d'assise (Snug)
Vitesse : 100-200 tr/min, ≤ maximum de l'outil.

Couple de serrage :
- Pièces en plastique : normalement ≤ 80 % du couple cible (dépend de la vitesse de taraudage).
- Pièces en aluminium : ≤ 40 % du couple cible (la vitesse de taraudage a peu d'effet).
Un contrôle de freinage au point de serrage garantit la qualité du serrage final même si la vitesse est augmentée.

Plafond de couple : ≤ couple cible.

Plafond de temps : ≤ 5 s.

Phase de serrage final
Vitesse : généralement ≤ 100 tr/min ; plus le couple cible est élevé, plus la vitesse autorisée est importante (typiquement 10-50 tr/min).

Couple cible : ≤ capacité nominale de l'outil.

Plafond de couple : ≤ 1,2 × la capacité nominale de l'outil.

Durée maximale : ≤ 5 s (la limite réelle dépend de la cadence de la ligne).

Surveillance et protection en temps réel
Lorsqu'un outil de serrage intelligent Danikor est utilisé, le couple est surveillé en temps réel. Si le couple mesuré dépasse la limite supérieure, l'outil s'arrête immédiatement, ce qui garantit un processus de taraudage stable et évite d'endommager la pièce à usiner. Combiné à la stratégie de serrage autotaraudeur dédiée, l'outil fournit un contrôle supérieur et une assurance qualité pour votre production.
