Quel est le rôle de l'axe X sur une visseuse automatique ?

{{{sourceTextContent.subTitle}}}

tournevis automatique, tournevis électrique avec contrôle du couple, tournevis électrique industriel

{{{sourceTextContent.description}}}

Une visseuse automatique est un dispositif d'automatisation qui utilise des moteurs, des capteurs de position et d'autres composants pour alimenter les vis, les aligner avec le trou et les serrer au couple spécifié. Elle vérifie ensuite le résultat du serrage à l'aide de testeurs de couple et de capteurs de position. Selon la configuration des coordonnées, ces machines sont classées en formats cartésien, sphérique, cylindrique et autres. Parmi eux, le modèle cartésien à trois axes est le plus mature et le plus largement adopté, en particulier pour les petites vis dans des produits tels que les ordinateurs, les claviers et les téléphones portables.

Pourquoi un modèle cartésien à trois axes ?
Une technologie éprouvée avec des décennies de développement.

Le mouvement rectiligne simplifie la programmation et garantit un contrôle précis de chaque station.

L'encombrement réduit et les faibles interférences permettent un fonctionnement à grande vitesse avec des temps d'arrêt minimes.

Fonctions des axes

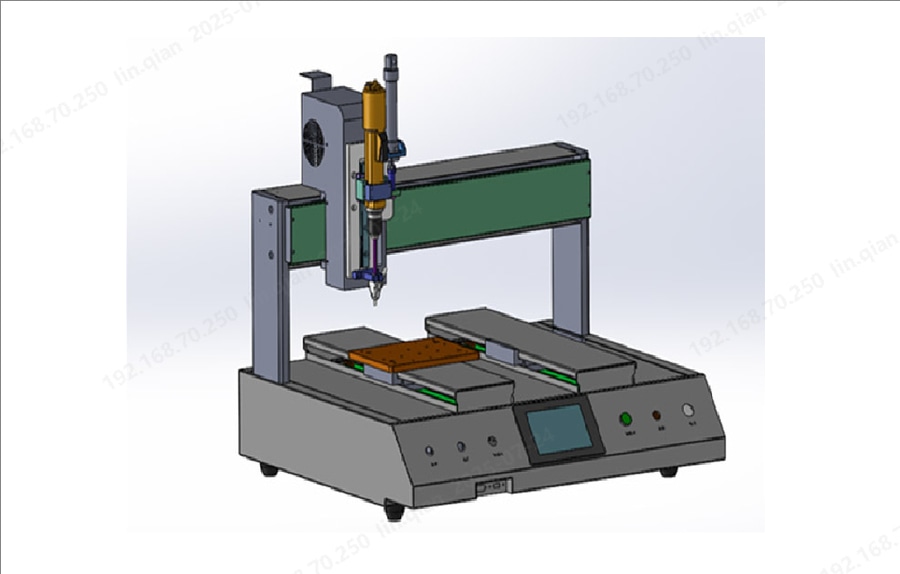

La machine utilise un système de coordonnées cartésiennes (X, Y, Z) entraîné par des servomoteurs et guidé par des rails linéaires de précision et des glissières pour garantir la répétabilité.

Axe X (horizontal)
- Entraîné par un servomoteur de l'axe X.
- Déplace le chariot de l'axe Z de gauche à droite.
- Avec l'axe Z, il positionne l'embout du tournevis au-dessus du point de prélèvement de la vis, puis au-dessus du trou cible.

Axe Y (vertical)
- Déplace la plate-forme de la pièce de haut en bas, amenant la pièce à la bonne hauteur.

Axe Z (vertical)
- Monté sur le chariot de l'axe X.
- Un cylindre réglable bidirectionnel situé sur le chariot de l'axe Z déplace l'embout du tournevis vers le haut et vers le bas.
- Un ressort tampon absorbe l'impact lorsque l'embout entre en contact avec la vis, évitant ainsi tout dommage si le trou est légèrement désaligné.

En résumé, l'axe X est le "bras" horizontal qui transporte l'embout de la visseuse depuis l'emplacement de la vis jusqu'à l'emplacement exact du trou, travaillant de concert avec l'axe Z pour achever le cycle de prise et d'enfoncement rapidement et avec précision.
