Comment calculer la force de traction d'un solénoïde pour les machines d'automatisation

{{{sourceTextContent.subTitle}}}

Découvrez comment calculer la force de traction d'un solénoïde destiné aux machines d'automatisation. Apprenez à maîtriser les formules de calcul de la force, les facteurs clés et les critères de sélection d'un solénoïde adapté.

{{{sourceTextContent.description}}}

Comment calculer la force d'attraction d'un solénoïde pour les machines d'automatisation

Chapitre 1 : Introduction au calcul de la force d'attraction d'un solénoïde
Le choix d'un actionneur adapté est essentiel pour garantir un fonctionnement fiable des machines industrielles au sein des systèmes d'automatisation. Les solénoïdes comptent parmi les actionneurs électromagnétiques les plus courants en raison de leur réactivité, de leur faible encombrement, de leur fiabilité et de leur simplicité de conception.
Cependant, l’un des paramètres les plus critiques à évaluer est la force de traction des solénoïdes.
Un mauvais choix de force de traction peut entraîner plusieurs problèmes :
Le mécanisme ne sera pas en mesure d’effectuer les opérations nécessaires.
Le solénoïde sera soumis à une charge excessive, surchauffera et tombera en panne.
La machine deviendra instable lorsqu’elle fonctionnera à grande vitesse.
L’augmentation des contraintes mécaniques réduira la durée de vie du solénoïde.
Il est donc très important que les ingénieurs apprennent à calculer la force de traction des solénoïdes afin de choisir le bon actionneur et d’améliorer les performances des machines.
Cet article fournit des informations sur le calcul des forces de traction des solénoïdes, les facteurs qui les influencent et les approches pratiques pour choisir des solénoïdes destinés aux systèmes d’automatisation.

Chapitre 2 : Qu’est-ce que la force de traction d’un solénoïde ?
La force de traction représente la force électromagnétique générée par la bobine du solénoïde lorsqu’un piston est attiré vers l’intérieur après l’application d’une tension électrique.
La force de traction correspond à la capacité du solénoïde à déplacer ou à maintenir une charge mécanique.
Dans les équipements d’automatisation, la force de traction est généralement exprimée dans les unités suivantes :
N
Gramme-force (gf)
Kilogramme-force (kgf)
Lbf (livre-force)
Conversions : -
1 N ≈ 101,97 gf 1 kgf ≈ 9,81 N
Ainsi, par exemple, un solénoïde d’une force de traction de 50 N est capable de produire :
50 × 101,97 = 5 098 gf, soit environ 5,1 kgf de force de traction.

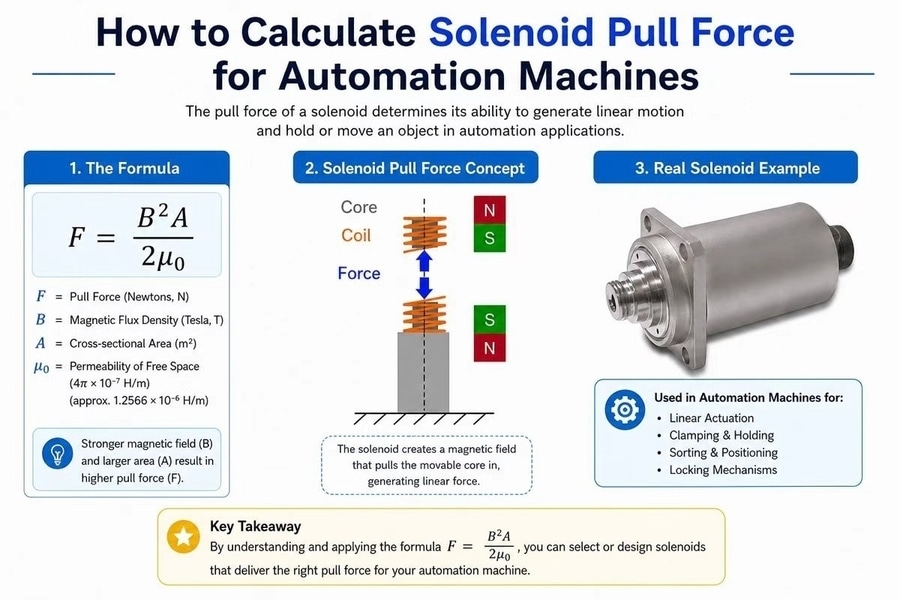

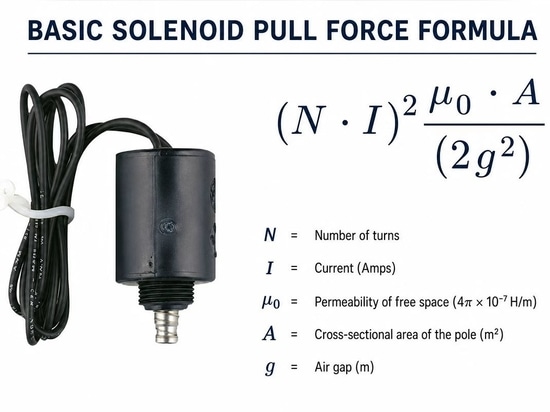

Chapitre 3 : Formule de base de la force de traction d’un solénoïde
La force électromagnétique théorique des solénoïdes peut être calculée à l’aide de la formule suivante :

F = B² A² μ₀
Où :
F = Force d'attraction magnétique (N)
B = Densité de flux magnétique (T)
A = Surface effective des pôles (m²) μ₀ = Perméabilité du vide
Cependant, dans les applications pratiques, le calcul de la densité de flux magnétique est compliqué par la dépendance vis-à-vis des facteurs suivants :
Nombre de spires de la bobine
Courant
Matériaux magnétiques
Longueur de l'entrefer
Conception du plongeur
Structure du noyau
C'est pourquoi les fabricants de solénoïdes fournissent une courbe force-course qui illustre les performances réelles de la force de traction.

Chapitre 4 : Force de traction et entrefer
L'entrefer représente l'un des principaux facteurs influençant la force de traction d'un solénoïde.
Règle empirique :
Force de traction plus élevée = entrefer plus court
Lorsque le plongeur est éloigné :
Résistance magnétique élevée.
Le rendement magnétique diminue.
La force de traction diminue.
Lorsque le plongeur est proche :
Circuit magnétique plus puissant.
Force magnétique de traction plus importante.
La force de traction est maximale.
Exemple :
Un solénoïde tubulaire présente les caractéristiques suivantes :
Course Force de traction Distance
Course de 10 mm 20 N
Course de 5 mm 45 N
Course de 1 mm : 100 N
Il est donc très important que les ingénieurs vérifient la force d'attraction nécessaire à la course réelle et non pas uniquement à la valeur maximale de la force.

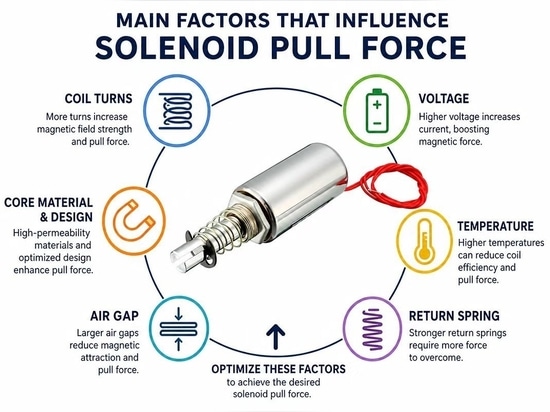

Chapitre 5 : Principaux facteurs influençant la force d'attraction d'un solénoïde
5.1 Courant et tension de la bobine
La force électromagnétique est proportionnelle à la puissance de la bobine.
Une augmentation de la tension entraîne une augmentation des paramètres suivants :
Courant de la bobine
Intensité du champ (magnétique)
Force de traction
Pour les solénoïdes à courant continu :
Puissance = Tension × Courant
Exemple :
Un solénoïde de 12 V et un autre de 24 V, de conception identique, peuvent présenter des performances de force différentes.
Cependant, une tension plus élevée implique également :
Une production de chaleur plus importante
Une consommation d’énergie plus élevée
Une température de la bobine plus élevée
Il convient donc de trouver un compromis entre la force et les performances thermiques.
5.2 Conception de la bobine
La bobine est la partie principale du solénoïde.
Les paramètres les plus importants de la bobine sont les suivants :
Nombre de spires
CALIBRE DU FIL
Un fil plus épais peut conduire davantage de courant.
Résistance
Cependant, une résistance plus faible entraîne un courant plus élevé et une consommation d’énergie plus importante.
Le fabricant professionnel de solénoïdes optimise :
La conception de l’enroulement de la bobine
La section du fil de cuivre
Le matériau d’isolation
Le cycle de service
5.3 Matériau du plongeur
Le matériau du plongeur a une influence directe sur le rendement magnétique.
Les matériaux couramment utilisés pour les plongeurs sont :
L'acier à faible teneur en carbone
Le fer pur
L'acier inoxydable magnétique
Les matériaux à haute perméabilité magnétique peuvent offrir :
Une augmentation de la force de traction
Une réduction du temps de réponse
Une efficacité accrue
De plus, leurs performances peuvent être améliorées grâce à des traitements de surface tels que le nickelage.

5.4 Longueur de course
La distance parcourue par le plongeur du solénoïde est appelée « course ».
Voici quelques courses typiques des solénoïdes utilisés en automatisation :
1 mm.
3 mm
5 mm.
10 mm
20 mm
En général, une course plus longue entraîne une diminution de la force de traction.
Par exemple :
Le solénoïde produit :
une course de 2 mm, 80 N
40 N pour une course de 8 mm
20 N pour une course de 15 mm
Par conséquent, les ingénieurs doivent définir :
la longueur de course requise
la force à la course requise
la fréquence de fonctionnement
avant de choisir le solénoïde.

Chapitre 6 : Comment calculer la force de traction nécessaire pour les machines d’automatisation
Approche pratique du calcul :
Étape 1 : Calcul de la charge mécanique
Il est nécessaire de déterminer l’ampleur de la charge à déplacer.
Exemple :
Une machine doit actionner un mécanisme de verrouillage :
Masse de la charge :
10 kg
Force de gravité :
10 * 9,81 = 98,1 N

Étape 2 : Frottement et coefficient de sécurité
Les systèmes d’automatisation nécessitent toujours une marge de sécurité.
Coefficient de sécurité recommandé :
Applications légères : 1,5 ×
Applications industrielles : 2 ×
Applications lourdes : 3 ×
Calcul :
Force requise :
98,1 N × 2 = 196,2 N
Il faut donc choisir un solénoïde avec au moins :
une force de traction de 200 N. _

Étape 3 : Vérification de la force à la longueur de course réelle
Ne choisissez jamais en fonction de la force maximale.
Exemple :
Exigences :
Course : 10 mm
Force = 200 N
Caractéristiques du solénoïde :
300 N à une course de 0 mm, ce qui correspond à :
150 N à une course de 10 mm
Vérifiez toujours la courbe de force du solénoïde fournie par le fabricant.

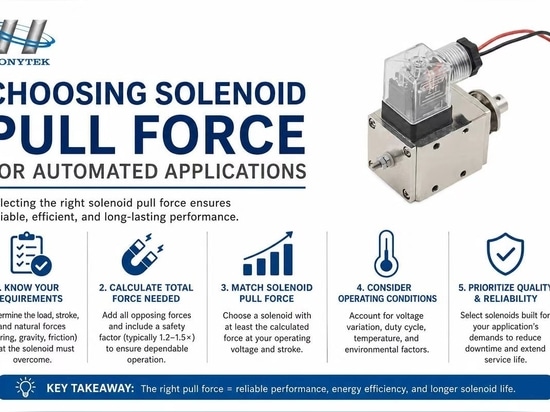

Chapitre 7 : Choix de la force de traction d’un solénoïde pour les applications automatisées
Les différents systèmes d’automatisation nécessitent des forces différentes.
Petits dispositifs automatisés
Applications :
Capteurs
Petites serrures
Dispositifs médicaux
Électronique
Force normale :
5 à 30 N

Équipements d’automatisation de taille moyenne.
Applications :
Convoyeurs
Machines d’assemblage
Équipements de test.
Force normale :
30 à 150 N _

Automatisation industrielle lourde
Applications :
Robotique
Raccords industriels
Machines d’emballage
Force normale :
150 à 1 000 N+

Chapitre 8 : Comment améliorer la force de traction d’un solénoïde

La force de traction d’un solénoïde est un paramètre important dans divers domaines techniques, notamment l’automatisation industrielle, la robotique, les vannes, les serrures et le contrôle de mouvement. Une force insuffisante générée par un solénoïde peut entraîner l’incapacité à exécuter les tâches requises, voire un arrêt de l’équipement.

Afin d’améliorer la force d’attraction d’un solénoïde, vous devez prendre en compte les paramètres suivants : circuit magnétique, conception de la bobine, conception des pièces mécaniques et conditions de fonctionnement. Voici une liste de solutions efficaces qui vous aideront à améliorer les performances de votre solénoïde.

1. Augmenter la puissance et le courant de la bobine

Le champ magnétique généré par la bobine détermine la force magnétique du solénoïde. L’augmentation du courant de la bobine peut accroître la force magnétique.

Vous pouvez mettre en œuvre les méthodes suivantes :

Augmenter la tension de fonctionnement dans la plage des valeurs nominales ;
Réduire la résistance de la bobine ;
Augmenter le diamètre du fil et le nombre de spires de la bobine ;

Cependant, l’augmentation de la puissance s’accompagne d’une élévation de la température. Vous devez trouver un équilibre entre ces deux facteurs lors de la conception de votre solénoïde afin d’éviter toute surchauffe de la bobine.

2. Réduire la longueur de l’entrefer

L'entrefer entre le plongeur et le noyau magnétique influence considérablement les performances du solénoïde.

Un entrefer court offre :

Un meilleur rendement magnétique ;
Une force de traction plus importante ;
Un temps de réponse plus rapide ;

Lors de la conception de votre solénoïde, vous devez optimiser l'emplacement du plongeur et du noyau magnétique afin d'éviter tout entrefer inutile.

Souvent, la force d’attraction maximale est atteinte lorsque le plongeur est proche du noyau. Il est donc nécessaire de vérifier la force dans la position de fonctionnement réelle.

3. Améliorer la qualité des matériaux magnétiques

Les performances du solénoïde dépendent des propriétés des matériaux du plongeur et du boîtier.

Les matériaux présentant une perméabilité magnétique plus élevée augmentent le flux magnétique et la force de traction.

Ces matériaux comprennent généralement :

Le fer pur ;
L’acier à faible teneur en carbone ;
L’acier inoxydable magnétique ;

Cette approche vous permettra d’augmenter la force sans modifier la taille du solénoïde.

4. Optimiser la conception du circuit magnétique

Une conception adéquate du circuit magnétique augmente son rendement et minimise les fuites magnétiques.

Les améliorations comprennent :

Optimiser la forme du noyau ;
Augmenter la surface magnétique effective ;
Améliorer l’alignement du plongeur ;
Réduire la résistance magnétique ;

La conception sur mesure du solénoïde offre une structure magnétique optimale pour votre application spécifique et, par conséquent, des performances supérieures.

5. Réduire les frottements mécaniques

Les frottements mécaniques réduisent la force de sortie du solénoïde.

Pour améliorer les performances, vous devez :

Assurer un mouvement fluide du plongeur ;
Appliquer un traitement de surface adapté ;
Respecter des tolérances d’usinage adéquates ;
Réduire les charges mécaniques excessives ;

Un mécanisme à faible frottement permet de convertir une plus grande partie de la force électromagnétique en force mécanique.

6. Utiliser une technologie de contrôle de tension adaptée

Dans de nombreux systèmes d’automatisation, vous avez besoin d’une force de démarrage élevée mais d’une puissance de maintien plus faible. Pour résoudre ce problème, vous pouvez recourir aux techniques suivantes :

Circuits élévateurs de tension ;
Commande PWM ;
Modules de commande à économie d’énergie ;

Ces méthodes fournissent une force initiale élevée tout en consommant moins d’énergie pendant le fonctionnement.

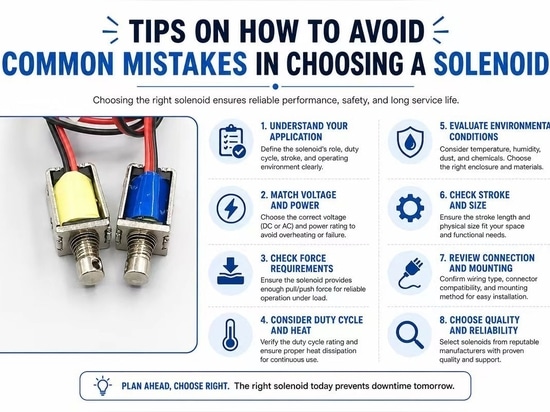

Chapitre 9 : Conseils pour éviter les erreurs courantes lors du choix d’un solénoïde

Le choix judicieux d’un solénoïde adapté garantit un fonctionnement correct, une durée de vie prolongée et un fonctionnement stable des machines industrielles. Il existe de nombreuses erreurs courantes de sélection qui peuvent entraîner un manque de force, une surchauffe, une rupture ou une augmentation des coûts d’entretien de l’équipement. En connaissant ces erreurs, vous serez en mesure de choisir le solénoïde adapté.

1. Négligence dans l’estimation de la force et de la course nécessaires

L'erreur la plus fréquente consiste à choisir un solénoïde en fonction de sa taille ou de son aspect. Des paramètres tels que la force et la longueur de course revêtent une importance capitale. Si le solénoïde n'est pas capable de produire une force suffisante pour atteindre la course requise, la position de la charge ne sera pas correcte.

Lors du choix d’un solénoïde, veuillez tenir compte des éléments suivants :

Force de poussée ou de traction requise
Longueur de course de fonctionnement
Résistance mécanique et poids de la charge
Coefficient de sécurité

Consultez toujours le tableau des forces du solénoïde, et ne vous limitez pas à la force maximale.

2. Choix d’une tension inadaptée

Une autre erreur est liée au choix d’une tension inadaptée. Tous les solénoïdes sont conçus pour fonctionner à des tensions de service bien définies, par exemple 5 V, 12 V, 24 V ou 48 V en courant continu.

L’utilisation d’un solénoïde à une tension supérieure peut entraîner les problèmes suivants :

Échauffement
Détérioration des bobines
Durée de vie réduite

L’utilisation d’une tension inférieure peut entraîner :

Un champ magnétique insuffisant
Une réaction trop lente
Une absence de fonctionnement

Veillez à vérifier la tension du solénoïde et à la comparer à l’alimentation électrique de votre équipement.

3. Négligence du cycle de service et des conditions de dissipation thermique

Il arrive parfois que les ingénieurs ne prennent en compte que la force, en négligeant la durée de fonctionnement. Un solénoïde conçu pour un fonctionnement intermittent s’échauffera en cas d’utilisation continue.

Tenez compte des éléments suivants :

Cycle de service requis
Fréquence de fonctionnement
Température ambiante
Conditions de dissipation thermique

4. Ne pas tenir compte de l’espace d’installation

Le solénoïde peut fonctionner efficacement et être considéré comme défectueux, car il est impossible de l’installer dans l’équipement. Vérifiez :

Les cotes de montage
L’orientation des connecteurs et de l’arbre
L’espace disponible pour le montage
5. Choisir un solénoïde de mauvaise qualité

Le solénoïde le moins cher peut ne pas être suffisamment fiable. Des matériaux inadaptés, une conception magnétique médiocre et l’absence de tests entraîneront un taux de défaillance accru.

Comment choisir le bon fournisseur de solénoïdes :

Informations sur les essais de force
Essais de durée de vie
Informations sur le contrôle qualité

Éviter ces erreurs courantes permettra aux ingénieurs de choisir la solution de solénoïde la plus adaptée.

Chapitre 10 : Conclusion
Lors de la conception de machines d’automatisation, le calcul de la force de traction des solénoïdes constitue une étape très importante. Outre la charge nécessaire, les ingénieurs doivent tenir compte de la course, du cycle de service, de la tension, de la conception de la bobine et du coefficient de sécurité.
Le processus de sélection approprié est le suivant :
Calculer la charge mécanique.
Prévoir une marge de sécurité.
Vérifier la force à la course de travail.
Vérifier la tension et le cycle de service.
Choisir l’actionneur à solénoïde adapté.
Un choix judicieux de solénoïde permet d’augmenter la fiabilité de la machine, de prolonger sa durée de vie et d’améliorer les performances d’automatisation.
La collaboration avec un fabricant professionnel de solénoïdes peut aider à optimiser la conception magnétique et à obtenir l’équilibre optimal entre force, taille, consommation d’énergie et coût pour les applications d’automatisation industrielle.

Chapitre 11 : FAQ sur le calcul de la force de traction d’un solénoïde
Q1 : Qu’est-ce que la force de traction d’un solénoïde ?
La force de traction d’un solénoïde est la force générée par celui-ci pour déplacer ou maintenir une charge mécanique.
Q2 : Comment calculer la force d’un solénoïde ?
La force d’un solénoïde peut être calculée à partir de son flux magnétique, de la surface des pôles, du courant, de la conception de la bobine et de la distance de l’entrefer.
Q3 : La course a-t-elle une incidence sur la force de traction d’un solénoïde ?
Oui. Plus la course augmente, plus la force de traction diminue.
Q4 : Quel coefficient de sécurité est utilisé pour un solénoïde ?
En général, les systèmes d’automatisation industrielle ont un coefficient de sécurité compris entre 1,5 et 3 fois supérieur à la charge calculée.
Q5 : Quels sont les facteurs qui influencent la force de traction d’un solénoïde à courant continu ?

{{medias[230212].title}}

{{medias[230212].description}}

{{medias[230213].title}}

{{medias[230213].description}}

{{medias[230214].title}}

{{medias[230214].description}}

{{medias[230216].title}}

{{medias[230216].description}}
