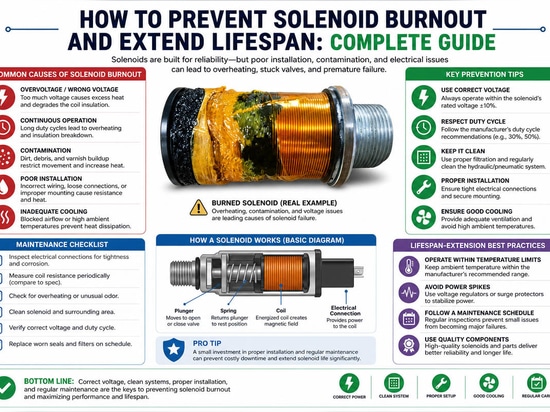

Comment éviter la surchauffe des solénoïdes et prolonger leur durée de vie : guide complet

Introduction à la surchauffe des solénoïdes
Les solénoïdes peuvent être utilisés dans différents secteurs, de l’automatisation industrielle aux serrures intelligentes, en passant par les dispositifs médicaux, l’automobile, les distributeurs automatiques, les vannes et les dispositifs de sécurité, grâce à leur capacité à contrôler le mouvement à l’aide de forces électromagnétiques. Néanmoins, l’un des principaux problèmes auxquels les ingénieurs sont confrontés lorsqu’ils travaillent avec des solénoïdes est la surchauffe de ces derniers.
La brûlure d’un solénoïde peut entraîner des temps d’arrêt des équipements, augmenter les coûts de maintenance et retarder le processus de production. La cause principale de la brûlure d’un solénoïde n’est pas liée à un défaut de fabrication, mais à une incompatibilité de tension, à une surchauffe, à un cycle de service inapproprié, à une surcharge mécanique et à d’autres conditions de fonctionnement.
La mise en œuvre de méthodes de prévention adéquates, susceptibles d’éviter la surchauffe des solénoïdes, aura une influence positive sur leurs performances et leur durée de vie.

Chapitre 1 : Comment prévenir la surchauffe des solénoïdes ?
La brûlure d’un solénoïde résulte de la détérioration des enroulements internes due à une surchauffe ou à une contrainte de tension. Les enroulements en cuivre sont recouverts d’un matériau isolant. Si la température dépasse la limite de résistance de l’isolant, celui-ci se rompt et provoque un court-circuit dans les enroulements du solénoïde.
En cas de défaillance de l’isolation de la bobine du solénoïde, on observe alors :
Une force magnétique faible
Une augmentation des besoins en courant
Un fonctionnement intermittent (
Un arrêt complet du mouvement
Une détérioration irréversible des enroulements du solénoïde
Dans les applications industrielles, un dysfonctionnement du solénoïde peut entraîner l’arrêt de l’ensemble du système ; c’est pourquoi la fiabilité joue un rôle essentiel dans sa conception.

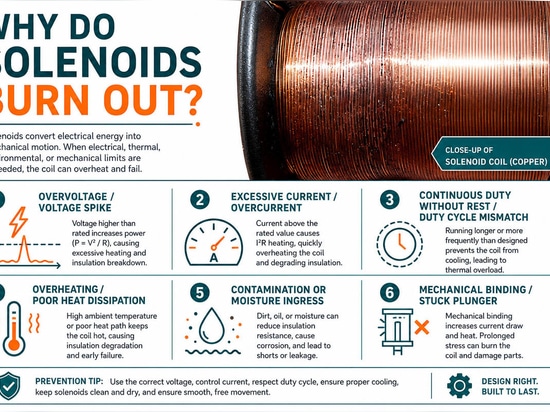

Chapitre 2 : Pourquoi les solénoïdes brûlent-ils ?
1. Tension d’alimentation incorrecte
L’alimentation du solénoïde avec une tension supérieure à celle spécifiée est l’une des principales causes de la destruction des solénoïdes.
Par exemple :
Solénoïde 12 V CC alimenté en 24 V
Solénoïde 24 V alimenté par une tension instable
Fréquence de fonctionnement incorrecte d’un solénoïde CA
L'alimentation d'un solénoïde avec une tension élevée entraîne un courant important dans la bobine :
Une tension plus élevée équivaut à un courant plus élevé = une production de chaleur plus importante = endommagement du bobinage du solénoïde
Même un fonctionnement de courte durée avec une surtension peut entraîner la destruction du solénoïde.
Conseils de prévention
Vérifiez toujours la tension nominale avant l'installation
Utilisez une alimentation à tension stable
Ajoutez des éléments de protection contre les surtensions si nécessaire
N’utilisez pas une tension de batterie instable

2. Surchauffe et dépassement du cycle de service
Chaque solénoïde possède un cycle de service nominal qui indique la durée pendant laquelle il peut rester sous tension.
Les valeurs nominales typiques du cycle de service sont les suivantes :
Fonctionnement intermittent (fonctionnement de courte durée)
Cycle de service de 25 %.
Cycle de service de 50 %
Cycle de service de 100 %
Si un solénoïde conçu pour un fonctionnement de courte durée est alimenté en continu, la chaleur s’accumule dans la bobine.
Par exemple :
Si vous alimentez un solénoïde pendant plusieurs heures, celui-ci, dont la durée nominale est de 10 secondes, va griller.
Conseils de prévention
Choisissez un solénoïde adapté à votre cycle de fonctionnement
Déterminez la durée d’activation et la durée de repos
Pour un maintien à long terme, utilisez un solénoïde de maintien ou à verrouillage
Utilisez une commande PWM pour réduire la chaleur
3. Dissipation thermique insuffisante
La chaleur est la principale menace pour la fiabilité d’un solénoïde.
Pendant le fonctionnement, une partie de l’énergie électrique est convertie en force magnétique et une autre partie est transformée en chaleur. Si la chaleur s’accumule dans la bobine, la température à l’intérieur augmente.
Les facteurs qui influencent la dissipation thermique sont les suivants :
Espace d’installation limité
Température élevée
Boîtier en plastique sans ventilation
Fonctionnement 24 h/24, 7 j/7
Mauvaise conception du montage
Conseils de prévention :(
Assurez une ventilation adéquate autour du solénoïde
Ne le placez pas à proximité de sources de chaleur
Utilisez des matériaux résistants à la chaleur
Si vous avez besoin d’une force plus importante, utilisez un solénoïde plus grand
Un solénoïde plus grand est plus efficace sur le plan thermique, car il offre plus d’espace pour la bobine et permet une meilleure dissipation thermique.
4. Mauvaise dimension du solénoïde
Une erreur fréquente lors de la conception consiste à choisir le solénoïde uniquement en fonction de la tension et du courant.
Éléments à prendre en compte par les ingénieurs :
Force requise
Longueur de course
Fréquence de fonctionnement
État de charge
Espace disponible pour l'installation
Cycle de service :
Facteurs environnementaux
Si un petit solénoïde doit déplacer une charge lourde, la bobine restera sous tension sans terminer la course et générera beaucoup de chaleur.
Conseils de prévention :
Avant de choisir un solénoïde, tenez compte des éléments suivants :
Force de poussée requise
Force de traction requise
Longueur de course
Température maximale de fonctionnement
Durée de vie
Un solénoïde correctement sélectionné sera plus efficace et aura une durée de vie plus longue.
5. Problèmes mécaniques et blocage du plongeur
Le solénoïde fonctionne grâce au mouvement du plongeur à l’intérieur du boîtier du solénoïde.
Des problèmes mécaniques peuvent entraîner une contrainte supplémentaire sur la bobine, notamment :
Contamination par des salissures
Mauvais alignement
Frottement excessif
Installation incorrecte
Ressort de rappel cassé
Si le plongeur ne peut pas se déplacer correctement, le solénoïde restera dans un état de courant élevé et générera trop de chaleur.
Conseils de prévention :
Maintenez la zone du plongeur propre
Veillez à bien aligner le plongeur lors de l’installation
N’appliquez pas de charge latérale sur le plongeur
Vérifiez le mouvement mécanique lors de l’entretien.
Une conception mécanique adéquate est indispensable pour les opérations de précision telles que les serrures intelligentes et les systèmes d’automatisation industrielle.
6. Mauvais choix du ressort
De nombreux solénoïdes push-pull sont équipés d’un ressort de rappel. La force du ressort influence directement les performances du solénoïde.
Un ressort trop puissant nécessite une force magnétique plus importante et entraîne :
Une consommation d’énergie élevée
Une température élevée de la bobine
Une durée de vie réduite
Si le ressort est trop faible, le mouvement de retour ne sera pas fiable.
Conseils de prévention
Choisissez une force de ressort adaptée
Testez l’ensemble complet dans l’unité mécanique.
Vérifiez le solénoïde dans des conditions réelles de fonctionnement
7. Problèmes électriques et absence de protection
La mise sous tension et hors tension des solénoïdes génère des pics de tension, en particulier lors de la commutation de solénoïdes à courant continu.
Lorsque l'alimentation est coupée, le champ magnétique s'effondre et génère des pics de tension inverse pouvant endommager :
L'isolation de la bobine
Les circuits de commande
Les MOSFET de pilotage
Les relais de contact
Conseils de prévention :
Utilisez des éléments de protection tels que :
Une diode de retour
Des diodes TVS
Un circuit d'amortissement.
Ces éléments réduisent les contraintes électriques et améliorent la fiabilité des systèmes à solénoïdes.

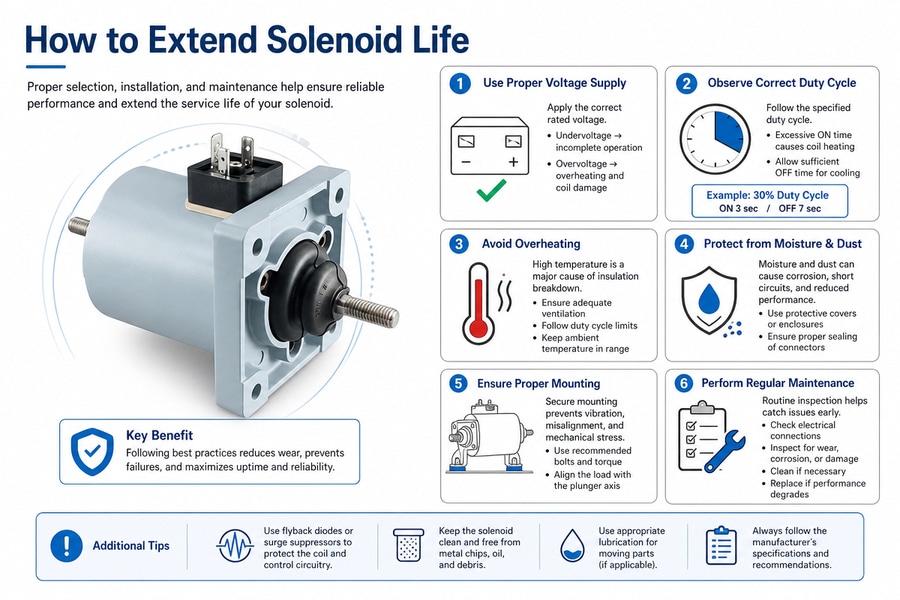

Chapitre 3 : Comment prolonger la durée de vie d’un solénoïde
1. Choisir le type de solénoïde adapté
Différents types de solénoïdes sont nécessaires pour différentes applications :
Solénoïde tubulaire
Idéal pour :
L’automatisation industrielle
Les mécanismes de verrouillage
Les dispositifs (médicaux)
Avantages :
Conception compacte
Rendement élevé
Durée de vie prolongée
Solénoïde à verrouillage
Idéal pour :
Applications alimentées par batterie
Serrures intelligentes
Systèmes économes en énergie
Avantages :
Dissipation d’énergie uniquement lors de la commutation
Faible consommation d’énergie
Support d’électroaimant
Idéal pour :
Systèmes de portes
Applications industrielles de maintien
Choisir le bon type permet de réduire les contraintes et d’améliorer la fiabilité.
2. Respectez les spécifications nominales
Respectez toujours les spécifications du fabricant :
Tension nominale
Courant nominal
Force de poussée
Cycle de service
Plage de température
Le moyen le plus rapide d'endommager le solénoïde est de l'utiliser en dehors des spécifications.
3. Tester et entretenir régulièrement
Des tests réguliers permettront d'identifier le problème avant une panne totale.
Éléments à vérifier :
Température de la bobine
Bruit de fonctionnement
Fluidité du mouvement
Stabilité de la tension
Usure mécanique
Un entretien régulier permet d’éviter les arrêts imprévus des équipements industriels.
4. Améliorez la conception du système de commande du solénoïde
Les technologies de commande modernes peuvent prolonger la durée de vie des solénoïdes.
Exemples :
Commande par modulation d'impulsions (PWM)
Courant moyen plus faible après l'activation.
Réduction de la tension
Haute tension pour le démarrage
Tension plus faible pour le maintien.
Contrôleurs intelligents surveillant :
La température actuelle
Le temps d'activation
Ces techniques empêchent un échauffement excessif.

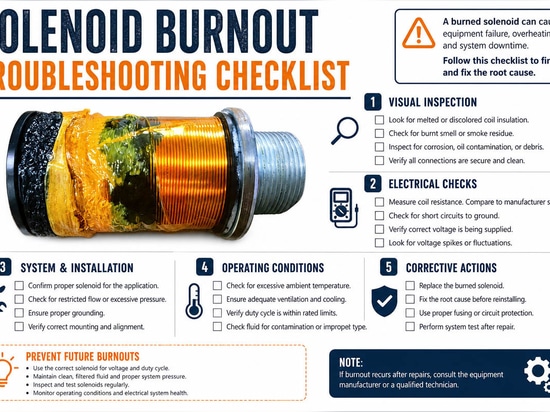

Chapitre 4 : Liste de contrôle pour le dépannage en cas de grillage d’un solénoïde
Guide de dépannage en cas de grillage d’un solénoïde
Avant de remplacer le solénoïde défectueux, il est important d’en connaître la cause. Les principales causes de grillage d’un solénoïde sont des conditions de tension inappropriées, une surchauffe, une surcharge mécanique et un mauvais choix de produit.
Vous trouverez ci-dessous la liste des problèmes courants liés aux solénoïdes ainsi que des recommandations pour y remédier.

Point à vérifier Problème possible Symptômes Solution recommandée
1. Tension d’alimentation Tension supérieure à la tension nominale du solénoïde La bobine devient extrêmement chaude, odeur de brûlé, panne soudaine Vérifiez la tension nominale et utilisez une alimentation stable
2. Courant d'alimentation Courant insuffisant ou excessif Force insuffisante, mouvement lent, surchauffe Vérifiez la capacité de la source d'alimentation et adaptez-la aux besoins en courant
3. Résistance de la bobine Enroulement de la bobine endommagé ou court-circuit Absence de mouvement, consommation de courant anormale Mesurez la résistance de la bobine et remplacez la bobine endommagée
4. Cycle de service Solénoïde alimenté trop longtemps Augmentation continue de la température, brûlure de la bobine Choisissez un modèle avec un cycle de service plus élevé ou réduisez la durée d’activation
5. Température de fonctionnement Mauvaise dissipation thermique ou température ambiante élevée Force réduite, durée de vie raccourcie Améliorez la ventilation ou optez pour une conception résistante à la chaleur
6. Mouvement du plongeur Blocage mécanique ou frottement excessif Bourdonnement mais absence de mouvement Nettoyer le plongeur, vérifier l’alignement, retirer les obstacles
7. Exigence de course La course est trop longue pour le solénoïde sélectionné Fonctionnement lent, force insuffisante Choisir un solénoïde avec une course et une force nominale adaptées
8. Force de charge La charge externe dépasse la force nominale Impossibilité d’achever le mouvement, surchauffe Choisir un modèle de solénoïde offrant une force supérieure
9. Force du ressort Le ressort de rappel est trop puissant Consommation de courant élevée, mouvement faible Optimiser la force du ressort en fonction de l’application
10. Alignement lors de l’installation Solénoïde mal monté Usure inégale, fonctionnement bruyant Ajustez la position de montage et assurez-vous que l'alignement est correct
11. Protection électrique Absence de protection contre les pics de tension Dommages au contrôleur, défaillance des contacts Ajoutez une diode de retour, une diode TVS ou un circuit de protection
12. Conditions environnementales Poussière, humidité, corrosion, vibrations Piston grippé, isolation endommagée Utilisez un indice de protection et une conception d'étanchéité adaptés

Étape 1 : Vérification de l'alimentation électrique
Avant de tester le solénoïde, vérifiez si :
La tension est-elle correcte ?
Y a-t-il un problème avec l'alimentation électrique ?
La source d'alimentation peut-elle fournir un courant suffisant ?
Y a-t-il des pics de tension lors de la commutation ?
L’une des causes les plus courantes de grillage d’un solénoïde est son raccordement à une source d’alimentation fournissant une tension supérieure à la tension nominale du solénoïde.
Par exemple :
Le raccordement d’un solénoïde 12 V CC à une alimentation 24 V peut entraîner une surchauffe et endommager la bobine.

Étape 2 : Vérification de la résistance de la bobine
Vérifiez la résistance de la bobine à l’aide d’un multimètre.
Résultats possibles :
Résistance normale
La bobine est probablement en bon état électrique.
Résistance infinie (circuit ouvert)
Il y a une rupture dans le fil de la bobine.
L’enroulement interne de la bobine est endommagé.
Faible résistance
Court-circuit dans le bobinage de la bobine.
Si la résistance de la bobine est anormale, le solénoïde devra peut-être être remplacé.

Étape 3 : Vérification de la surchauffe
L'un des principaux symptômes d'un problème de solénoïde est la température.
Vérifiez :
La température du boîtier pendant le fonctionnement.
Le temps d'activation.
Le temps de refroidissement entre deux cycles.
Les conditions environnementales.
Les causes de la surchauffe peuvent être les suivantes :
Une tension incorrecte.
Un cycle de service élevé :
Une surcharge.
Une ventilation insuffisante.
Si le solénoïde est en surchauffe de manière continue, la bobine du solénoïde risque de tomber en panne.

Étape 4 : Vérification du mouvement mécanique
La bobine du solénoïde peut être en bon état de fonctionnement électrique, mais présenter un dysfonctionnement mécanique.
Vérifications à effectuer :
Le piston se déplace-t-il correctement ?
Y a-t-il des salissures ou des impuretés sur celui-ci ?
La course est-elle bloquée ?
Le ressort est-il cassé ?
En cas de résistance mécanique, la bobine doit fournir un effort supplémentaire, ce qui génère un surplus de chaleur.

Étape 5 : Vérification des exigences en matière de force et de course
L’une des erreurs courantes lors de la conception d’un solénoïde consiste à le choisir uniquement en fonction de la tension et de la taille.
Pour bien choisir un solénoïde, il faut tenir compte des aspects suivants :
La force de poussée.
La force de traction.
La longueur de course.
L'état de charge.
Le nombre de cycles de fonctionnement.
Si la force requise est supérieure à celle que le solénoïde est capable de fournir, la bobine reste sous tension et surchauffe.
Symptômes courants de défaillance d'un solénoïde et leurs solutions
Symptôme 1 : le solénoïde ne bouge pas
Causes :
Absence d’alimentation électrique
Fil brûlé
Tension incorrecte
Obstruction mécanique
Solutions :
✓ Vérification des connexions électriques
✓ Mesure de la résistance de la bobine
✓ Vérification du mouvement du plongeur.
✓ Vérification de la tension nominale.
Symptôme 2 : Le solénoïde est extrêmement chaud
Causes possibles :
Dépassement du cycle de service
Surtension
Solénoïde trop petit
Faible dissipation thermique
Solutions
✓ Réduction de la durée d’activation
✓ Optimisation du processus de refroidissement
✓ Choix d’un solénoïde à service continu
✓ Évaluation des exigences de l’application

Symptôme 3 : Faible force du solénoïde
Causes :
Tension d’alimentation faible
Course incorrecte
Surcharge
Aimants trop éloignés
Solutions :
✓ Vérification de la tension aux bornes de la bobine
✓ Réduction de la charge mécanique
✓ Choix d’un solénoïde plus puissant

Symptôme 4 : le solénoïde s’enclenche prématurément et tombe en panne par la suite
Causes :
Surchauffe continue
Vieillissement de l’isolation
Nombre élevé de cycles de fonctionnement
Dommages dus à l’environnement
Solution :
✓ Révision du cycle de service
✓ Amélioration de la gestion thermique
✓ Choix de composants à longue durée de vie

Liste de contrôle pour la maintenance préventive visant à garantir la fiabilité du solénoïde
Les ingénieurs doivent effectuer des contrôles réguliers afin de prévenir toute défaillance future du solénoïde :
Tension conforme aux spécifications du produit
L'absorption de courant est dans les limites nominales
Température acceptable de la bobine
Cycle de service adapté à l'application
Mouvement libre du plongeur
Force du ressort correcte
Alignement correct
Présence des dispositifs de protection électrique
Environnement adapté au fonctionnement
Tenir à jour les registres de maintenance de routine

Recommandation (finale)
La plupart des défaillances des solénoïdes pourraient être évitées grâce à une conception et une installation adéquates, ainsi qu’à des contrôles réguliers du produit. En cas de brûlure d’un solénoïde, ne vous contentez pas de remplacer le composant défectueux, mais essayez d’abord d’identifier la cause première du problème.
Avec un choix approprié de la tension, de la force, du cycle de service et de la méthode de commande, les solénoïdes peuvent fonctionner de manière fiable pendant des centaines de milliers de cycles dans les applications industrielles.

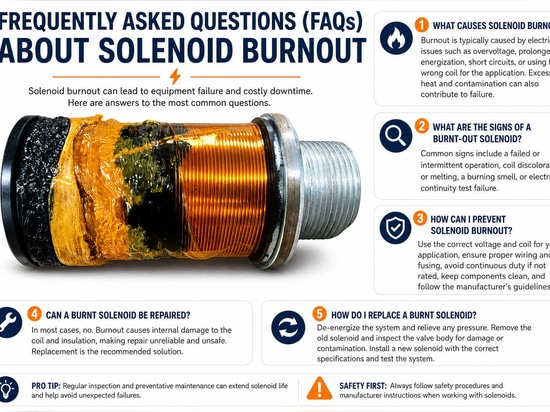

Chapitre 5 : Foire aux questions (FAQ) sur la brûlure des solénoïdes
1. Quelles sont les principales causes de la brûlure des solénoïdes ?
La plupart des défaillances des solénoïdes sont dues aux problèmes suivants :
Application d’une tension supérieure à la tension nominale
Fonctionnement au-delà du cycle de service recommandé
Dissipation thermique insuffisante
Choix d’un solénoïde sous-dimensionné
Obstruction mécanique du plongeur
Rétro-élasticité excessive.
Surtensions électriques
Températures ambiantes élevées.
La plupart des défaillances des solénoïdes peuvent être évitées grâce à un choix et une conception du système adaptés.
2. Comment éviter la surchauffe d’un solénoïde ?
Voici quelques conseils pour éviter la surchauffe des solénoïdes :
Choisir le cycle de service approprié
Utiliser une alimentation électrique adaptée
Améliorer la circulation de l’air autour du solénoïde
Il faut éviter une activation continue.
Utilisation du PWM ou d’un contrôle du courant de maintien réduit
Si vous avez besoin d’une force plus importante, choisissez un solénoïde plus puissant.
3. Comment savoir si la bobine de mon solénoïde est défectueuse ?
Signes indiquant qu’une bobine de solénoïde est défectueuse :
Absence de force électromagnétique.
Absence de mouvement de plongeon
Une valeur de résistance inhabituelle
Une odeur de brûlé provenant de la bobine
Une décoloration du boîtier de la bobine
Une consommation de courant élevée
Il est possible de mesurer la résistance de la bobine à l’aide d’un multimètre. Une valeur de résistance anormale peut indiquer que la bobine est endommagée.

4. Qu’est-ce qu’un solénoïde à verrouillage et en quoi diffère-t-il d’un solénoïde classique ?
Le solénoïde classique nécessite une alimentation constante pour rester en position.
Le solénoïde à verrouillage est doté d’une structure à aimant permanent qui maintient le plongeur dans la position requise après l’actionnement. Il ne nécessite une alimentation que lors de la commutation.
Avantages des solénoïdes à verrouillage :
Une consommation d’énergie réduite
Une production de chaleur moindre
Une durée de vie de la batterie prolongée
Un risque réduit de grillage du solénoïde
Largement utilisés dans :
Les serrures intelligentes
Les appareils fonctionnant sur batterie
Les équipements portables
Les systèmes d’économie d’énergie

5. La commande PWM peut-elle être utilisée pour éviter la surchauffe du solénoïde ?
Oui. Grâce à la commande PWM (modulation de largeur d’impulsion), la production de chaleur peut être réduite.
Procédure habituelle :
Application momentanée de la tension maximale pour le mouvement initial.
Réduction de la tension de maintien à l’aide de la commande PWM
Avantages :
Réduction de la température de la bobine
Diminution de la consommation d’énergie
Augmentation de la durée de vie du solénoïde
Amélioration du rendement du système

6. À quelle fréquence faut-il entretenir les solénoïdes ?
La fréquence d’entretien dépend de l’environnement d’application et des conditions de fonctionnement.
Dans le cadre d’une application industrielle, les contrôles de routine doivent inclure :
La vérification de la température de la bobine
Le contrôle de la course du piston
La mesure de la tension
La vérification de l’alignement mécanique
ÉLIMINATION DE LA POUSSIÈRE ET DES IMPURETÉS
L’entretien préventif peut aider à détecter les problèmes à temps et à prévenir les pannes de l’équipement.

7. Comment choisir le solénoïde adapté pour éviter toute surchauffe ?
Les éléments à prendre en compte lors du choix d’un solénoïde :
Tension requise
Courant requis
Force de poussée et de traction
Longueur de course
Cycle de service
Température de fonctionnement
Emplacement d’installation
Durée de vie
Collaborer avec un fabricant professionnel de solénoïdes permet de s’assurer que le modèle choisi répondra aux exigences réelles de l’application.

8. Quelle est la durée de vie normale d’un solénoïde de bonne qualité ?
La durée de vie dépend de la conception, de l’application et des conditions de fonctionnement.
Les solénoïdes industriels de haute qualité peuvent atteindre :
Des applications avec plus de 100 000 cycles de fonctionnement
Une conception optimisée pour des centaines de milliers de cycles.
Un contrôle et un entretien appropriés peuvent prolonger la durée de vie.
Le choix du modèle et les conditions de fonctionnement sont les facteurs qui déterminent la durée de vie du solénoïde.

9. Pourquoi les ingénieurs testent-ils les solénoïdes avant la production en série ?
Les essais sur prototype permettent de valider :
La force de sortie réelle
L’élévation de température
La capacité de cycle de service (
L’ajustement mécanique
La consommation électrique
La fiabilité à long terme
Les essais en série permettent de réduire le risque de grillage du solénoïde, de défaillance du produit et de coûteuses modifications de conception.

Chapitre 6 : Conclusions
Le grillage du solénoïde est une défaillance courante, mais qui peut être évitée. La plupart des problèmes sont dus à une tension incorrecte, à un nombre trop élevé de cycles de service, à une mauvaise dissipation thermique, à un dimensionnement inadapté et à des problèmes mécaniques.
Pour prolonger la durée de vie du solénoïde :
Choisissez le modèle de solénoïde adapté
Adaptez-le aux valeurs nominales de tension et de courant
Contrôlez la température de fonctionnement
Évitez les cycles de service excessifs
Protégez les circuits électriques
Vérifiez que l’installation mécanique est correcte
Dans le cadre d’une application industrielle, la collaboration avec un fabricant de solénoïdes expérimenté dès la phase de conception peut contribuer à garantir de meilleures performances, une durée de vie plus longue et une fiabilité accrue.
Un solénoïde correctement sélectionné et contrôlé peut assurer des centaines de milliers de cycles de fonctionnement.
