Chapitre 1 : Introduction aux solénoïdes tubulaires sur mesure
Les solénoïdes tubulaires sur mesure connaissent un succès croissant dans les domaines de l’automatisation, de l’industrie automobile, de la médecine, des serrures intelligentes, des vannes et des équipements de contrôle de mouvement, grâce à leur petite taille, leur force élevée, leur réactivité et leur fiabilité.
Les solénoïdes tubulaires sur mesure (par opposition aux solénoïdes génériques disponibles dans le commerce) peuvent être conçus spécifiquement pour une application particulière en fonction des exigences en matière de force, de course, de tension, de cycle de service, de dimensions, de mode de montage, d’environnement et de durée de vie.
Un solénoïde tubulaire bien conçu est un dispositif qui permet d’assurer un contrôle efficace du mouvement linéaire tout en économisant de l’espace et en améliorant la fiabilité. À l’inverse, une conception mal choisie peut entraîner des performances insuffisantes, une surchauffe, une durée de vie réduite ou des problèmes d’installation.
Ce guide complet aborde la construction, les principes de fonctionnement, les types, les avantages, les applications, les aspects de conception, les critères de sélection, le processus de commande auprès des équipementiers (OEM) et les facteurs importants à prendre en compte lors du choix d’un solénoïde tubulaire sur mesure.

Chapitre 2 : Qu’est-ce qu’un solénoïde tubulaire ?
Un solénoïde tubulaire est un actionneur électromagnétique qui convertit l’énergie électrique en mouvement linéaire.
Il s’agit d’un boîtier tubulaire contenant un ensemble de bobines et un plongeur cylindrique qui se déplace lorsqu’un courant électrique traverse la bobine.
Selon sa conception, le piston peut être utilisé pour effectuer :
Un mouvement de traction
Un mouvement de poussée
Des mouvements de poussée-traction
Une fonction de maintien
Les caractéristiques de performance de base d’un solénoïde tubulaire sont les suivantes :
Tension de fonctionnement
Force de sortie
Longueur de course.
Résistance de la bobine
Consommation électrique
Cycle de service
Temps de réponse
Plage de température
Grâce à la conception efficace de leur circuit magnétique, les solénoïdes tubulaires peuvent produire une force plus élevée que de nombreux actionneurs électromagnétiques conventionnels de taille similaire.
_
Chapitre 3 : Construction et principe de fonctionnement d’un solénoïde tubulaire

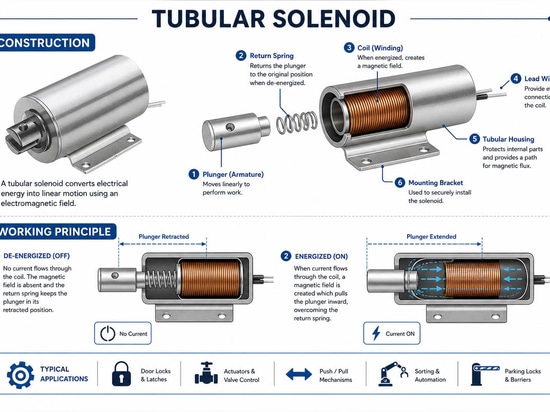

Un solénoïde tubulaire sur mesure typique comprend les composants suivants :

3.1 Bobine en cuivre
L'élément moteur d'un actionneur électromagnétique est la bobine en cuivre.
Le courant circulant dans les spires de la bobine crée un champ magnétique. La force magnétique est déterminée par les paramètres suivants :
Nombre de spires
Intensité du courant
Diamètre du fil
Résistance de la bobine
Rendement magnétique
La qualité du fil de cuivre et une technologie d’enroulement de pointe contribuent aux performances et minimisent la production de chaleur.

3.2 Noyau magnétique
Le flux magnétique est conduit par le noyau magnétique.
Matériaux courants :
Acier à faible teneur en carbone
Ferro-alliage
Acier inoxydable magnétique
Un noyau magnétique correctement conçu permet d’augmenter le rendement magnétique et la force de sortie.

3.3 Piston
Un solénoïde tubulaire comporte un élément mobile appelé piston.
Il est généralement constitué de matériaux magnétiques et conçu pour se déplacer de manière linéaire.
Ses caractéristiques importantes sont les suivantes :
Largeur du plongeur
Traitement de surface
Dureté des matériaux
Conception de l'entrefer
Longueur de course
3.4 Ressort de rappel
Un ressort de rappel peut être utilisé dans les solénoïdes tubulaires.
Le ressort sert à :
Ramener le plongeur en position initiale après la coupure de l’alimentation du solénoïde
Maintenir la position de repos
Contrôler la force de rappel
Le choix du ressort dépend de la course et de la force de fonctionnement requises.

3.5 Boîtier
Le boîtier assure la protection des éléments internes et sert de support mécanique.
Matériaux courants :
Acier, acier inoxydable
Aluminium
Un nickelage ou un revêtement zinc-nickel peut améliorer la résistance à la corrosion.

Comment cela fonctionne-t-il ?
La séquence de fonctionnement est la suivante :
Le courant circule dans la bobine,
La bobine génère un champ magnétique.
Le noyau et le plongeur conduisent le flux magnétique.
Le plongeur est déplacé par la force magnétique.
Le mouvement mécanique permet d’effectuer l’action requise.
L’optimisation de la force électromagnétique s’effectue en faisant varier :
La conception de la bobine
Le matériau magnétique
L’entrefer
La conception du plongeur
La tension de fonctionnement

Chapitre 4 : Types spéciaux de solénoïdes tubulaires
4.1 Solénoïde tubulaire de traction
Un solénoïde de traction tire le plongeur vers l'intérieur de la bobine lorsqu'il est alimenté.
Applications :
Serrure électromagnétique.
Équipements de sécurité
Interrupteurs mécaniques
4.2 Solénoïde tubulaire de poussée
Un solénoïde à poussée expulse le plongeur lorsqu’il est alimenté.
Applications :
Vanne de régulation
Équipements industriels
Systèmes d’automatisation
4.3 Solénoïde tubulaire push-pull
La conception push-pull permet un déplacement dans deux directions opposées.
Avantages :
Liberté de conception mécanique
Plus d'applications
Adapté aux mécanismes complexes

4.4 Solénoïde tubulaire à verrouillage
Grâce à la position d'un solénoïde à verrouillage, aucune alimentation n'est nécessaire pour maintenir la position
Avantages :
Consommation d'énergie minimale
Économie d'énergie
Applications alimentées par batterie
Applications :
Serrures intelligentes
Équipements portables
Appareils IoT (Internet des objets)

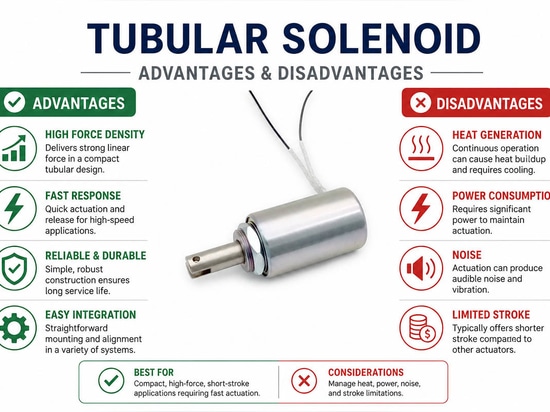

Chapitre 5 : Avantages et inconvénients des solénoïdes tubulaires sur mesure
Avantages
5.1 Forme compacte
La forme tubulaire réduit l'encombrement au montage et permet une intégration aisée dans des équipements compacts.
5.2 Puissance de sortie élevée
Les solénoïdes tubulaires génèrent une force magnétique relativement élevée par rapport à de nombreux petits actionneurs.
5.3 Réaction rapide
Dès la mise sous tension, le piston se déplace rapidement, ce qui les rend adaptés aux applications d’automatisation.
5.4 Fiabilité
Le nombre relativement faible d’éléments mécaniques garantit une fiabilité élevée et une longue durée de vie.
5.5 Possibilités de personnalisation
Le fabricant peut personnaliser les éléments suivants :
Dimensions
Puissance
Tension
Connecteur
Course
Revêtements

Inconvénients
5.6 Course limitée
La course des solénoïdes tubulaires est généralement plus courte que celle des moteurs ou des vérins.
5.7 Production de chaleur
Une conception thermique est nécessaire pour dissiper la chaleur générée dans la bobine lors d’un fonctionnement continu.
5.8 Interférences magnétiques
L’utilisation dans des équipements sensibles peut être perturbée par des champs magnétiques externes. _

Chapitre 6 : Applications des solénoïdes tubulaires sur mesure

Les solénoïdes tubulaires sur mesure sont couramment utilisés dans la fabrication d’équipements industriels nécessitant un contrôle de mouvement linéaire. Les solénoïdes tubulaires offrent des temps de réponse rapides, une conception compacte et un actionnement électromécanique fiable. Ils sont également faciles à intégrer grâce à leur forme cylindrique, qui permet de générer des forces élevées dans un espace réduit.

Les solénoïdes tubulaires trouvent des applications dans les équipements d’automatisation et de fabrication pour les opérations de verrouillage mécanique, de positionnement, de serrage, de tri et d’alimentation. De plus, les solénoïdes tubulaires sont très rapides et peuvent contrôler avec précision les mouvements dans les lignes de production automatisées et les applications robotiques.

Les solénoïdes tubulaires sur mesure sont couramment utilisés dans le secteur médical et de la santé, notamment dans les équipements de diagnostic, les pompes, les analyseurs médicaux et les dispositifs de contrôle des fluides. Ils offrent un fonctionnement très stable, tout en permettant de régler individuellement la course et la force. C’est pourquoi les solénoïdes tubulaires sont adaptés aux applications de précision.

Les solénoïdes tubulaires sont utilisés dans les systèmes de contrôle des fluides et des vannes, notamment comme vannes à pincement, vannes pneumatiques et systèmes de contrôle des liquides, où ils assurent des actions fiables d’ouverture et de fermeture.

Les solénoïdes tubulaires sont utilisés dans le secteur de la sécurité et du contrôle d’accès, notamment dans les serrures électroniques, les distributeurs automatiques, les armoires et les dispositifs de sécurité. Ils se caractérisent par une force de maintien élevée et une activation rapide.

Parmi les autres domaines d’application, on peut citer l’automobile, l’instrumentation de laboratoire, la bureautique et la technologie des appareils intelligents. La configuration des solénoïdes tubulaires en fonction de la tension, de la longueur de course, de la force de traction, du montage et du cycle de service permettra de créer des solénoïdes répondant à toutes les exigences des applications industrielles.

Chapitre 7 : Éviter les erreurs courantes tout au long de la phase de conception
De nombreuses défaillances des solénoïdes tubulaires sont dues à des choix inappropriés lors de la phase de conception.
Erreur n° 1 : les exigences en matière de force n’ont pas été prises en compte
Solution :
Calcul de la force requise en tenant compte de paramètres tels que
le poids de la charge
le frottement
la force du ressort
le coefficient de sécurité
Erreur n° 2 : choix incorrect de la tension
Une tension incorrecte peut entraîner les problèmes suivants :
Force insuffisante
Grillage
Destruction de la bobine
Il est nécessaire de vérifier :
La tension
Le courant
La résistivité et la résistance
Erreur n° 3 : Ne pas tenir compte du cycle de service
Une conception spécifique est nécessaire pour un fonctionnement en continu.
Si le cycle de service n’a pas été correctement choisi, cela peut entraîner une surchauffe.

Erreur n° 4 : ne pas tenir compte de l'environnement
Il convient de prendre en compte des paramètres tels que :
La température
L'humidité
La présence de poussière
La corrosion
Erreur n° 5 : fabriquer sans tester de prototype
Les essais sur prototype permettent de vérifier les éléments suivants :
Force de sortie
Course
Augmentation de la température
Durée de vie

Chapitre 8 : Choisir le solénoïde tubulaire adapté à vos besoins d'application. Réfléchissez aux points suivants :
1. Définition des exigences en matière de force : Force de traction
Force de poussée Force de préhension
2. Longueur de course
Confirmation de la distance de déplacement requise.
3. Tension
Valeurs courantes :
12 V CC, 12 V CC, 24 V CC, 48 V CC
4. Cycle de service
Sélection en fonction de la fréquence de fonctionnement.
5. Espace d’installation disponible
Vérifiez les paramètres suivants :
Diamètre
Longueur
Mode de montage
6. Environnement
Sélection des paramètres appropriés :
Indice d’étanchéité
Revêtement
Matériau

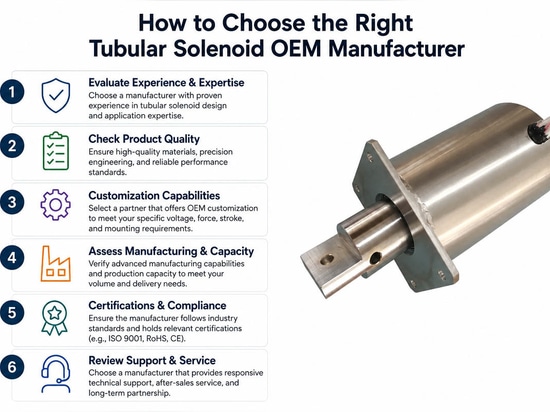

Chapitre 9 : Comment choisir le bon fabricant OEM de solénoïdes tubulaires
Vous devez choisir un fabricant OEM réputé capable de fournir :
Compétences en ingénierie
À vérifier :
Capacité de conception de produits
Simulation magnétique
Développement de prototypes
Capacités de production
Principales capacités :
Usinage CNC
Bobinage
Estampage des métaux .
Lignes de production
Équipements d’essai
Contrôle qualité
À rechercher :
Essais de force.
Essais de durée de vie.
Essais thermiques
Rapports d’inspection
Expérience en matière de personnalisation
Le fournisseur doit permettre :
Les commandes de petits échantillons
La production en série
L’outillage sur mesure

Chapitre 10 : Pourquoi les solénoïdes tubulaires sur mesure gagnent en popularité

Les solénoïdes tubulaires sur mesure sont devenus de plus en plus courants au fil du temps en raison des propriétés uniques liées à leur utilisation. De petite taille et de forme cylindrique, ils offrent un rapport force/poids optimal et peuvent supporter de longues courses.

Un autre facteur qui les rend très recherchés est leur capacité de personnalisation. Ces produits sont hautement personnalisables en termes de tensions, de types de pistons et de modes de montage, ce qui signifie qu’ils peuvent être utilisés dans différents secteurs et à des fins diverses, telles que les serrures, les équipements médicaux et l’automatisation. De plus, leur conception peut inclure des éléments tels que des manchons en acier inoxydable et des revêtements en Téflon qui augmentent leur durée de vie mécanique en réduisant les frottements. De plus, ils sont dotés d’un boîtier entièrement fermé qui empêche la poussière et la saleté de pénétrer à l’intérieur du solénoïde. Les principaux moteurs du marché des solénoïdes tubulaires sur mesure sont les initiatives d’automatisation lancées à l’échelle mondiale, et en particulier dans la région Asie-Pacifique.

Cette région occupe actuellement la première place et contribue de manière significative à la croissance du marché. Les perspectives d’avenir sont positives et stables. En conclusion, les solénoïdes tubulaires sur mesure constituent une solution à de nombreux problèmes d’ingénierie.

Chapitre 11 : Guide de dépannage des solénoïdes tubulaires sur mesure

Les solénoïdes tubulaires sur mesure trouvent de nombreuses applications dans l’automatisation, les machines, les équipements médicaux, les serrures, les vannes, la robotique et divers systèmes de contrôle. Un dysfonctionnement peut être lié à des problèmes électriques, mécaniques ou de conception. Vous trouverez ci-dessous quelques conseils de dépannage qui peuvent vous aider à détecter d’éventuels problèmes et à les résoudre.

1. Le solénoïde ne fonctionne pas

Causes possibles :

Absence d’alimentation électrique / tension insuffisante
Connexion électrique défectueuse ou de mauvaise qualité
Bobine endommagée ou grillée
Surchauffe due à un cycle de service inapproprié

Solutions :

Assurez-vous que l’alimentation électrique est présente et que la tension est adaptée à ce solénoïde particulier.
Inspectez le câblage électrique et les bornes de connexion.
Mesurez la résistance de la bobine à l’aide d’un multimètre et assurez-vous que sa valeur se situe dans la plage normale.
Ne dépassez pas le cycle de service du solénoïde.
2. Force de traction ou de poussée insuffisante

Causes du problème :

La tension n’est pas suffisante ou le courant est insuffisant
Espacement excessif entre le plongeur et le noyau.
Mauvais choix de la force du ressort
Charge mécanique excessive.

Solutions.

Assurez-vous que la tension et le courant utilisés sont corrects.
Vérifiez la longueur de course et l’ensemble du plongeur.
Réduisez toute résistance mécanique excessive.
Reportez-vous aux spécifications du solénoïde pour connaître la longueur de course et la valeur de la force.
3. Surchauffe du solénoïde

Causes de la surchauffe :

Fonctionnement en service continu au-delà du cycle de service nominal
Surtension à l’entrée
Dissipation thermique défectueuse
Variation de tension induite par une température élevée

Solutions :

S'assurer que le solénoïde est conçu pour un fonctionnement en service continu.
Utiliser la tension appropriée.
Améliorer la dissipation thermique ou augmenter la ventilation.
Envisager de revoir la conception de la bobine afin d'améliorer sa résistance aux températures élevées.
4. Mouvement lent ou irrégulier

Causes possibles :

Contamination interne du tube
Mauvais alignement du piston et frottement
Lubrification insuffisante
Ressort de rappel cassé.

Solutions :

Nettoyez les pièces internes et assurez-vous que le piston fonctionne correctement.
Vérifiez l’ensemble du piston et l’alignement mécanique.
Remplacez les ressorts défectueux ou optez pour des spécifications plus adaptées.
5. Bruit ou vibrations

Causes :

Impact du piston en fin de course
Système de montage trop lâche
Résonance du circuit magnétique

Solutions :

Utilisez un amortisseur ou modifiez le profil de course.
Serrez les vis de fixation pour garantir la stabilité du système de montage.
Améliorez la conception du circuit magnétique afin de minimiser les vibrations.

Pour les solénoïdes tubulaires sur mesure, il est utile de discuter des informations importantes telles que la tension, la course, les exigences de force, le cycle de service, la température de fonctionnement et les conditions d'installation afin d'éviter tout problème.
Guide de dépannage pour les solénoïdes tubulaires sur mesure
Problème Cause possible Solution
Le solénoïde ne bouge pas Pas d’alimentation électrique Vérifier le raccordement de la tension
Force insuffisante Tension incorrecte ou surcharge Vérifier les spécifications
Chaleur excessive Cycle de service incorrect Améliorer la conception de la bobine
Mouvement lent Frottement mécanique Vérifier l'alignement du piston
Bruit pendant le fonctionnement Pièces mal fixées Améliorer l'assemblage mécanique

12. FAQ sur les solénoïdes tubulaires
Q1 : Qu'est-ce qu'un solénoïde tubulaire sur mesure ?
Un solénoïde tubulaire sur mesure est un actionneur électromagnétique conçu pour répondre aux exigences spécifiques d'une application.
Q2 : Quelles informations dois-je fournir pour commander un solénoïde sur mesure ?
Vous devez fournir les informations suivantes :
Tension
Force
Course
Cycle de service
Dimensions
Utilisation
Q3 : Est-il possible d’utiliser des solénoïdes tubulaires en service continu ?
Oui, monsieur. Les solénoïdes tubulaires à fonctionnement continu bénéficient d’une conception de bobine et d’une gestion thermique optimisées.
Q4 : Quelles sont les applications industrielles des solénoïdes tubulaires ?
Ils sont largement utilisés dans l’automatisation, les applications automobiles, les équipements médicaux, l’électroménager et les systèmes de sécurité.
Q5 : Quelle est la durée de vie d’un solénoïde tubulaire ?
En fonction de leur conception et des conditions de fonctionnement, de nombreux solénoïdes tubulaires peuvent atteindre des centaines de milliers de cycles.

13. Conclusion
Les solénoïdes tubulaires sur mesure constituent une solution efficace et fiable pour les applications nécessitant un contrôle précis du mouvement linéaire. Leur taille compacte, leur force élevée, leur réactivité et la possibilité de les personnaliser les rendent de plus en plus populaires dans de nombreux secteurs.
Pour choisir correctement un solénoïde tubulaire, il faut tenir compte de la force, de la course, de la tension, du cycle de service, de l’environnement et des exigences d’installation.
Travailler avec un fabricant expérimenté de solénoïdes tubulaires sur mesure permet d’obtenir de meilleures performances, d’accélérer le processus de développement et de faciliter la production OEM.
Les solénoïdes tubulaires sur mesure constituent l’une des meilleures solutions pour les applications industrielles actuelles.
