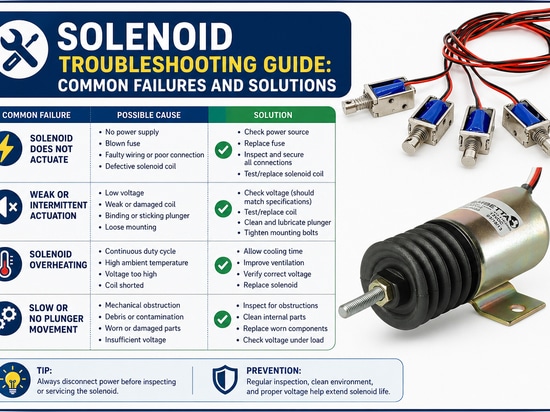

Guide de dépannage des solénoïdes : pannes courantes et solutions

Introduction : l'importance du dépannage des solénoïdes
Les solénoïdes constituent une catégorie d'actionneurs électromagnétiques utilisés dans l'automatisation industrielle, les véhicules, le secteur médical, les équipements d'impression et de vannes, les équipements de sécurité et les systèmes de contrôle intelligents.
Ils assurent des mouvements linéaires ou rotatifs fiables de l’actionneur grâce à la conversion de l’énergie électrique en mouvement mécanique.
Les solénoïdes sont conçus pour fonctionner efficacement, mais des problèmes peuvent parfois survenir en raison d’un mauvais choix de solénoïde, d’une installation incorrecte ou de problèmes électriques, mécaniques ou environnementaux.
Une procédure de dépannage approfondie des solénoïdes permet de détecter la cause première du problème et de rétablir un fonctionnement normal tout en minimisant les temps d’arrêt.
Le guide suivant décrit les types de problèmes les plus courants, leurs causes et leurs solutions.

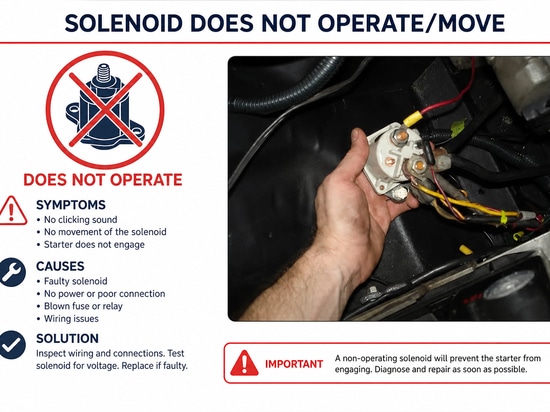

Chapitre 1 : Le solénoïde ne fonctionne pas / ne bouge pas
Description du problème
Le solénoïde reçoit le signal de commande, mais le plongeur, l’armature ou l’actionneur ne bouge pas.
Il s’agit de l’un des problèmes les plus fréquents lors du dépannage d’un solénoïde.

Causes possibles
1.1. Absence d’alimentation électrique
Le solénoïde nécessite une tension et un courant spécifiques pour créer un champ magnétique.
Causes possibles du dysfonctionnement :
Coupure d’alimentation électrique
Connexions de tension incorrectes
Fils desserrés
Connexion endommagée
Câble rompu

1.2. Tension incorrecte
Chaque solénoïde a une tension nominale spécifique.
Exemples de tensions de solénoïdes :
Électroaimant 12 V CC
Électroaimant 24 V CC
Électrovanne 48 V CC
Une tension incorrecte entraîne les conséquences suivantes :
Force magnétique insuffisante.
Surchauffe
Endommagement de la bobine.

1.3. Bobine endommagée
La bobine électromagnétique de l’électro-aimant peut se rompre en raison de :
Une surtension
Un cycle de service trop élevé
Une température élevée
Un manque d’isolation

Chapitre 2 : Étapes de dépannage
Vérifiez la tension de l’alimentation électrique à l’aide d’un multimètre.
Vérifiez la tension appliquée à l’électro-aimant conformément à ses spécifications.
Vérifiez la résistance de la bobine.
Vérifiez les connexions du câblage.
Testez le solénoïde à l’aide d’une source d’alimentation dont le bon fonctionnement est avéré.
_
Solutions
Connexions du câblage : corrigez-les
Remplacement de la bobine
Choisissez le modèle adapté à la tension requise
Améliorez la stabilité de l’alimentation électrique

2.1. Solénoïde à faible force de traction
Description du problème
Le solénoïde fonctionne mais ne parvient pas à générer une force suffisante pour déplacer la charge.
Dans le cadre d’une application industrielle, ce manque de force peut entraîner :
Une défaillance de la vanne
Des problèmes mécaniques de positionnement
Des dysfonctionnements de l’équipement

Causes possibles
2.2. Tension insuffisante
Une tension insuffisante entraîne un champ magnétique faible.
Exemple : «
Si un solénoïde de 24 V est alimenté en 18 V, il ne générera pas une force de traction suffisante. »

2.3 Course inadaptée
L'augmentation de l'entrefer réduit la force du solénoïde.
Avec une course accrue, les éléments suivants sont nécessaires :
Une puissance accrue de la bobine
Une optimisation de la conception magnétique

2.4 Charge mécanique élevée
La charge mécanique peut dépasser la capacité de l’électroaimant.
Vérification :
Force de traction requise
Retour élastique

2.5 Problèmes liés aux noyaux magnétiques
Causes possibles :
Matériau inadapté
Endommagement du plongeur
Contamination du tube
Entrefer trop important

Solutions
Vérifier la tension.
Réduire la charge mécanique
Utiliser un solénoïde offrant une force supérieure
Optimiser la course
Nettoyer les composants internes

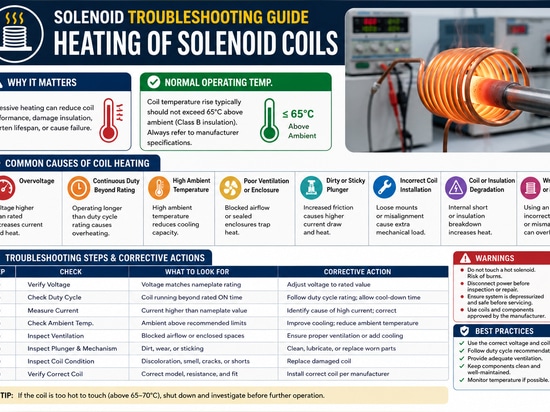

Chapitre 3 : Guide de dépannage des solénoïdes – Échauffement des bobines de solénoïde
Problématique
Le solénoïde s'échauffe lorsqu'il fonctionne.
Un échauffement est normal, mais une surchauffe réduira sa durée de vie et endommagera la bobine.

Causes possibles
3.1. Cycle de service incorrect
Un solénoïde conçu pour un fonctionnement intermittent ne peut pas être utilisé en continu.
Par exemple :
Un solénoïde à cycle de service de 10 % utilisé à 100 % de son cycle de service peut provoquer une surchauffe.

3.2. Fonctionnement du solénoïde avec une tension supérieure à celle spécifiée
Plus la tension est élevée, plus le courant est important et plus la température générée est élevée.

3.3. Mauvaise dissipation thermique
Causes :
Espace d'installation confiné
Températures ambiantes élevées
Mauvaise ventilation

3.4. Conception défectueuse de la bobine
Problèmes de fabrication possibles :
Section de fil incorrecte
Nombre de spires incorrect
Mauvaise isolation

Solutions
Vérifier le cycle de service
Solénoïde à service continu
Améliorer la dissipation thermique
Choisir la bobine adaptée

Chapitre 4 : Le solénoïde émet des cliquetis, des bourdonnements ou des vibrations anormaux
Description du problème
Le solénoïde génère des bruits ou des vibrations anormaux pendant son fonctionnement.

Causes potentielles
4.1. Cause mécanique
Un cliquetis peut se produire lors d’un mouvement à grande vitesse, lorsque le plongeur s’approche de sa position finale.

4.2. Fixation desserrée
Problèmes :
Vis de fixation desserrées
Mauvaise installation mécanique
Vibrations du boîtier

4.3. Vibrations magnétiques du solénoïde à courant alternatif
Les solénoïdes à courant alternatif peuvent produire du bruit pour les raisons suivantes :
Vibrations magnétiques
Mauvaise qualité de la bague de blindage

4.4. Pièces mobiles encrassées
La poussière, l'huile ou tout autre corps étranger peuvent perturber le fonctionnement du solénoïde.

Solutions
Vérifier l'installation mécanique
Ajouter un système d'amortissement
Nettoyer les pièces mobiles
Améliorer la stabilité de la tension
_
4.5. Le plongeur du solénoïde se déplace lentement ou se bloque
Description du problème
Le solénoïde fonctionne, mais le plongeur se déplace lentement, de manière anormale ou reste complètement bloqué.

Causes possibles
1. Corps étrangers à l’intérieur du solénoïde
Les corps étrangers courants sont :
La poussière
Les particules métalliques
Le film d’huile

2. Friction excessive
Causes :
Mauvaise finition de surface
Tolérance incorrecte
Usure

3. Mauvais alignement lors du montage
Des composants mécaniques mal alignés entravent la fluidité du mouvement.

Solutions
Nettoyer les composants internes
Vérifier le mouvement du plongeur
Améliorer la lubrification si nécessaire
Corriger l’alignement lors du montage.

4.6. Bobine du solénoïde – Défaillance par circuit ouvert
Description du problème
Aucun courant ne circule dans la bobine et, par conséquent, le solénoïde ne génère aucun champ magnétique.

Causes possibles
Fil de cuivre sectionné
Joint de soudure défectueux
Bornes endommagées
Défaut de fabrication

Procédure de test
Utilisez le multimètre :
Coupez l'alimentation.
Vérifiez la résistance de la bobine.
Comparez-la aux spécifications.
Les résultats peuvent être les suivants :
Résistance infinie = circuit ouvert
Résistance normale = bobine probablement en bon état

Comment y remédier
Réparer le câblage
Remplacer l'ensemble bobine
Améliorer le contrôle qualité lors de la fabrication

4.7. Dégât dû à un court-circuit de la bobine du solénoïde
Description du problème
La résistance de la bobine est inférieure à la valeur normale et le courant est trop élevé.

Causes possibles
Isolation du fil émaillé endommagée
Pression d’enroulement trop élevée
Dommages dus à une température élevée
Contamination par l’humidité

Symptômes
Surchauffe
Force magnétique insuffisante
Odeur de bobine brûlée
La protection de l’alimentation électrique est activée

Solutions
Remplacer la bobine endommagée
Améliorer la protection de l’isolation
Gestion de la température pendant le fonctionnement

4.8. Le solénoïde ne revient pas à sa position d’origine
Description du problème
Le plongeur ne revient pas à sa position initiale après la coupure de l’alimentation électrique.

Causes possibles
1. Défaillance du ressort
Problèmes possibles :
Le ressort est fissuré
Force du ressort incorrecte
Fatigue du ressort

2. Résistance mécanique
Causes :
Salissures
Mauvais réglage
Friction excessive

3. Solénoïde inadapté
La force de rappel peut ne pas répondre aux exigences.

Solutions
Remplacer le ressort
Réduire le frottement
Choisir un ressort de rappel de conception adaptée

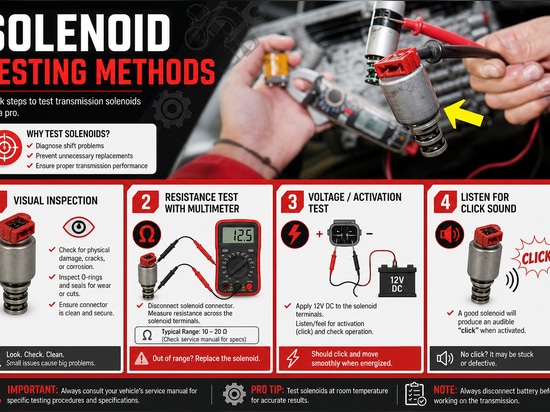

Chapitre 5 : Méthodes de test des solénoïdes
Pour effectuer un dépannage correct, il est nécessaire de disposer d’un équipement de test approprié.
5.1 Essais électriques
Équipement :
Multimètre ( )
Ohmmètre
Testeur d’isolement
Vérification :
Résistance de la bobine
Courant consommé
Résistance d’isolement

5.2 Essais mécaniques
Vérification :
Course
Force de traction
Force de rappel
Vitesse de fonctionnement

5.3 Essais de durée de vie
Les essais de fiabilité à long terme comprennent :
Durée de vie en cycles
Élévation de température
Usure mécanique
Exigences industrielles types :
50 000 cycles
100 000 cycles
1 million de cycles

Chapitre 6 : Prévention des défaillances des solénoïdes
La meilleure approche pour résoudre les problèmes liés aux solénoïdes est la prévention.
6.1. Choix du solénoïde adapté
Avant l'achat, assurez-vous de vérifier :
Tension
Force requise
Course
Cycle de service
Environnement

6.2. Respecter les consignes d’installation
Facteurs importants :
Installation correcte
Câblage correct
Protection contre les éléments nuisibles

6.3. Contrôle des conditions de fonctionnement
Veillez aux points suivants :
Température
Humidité
Poussière
Vibrations

6.4. Choisir un fabricant de solénoïdes réputé
Un fabricant professionnel doit fournir :
Une assistance technique
Une conception sur mesure
Des tests de performance
Une certification de qualité
Traçabilité de la production

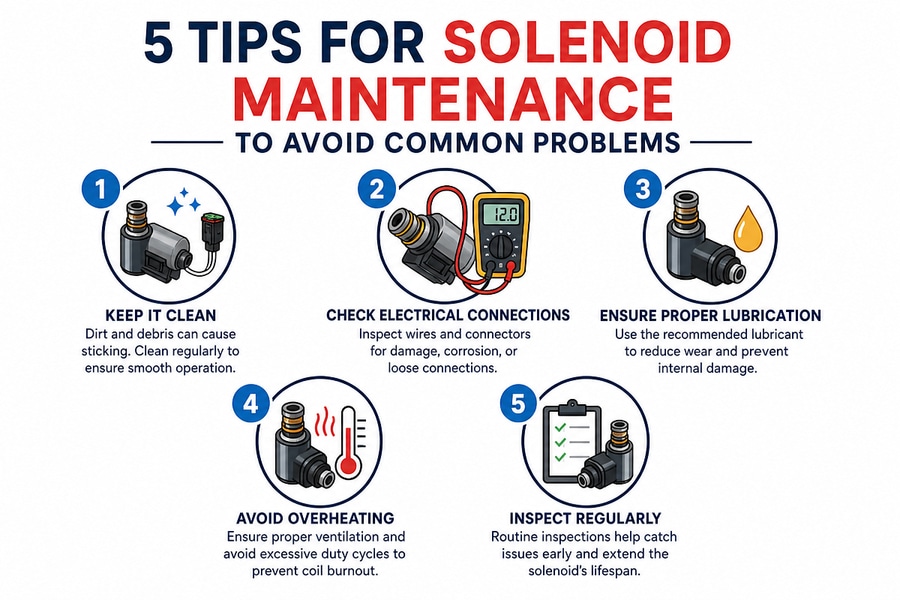

Chapitre 7 : 5 conseils d’entretien des solénoïdes pour éviter les problèmes courants
Vous trouverez ci-dessous 5 conseils de base pour l’entretien des solénoïdes.

7.1. Contrôle de la tension de fonctionnement
L’une des causes de dysfonctionnement est une tension qui ne répond pas aux exigences du solénoïde. Si la tension est trop élevée, la bobine surchauffe et l’isolation s’en trouve affectée. Une tension trop faible réduit le champ magnétique ou entraîne un mouvement partiel.
Pensez à contrôler la tension d’alimentation, par exemple 12 V CC, 24 V CC ou 48 V CC. Une vérification régulière de la tension peut s’avérer utile pour prévenir d’éventuelles pannes électriques et améliorer les performances.

7.2. Protection contre la surchauffe de la bobine
Au cours du fonctionnement, la bobine s'échauffe, en particulier en service continu. Cela peut affecter la durée de vie de la bobine et entraîner à terme sa défaillance.
Pour éviter ce problème, vous devez :
• Vérifier les exigences relatives au cycle de service • Assurer une bonne ventilation
• Surveiller la température de fonctionnement
• Ne pas utiliser une tension supérieure à la tension nominale
Il est très important de choisir un solénoïde dont la conception est adaptée à votre environnement.

7.3. Maintenir le plongeur en bon état et exempt de toute interférence.
Le solénoïde ne comporte qu’une seule pièce mobile : le plongeur. Des particules de poussière, de saleté ou de rouille peuvent bloquer le mécanisme et créer un frottement supplémentaire.
L’entretien du solénoïde doit inclure les étapes suivantes :
• Nettoyage de la zone du plongeur • Détection des blocages mécaniques
• Contrôle de l’usure des pièces mobiles
Un entretien correct du plongeur permettra de maintenir la force et la vitesse de réponse à un certain niveau.

7.4. Vérification des connexions électriques
Un fonctionnement intermittent, voire une panne totale, peut survenir en raison de bornes desserrées, de fils sectionnés ou d’une mauvaise connexion.
Il est recommandé de vérifier les éléments suivants lors de l’entretien :
• Connexion par le câble • État du connecteur.
• Résistance de la bobine :
• Signes de corrosion
De bonnes connexions électriques garantissent une alimentation en courant stable et un fonctionnement régulier du solénoïde.

7.5. Ne pas surcharger la machine
Chaque solénoïde possède une force et une course définies. Une charge excessive de la machine peut endommager le plongeur, le ressort et d’autres pièces internes.
Avant l’installation, vérifiez les points suivants :
• Force de traction ou de poussée requise • Longueur de course
• Fréquence de fonctionnement
• Cycle de service
Le choix d’un solénoïde adapté permettra d’éliminer les contraintes inutiles et de prolonger la durée de vie.
L’entretien des solénoïdes est un moyen simple d’éviter les défaillances courantes. En contrôlant la tension, la chaleur, les pièces mécaniques et les connexions électriques, et en choisissant des charges adaptées, les utilisateurs peuvent améliorer la fiabilité et prolonger la durée de vie de leurs solénoïdes.

Chapitre 8 : Conclusion
Pour dépanner un solénoïde, il est nécessaire de connaître les conditions électriques, mécaniques et environnementales qui influencent son fonctionnement. Les problèmes les plus courants, tels que l'absence de fonctionnement, une force insuffisante, la surchauffe, des bruits excessifs, l'endommagement de la bobine et le grippage mécanique, peuvent être facilement résolus grâce à des tests appropriés.
Pour garantir des performances fiables à long terme, les ingénieurs des équipementiers et les fabricants d'équipements doivent choisir une conception de solénoïde adaptée et travailler avec un fabricant réputé.

{{medias[230147].title}}

{{medias[230147].description}}

{{medias[230150].title}}

{{medias[230150].description}}

{{medias[230148].title}}

{{medias[230148].description}}
