Fabrication des bobines de solénoïde : explication de leur structure, de leur fonctionnement et de leurs applications

{{{sourceTextContent.subTitle}}}

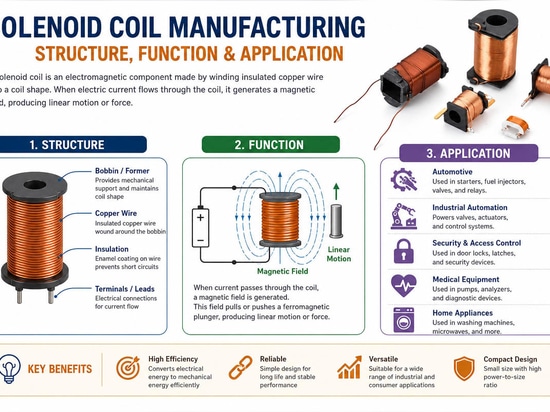

Introduction à la fabrication des bobines de solénoïdes

{{{sourceTextContent.description}}}

Les bobines de solénoïde sont des composants électromagnétiques essentiels couramment utilisés dans l'automatisation industrielle, l'automobile, les instruments médicaux, les serrures électroniques et les produits de contrôle des fluides. La transformation de l'énergie électrique en mouvement mécanique linéaire de manière contrôlée est rendue possible grâce à la fabrication professionnelle de bobines de solénoïde.

Une bobine de solénoïde de qualité nécessite une approche technique professionnelle en matière de choix du fil, de technique d’enroulement, de revêtement isolant, de conception du circuit magnétique, de gestion thermique et de tests de fiabilité. La connaissance des principes de conception, du processus de fabrication, des matériaux et des applications des bobines de solénoïde peut vous aider à choisir la solution la mieux adaptée à vos produits.

Ce guide aborde les principes fondamentaux de la fabrication des bobines de solénoïde, leur fonctionnement, les types de matériaux utilisés, la manière de choisir la taille de bobine appropriée et leurs applications dans l’industrie moderne.

Chapitre 1 : Qu’est-ce qu’une bobine de solénoïde ?

Une bobine de solénoïde est un dispositif électromagnétique qui transforme l’énergie électrique en mouvement mécanique linéaire. Elle est constituée d’un fil de cuivre isolé, enroulé autour d’une bobine ou d’un noyau magnétique. Un champ électromagnétique est créé lorsque le courant électrique traverse l’enroulement.

Un plongeur ferromagnétique, placé dans la bobine, est attiré ou repoussé par ce champ électromagnétique, ce qui génère un mouvement linéaire. Le mouvement de la bobine de solénoïde est utilisé pour commander :

Les électrovannes
Les serrures magnétiques
Les actionneurs pour applications industrielles
Les relais et les commutateurs
Les freins et les embrayages
Machines d’automatisation

Le principe de base du fonctionnement d’une bobine de solénoïde est le suivant :

Énergie électrique -> champ magnétique -> mouvement mécanique

Dans le cadre de la fabrication professionnelle de bobines de solénoïde, l’optimisation de la force magnétique, de la consommation d’énergie, de la température de fonctionnement et de la durée de vie constitue un enjeu majeur pour chaque application spécifique.

Chapitre 2 : De quoi sont composées les bobines de solénoïde ?

Une bobine de solénoïde se compose de plusieurs matériaux clés. Le choix des matériaux à chaque étape de la fabrication de la bobine de solénoïde a une incidence sur les performances et l’efficacité du produit.

1. Fil de cuivre 2.

Le fil de cuivre est le matériau conducteur le plus couramment utilisé en raison de sa conductivité électrique élevée et de ses propriétés thermiques.

Avantages :

Faible résistivité électrique
Haute conductivité électrique
Haute résistance à la chaleur
Longue durée de vie

Dans certains cas, du fil d’aluminium peut être utilisé pour réduire le poids ou le coût.

2. Revêtement isolant

Le fil de cuivre doit être recouvert d’un revêtement isolant afin d’éviter les courts-circuits dans le bobinage.

Les matériaux isolants peuvent être :

Peinture émaillée
Peinture polyuréthane
Isolants résistants à la chaleur

La classe d’isolation doit être compatible avec la température de fonctionnement de l’application.

3. Bobine

La géométrie de la bobine est maintenue par l’enroulement du fil sur la bobine.

Matériaux couramment utilisés pour les bobines :

Plastiques nylon et PBT
Résine phénolique
Thermoplastiques à haute résistance thermique

La bobine doit présenter :

Des propriétés mécaniques
Une isolation électrique
Une stabilité thermique
4. Piston et noyau magnétique

Le noyau magnétique du solénoïde est constitué de :

Fer doux
Acier à faible teneur en carbone
Acier inoxydable magnétique

Ces matériaux présentent une perméabilité magnétique élevée et génèrent ainsi une force électromagnétique puissante.

5. Matériaux d’emballage de protection

Les bobines de solénoïdes peuvent être utilisées dans des applications industrielles :

Résine époxy
Surmoulage plastique
Boîtier métallique

Ces matériaux protègent la bobine contre :

L'humidité
La poussière
Les vibrations
Les chocs mécaniques

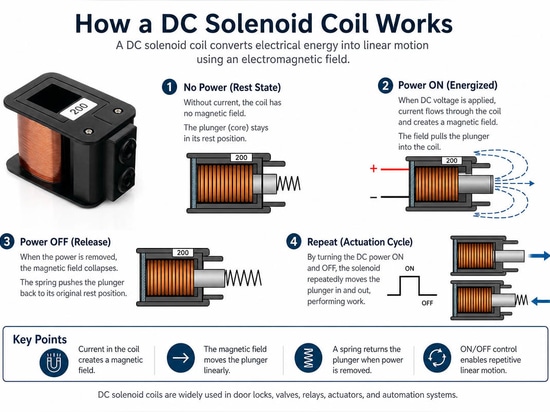

Chapitre 3 : Comment fonctionne une bobine de solénoïde à courant continu ?

La bobine de solénoïde à courant continu fonctionne selon le principe de l'induction électromagnétique.

Lorsqu'une tension continue est appliquée :

Un courant électrique circule dans l'enroulement de la bobine.
Cela crée un champ électromagnétique autour de la bobine.
Le piston métallique est attiré par le champ électromagnétique.
Le piston se déplace de manière linéaire et effectue un travail mécanique.

Si la source d’alimentation est coupée :

Le champ électromagnétique disparaît.
Le piston revient en place à l’aide d’un ressort de rappel.
Le système revient à son état initial.

La force magnétique dépend de plusieurs facteurs.

Nombre de spires de la bobine (N)
Intensité du courant (I)
Matériau du circuit magnétique
Distance de l'entrefer
Taille de la bobine

CHAPITRE 4 : CHOIX DES MATÉRIAUX POUR LA FABRICATION DES BOBINES DE SOLÉNOÏDE

Le choix d’un matériau approprié est l’une des étapes les plus importantes du processus de fabrication des bobines de solénoïdes.

Choix du fil de cuivre

Les ingénieurs doivent tenir compte des éléments suivants :

Résistance du fil
Diamètre du fil
Capacité de courant
Résistance thermique

Fil épais :

Faible résistance
Capacité de courant élevée
Meilleures performances thermiques

Fil fin :

Permet un nombre élevé de spires
Possibilité d’une force magnétique plus élevée
Résistance élevée

Choix des matériaux pour le noyau

Un bon noyau magnétique améliore :

L’efficacité magnétique
La force de traction
Le temps de réaction

Les matériaux magnétiques doux sont choisis pour leur magnétisation rapide et l’absence de rémanence après la coupure de l’alimentation.

Matériaux de construction

Conditions environnementales : les fabricants peuvent utiliser :

Des plastiques techniques.
De l’acier inoxydable
De l’acier au carbone
Un alliage d’aluminium

Le boîtier protège les composants internes et améliore la fiabilité mécanique.

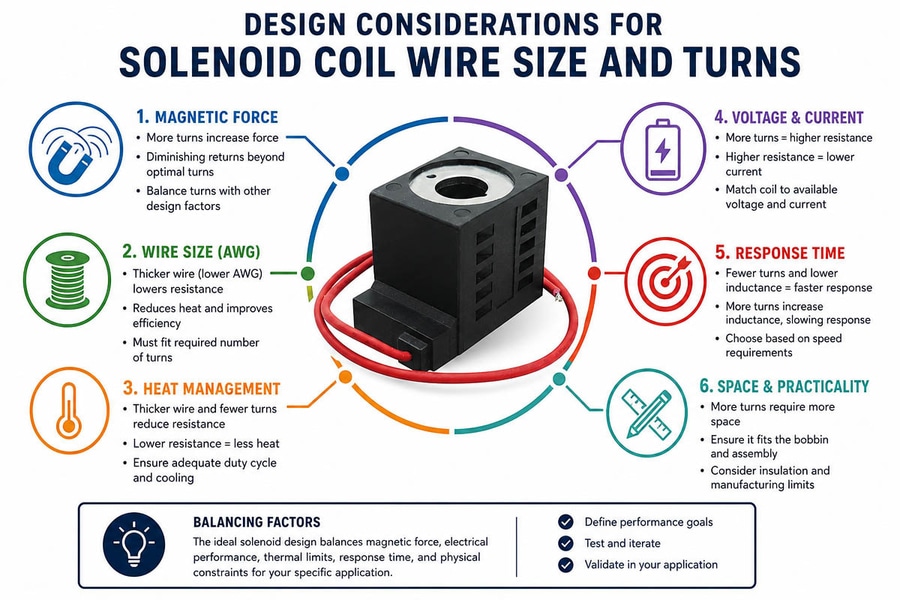

Chapitre 5 : Considérations de conception – Section du fil et nombre de spires
La conception d’une bobine consiste à trouver un équilibre entre la force produite, la consommation d’énergie et les besoins en refroidissement. La résistance de la bobine, le courant et le nombre de tours-ampères dépendent du nombre de spires et de la section du fil. Voici un exemple d’analyse de conception :
• Fil fin (par exemple, AWG 30) et nombre élevé de spires = résistance élevée et faible courant. La bobine ne chauffe pas, mais la force magnétique produite peut s’avérer insuffisante pour toute application pratique. • Un fil de section modérée (par exemple, AWG 23) est optimal en termes d’équilibre entre la force et le refroidissement. Cette option garantit un nombre d’ampères-tours approprié et évite tout échauffement excessif. • Un fil épais (par exemple, AWG 20) avec peu de spires produira la plus grande quantité d’énergie et de force magnétiques. Cependant, les pertes I²R peuvent être très élevées (plus de 1,2 kW) et, par conséquent, une telle construction ne sera utilisable que dans des applications avec refroidissement actif.

L’énergie magnétique stockée dans la bobine dépend davantage de la force que de l’inductance elle-même. Une bobine à forte inductance et à faible courant peut produire une force moindre qu’une bobine à faible inductance et à courant élevé.

Le choix de la taille appropriée de la bobine de solénoïde est un compromis entre les performances électromagnétiques, les exigences mécaniques et les contraintes thermiques.

Les principaux paramètres de conception sont les suivants :

1. Tension et courant

La bobine doit être adaptée à la source d’alimentation :

5 V CC, 12 V CC, 24 V CC, 48 V CC, 110 V CA, 220 V CA

Le choix de la tension a une incidence sur :

La consommation de courant
L'échauffement de la bobine
Le champ magnétique
2. Longueur de course

La distance parcourue par le plongeur est appelée « course ».

Éléments à prendre en compte :

Course courte : puissance plus élevée
Course longue : une bobine plus grande est nécessaire
3. Force requise

La force nécessaire dépend :

De la taille de la bobine
De la conception du circuit magnétique
Du diamètre du fil
4. Taux de service

Le taux de service correspond à la durée pendant laquelle la bobine est sous tension.

Par exemple :

Fonctionnement intermittent
Taux de service de 25 %
Fonctionnement continu : 100 %
5. Environnement d’exploitation

Les ingénieurs doivent tenir compte des éléments suivants :

Humidité
Température
Protection contre la poussière
Caractéristiques anti-vibrations
Normes d’étanchéité

Chapitre 6 : Procédés de fabrication – Montage de la bobine et bobinage de précision
Le processus de production commence par l’enroulement du fil magnétique sur une bobine ou un mandrin. La précision de l’enroulement garantit un espacement régulier et une tension uniforme des spires, deux conditions indispensables au comportement électromagnétique prévisible du produit. Le fil est enroulé par des machines d’enroulement automatisées afin de former des couches compactes. Cela permet de loger davantage de spires dans l’espace d’enroulement prévu.

L’enroulement de la bobine standard est fixé sur une bobine en plastique préalablement fabriquée. Les extrémités du fil sont reliées aux broches de sortie ou aux bornes via des douilles moulées dans les brides de la bobine. Récemment, des conceptions de logements de broches intégrés au boîtier de la bobine ont fait leur apparition afin de faciliter le processus de fabrication et de réduire sa vulnérabilité liée à l’insertion des broches de sortie.

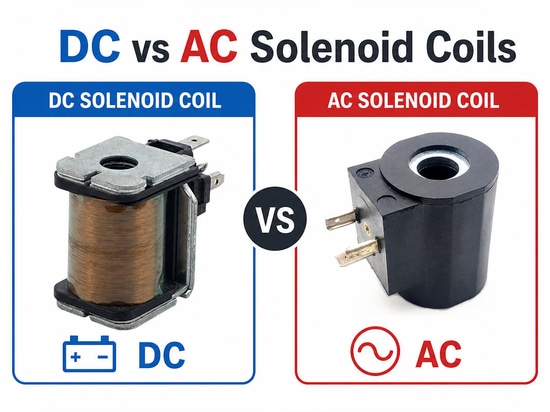

Chapitre 7 : Bobines de solénoïde à courant continu (CC) et à courant alternatif (CA)

Lors de la fabrication de bobines de solénoïde, il est essentiel de connaître les différences entre les bobines à courant continu (CC) et celles à courant alternatif (CA).

Bobines de solénoïde à courant continu (CC)

Avantages :

Fonctionnement silencieux
Force magnétique constante
Construction simple
Contrôle précis

Applications :

Appareils alimentés par batterie
Automatisation industrielle
Dispositifs médicaux
Serrures électroniques
Bobines de solénoïde à courant alternatif

Avantages :

Réponse rapide
Idéales pour la commutation à grande vitesse
Force de traction élevée

Les solénoïdes à courant alternatif nécessitent généralement un noyau magnétique feuilleté et des bagues de blindage pour réduire les vibrations et le bruit.

Comparaison entre les bobines de solénoïde à courant continu et à courant alternatif
Caractéristique Bobine CC Bobine CA Bruit Faible Élevé Réponse Stable Plus rapide Contrôle Applications Vibrations Modérées Excellentes Faibles Élevées Systèmes de précision Appareillage industriel

Chapitre 8 : Résistance des bobines de solénoïde et son rapport avec la température

Le contrôle de la température est un élément essentiel du processus de fabrication des bobines de solénoïdes.

Lorsque la température de la bobine augmente, la résistance du cuivre augmente également.

Cette relation peut être représentée par la formule suivante :

R(T) = R_{0} [1 + α(T - T_{0})]

Où :

R_T : résistance à la température de fonctionnement ; R₀ : résistance à la température de référence ; α : coefficient de température du cuivre ; T : température de fonctionnement

La production de chaleur est donnée par :

P = I² R

Une augmentation de la résistance implique :

Un courant plus faible
Une force d’attraction magnétique plus faible
Une perte d’énergie

C’est pourquoi les fabricants professionnels de bobines de solénoïdes optimisent :

Le diamètre du fil de cuivre
La densité d’enroulement
La conception de la dissipation thermique
Le cycle de fonctionnement

Chapitre 9 : Applications des bobines de solénoïdes

Les bobines de solénoïdes sont largement utilisées dans de nombreux secteurs industriels en raison de leur structure compacte et de leur fonctionnement fiable.

1. Applications dans les serrures électroniques

Par exemple :

Serrures intelligentes
Coffres-forts
Distributeurs automatiques
Systèmes de contrôle d’accès
2. Applications automobiles

Où utilise-t-on les bobines de solénoïdes ?

Système de transmission.
Système d’injection de carburant
Systèmes moteurs
Systèmes d’actionnement des soupapes
3. Dispositifs médicaux

Les applications comprennent :

Vannes médicales
Systèmes de pompage
Automatisation des laboratoires
Installations de régulation de gaz
4. Chemins de fer

Applications :

Commande des portes
Freins
Équipements de signalisation
5. Automatisation industrielle

Les applications typiques comprennent :

Vannes pneumatiques
Systèmes hydrauliques
Robotique
Automatisation des chaînes de montage

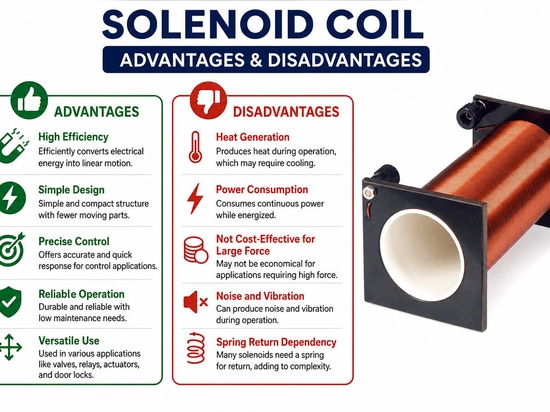

Chapitre 10 : Avantages et inconvénients des bobines solénoïdes
La bobine solénoïde est un électroaimant qui convertit l’énergie électrique en mouvement linéaire ou rotatif. C’est la raison pour laquelle elles sont largement utilisées dans les démarreurs automobiles, les vannes industrielles, les serrures et d’autres applications. La bobine solénoïde présente des atouts et des limites qui lui sont propres.

Avantages :

Le premier avantage, et le plus important, est l’actionnement à distance et instantané. Plus précisément, il est possible d’activer un solénoïde à distance et immédiatement en envoyant des signaux de faible puissance – ce qui est essentiel du point de vue de la sécurité et de l’automatisation. Elle comporte peu de pièces mobiles, ce qui la rend très fiable et durable si elle est utilisée conformément à ses caractéristiques techniques. Dans le cas des solénoïdes à verrouillage, la force de retenue est extrêmement puissante. En présence d’un aimant permanent, aucune alimentation n’est nécessaire pour maintenir la position du verrou, ce qui permet d’économiser de l’énergie.

Le solénoïde est également économique, car sa fabrication coûte bien moins cher que celle d’ensembles moteurs-réducteurs complexes. Un autre avantage du solénoïde réside dans la simplicité de sa commande. Le solénoïde à courant continu ne nécessite que l’application ou la suppression d’une tension donnée. Enfin, et ce n’est pas le moindre de ses atouts, il fonctionne silencieusement et sans fluides, ce qui est essentiel dans les applications en salle blanche ou en milieu hospitalier.

Limites

Cependant, sa principale limite réside dans sa forte consommation d’énergie et la chaleur qu’il génère. La bobine présente une très faible résistance en courant continu ; par conséquent, le courant d’appel est très élevé. Il en résulte un échauffement rapide (pertes I²R), qui peut entraîner la destruction de la bobine si le cycle de service n’est pas correctement régulé. La plupart des solénoïdes sont conçus pour une utilisation intermittente uniquement.

De plus, la course est extrêmement courte – de l’ordre de quelques millimètres –, ce qui limite les applications nécessitant une course longue. Par ailleurs, la force diminue de manière exponentielle à mesure que l’écart entre le pôle et le noyau augmente. La force magnétique initiale est relativement faible et n’atteint son maximum que lorsque le plongeur est en position finale. Il lui faut donc un certain temps pour atteindre la valeur nécessaire (démarrage « en douceur »).

Il est également sujet à une magnétisation résiduelle, ce qui rend le relâchement du plongeur plus difficile. Les solénoïdes sont sensibles aux variations de tension ; si le niveau de tension devient trop faible, le champ magnétique sera insuffisant pour déclencher l’actionnement. À terme, un fonctionnement constant à grande vitesse entraîne une usure mécanique du plongeur et de ses contacts.

Chapitre 11, FAQ – Bobines de solénoïdes
Q1 : Pourquoi une bobine de solénoïde chauffe-t-elle ?

La bobine de solénoïde chauffe. Ce phénomène est dû aux pertes par résistance (I²R) et à la conversion de l’énergie électrique en énergie thermique. Une conception et un refroidissement adaptés sont nécessaires.

Q2 : Puis-je utiliser un solénoïde sans noyau ?

Oui, mais la force magnétique est alors nettement inférieure. La plupart des solénoïdes industriels nécessitent un noyau ferromagnétique.

Q3 : Comment puis-je augmenter la force d’un solénoïde ?

La force peut être augmentée en :

augmentant le nombre de spires ;
augmentant l’intensité du courant ;
améliorant les matériaux magnétiques ;
réduisant les entrefers.
Q4 : Quelle est la durée de vie d’une bobine de solénoïde ?

Une bobine de solénoïde industrielle, correctement conçue, peut fonctionner pendant des centaines, voire des millions de cycles, en fonction des conditions d’utilisation.

Q5 : Est-il possible de réparer des bobines de solénoïde ?

La plupart des solénoïdes industriels, qui sont hermétiquement scellés, sont remplacés et non réparés.

Chapitre 10 : Conclusion – Comment choisir le meilleur fabricant de bobines de solénoïde

La bobine de solénoïde est un dispositif électromagnétique qui couple des signaux de commande électriques à un mouvement mécanique.

Le processus de fabrication d’une bobine de solénoïde nécessite des connaissances spécialisées dans les domaines suivants :

Technologie d’enroulement
Sélection des matériaux
Conception des circuits magnétiques
Contrôle de la température
Tests de fiabilité
Fabrication d’équipements d’origine (OEM)

Les bobines de solénoïde garantissent un contrôle de mouvement fiable, précis et efficace dans diverses applications, allant des systèmes automobiles à l’automatisation industrielle en passant par les dispositifs médicaux.

En choisissant un fabricant de bobines de solénoïde expérimenté, vous bénéficierez de meilleures performances, d’une longue durée de vie et d’une solution parfaitement optimisée pour les besoins de votre application.

Un partenaire OEM professionnel peut vous proposer une solution complète, allant du développement de prototypes à la validation technique, en passant par la conception d’outillage, la production en série et les tests de qualité.
